Las válvulas de mariposa son muy apreciadas por su simplicidad y eficiencia en sistemas de control de fluidos. Conocidos por su diseño compacto y rentabilidad, se utilizan comúnmente en diversas industrias. Pero cuando se trata de sistemas de gas, quizás se pregunte: ¿se pueden utilizar válvulas de mariposa para gas?
En este artículo, exploraremos cómo funcionan las válvulas de mariposa, su idoneidad para aplicaciones de gas y los factores que afectan su rendimiento. También aprenderá sobre las válvulas de mariposa eléctricas y cómo mejoran la automatización y la precisión en los sistemas de gas.
Las válvulas de mariposa funcionan mediante un sencillo mecanismo de cuarto de vuelta, lo que las hace fáciles de usar y rápidas de actuar. Un disco giratorio colocado en el centro del cuerpo de la válvula es el elemento clave. Cuando se gira la válvula, el disco se mueve 90 grados, ya sea abriendo o cerrando completamente la válvula. Este diseño sencillo permite un control de flujo rápido y confiable en sistemas de gas.
El disco de la válvula de mariposa controla el flujo de gas ajustando el ángulo del disco. En posición cerrada, el disco queda perpendicular al flujo de gas, bloqueándolo completamente. Cuando la válvula está abierta, el disco se alinea paralelo al flujo, permitiendo que el gas pase libremente. La posición del disco también permite una apertura parcial, lo que ayuda a regular el caudal.
Existen varios tipos de válvulas de mariposa, cada una diseñada para diferentes aplicaciones. Los tipos más comunes utilizados en los sistemas de gas son:
● Válvula de mariposa tipo wafer: instalada entre dos bridas, este tipo es compacta e ideal para sistemas de gas de baja a media presión.
● Válvula de mariposa tipo lug: Ofrece conexiones atornilladas y se puede quitar sin alterar todo el sistema, lo que la hace adecuada para aplicaciones que requieren mantenimiento frecuente.
● Válvula de mariposa excéntrica: Utilizadas en sistemas de mayor presión, estas válvulas cuentan con un vástago desplazado para garantizar un mejor sellado y reducir el desgaste.
Las válvulas de mariposa son muy adecuadas para su uso en sistemas de gas debido a su capacidad para controlar el flujo de manera eficiente ocupando un espacio mínimo. Son particularmente ventajosos en sistemas de distribución de gas residenciales e industriales, donde las limitaciones de espacio y costos suelen ser críticas. Su diseño liviano también las hace más fáciles de manejar e instalar en comparación con otros tipos de válvulas, como las de bola o de compuerta.
Se utilizan diferentes tipos de válvulas de mariposa en diversas aplicaciones de gas. Por ejemplo, las válvulas de mariposa tipo oblea se encuentran comúnmente en sistemas de gas residenciales pequeños y medianos debido a su tamaño compacto y rentabilidad. Por otro lado, las válvulas de mariposa tipo lug son ideales para aplicaciones industriales, donde es necesario realizar el mantenimiento sin interrumpir el flujo del sistema.
Uno de los factores críticos en el uso de válvulas de mariposa para gas es el mecanismo de sellado. Las válvulas de mariposa emplean sellos de goma o metal que evitan que el gas se escape cuando la válvula está cerrada. Los sellos de caucho, como EPDM (monómero de etileno propileno dieno), se usan comúnmente para sistemas de baja presión, mientras que los sellos de metal se prefieren para condiciones de presión y temperatura más altas. El material de sellado adecuado garantiza la seguridad y eficiencia de la regulación del flujo de gas.
Las válvulas de mariposa son generalmente más asequibles que otros tipos de válvulas, como las de bola o de compuerta. Su diseño simple y menos piezas móviles contribuyen a reducir los costos de fabricación e instalación. Esta ventaja de costos es particularmente importante en sistemas de distribución de gas a gran escala, donde las restricciones presupuestarias a menudo juegan un papel importante en la selección de válvulas.
El diseño compacto de las válvulas de mariposa las convierte en una opción ideal para sistemas de gas, especialmente cuando el espacio es limitado. Su pequeño tamaño permite su instalación en espacios reducidos, lo que a menudo se requiere en plantas industriales, líneas de gas subterráneas y áreas residenciales. Además, su construcción liviana hace que el manejo y la instalación sean más rápidos y sencillos.
Las válvulas de mariposa son conocidas por su rápido funcionamiento. El diseño de un cuarto de vuelta permite una apertura y cierre rápidos, lo cual es crucial en situaciones de emergencia. Para los sistemas de gas, donde es esencial un cierre rápido o una regulación del flujo, las válvulas de mariposa ofrecen una ventaja significativa. Las válvulas de mariposa eléctricas, en particular, brindan un control preciso y pueden automatizarse para una respuesta rápida en situaciones críticas.
Debido a su diseño simple y menos piezas móviles, las válvulas de mariposa requieren menos mantenimiento que los tipos de válvulas más complejos. Tienen menos piezas que puedan desgastarse con el tiempo, lo que ayuda a reducir el tiempo de inactividad y los costes de mantenimiento. Por lo general, todo lo que se necesita para mantener las válvulas de mariposa funcionando sin problemas es realizar comprobaciones periódicas, como inspeccionar los sellos y lubricar el vástago de la válvula.
Si bien las válvulas de mariposa son versátiles, no son adecuadas para todas las aplicaciones de gas. Funcionan bien en sistemas de presión baja a media, pero su capacidad para manejar presiones altas es limitada. Los sistemas de gas de alta presión, como los utilizados en plantas industriales o plataformas marinas, pueden requerir tipos de válvulas más robustas, como válvulas de bola o de compuerta. Además, las válvulas de mariposa son más adecuadas para temperaturas moderadas, ya que las temperaturas extremas pueden afectar el rendimiento de sus sellos y materiales.
Elegir el material adecuado para las válvulas de mariposa es esencial para garantizar la compatibilidad con el tipo de gas que se controla. Para el gas natural y otros gases no corrosivos se pueden utilizar materiales como hierro fundido o aluminio. Sin embargo, para gases agresivos o corrosivos, como los que se encuentran en las plantas químicas, es posible que se requieran materiales de acero inoxidable o PTFE (politetrafluoroetileno) para resistir el ambiente hostil y prevenir la corrosión.
Cuando se utilizan válvulas de mariposa en sistemas de gas, el cumplimiento de los estándares de seguridad de la industria es crucial. Muchas aplicaciones de gas requieren que las válvulas cumplan regulaciones específicas, como ANSI (Instituto Nacional Estadounidense de Estándares), API (Instituto Americano del Petróleo) y ATEX (Atmósfera Explosiva). Estas certificaciones garantizan que la válvula de mariposa pueda soportar de forma segura las presiones, temperaturas y los peligros potenciales del transporte de gas.
Característica | Válvula de mariposa | Válvula de bola | Válvula de compuerta |
Costo de instalación | Bajo | Moderado | Alto |
Calificación de presión | Medio | Alto | Alto |
Precisión del control de flujo | Moderado | Alto | Bajo |
Frecuencia de mantenimiento | Bajo | Moderado | Alto |
Eficiencia espacial | Alto | Bajo | Bajo |

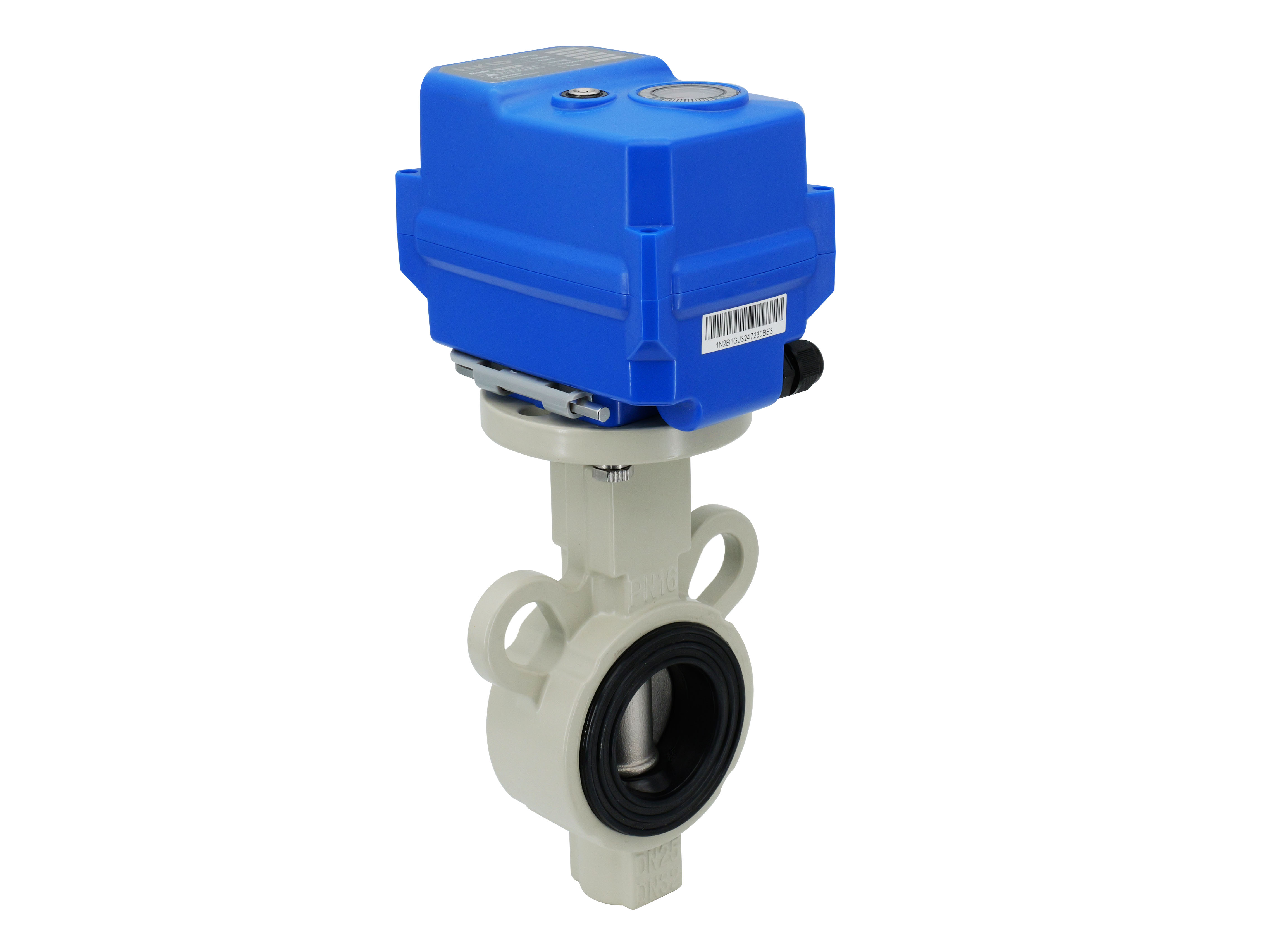

Una válvula de mariposa eléctrica es una válvula de mariposa equipada con un actuador eléctrico. Este actuador permite un control preciso sobre la apertura y el cierre de la válvula, lo que lo hace ideal para sistemas de gas que requieren control automatizado o remoto. Los actuadores eléctricos permiten una mejor integración con los sistemas de control, proporcionando una solución más eficiente y confiable para la regulación del flujo de gas.
Las válvulas de mariposa eléctricas ofrecen varios beneficios para los sistemas de gas, incluida una automatización mejorada, una precisión mejorada y una operación remota. Permiten a los operadores monitorear y controlar el flujo de gas a distancia, lo cual es particularmente útil en entornos industriales donde se necesitan ajustes constantes. El actuador eléctrico garantiza una regulación del flujo más precisa, lo cual es esencial para sistemas en los que mantener un flujo de gas constante es fundamental.
Las válvulas de mariposa eléctricas se utilizan ampliamente en plantas industriales, sistemas de transporte de gas y redes de distribución de gas residencial a gran escala. Son ideales para aplicaciones donde se requieren tiempos de respuesta rápidos y alta precisión, como en sistemas de gas natural e instalaciones de procesamiento de productos químicos.
Ventaja | Descripción | Impacto en los sistemas de gas |
Automatización mejorada | Los actuadores eléctricos permiten la operación remota. | Reduce la intervención manual y mejora la eficiencia. |
Control de flujo preciso | Capacidades de ajuste afinadas. | Ideal para sistemas que requieren una regulación precisa del flujo. |
Monitoreo remoto | Integración con sistemas SCADA para retroalimentación en tiempo real. | Mejora la seguridad operativa y la capacidad de respuesta. |
Eficiencia Energética | Menor consumo de energía en comparación con otros actuadores. | Reduce los costos operativos generales. |
En los sistemas de gas residenciales y comerciales, las válvulas de mariposa tipo oblea se utilizan a menudo para controlar el flujo de gas natural a hogares y empresas. Estas válvulas son fáciles de instalar, rentables y proporcionan un sello hermético, lo que garantiza que el gas se distribuya de forma segura. En algunos casos, también se pueden utilizar para aislar secciones de una línea de gas para mantenimiento o reparaciones sin interrumpir todo el sistema.
En los sistemas de gas industriales, como los que se encuentran en plantas de fabricación o centrales eléctricas, se utilizan más comúnmente válvulas de mariposa excéntricas y de lengüeta. Estas válvulas pueden soportar presiones más altas y están diseñadas para ser duraderas y fáciles de mantener. La capacidad de reemplazar piezas sin apagar todo el sistema es una ventaja significativa en industrias donde el funcionamiento continuo es fundamental.
Las válvulas de mariposa también se utilizan en aplicaciones de gas más especializadas, como en instalaciones de gas natural licuado (GNL). Estas instalaciones requieren válvulas que puedan soportar temperaturas y presiones extremas. Se utilizan válvulas de mariposa de alto rendimiento con sellos metálicos y materiales especializados para regular el flujo de GNL y evitar fugas en estos entornos desafiantes.
Al seleccionar una válvula de mariposa para un sistema de gas, es esencial considerar factores como el tipo de gas, la presión del sistema y la temperatura. La válvula debe elegirse en función de los requisitos específicos de la aplicación para garantizar un funcionamiento fiable y seguro. También es importante evaluar el tamaño de la tubería y el caudal, ya que estos factores influyen en el tipo de válvula que funcionará mejor.
La selección de materiales juega un papel vital en la longevidad y el rendimiento de las válvulas de mariposa en sistemas de gas. Para gas natural, materiales como hierro fundido o aluminio pueden ser suficientes, pero para gases más agresivos, se recomiendan válvulas de acero inoxidable o revestidas de PTFE. La elección del material afectará la durabilidad y la resistencia a la corrosión de la válvula, lo que garantizará una vida útil más larga.
El tipo de actuador elegido para la válvula de mariposa dependerá del nivel de automatización requerido. Los actuadores manuales son adecuados para sistemas simples con ajustes menos frecuentes, mientras que los actuadores neumáticos son ideales para cierres rápidos. Para un control más preciso, las válvulas de mariposa eléctricas son la mejor opción, ya que ofrecen operación remota e integración en sistemas automatizados.
Las válvulas de mariposa son una opción confiable y rentable para sistemas de gas, ya que ofrecen un funcionamiento rápido, bajo mantenimiento y un diseño compacto. Si bien son ideales para sistemas de presión baja a media, seleccionar el tipo, material y actuador correctos es crucial. Las válvulas de mariposa eléctricas mejoran el control y la precisión, lo que las hace perfectas para los sistemas de gas modernos. Con un mantenimiento adecuado, las válvulas de mariposa garantizan un transporte de gas seguro y eficiente. KLD proporciona válvulas de mariposa de alta calidad que satisfacen estas necesidades y garantizan un rendimiento confiable del sistema.
R: Sí, las válvulas de mariposa se usan comúnmente en sistemas de gas, especialmente para aplicaciones de presión baja a media. Su diseño compacto y funcionamiento rápido los hacen ideales para controlar el flujo de gas.
R: Una válvula de mariposa eléctrica utiliza un actuador eléctrico para un control de flujo preciso. Ofrece automatización mejorada y es ideal para operación remota en sistemas de gas, proporcionando un rendimiento eficiente y confiable.
R: Las válvulas de mariposa eléctricas ofrecen mayor control, precisión y capacidad de integrarse con sistemas automatizados, lo que las hace perfectas para gasoductos modernos que requieren operación remota.
R: Las válvulas de mariposa son adecuadas para sistemas de gas de baja a media presión. Para aplicaciones de alta presión, asegúrese de elegir una válvula con una clasificación de presión más alta o considere otros tipos de válvulas como válvulas de bola.
R: Inspeccione periódicamente los sellos en busca de desgaste, lubrique las piezas móviles y asegúrese de que la válvula esté correctamente alineada. Para válvulas de mariposa eléctricas, verifique también la funcionalidad del actuador para garantizar un funcionamiento suave.
