Descripción

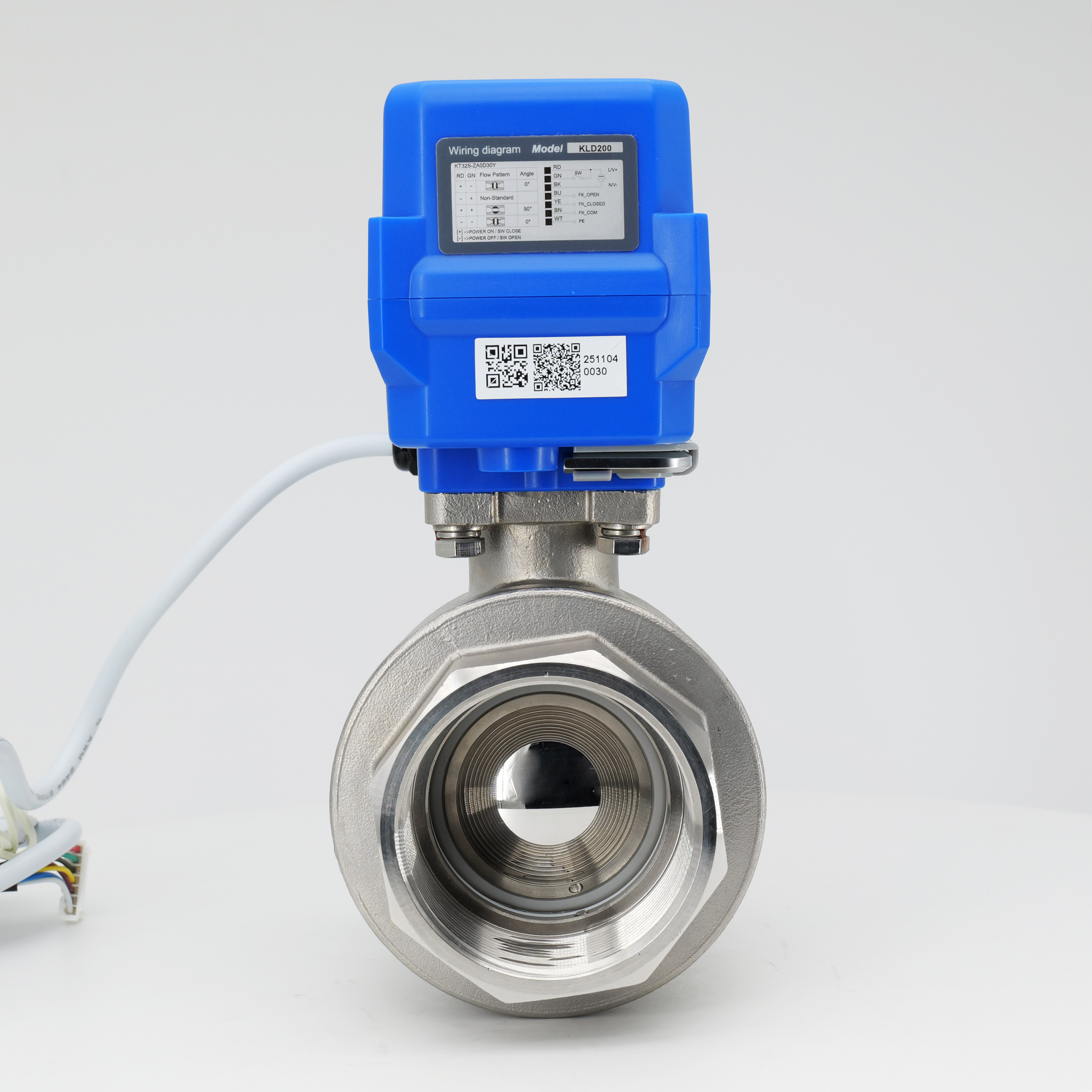

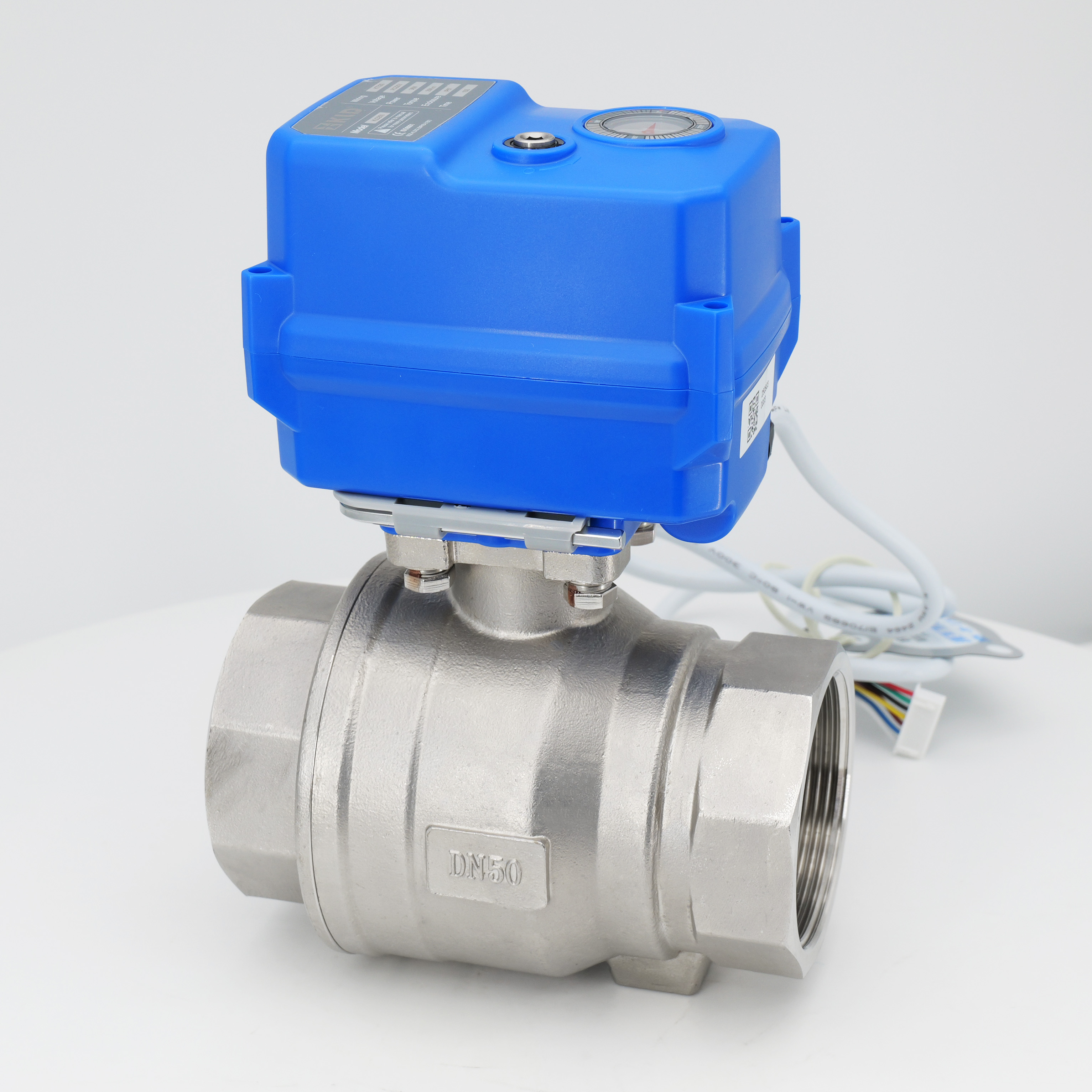

KLD 200 Válvula de bola motorizada de puerto completo de 2 vías (1 'a 2 ') está diseñado con un tamaño compacto, especialmente adecuado para equipos de tamaño pequeño con limitaciones de espacio. Utiliza un motor sin escobillas, con alta confiabilidad y una larga vida útil de hasta 20,000 ciclos. La válvula tiene una anulación manual para una operación segura y conveniente y una clasificación de protección IP67. Función segura para fallas (retorno del condensador), puede elegir normalmente cerca o normalmente abierto, por lo que es una mejor alternativa a las válvulas solenoides, con mayor caudal y evitar el martillo de agua.
Las especificaciones técnicas incluyen
Tipo de cuerpo de la válvula: válvula de bola eléctrica de dos vías
Rango de diámetro: DN25, DN32, DN40, DN50
Presión: máximo de 1.0MPA (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
KLD 200 Válvula de pelota motorizada de puerto completo de 2 vías (1 'a 2 ') presenta un tamaño compacto, respuesta rápida y alta confiabilidad, lo que lo hace adecuado para aplicaciones en automatización de equipos pequeños, sistemas de ahorro de agua y otros campos.
Versión de funcionamiento rápido o vida útil larga son opcionales.
CE aprobado
Aplicaciones
Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático
HVAC
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/ BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/36W@KT | 10s | ||||
20 nm/ 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/ KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/316/316L/latón | 1 |
| 2 | Pelota | 304/316/316L | 1 |
| 3 | Asiento | Ptfe | 1 |
| 4 | Conector de cable | Nylon, latón chapado en níquel | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | Llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

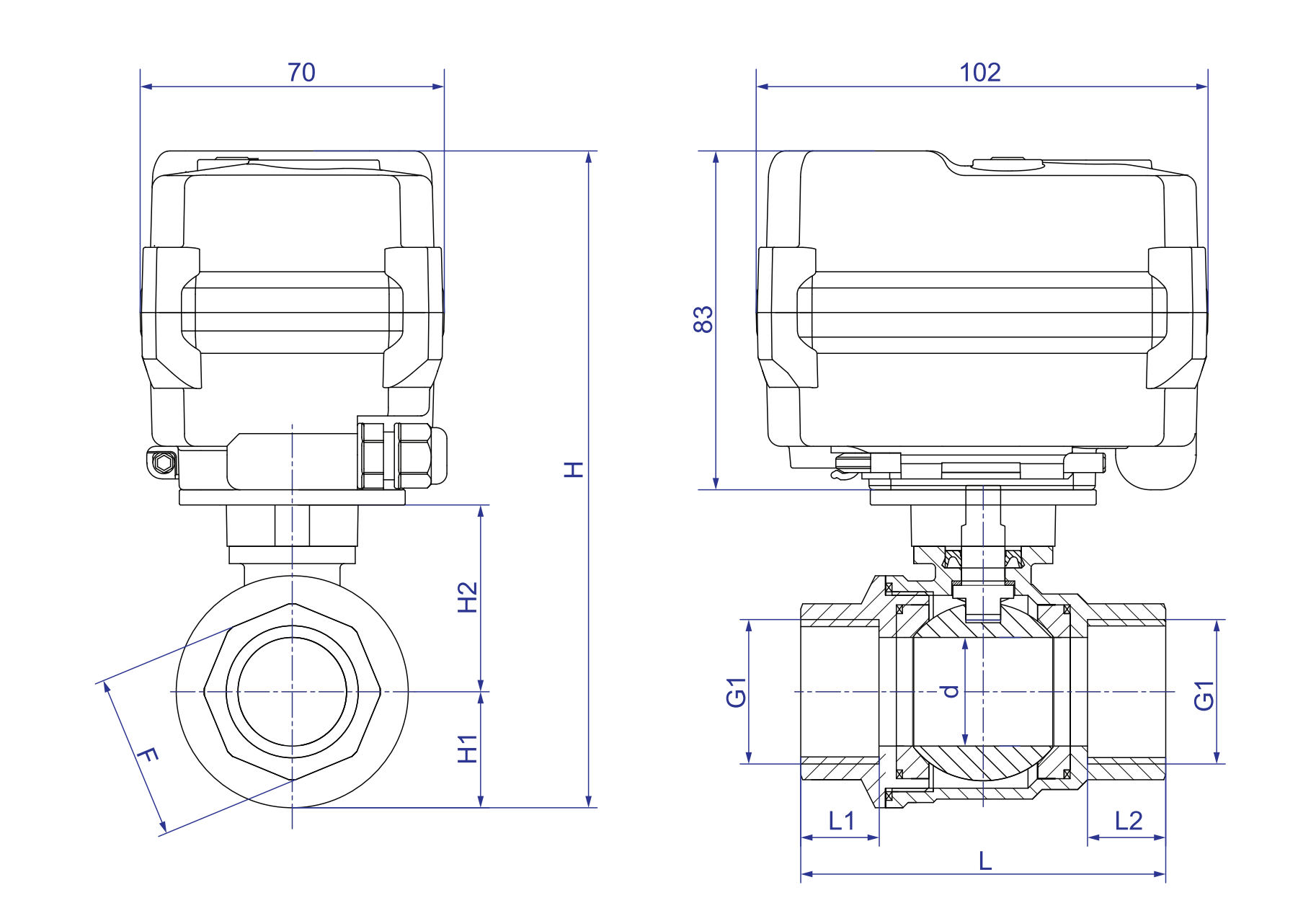

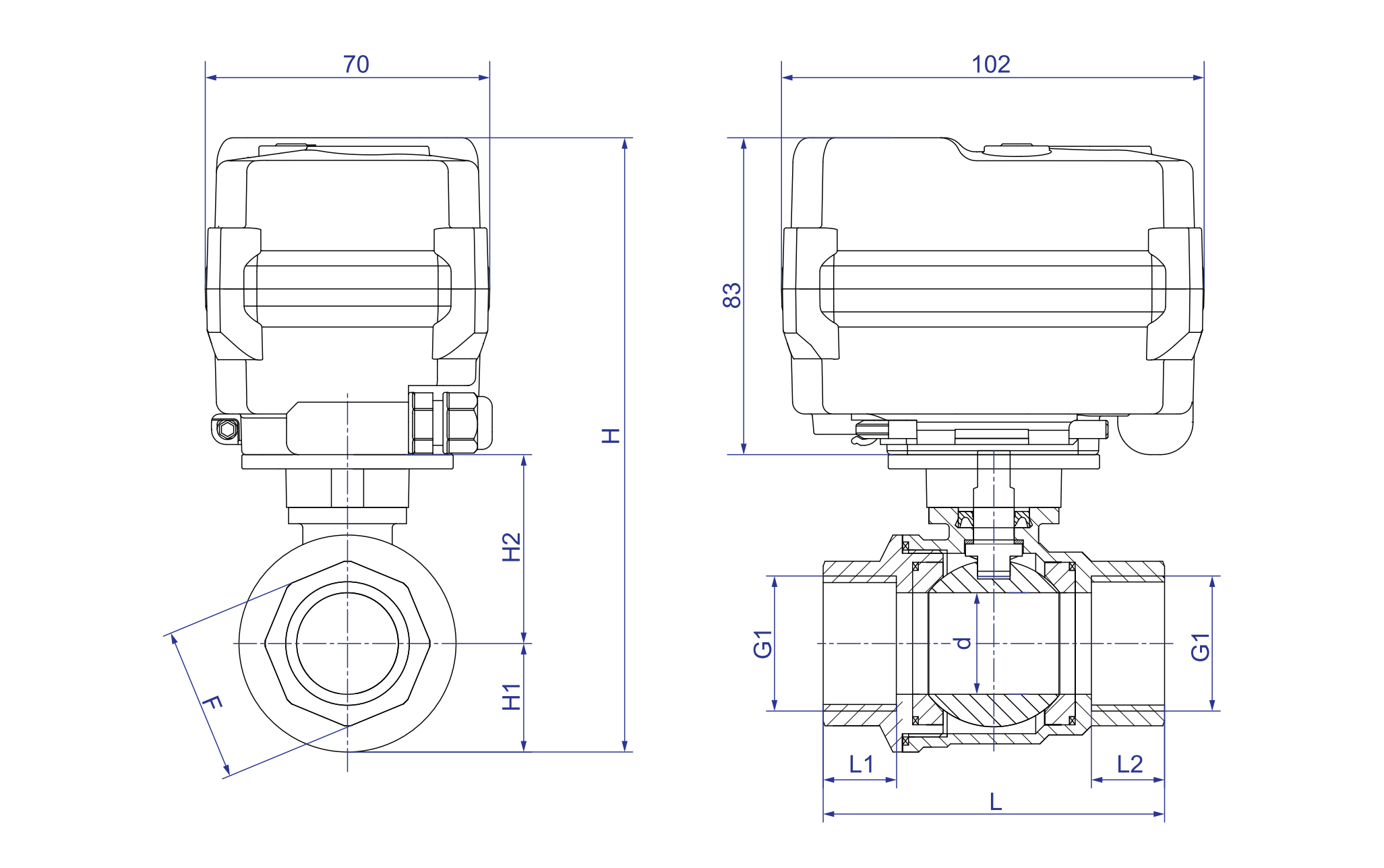

Dimensiones 【DN25-DN50】
Dimensiones (mm)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | Material | W (kg) |
DN25 | 25 | 18 | 84 | G1 ″ | 26.70 | 46.5 | 156.20 | 38 | 304/316L/CU | 1.55 |
DN32 | 32 | 20 | 97 | G1-1/4 ″ | 31.50 | 50.5 | 165.00 | 48 | 304/316L/CU | 1.87 |
DN40 | 38 | 20 | 110 | G1-1/2 ″ | 38.25 | 70.5 | 191.75 | 56 | 304/316 | 2.46 |
DN50 | 50 | 29 | 130 | G2 ″ | 45.25 | 78.5 | 206.75 | 68 | 304/316 | 3.39 |
Notas: BSP, NPT, GB ECT. es opcional.
Datos funcionales
Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 según EN60529/GB4208-2008 (Alldirections) F TIPO [a prueba de húmedo, agregando calentador deshumidificante] |
Anulación manual | Llave hexagonal a juego (solo usando sin poder) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
