Descripción

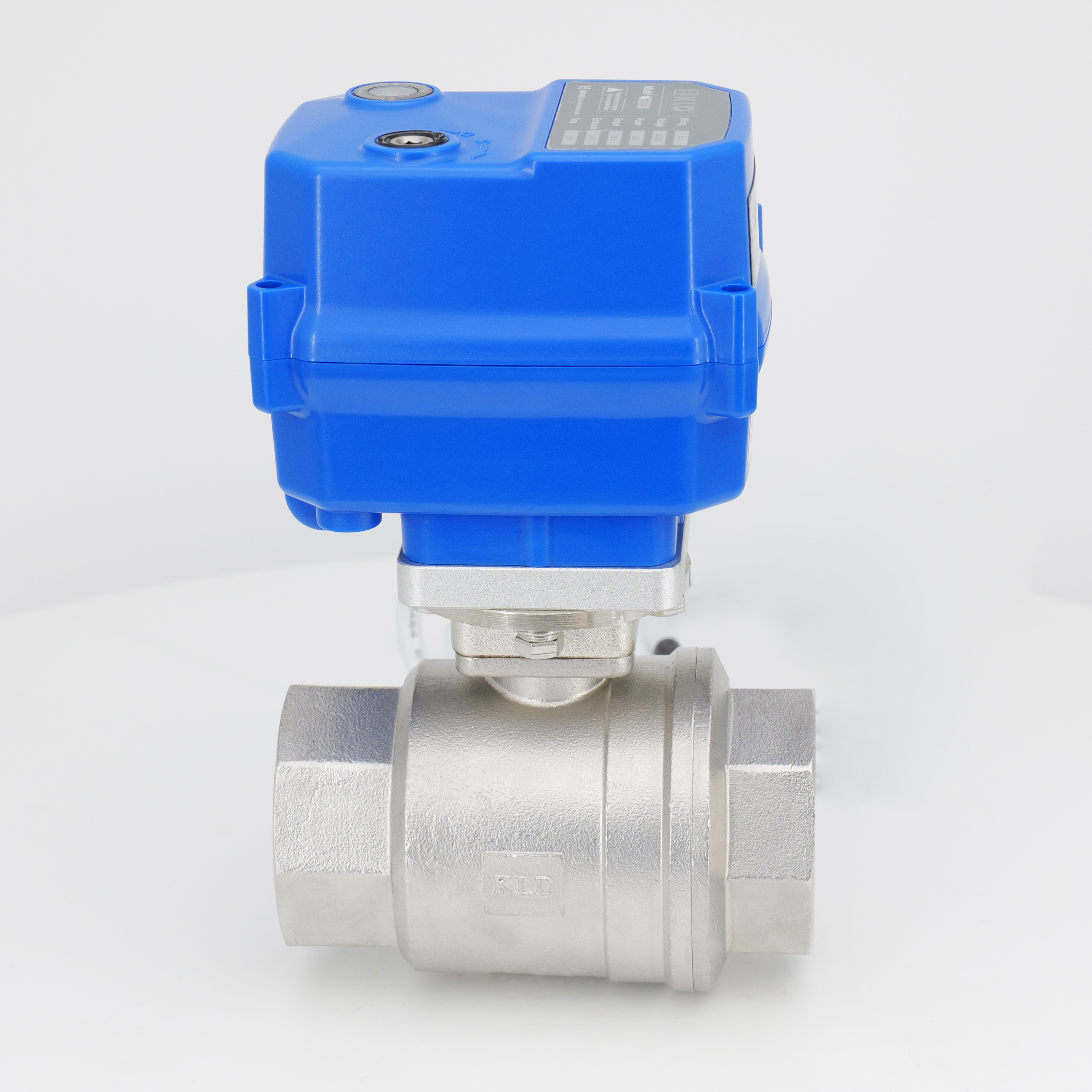

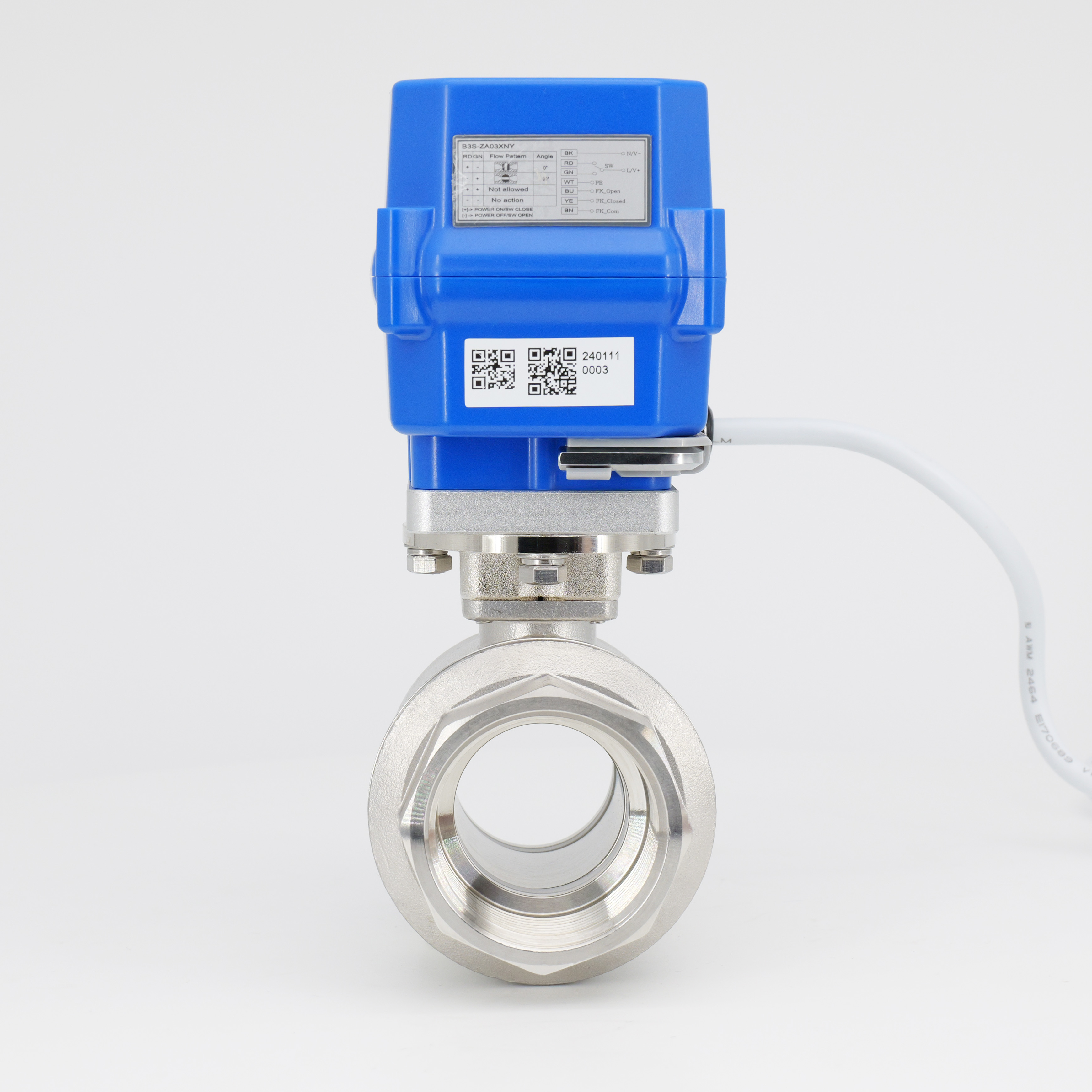

La válvula de bola motorizada de puerto completo de 2 vías de 2 vías (1/2 'a 1-1/4 ') presenta un diseño de puerto completo, asegurando un área de flujo grande para el medio, y es adecuado para una variedad de requisitos de flujo. Tiene un tamaño compacto, lo que lo hace ideal para su uso en equipos pequeños y ayuda a ahorrar espacio. La válvula es impulsada por un motor sin escobillas, que garantiza una operación estable y confiable y tiene una vida útil más larga en comparación con los motores de cepillo. Utiliza una interfaz estándar, facilitando una conexión fácil a varios sistemas. La válvula tiene una anulación manual para una operación segura y conveniente y una clasificación de protección IP67. Función segura para fallas (retorno del condensador), puede elegir normalmente cerca o normalmente abierto, por lo que es una mejor alternativa a las válvulas solenoides, con mayor caudal y evitar el martillo de agua.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola eléctrica de dos vías
Tamaños: DN15, DN20, DN25, DN32
Presión: máximo de 1.0MPA (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
Este producto demuestra ventajas significativas en la miniaturización, la longevidad, la velocidad de respuesta y la seguridad, por lo que es una excelente válvula de bola eléctrica que puede satisfacer las demandas de varias aplicaciones de automatización industrial.
Versión de funcionamiento rápido o vida útil larga son opcionales.
CE aprobado
Aplicaciones
Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático
HVAC
Datos técnicos
| Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
| 6 nm | Dc24v | 24W | B2S/B3S/BD3S | 2S | Tipo IP67 o F | 1.0MPA | 0-100 ℃ ※ |
| 10 nm/ 6nm@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10 nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | latón/304/316L | 1 |
| 2 | Pelota | 304/316L | 1 |
| 3 | Asiento | Ptfe | 1 |
| 4 | Conector de cable | Nylon, latón chapado en níquel | 1 |
| 5 | Alojamiento | Aleación de PC ※ | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | Llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.
Dimensiones 【DN15-DN32】
Dimensiones (mm)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | W (kg) |
DN15 | 15 | 13 | 57 | G1/2 ″ | 16.5 | 21.25 | 134.35 | 27 | 1.5 |
DN20 | 20 | 16 | 70 | G3/4 ″ | 21.5 | 25.80 | 143.90 | 32 | 2.0 |
DN25 | 25 | 18 | 84 | G1 ″ | 26.7 | 33.50 | 156.80 | 38 | 2.5 |
DN32 | 32 | 20 | 97 | G1-1/4 ″ | 31.5 | 37.50 | 165.60 | 48 | 3.0 |
Notas: BSP, NPT, GB ECT. es opcional.
Datos funcionales
| Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 según EN60529/GB4208-2008 (todas las direcciones) F TIPO [a prueba de húmedo, agregando calentador deshumidificante] |
| Anulación manual | Llave hexagonal a juego (solo usando sin poder) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃ |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
