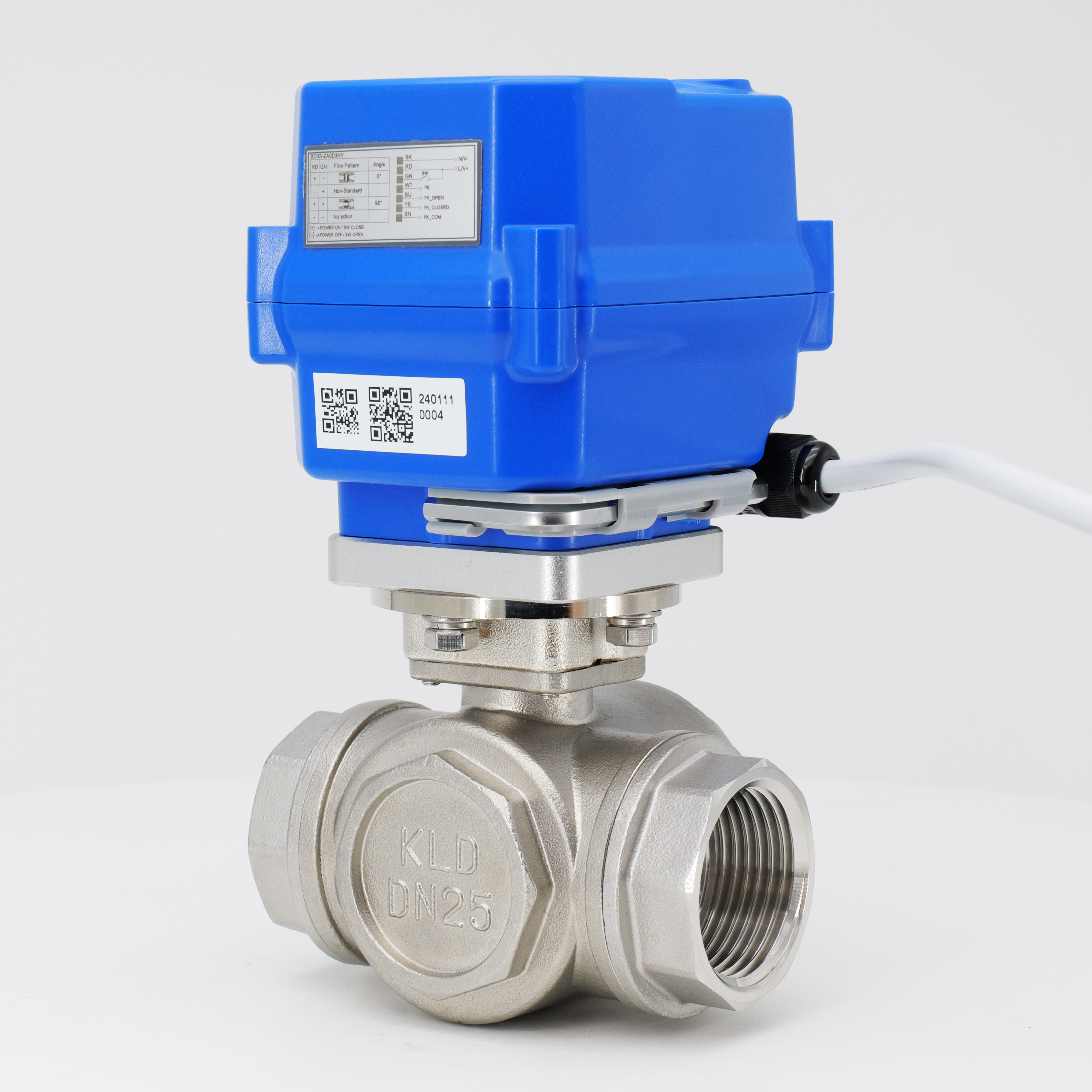

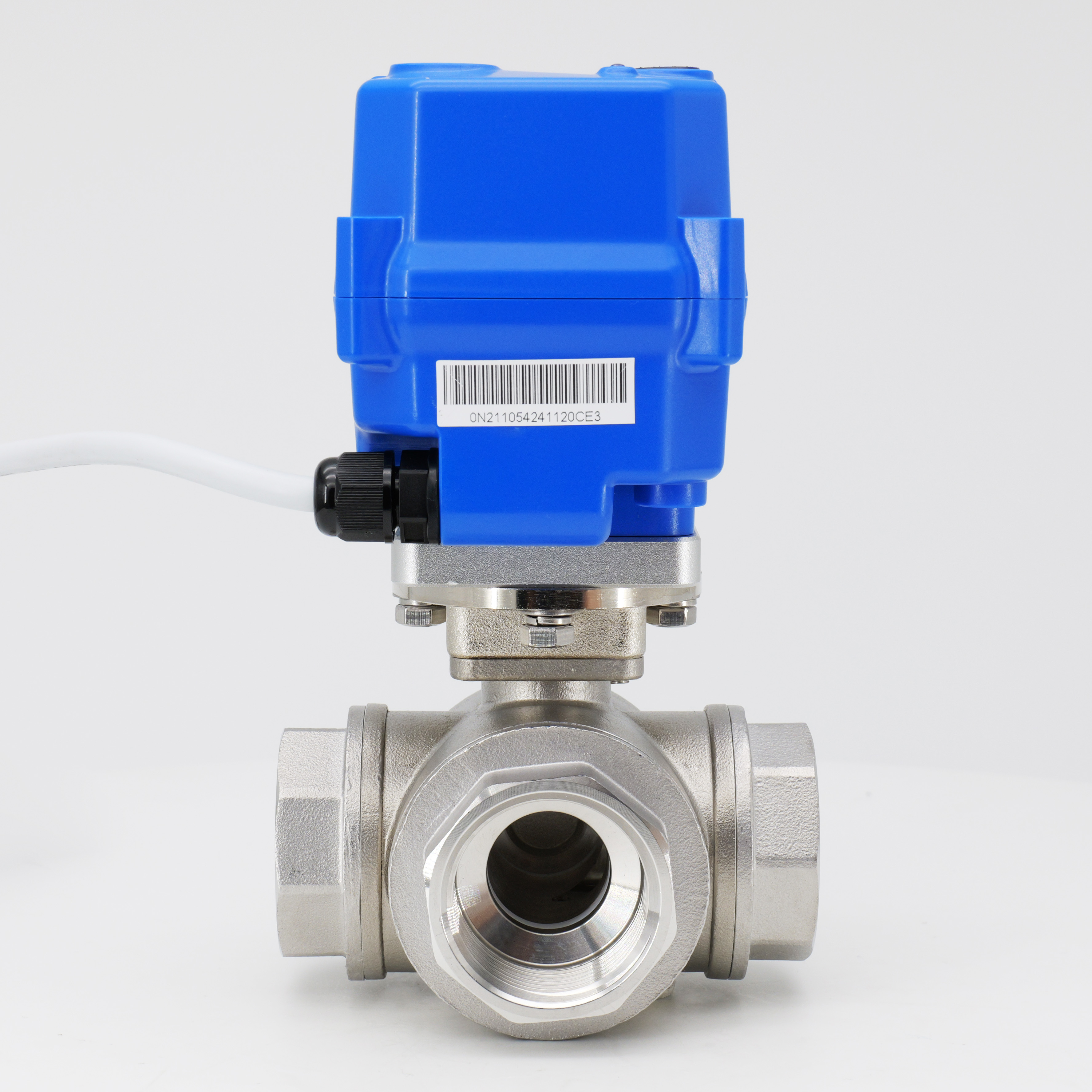

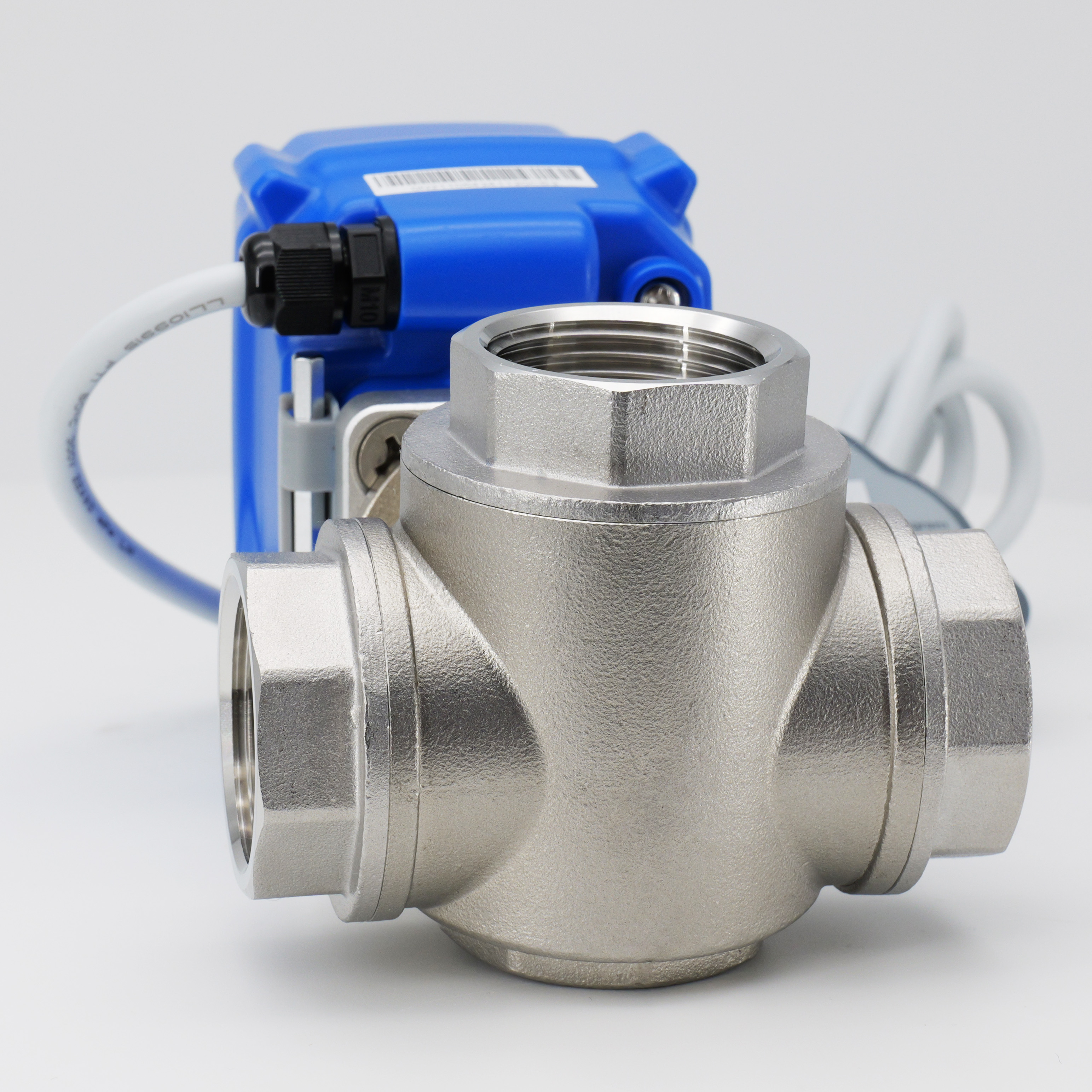

KLD 100 Válvula de bola motorizada de 3 vías (metal, 1/2 'a 1 ')

Características:

Tamaño compacto, trajes para equipos pequeños
La anulación manual es segura y conveniente
Larga vida útil: 20,000 ciclos ※ 1
Motor sin escobillas, estable y confiable
Función a prueba de fallas disponibles
2S de alta velocidad disponible

※ 1 Los datos están en condición del entorno de laboratorio. Las aplicaciones diferentes pueden diferir.


Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

Descripción

La KLD 100 válvula de bola motorizada de 3 vías (metal, 1/2 'a 1 ') está hecha de acero inoxidable SS304 o SS316, con una opción para un cuerpo de la válvula de latón y cuenta con una operación manual o eléctrica. El material de acero inoxidable es resistente a la corrosión, lo que garantiza una operación estable a largo plazo. La válvula es impulsada por un motor sin escobillas, que garantiza una operación estable y confiable y tiene una vida útil más larga en comparación con los motores de cepillo.

Las especificaciones técnicas incluyen

Tipo de válvula: válvula de bola eléctrica de tres vías
Tamaños: DN15, DN20, DN25
Presión: máximo de 1.0MPA (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C

La KLD 100 válvula de bola motorizada de 3 vías (metal, 1/2 'a 1 ') tiene ventajas significativas en términos de material, funcionalidad, caudal, compatibilidad media, rango de temperatura y clasificación de presión. Es una válvula de bola de alto rendimiento con una amplia gama de aplicaciones.

Versión de funcionamiento rápido o vida útil larga son opcionales.

CE aprobado

Aplicaciones

Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático

Datos técnicos

Par nominal	Voltaje nominal	Fuerza	Alambrado	Tiempo de ejecución	Clase de protección	Presión máxima	Temperatura media.
6 nm	Dc24v	24W	B2S/B3S/BD3S	2s	Tipo IP67 o F	1.0MPA	0-100 ℃ ※ 2
10 nm/ 6nm@kt	AC/DC 95-265V	12W/ 18W@KT	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10 nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.

Diagrama de componentes principales

4-01

Componentes principales

No.	Componentes	Material	Cantidad
1	Cuerpo	304/316L/níquel chapado	1
2	Pelota	304/316L/material impermeable	1
3	Asiento	Ptfe	1
4	Conector de cable	Latón de nylon/níquel	1
5	Alojamiento	Aleación de PC ※	1
6	Etiqueta	ordenador personal	1
7	Ventana de indicación	PC transparente	1
8	Llave hexagonal	Herramienta de acero	1

※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

Dimensiones 【DN15-DN25】

Dimensiones (mm)

DN	d	G1	L1 = L2 = L3	L	L4	H1	H2	H	F	W (kg)
DN15	12	G1/2 ″	15	67	54.5	17.00	42.25	134.85	27	1.0
DN20	15	G3/4 ″	15	77	64.0	20.25	44.25	140.10	31	1.0
DN25	20	G1 ″	18	89	72.5	25.50	54.50	155.60	38	1.2

Notas: BSP, NPT, GB ECT. es opcional.

Dirección de flujo

Datos funcionales

Ángulo de rotación	90 ° ± 2 °
Grado de protección	IP67 F TIPO [a prueba de húmedo, agregando calentador deshumidificante] según Q/12NK 4404-2023
Anulación manual	Llave hexagonal a juego (solo usando sin poder)
Indicador de posición
