Descripción

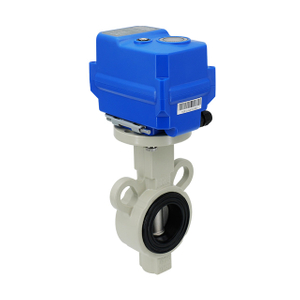

La válvula de mariposa eléctrica KLD serie 400 es un producto de válvula industrial compacto y rentable. Con un diseño de núcleo metálico, garantiza la confiabilidad y durabilidad de la válvula. Su estructura única proporciona una salida de torque superior al tiempo que conserva la conveniente función de operación manual, lo que permite un fácil control de la apertura y el cierre de la válvula incluso en caso de un corte de energía.
Esta serie de válvulas de mariposa eléctricas es adecuada para una variedad de aplicaciones industriales, que incluyen, entre otras, tratamiento de agua, control de procesos, automatización industrial, equipos farmacéuticos y equipos de limpieza. El tamaño del orificio y las conexiones roscadas cumplen con los estándares internacionales, satisfaciendo las necesidades de diferentes sistemas de tuberías. La serie KLD 400 tiene un buen rendimiento en términos de presión, caudal y temperatura del medio, adaptándose a diversas condiciones de trabajo.
En términos de selección del material del cuerpo, la válvula de mariposa eléctrica serie KLD 400 utiliza materiales resistentes a la corrosión y al desgaste para garantizar la estabilidad durante el uso a largo plazo. Además, el producto ha pasado estrictas inspecciones de calidad para garantizar que cada válvula de mariposa eléctrica que sale de fábrica sea confiable.
Las especificaciones técnicas incluyen
Tipo de válvula: Válvula de mariposa eléctrica
Tamaños: DN40, DN50, DN65, DN80
Presión: Máximo 1,0 MPa (PN10)
Flujo: Varía según el tamaño y la aplicación de la válvula.
Temperatura media: 0°C a 100°C
Temperatura ambiente: -20°C a 45°C
En términos de parámetros técnicos, el par máximo, el ángulo de rotación, el tiempo de operación y el voltaje de trabajo de la válvula de mariposa eléctrica serie KLD 400 han sido cuidadosamente diseñados para satisfacer las necesidades operativas en diferentes condiciones. Además, el producto también proporciona especificaciones detalladas del producto y una guía de selección para ayudar a los usuarios a elegir la válvula de mariposa eléctrica más adecuada según sus necesidades reales.
La válvula de mariposa eléctrica KLD serie 400 es una opción ideal para sus aplicaciones de fluidos de control industrial, ya sea para la instalación de nuevos sistemas o la renovación y actualización de sistemas antiguos, puede proporcionar soluciones estables y confiables.
Aplicaciones
Industria de tratamiento de agua
control de procesos
Automatización industrial
Equipo farmaceutico
Equipo de limpieza
Parámetros técnicos
| Serie | máx. Esfuerzo de torsión | Giratorio Ángulo | Operante | Laboral Voltaje | Aporte Fuerza | Recinto | Medio Presión | Medio Temperatura | Ambiente Temperatura | Ambiente Humedad | ||
| KLD400 | 40N.m | 90° | 10S | CA 12 V, 24 V, | máx. 40W | IP67 | 1.0Mpa | 0-100°C | -20°C | <95% | ||
Diagrama de componentes principales
Componentes principales
Regiones | Material |
Carcasa del actuador | Aluminio fundido a presión |
Enganche | Acero inoxidable, acero al carbono |
Soporte | Acero inoxidable, acero al carbono |
Cuerpo | Aluminio fundido a presión |
Desct | Fundición a presión con revestimiento de nailon,304,316 |
| Asiento de bola | PTFE, EPDM, NBR, FPM |
Dimensión
Tamaño de conexión (unidad: mm)
| DN | D1 | D2 | L1 | H1 | H2 | H3 | N-Φd | Peso(kg) |
| DN40 | 80 | 110 | 32.7 | 45 | 98 | 114.5 | 2-17 | 1.9 |
| DN50 | 92 | 125 | 42 | 70 | 130 | 114.5 | 4-18 | 2.4 |
| DN65 | 106 | 145 | 45 | 76 | 143 | 114.5 | 4-18 | 2.6 |
| DN80 | 122 | 160 | 45 | 89 | 155 | 114.5 | 4-18 | 2.9 |
Notas:Para obtener más detalles, comuníquese con nuestro departamento de ventas.
Alambrado
B3S está disponible
※Sujeto a técnico cambios
