Descripción

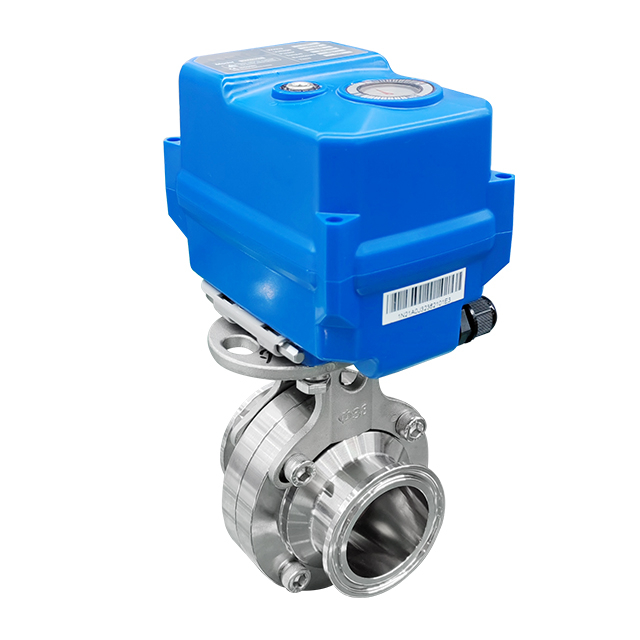

La válvula de mariposa motorizada KLD200 está diseñada para un montaje rápido y cumple con los estándares sanitarios, lo que la hace adecuada para aplicaciones que requieren un manejo de fluidos limpio e higiénico. El cuerpo y el disco de la válvula están fabricados con acero inoxidable 304, 316 o 316L, lo que garantiza una excelente resistencia a la corrosión y el cumplimiento de los requisitos sanitarios. Cuenta con una función a prueba de fallas para seleccionar entre operación normalmente abierta o normalmente cerrada, lo que sirve como una alternativa confiable y eficiente a las válvulas solenoides. El motor sin escobillas proporciona un rendimiento estable y silencioso, mientras que la llave hexagonal incluida permite la anulación manual segura durante un corte de energía. Con su diseño compacto y su grado de protección IP67, la válvula es resistente al agua y al polvo, ideal para integrarse en sistemas automatizados donde la higiene y la confiabilidad son fundamentales.
Las especificaciones técnicas incluyen
Tipo de válvula: Válvula de mariposa motorizada
Conexión: Montaje rápido (estándar sanitario)
Tamaños disponibles: Ф19, Ф25, Ф32, Ф38, Ф45
Clasificación de presión: Máximo 1,0 MPa
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
Anulación manual: llave hexagonal (para usar en situaciones sin energía)
La válvula de mariposa motorizada sanitaria KLD200 se utiliza ampliamente en sistemas de tratamiento de agua, aplicaciones ecológicas de ahorro de agua y equipos de control automatizados en entornos higiénicos. Ofrece una larga vida útil de hasta 20.000 ciclos y están disponibles modos de funcionamiento estándar y de alta velocidad para satisfacer diversas necesidades operativas.
Certificado CE.
Aplicaciones
Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/ BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/ 36W@KT | 10s | ||||
20 nm 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Notas: El tipo S adopta retroalimentación de micromovimiento, que puede mantener el estado de la señal después de un corte de energía con un ligero retraso en relación con la acción de la posición de la válvula. Si se requiere una señal de retroalimentación síncrona con la posición de la válvula, se recomienda la solución de retroalimentación del relé 200C-J y se pueden obtener parámetros técnicos detallados consultando a nuestro servicio de atención al cliente.

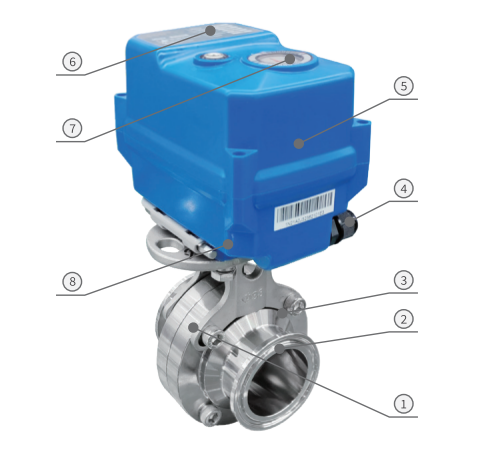

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/ 316/ 316L | 1 |
| 2 | Desct | 304/ 316/ 316L | 1 |
| 3 | Caza de focas | FPM/VMQ | 1 |
| 4 | Conector de cable | Nailon niquelado, latón | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

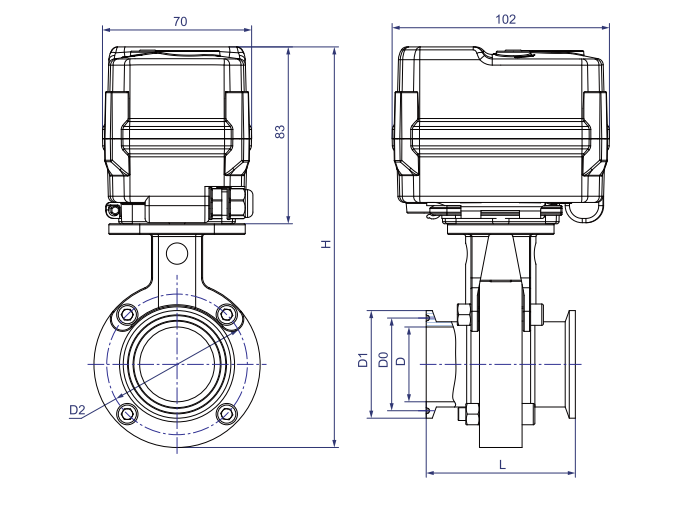

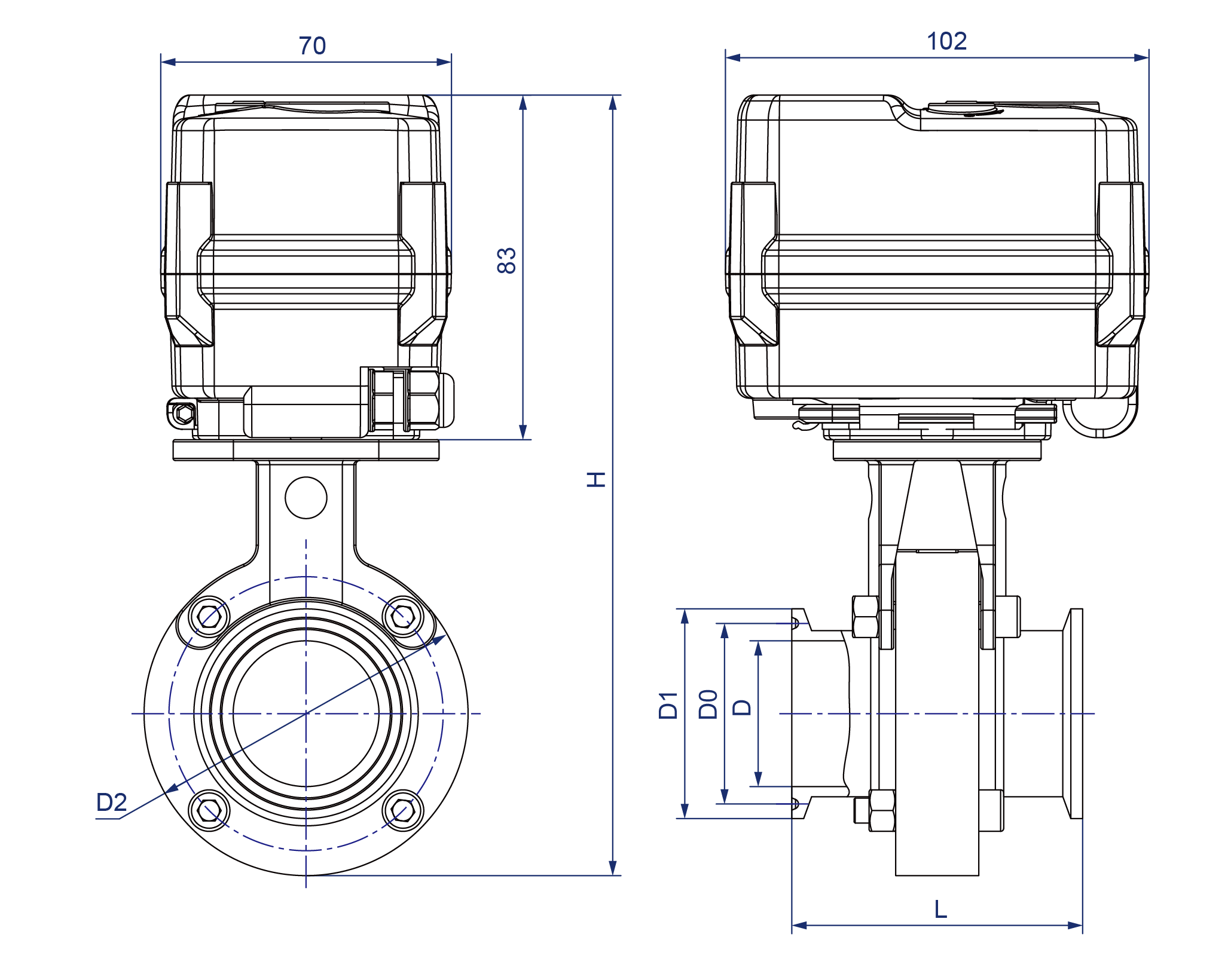

Dimensiones【Ф19-Ф45】
Dimensiones (mm)
DN | D | D0 | D1 | D2 | L | H | W (kg) |
Ф19 | 15.8 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф25 | 22.4 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф32 | 28.8 | 43.5 | 50.5 | 79 | 66 | 190.5 | 1.8 |
| Ф38 | 35.1 | 43.5 | 50.5 | 86 | 66 | 202.0 | 2.2 |
| Ф45 | 41.0 | 56.5 | 64.0 | 90 | 70 | 205.0 | 2.5 |
Datos funcionales
Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 F TIPO [a prueba de húmedo, agregando calentador deshumidificante] Según Q/12NK 4404-2023 |
Anulación manual | Llave hexagonal a juego (solo se usa sin energía) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
