Descripción

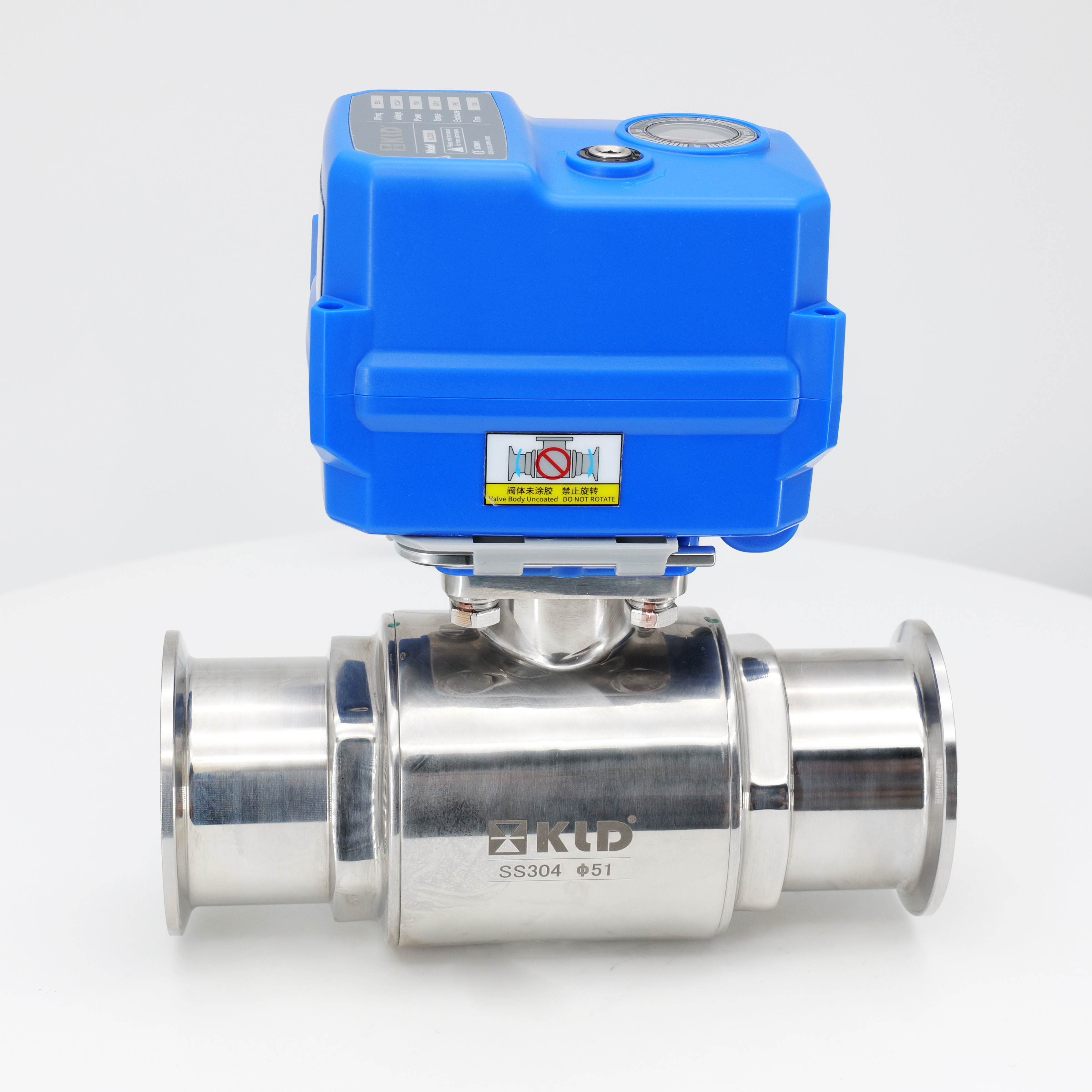

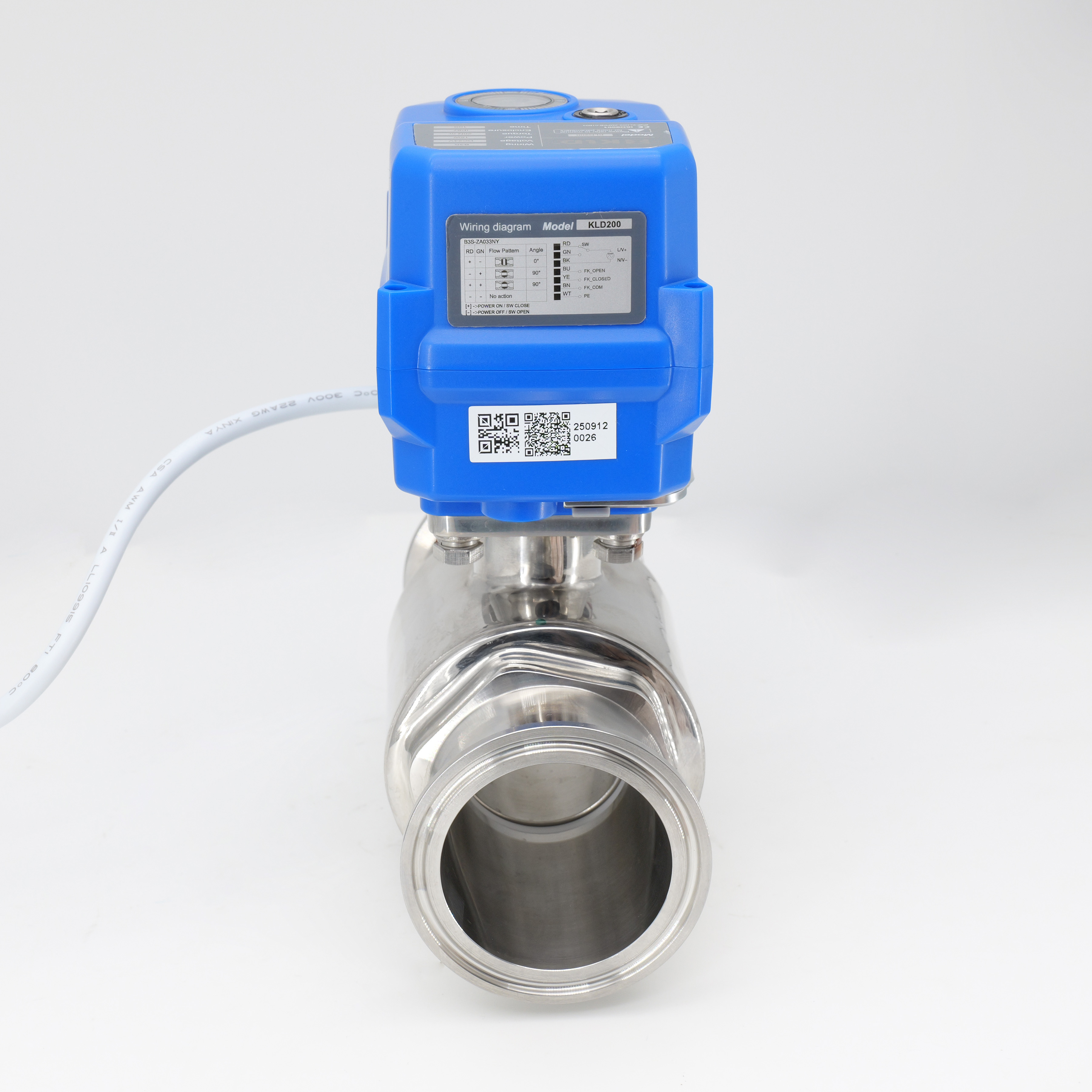

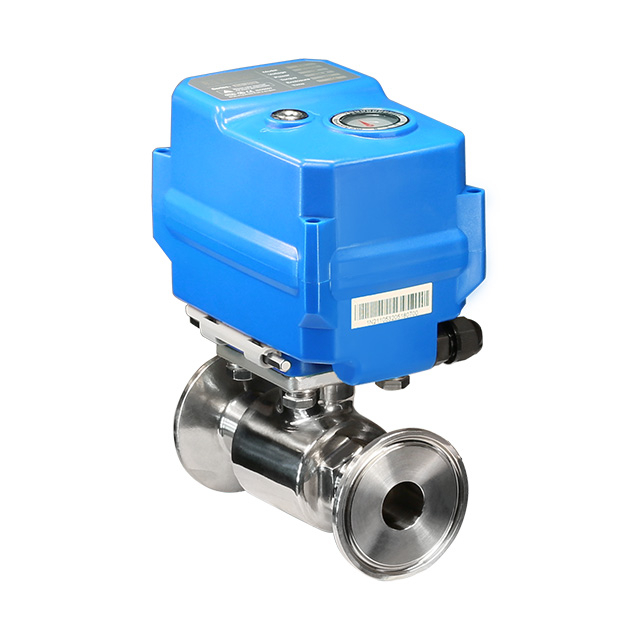

La válvula de bola motorizada de 2 vías KLD200 para montaje rápido (Tri-Clamp) está hecha de acero inoxidable 304, 316 o 316L, ofrece una excelente resistencia a la corrosión y es adecuada para su uso en diversos entornos de medios. Función a prueba de fallos (reinicio automático de apagado), puede elegir normalmente cerrada o normalmente abierta, por lo que es una mejor alternativa a las válvulas solenoides. Está accionado por un motor eléctrico y viene con un volante para su funcionamiento, lo que facilita el control remoto. Con una clasificación IP67, presenta un buen rendimiento a prueba de agua y polvo.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula eléctrica de 2 vías para ensamblado rápido
Tamaños: ф19, ф25, ф32, ф38, ф45, ф51
Tipo de conexión: ensamblado rápido (tri-clamp)
Presión: máximo de 1.0MPA (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
La válvula de bola motorizada KLD 200 de 2 vías para ensamblado rápido (tri-clamp) se destaca en calidad de material, rango de aplicaciones, nivel de protección y modo de accionamiento. Es un producto de válvula industrial de alta calidad y versátil, ampliamente utilizado en varios campos de control de fluidos.
La versión de alta velocidad es opcional.
Certificado CE.

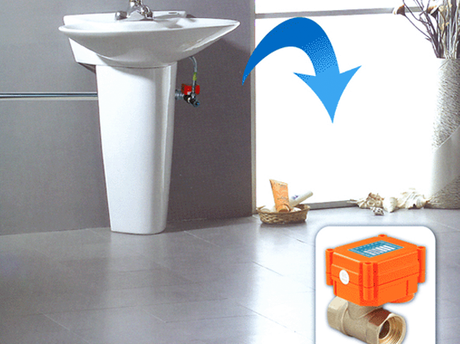

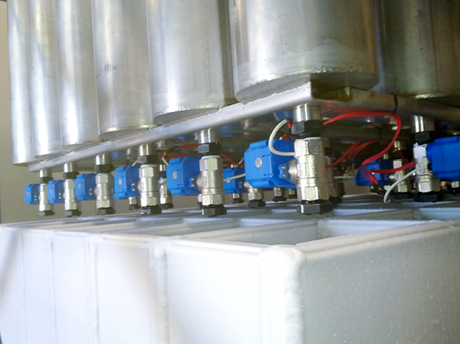

Aplicaciones
Sistema de tratamiento de agua
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Protección Clase | Máximo Presión | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/36W@KT | 10s | ||||
20 nm 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Notas: El tipo S adopta retroalimentación de micromovimiento, que puede mantener el estado de la señal después de un corte de energía con un ligero retraso en relación con la acción de la posición de la válvula. Si se requiere una señal de retroalimentación síncrona con la posición de la válvula, se recomienda la solución de retroalimentación del relé 200C-J y se pueden obtener parámetros técnicos detallados consultando a nuestro servicio de atención al cliente.

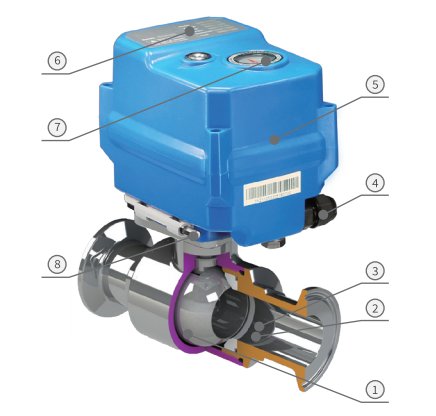

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/316/316L | 1 |
| 2 | Pelota | 304/316/316L | 1 |
| 3 | Asiento | Ptfe | 2 |
| 4 | Conector de cable | Nylon, latón chapado en níquel | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

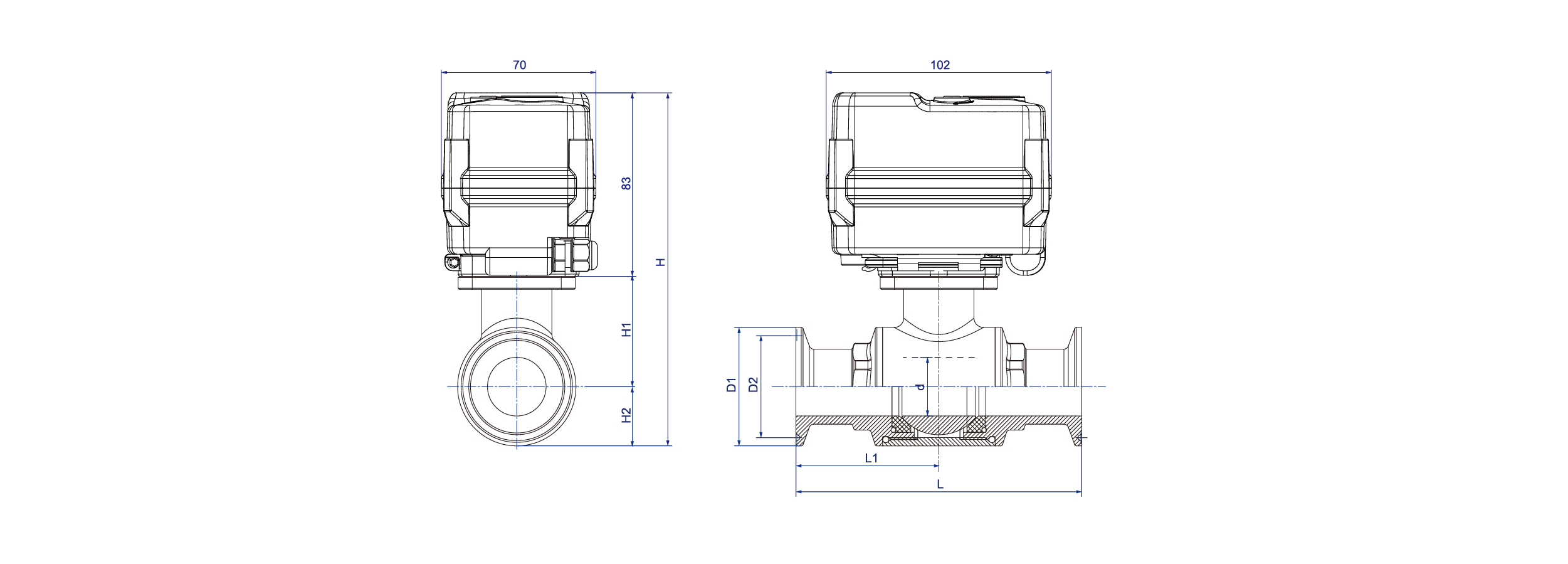

Dimensiones 【ф19-ф51】
Dimensiones (mm)
DN | d | D1 | D2 | L | L1 | H1 | H2 | H | W (kg) | ||
| Ф19 | 14.0 | 50.5 | 43.5 | 103.0 | 51.50 | 37.50 | 25.25 | 151.0 | 1.4 | ||
| Ф25 | 18.5 | 50.5 | 43.5 | 116.0 | 58.00 | 39.50 | 25.25 | 147.8 | 1.5 | ||
| Ф32 | 25.0 | 50.5 | 43.5 | 122.0 | 61.00 | 47.00 | 25.25 | 155.3 | 1.6 | ||
| Ф38 | 32.0 | 50.5 | 43.5 | 136.0 | 68.00 | 51.20 | 30.00 | 164.2 | - | ||
| Ф45 | 38.0 | 50.5 | 64.0 | 43.5 | 56.5 | 147.5 | 73.75 | 56.50 | 35.50 | 175.0 | - |
| Ф51 | 38.0 | 64.0 | 56.5 | 161.0 | 80.50 | 56.50 | 35.50 | 175.0 | - | ||
Datos funcionales
| Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 Tipo F [a prueba de humedad, añadiendo calentador deshumidificador] Según Q/12NK 4404-2023 |
| Anulación manual | Llave hexagonal a juego (solo se usa sin energía) |
| Indicador de posición |  |
Condiciones de trabajo
| Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
| Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
