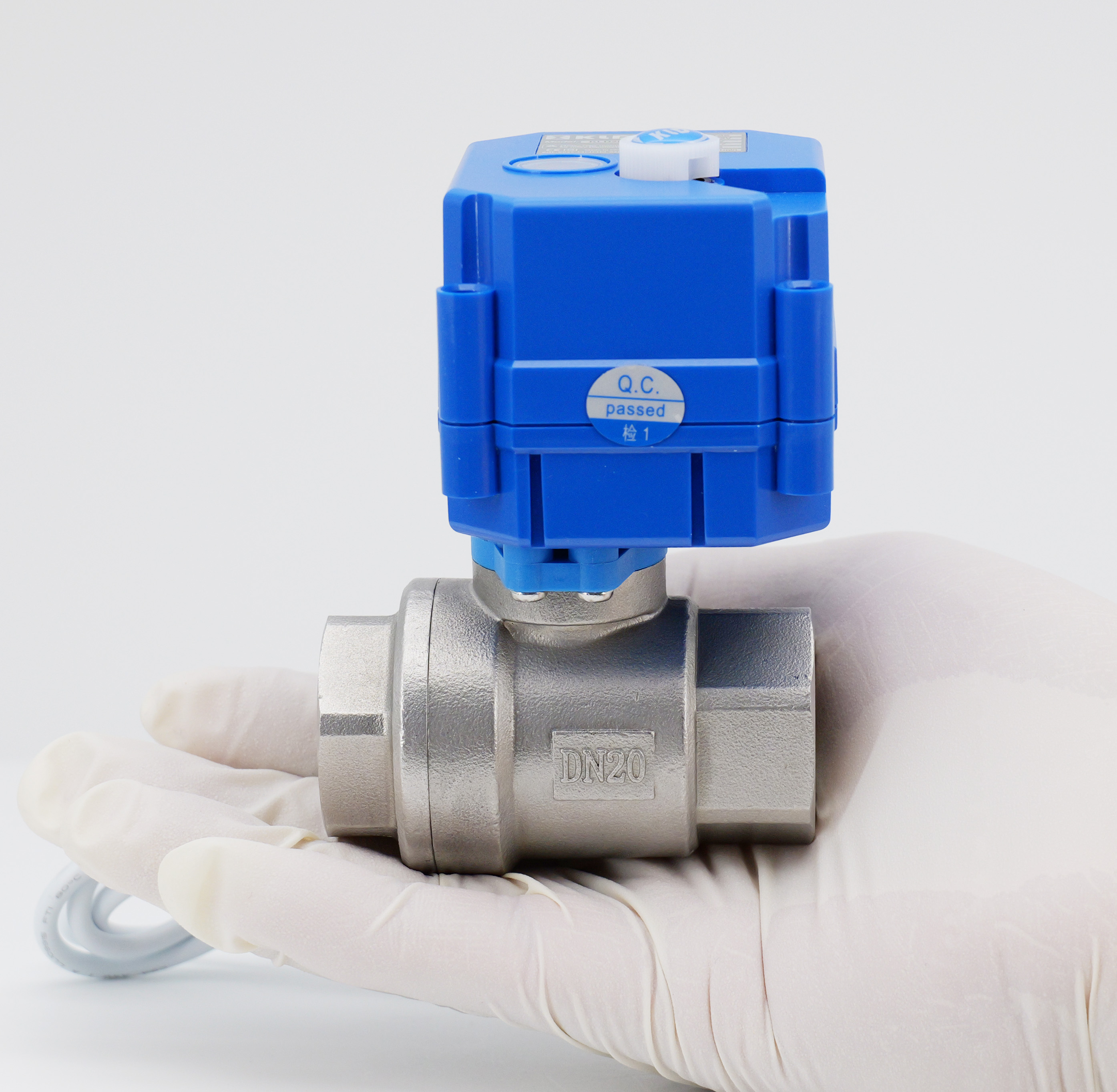

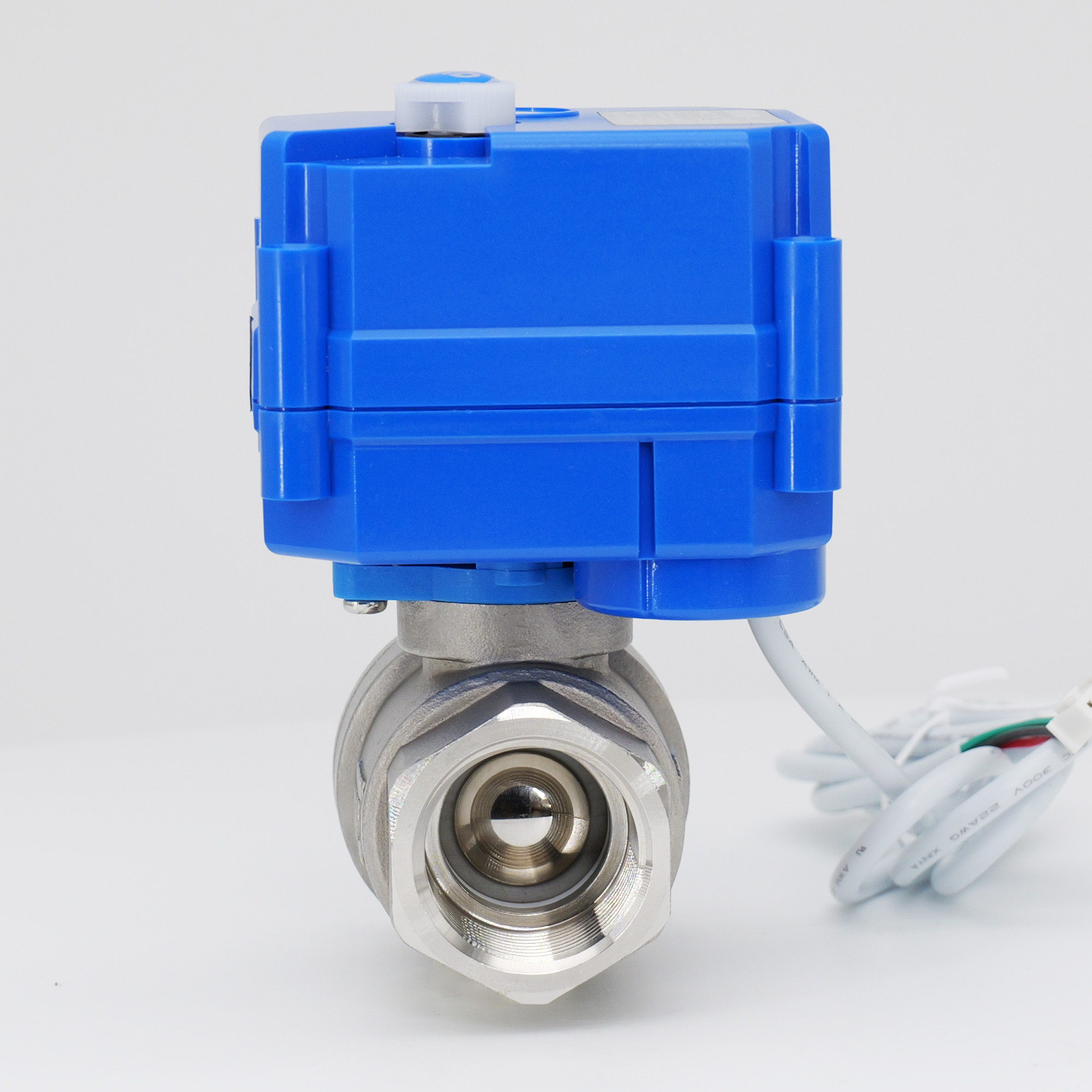

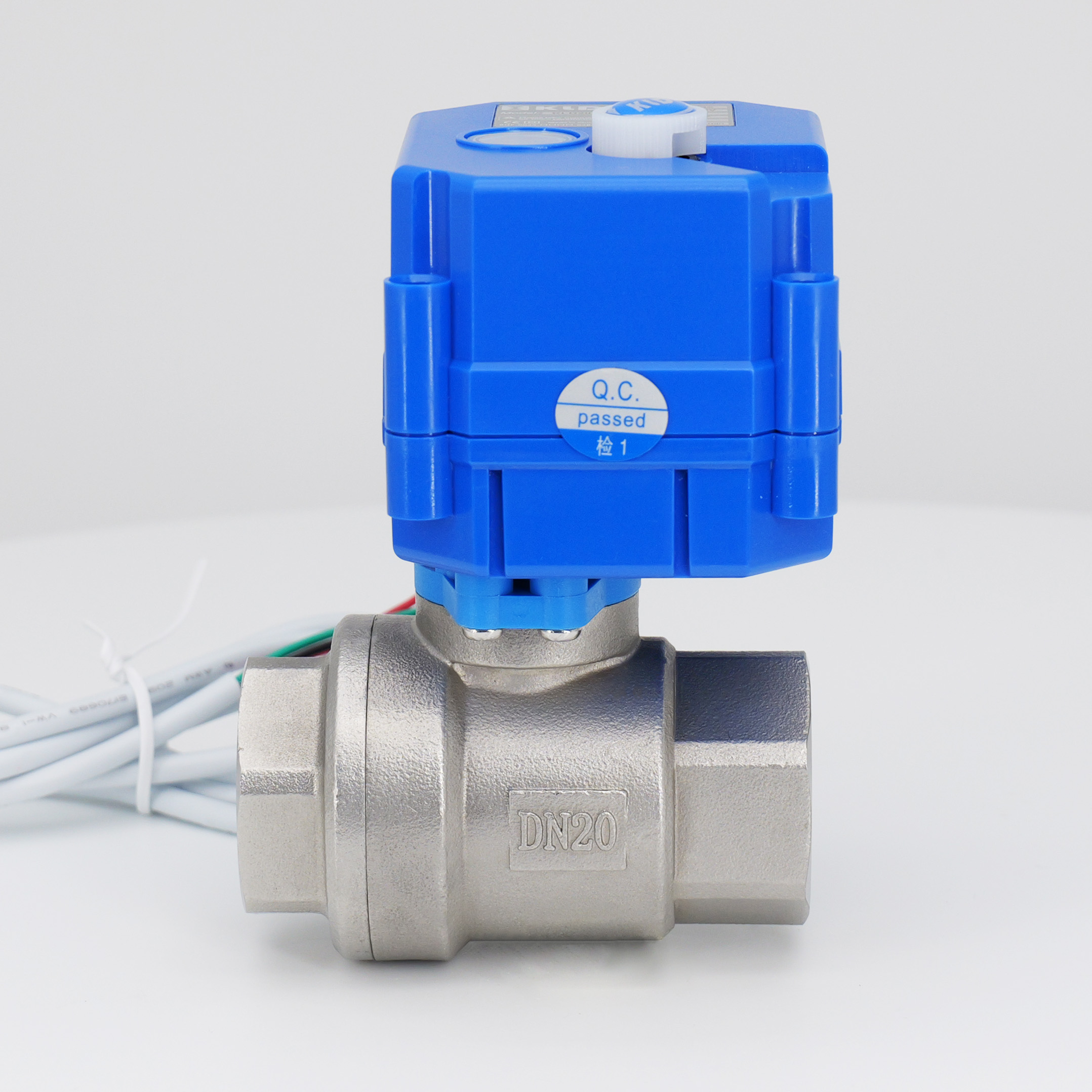

KLD Válvula de bola motorizada de 2 vías de 2 vías (1/4 'a 1 ')

Características:

Mini trajes de dimensión para equipos pequeños
Tecnología patentada: estructura de sellos flotantes
Vida útil larga- 70,000-100,000 círculos ※
Corriente de trabajo baja, adecuada para conducir a la batería
La anulación manual es segura y conveniente
Recinto de IP67

※La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil.


Disponibilidad:



Consultar Añadir al carrito

Descripción del Producto

Descripción

La válvula de bola eléctrica de dos vías de la serie KLD 20S está diseñada para aplicaciones de equipos a pequeña escala. Cuenta con un tamaño compacto, una estructura de sello flotante patentado y una larga vida útil de 70,000 a 100,000 ciclos. Con baja corriente de funcionamiento, es adecuado para sistemas con batería. La válvula tiene una anulación manual para una operación segura y conveniente y una clasificación de protección IP67. Si no hay necesidad de anulación manual, puede elegir la serie 20SJ. Función segura para fallas (retorno del condensador), puede elegir normalmente cerca o normalmente abierto, por lo que es una mejor alternativa a las válvulas solenoides, con mayor caudal y evitar el martillo de agua. Ofrecemos diferentes tipos de material de sellado para cumplir con diferentes solicitudes de medio de trabajo, como agua, aire, glicol u otro medio corrosivo como el desinfectante, etc. Es compacto, robusto e industrial estándar, por lo que también es una opción económica reemplazar algunos actuadores de gran tipo tradicionales para ahorrar costos.

Las especificaciones técnicas incluyen

Tipo de válvula: válvula de bola eléctrica de dos vías
Tamaños: 1/4 'a 1 ' (DN8, DN10, DN15, DN20, DN25)
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -20 ° C a 45 ° C

The valve is suitable for HVAC, RO, water treatment, chemical processes, water-saving and eco friendly system, smart home, analysis instrument, medical equipments and small automated control systems, etc. It is constructed with a PC alloy electric actuator housing, nickel-plated brass valve/304/316L body, 304/316L ball, brass/304/316L stem, PTFE seat, and EPDM, FPM, SI sellos. Las dimensiones y pesos de conexión se proporcionan para diferentes tamaños.

La ejecución rápida de la versión 2S o la vida útil larga son opcionales.

CE, ROHS, NSF aprobado

Aplicaciones

● HVAC

● Tratamiento de agua

● Proceso químico

● Equipo pequeño para control automático

● Reemplazar la válvula solenoide, particularmente cuando el solenoide no puede funcionar de manera confiable

Parámetros técnicos

Serie	Torque máximo	Tiempo de operación	Voltaje de trabajo	Potencia máxima	Recinto	Presión máxima	Temperatura media	Temperatura ambiente	Humedad
KLD 20s	2n.m	alrededor de 5s	5V	3W	IP67	1.0MPA	0-100 ° C	-20 ° C < t <45 ° C	≤85% no condensación
			12V, 24 V	4W
			110V, 220V	5W

Diagrama de componentes principales

B3_ 画板 1

Componentes principales

Regiones	Material
Vivienda de actuador	Aleación de PC ※
Cuerpo de válvula	Latón, 304,316
Bola de válvula	Latón, 304,316
Provenir	Latón, 304,316
Asiento	Ptfe
Sello	EPDM

※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

Dimensión

Tamaño de conexión de la válvula de bola de puerto completo (Unidad: MM)

DN	D1/D2	d	L1/L2	L3	H1	H2	F	W (kg)
DN8	G1/4 '	8	11	43	11	18.25	17	0.26
DN10	G3/8 '	10	11.5	50	12.5	19.75	20	0.31
DN15	G1/2 '	15	13	57	16.5	21.25	27	0.37
DN20	G3/4 '	20	16	70	21.5	25.75	32	0.52

Tamaño de conexión de la válvula de bola de puerto reducido (Unidad: MM)

DN	D1/D2	d	L1/L2	L3	H1	H2	F	W (kg)
DN20	G3/4 '	15	15	64.5	16.5	21.25	30	0.37
DN25	G1 '	20	18	76	21.5	24.75	38	0.52
DN32	G1-1/4 '	20	20	80	24	24.75	48	0.70

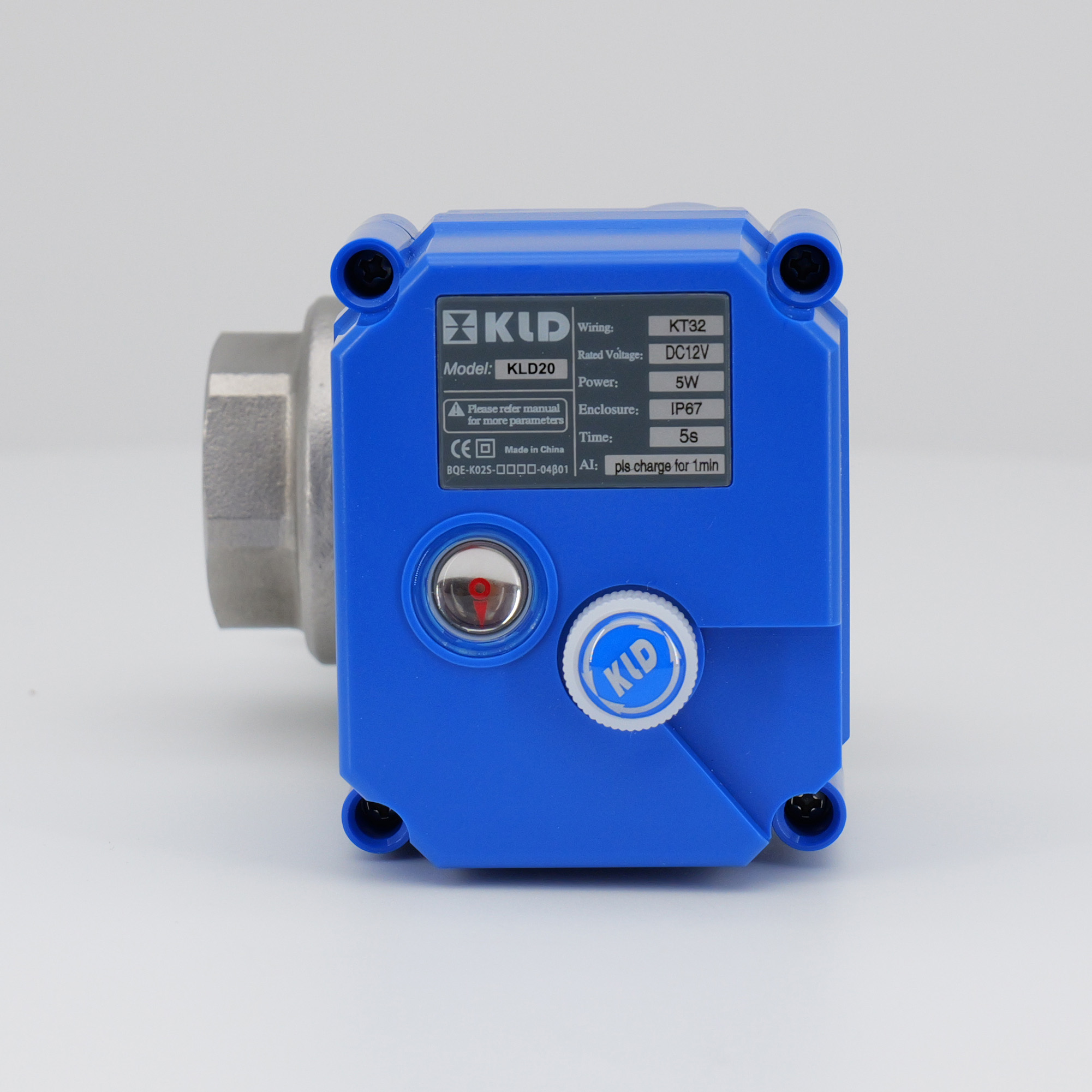

Instrucciones para la anulación manual

Solo se permite usar cuando se corta la energía.
Levante la rueda de mano y gírela hacia la izquierda o hacia la derecha hasta que la válvula esté en su lugar.
Cuando la marca de la flecha en el indicador es horizontal, la válvula está encendida; Cuando vertical, la válvula está apagada.
Presione la rueda manual después de usar la anulación manual para funcionar correctamente cuando se suministra energía.

Alambrado

B2, B3, BD3, KT2 están disponibles

El eje manual y la rueda manual serán reemplazados por un sello de goma si no se necesita función de anulación manual.
Los actuadores no son directamente montados. No se recomienda que los actuadores se vendan por separado.

※ Sujeto a cambios técnicos
