Descripción

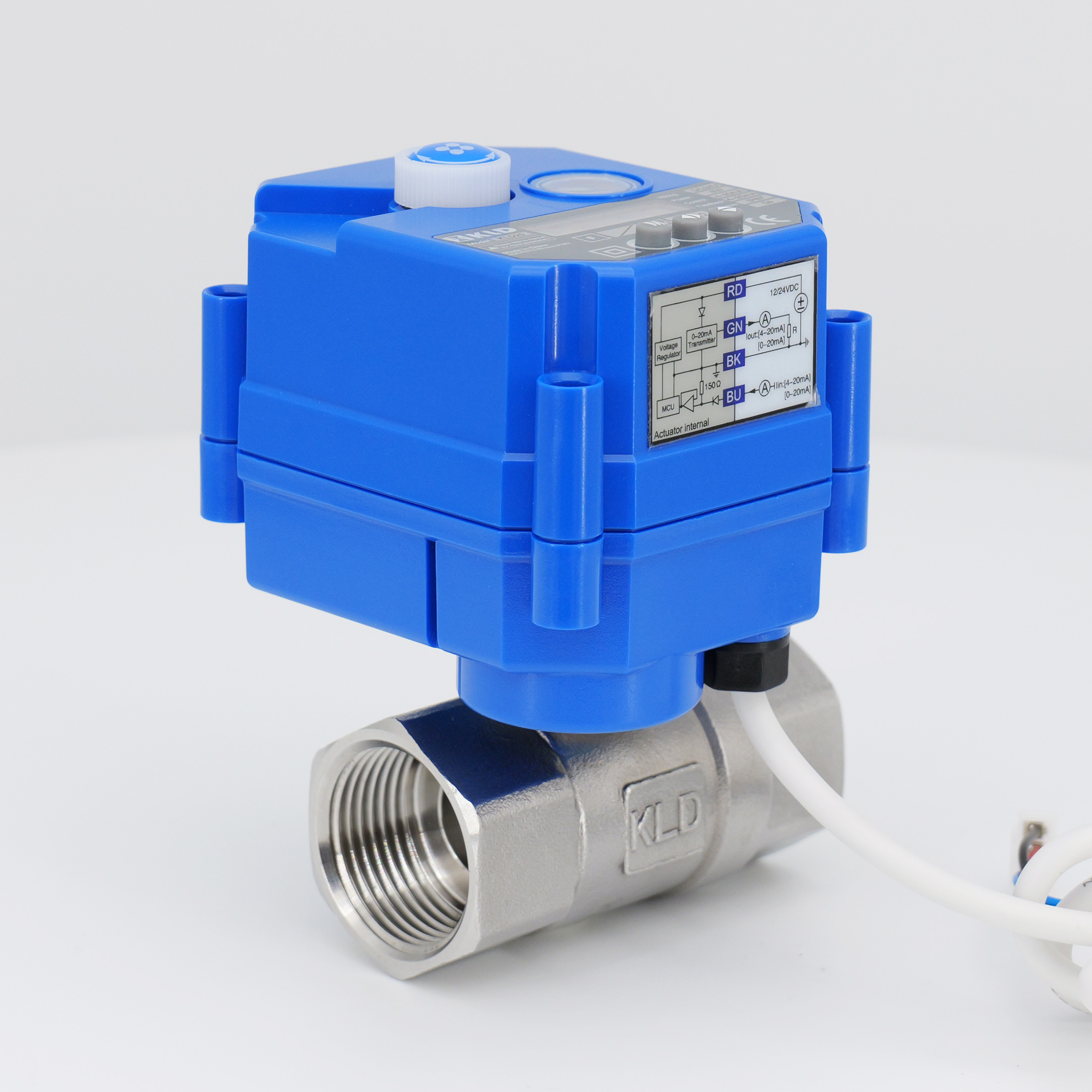

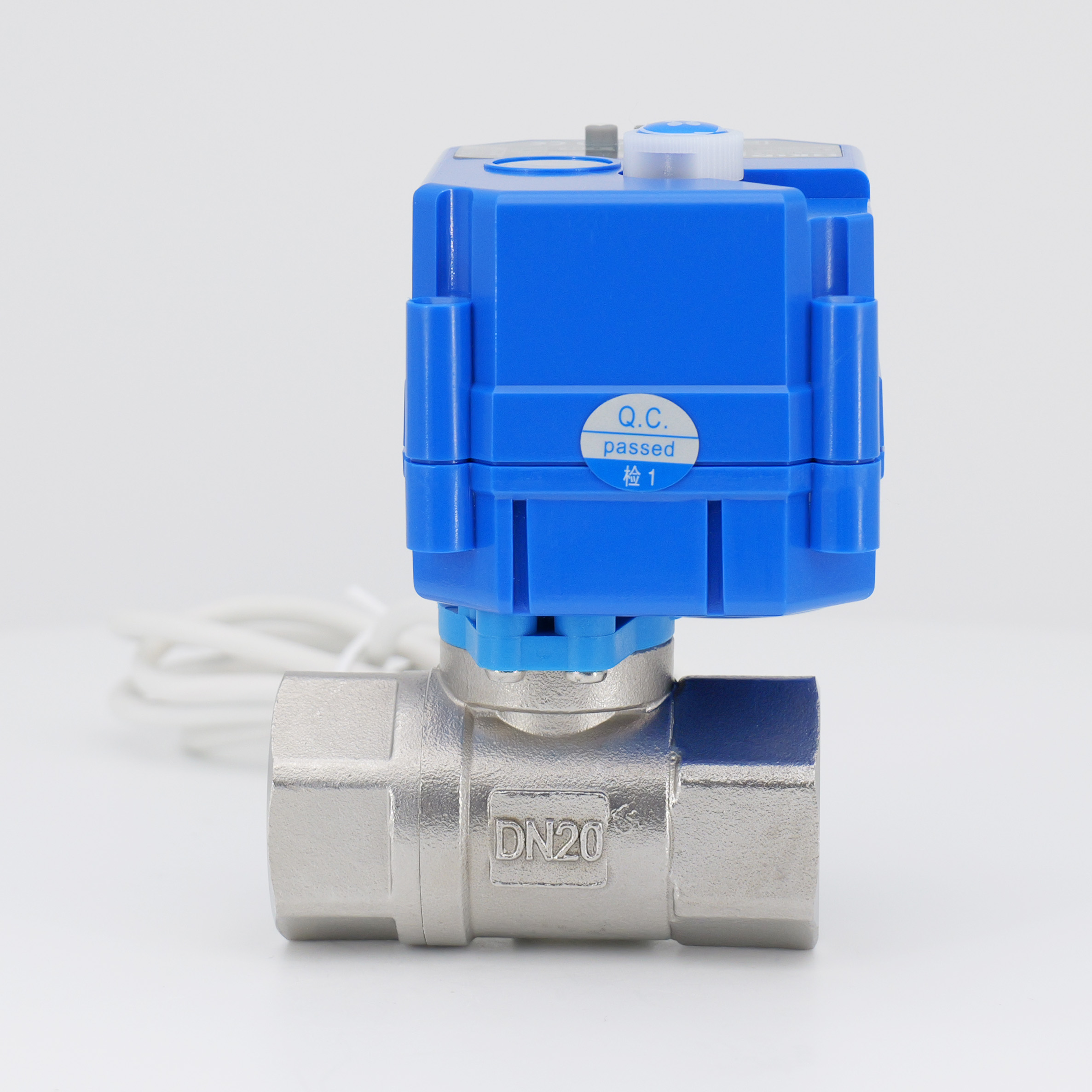

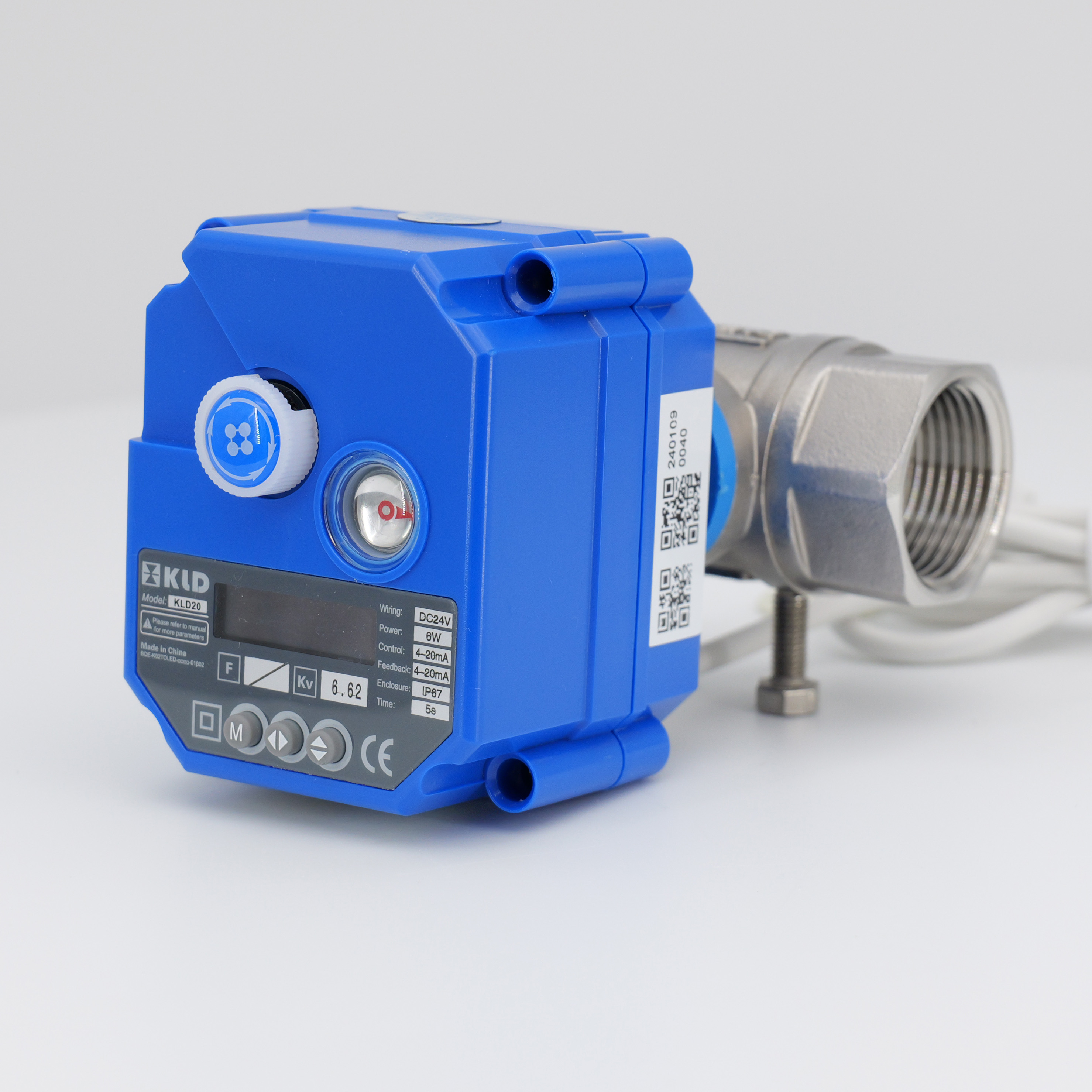

La válvula de bola motorizada de 2 vías y modulación KLD20T (1/4' a 1') cuenta con un motor especial para una larga vida útil y una salida con rodamientos, con una vida útil del actuador que alcanza hasta 500.000 ciclos. Emplea tecnología de sello flotante para evitar incrustaciones, lo que lo hace adecuado para uso estacionario a largo plazo. El tamaño compacto es ideal para equipos pequeños y el funcionamiento manual es opcional. La válvula viene con una interfaz inteligente y una pantalla OLED para indicar la posición de la válvula. Las características opcionales incluyen funcionalidad a prueba de fallas y un indicador LED para información de encendido/apagado/alarma. Función a prueba de fallos (retorno del condensador), puede elegir normalmente cerrado o normalmente abierto.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola eléctrica moduladora de 2 vías
Tamaño: DN8, DN10, DN15, DN20, DN25, DN32
Conexión: enhebrado
Presión: máximo 1.0 MPa (PN10)
Características de flujo: lineal, porcentaje igual, apertura rápida opcional
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -20 ° C a 45 ° C
La KLD 20t modulando la válvula de bola motorizada de 2 vías (1/4 'a 1 ') está diseñada para la regulación y control de fluidos, particularmente adecuado para su uso en tuberías de equipos pequeños.
Parámetros
Entrada de control: 4-20MA, 0-5V, 1-5V, 0-10V, 2-10V, 0-20MA son opcionales
Actuación positiva o actuación negativa ajustable *1
Zona muerta ajustable: 1%-9.9%
Alta precisión ± 1%
Características de flujo opcionales en lineal, que se acerca a igual porcentaje y operación rápida, etc.
* Actuación positiva: cierre de válvula 4MA; abierta de válvula de 20 mMa; Actuación negativa: abierta de válvula 4MA; cierre de válvula de 20 mMa;
Parámetros técnicos
Serie | Manual Anular | Operación Time | Laboral Voltaje | Laboral actual | Máximo Fuerza | Recinto | Máximo Presión | Medio Temperatura | Ambiente Temperatura | Humedad |
KLD 20t | Sí | alrededor de 5s | DC12V | ≈210mA | 6W | IP67 | 1.0MPA | 0-100 ℃ | -20 ℃ | ≤85% (no condensación) |
Dc24v | ≈110mA | |||||||||
AC220V | ≤10 mA |
Diagrama de componentes principales
Componentes principales
| Parte | Material |
| Vivienda de actuador | Aleación de PC ※ |
Cuerpo de válvula | Latón con niquelado, 304, 316L, 2507 |
Bola de válvula | 304, 316L, PPO, 2507, material impermeable |
Provenir | Latón, 304, 316L, 2507 |
| Asiento | Ptfe |
| Sello | EPDM, FPM, SI |
Dimensions
 |  |
Tamaño de conexión de la válvula de bola de bola completa (Unidad: MM)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Tamaño de conexión de la válvula de bola de puerto reducido (Unidad: MM)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |
Notas: la válvula de perforación reducida DN32 solo tiene latón.
| Instrucciones para la anulación manual | Características de flujo | |
 |
|  |
Guía de compra de KV [válvula de bola]
Rango de KV | lineal | acercándose a igual porcentaje | |||||||||
PI | PV | Xv | |||||||||
DN8 | 0.30-0.90 | ||||||||||
DN10 | 0.38-1.55 | 0.23 | 0.36 | 0.68 | 0.91 | 0.64 | 1.79 | ||||
DN15 | 0.64-3.20 | 0.35 | 1.53 | 1.17 | 1.79 | 2.09 | 1.55 | 5.26 | |||
DN20 | 1.82-5.16 | 1.52 | 2.38 | 3.14 | 3.41 | 7.62 | |||||
DN25 | 1.03-8.60 | 1.68 | 2.86 | 3.72 | 4.65 | 5.40 | 16.47 | ||||
DN32 | 1.30-10.40 | 2.35 | 3.90 | 4.93 | 6.10 | 8.54 | 8.49 | 25.60 | |||
※Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
※ Sujeto a cambios técnicos
