Descripción

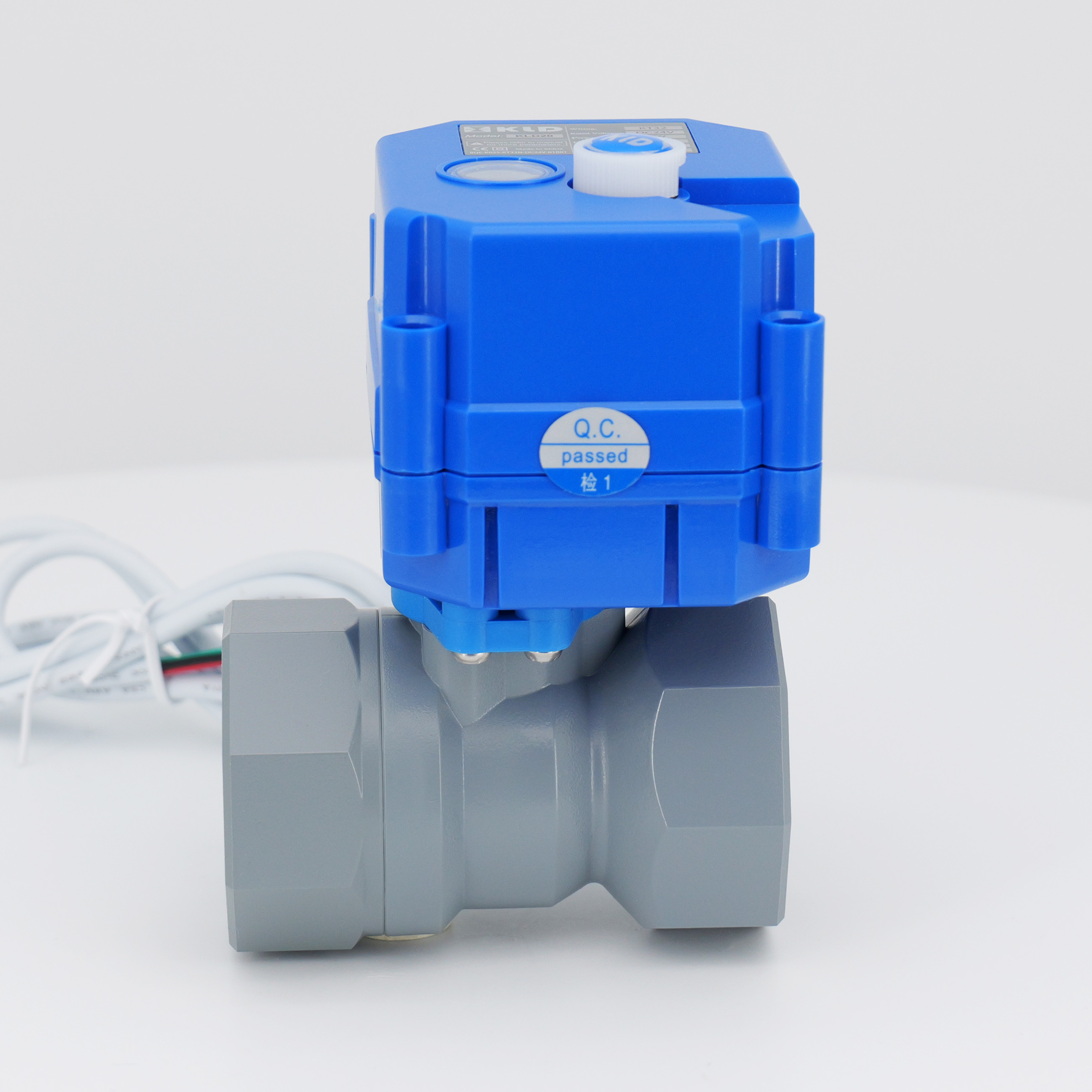

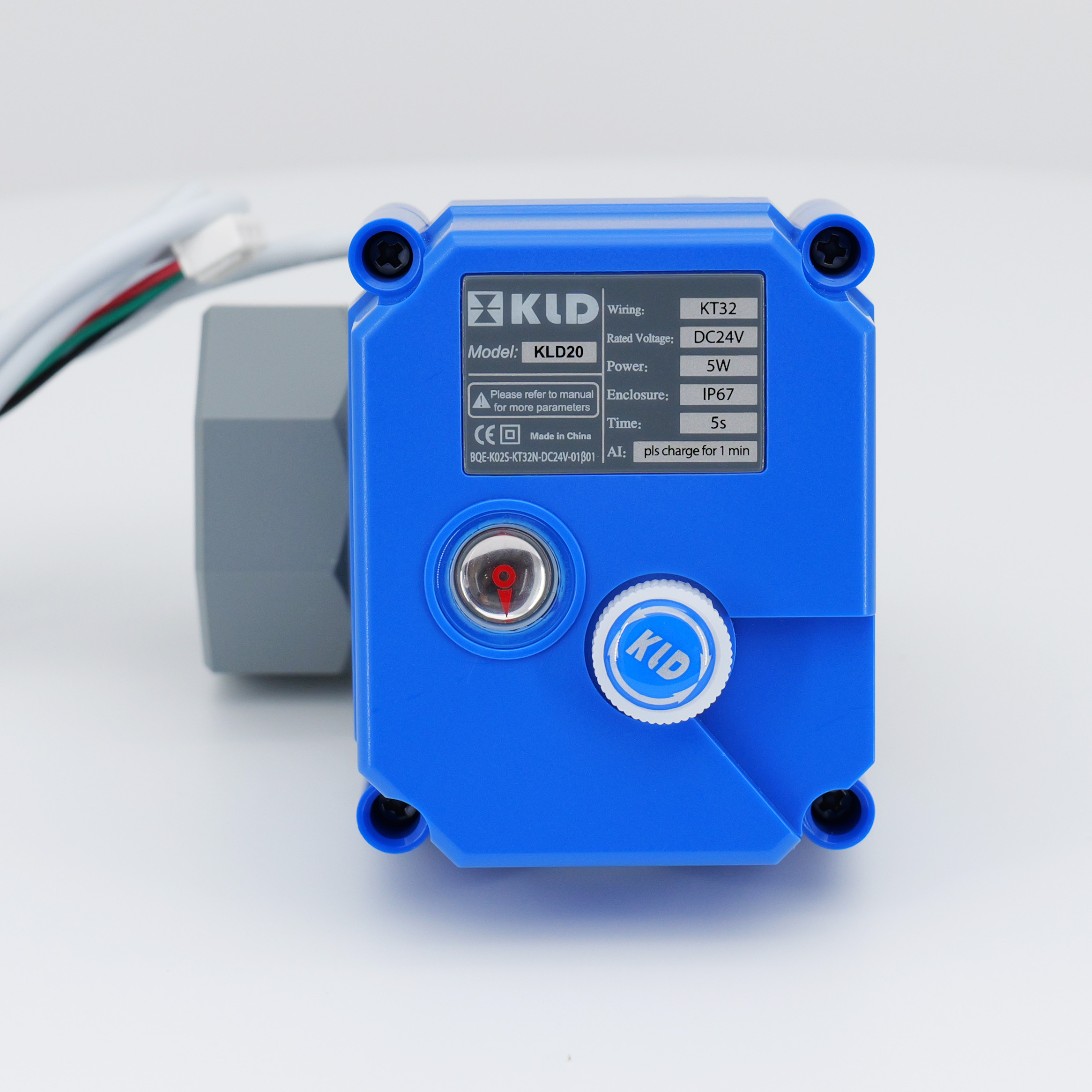

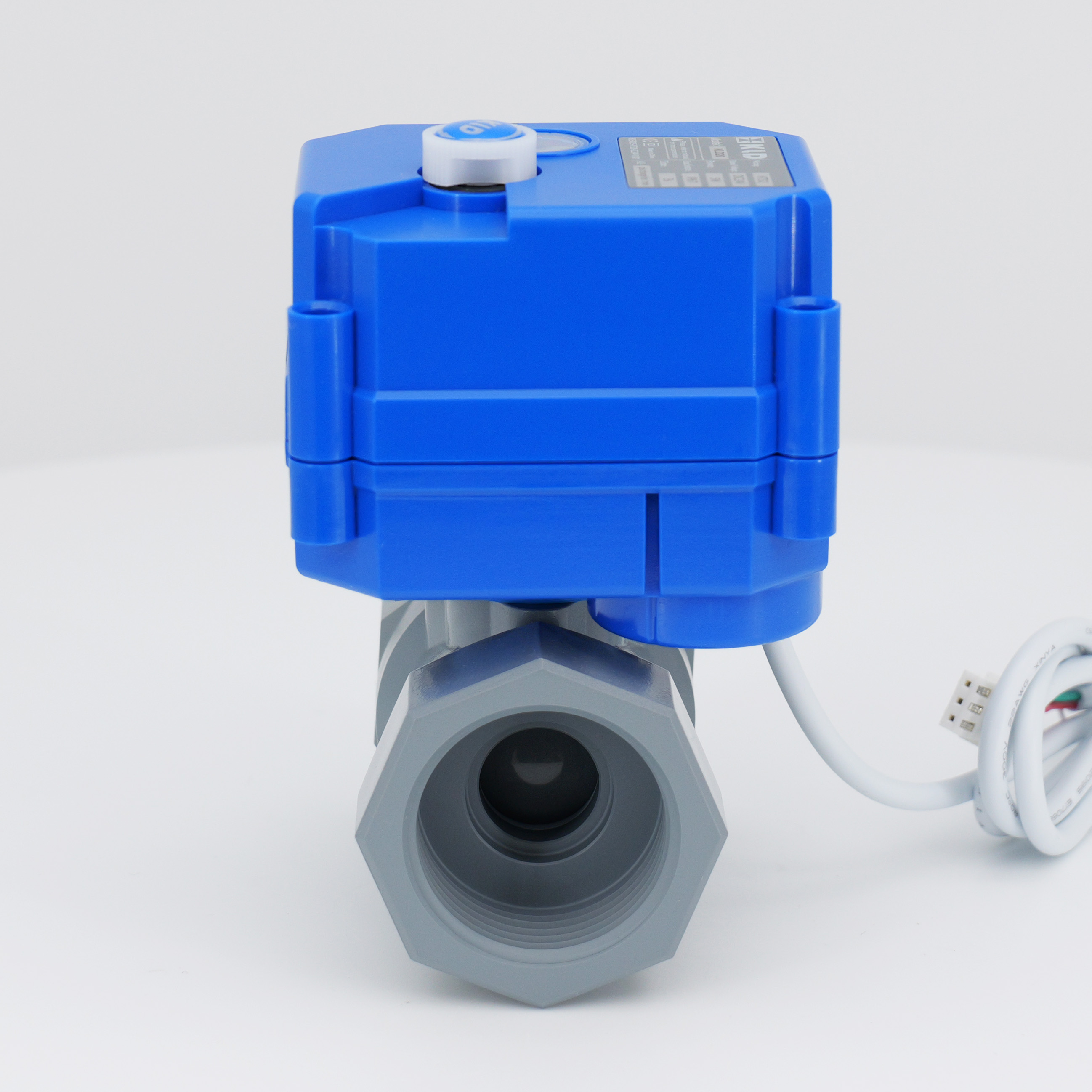

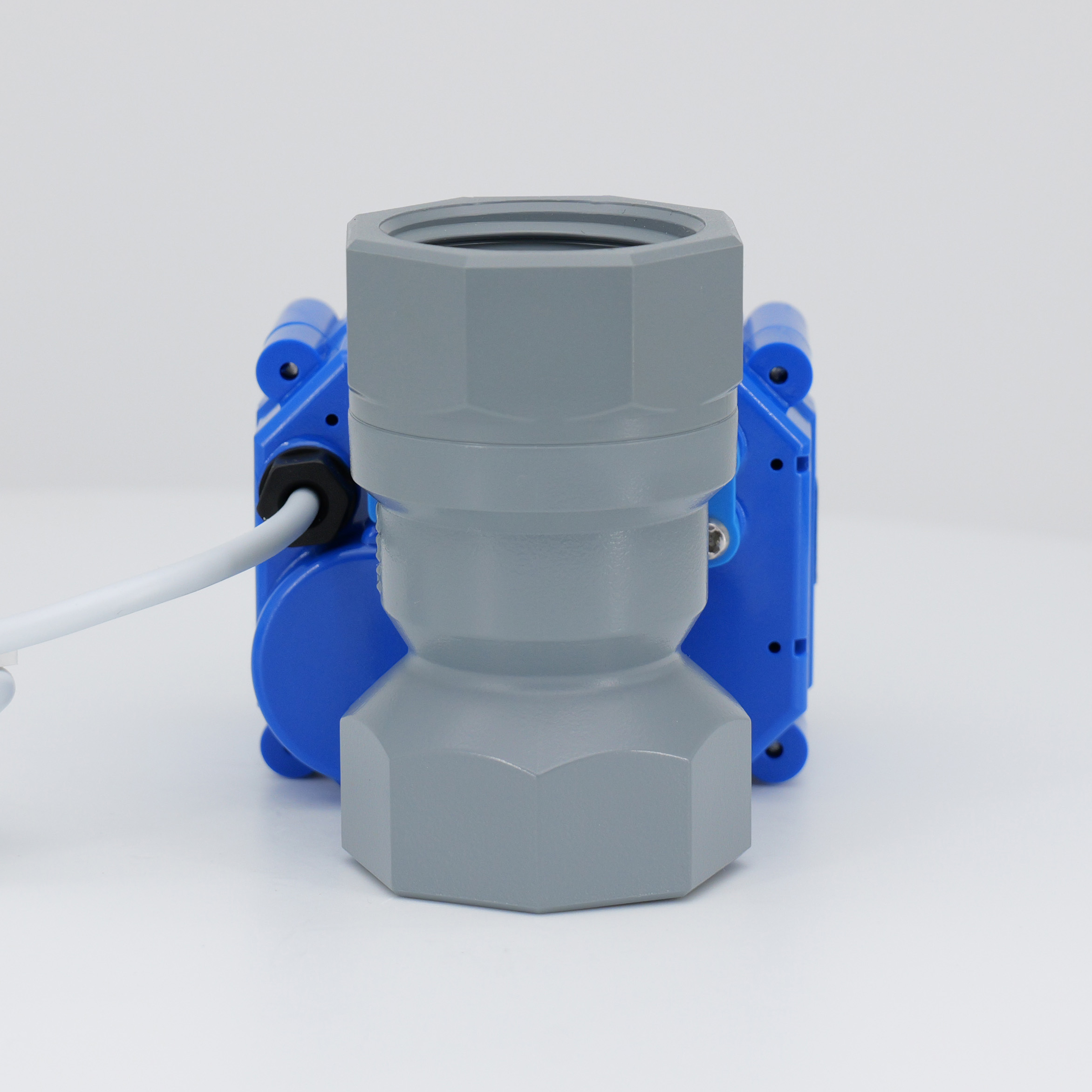

Las válvulas de bola eléctrica de la serie KLD 20S están diseñadas específicamente para esterilizadores de ozono y 2 generadores de CLO. Hecho de materiales CPVC+FPM, ofrecen una excelente resistencia a la corrosión. Estas válvulas cuentan con un tamaño compacto, adecuado para equipos a pequeña escala, e incorporan una estructura de sello flotante patentada, proporcionando una larga vida útil de hasta 70,000 a 100,000 ciclos. Tienen una clasificación de protección IP67, con un tipo F también disponible.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola eléctrica
Tamaños: DN15, DN20, DN25
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 90 ° C
Temperatura ambiente: -20 ° C a 45 ° C
Estas válvulas son adecuadas para medios corrosivos (como ácidos y álcalis), como una alternativa a válvulas solenoides poco confiables, en sistemas de tratamiento de agua ambiental y equipos de automatización industrial a pequeña escala. Son particularmente efectivos en 2 los sistemas de CLO El tamaño compacto es muy adecuado para una aplicación espacial limitada, además, es una opción muy económica para el sistema de tratamiento de agua si no le importa. Si necesita mayor caudal, puede elegir válvulas de plástico de 100n/200n en su lugar. Se proporcionan dimensiones y pesos de conexión para los diferentes tamaños.3 , O y el agua de mar.
La ejecución rápida de la versión 2S o la vida útil larga son opcionales.
CE aprobado
Aplicaciones
Utilizado para medio corrosivo como ácido y álcali, etc.
Reemplazo de Vale solenoide, particularmente cuando la válvula soienoide no puede funcionar confiando
Sistema de tratamiento de agua ambiental
Pequeño equipo de automatización industrial
Excelente en 2 el sistema Clo 3 o
Parámetros técnicos
| Serie | Voltaje de trabajo | Potencia máxima | Anulación manual | Torque máximo | Tiempo de funcionamiento | Corriente estática (DCSV) | Recinto | Max Pres- seguro | Temperatura media | Temperatura ambiente | Humedad | |||
| KLD 20s | 5V | 3W | disponible | 2n.m | alrededor de 5s | IP67 0-15MA | F TIPO <65MA | IP67 | Tipo F | 1.0MPA | 0-90 ° C | -20 ° C | ≤85% no condensación | |
| 12V, 24 V | 4W | |||||||||||||
| 110V, 220V | 5W | |||||||||||||
Diagrama de componentes principales
Componentes principales
Regiones | Material |
Cuerpo de válvula | CPVC |
Bola de válvula | CPVC |
Provenir | CPVC |
Asiento | Ptfe |
| Sello | FPM |
| Alojamiento | Aleación de PC ※ |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.
Dimensión
|  |
Tamaño de conexión de la válvula de bola de plástico (roscado) (Unidad: MM)
Tamaño de conexión de la válvula de bola de plástico (toma) (unidad: mm)
Notas: El tamaño se puede cambiar a 1/2 'y 3/4 '. La anulación de manuái se puede sacar. La dimensión es la misma, solo sin manuáiwei.
 | Instrucciones para la anulación de manuái:
|
Podemos aceptar la personalización de comentarios. Por favor, las ventas de contacto para obtener más detalles.
El eje manual y la rueda manual serán reemplazados por otra cubierta superior si no se necesita función de anulación manual.
Los actuadores no son directamente monitoreados. No se recomienda que los activadores se vendan por separado.
※ Sujeto a cambios técnicos
