Descripción
La válvula de mariposa tipo wafer motorizada KLD200 (metal) está construida con un cuerpo de aluminio fundido a presión y un disco de acero inoxidable 304 o 316, lo que proporciona un rendimiento confiable y buena resistencia a la corrosión. Cuenta con una función a prueba de fallos y ofrece la opción de funcionamiento normalmente abierto o normalmente cerrado, lo que la convierte en una alternativa robusta a las válvulas solenoides. La válvula se acciona eléctricamente e incluye una anulación manual mediante una llave hexagonal para una operación segura y conveniente durante un corte de energía. Con su diseño compacto, es ideal para la integración en equipos pequeños y admite automatización por control remoto. La válvula también cuenta con un índice de protección IP67, lo que garantiza un excelente rendimiento a prueba de agua y polvo.
Las especificaciones técnicas incluyen
Tipo de válvula: Válvula de mariposa tipo wafer motorizada
Tamaños: DN32 , DN50
Presión: Máximo 1,6 MPa
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
Clase de protección: IP67
Anulación manual: llave hexagonal (para usar en situaciones sin energía)
La válvula de mariposa tipo wafer motorizada KLD200 destaca por su diseño compacto, larga vida útil (hasta 20.000 ciclos) y aplicación versátil en tratamiento de agua, sistemas de ahorro de agua y otros equipos automatizados ecológicos. Hay disponibles versiones de alta velocidad y larga duración para adaptarse a diferentes necesidades operativas.
Versión de funcionamiento rápido o vida útil larga son opcionales.
Certificado CE.
Aplicaciones
Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.6MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/ BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/ 36W@KT | 10s | ||||
20 nm 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Notas: El tipo S adopta retroalimentación de micromovimiento, que puede mantener el estado de la señal después de un corte de energía con un ligero retraso en relación con la acción de la posición de la válvula. Si se requiere una señal de retroalimentación síncrona con la posición de la válvula, se recomienda la solución de retroalimentación del relé 200C-J y se pueden obtener parámetros técnicos detallados consultando a nuestro servicio de atención al cliente.

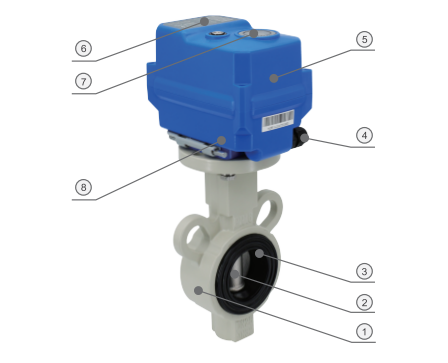

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | Aluminio fundido a presión | 1 |
| 2 | Desct | 304/ 316 | 1 |
| 3 | Caza de focas | EPDM/NBR | 1 |
| 4 | Conector de cable | Nailon niquelado/ latón | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

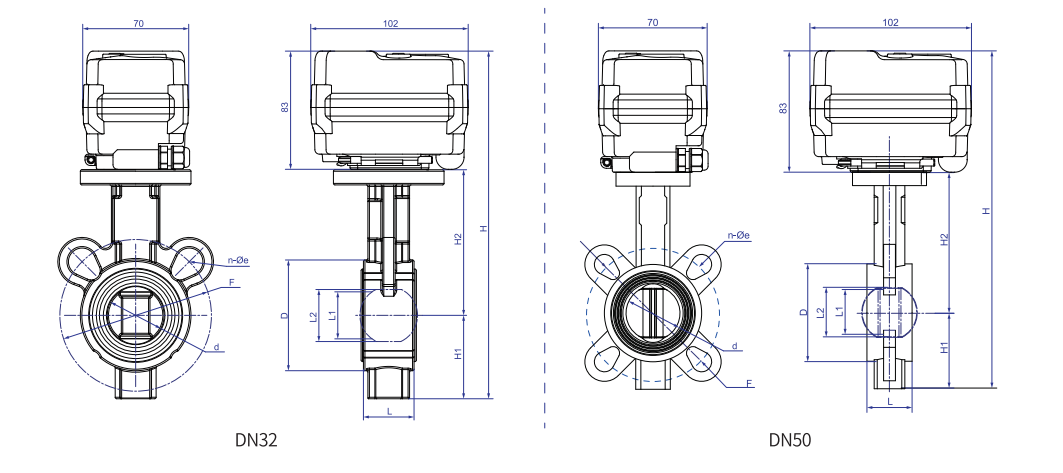

Dimensiones【DN32-DN50】
Dimensiones (mm)
DN | d | D | F | L | L1 | L2 | H1 | H2 | H | norte-φe | W (kg) |
| DN32 | 37 | 73.0 | 100 | 33.4 | 31 | 34.3 | 55 | 96 | 234 | 2-18 | - |
| DN50 | 51 | 89.5 | 125 | 42.5 | 45 | 46.8 | 72 | 133 | 288 | 4-18 | - |
Datos funcionales
Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 Tipo F [a prueba de humedad, añadiendo calentador deshumidificador] Según Q/12NK 4404-2023 |
Anulación manual | Llave hexagonal a juego (solo se usa sin energía) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
