Descripción

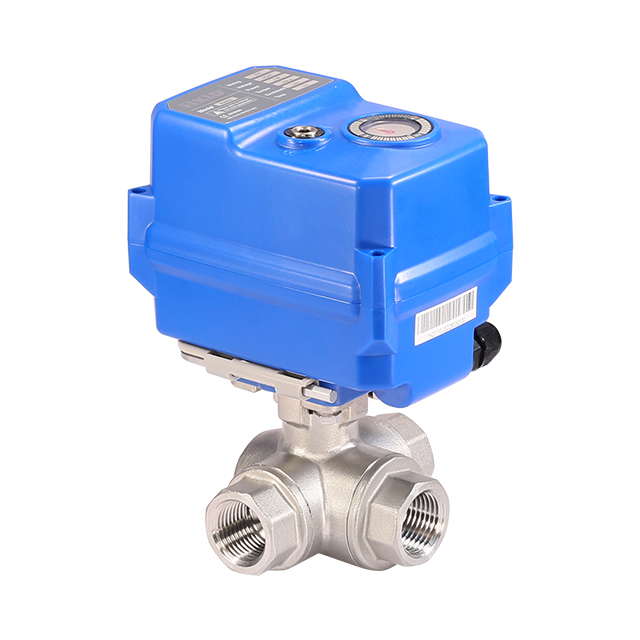

La válvula de bola motorizada de 3 vías KLD200 está disponible en varios materiales de cuerpo, incluidos SS304, SS316 y latón niquelado, lo que proporciona una excelente resistencia a la corrosión y flexibilidad para diferentes medios y condiciones ambientales. Cuenta con una función a prueba de fallas, que permite seleccionar entre operación normalmente abierta o normalmente cerrada, lo que la convierte en una alternativa duradera y eficiente a las válvulas solenoides. El motor sin escobillas garantiza un rendimiento estable y confiable, mientras que la llave hexagonal incluida permite la anulación manual segura durante un corte de energía. Con su diseño compacto y su grado de protección IP67, la válvula es resistente al agua y al polvo, ideal para su integración en sistemas automatizados y equipos pequeños.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola motorizada de 3 vías
Material del cuerpo: SS304, SS316 o latón niquelado
Tipo de conexión: hilo
Tamaños disponibles: DN25
Clasificación de presión: Máximo 1,0 MPa
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
Anulación manual: llave hexagonal (para usar en situaciones sin energía)
La válvula de bola motorizada de 3 vías KLD200 se usa ampliamente en sistemas de tratamiento de agua, aplicaciones de ahorro de agua y otros equipos de control automatizado ecológicos. Ofrece una larga vida útil de hasta 20.000 ciclos y están disponibles versiones estándar y de alta velocidad para adaptarse a diversos requisitos operativos.
Certificado CE
Aplicaciones
Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/ BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/36W@KT | 10s | ||||
20 nm/ 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/ KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Notas: El tipo S adopta retroalimentación de micromovimiento, que puede mantener el estado de la señal después de un corte de energía con un ligero retraso en relación con la acción de la posición de la válvula. Si se requiere una señal de retroalimentación síncrona con la posición de la válvula, se recomienda la solución de retroalimentación del relé 200C-J y se pueden obtener parámetros técnicos detallados consultando a nuestro servicio de atención al cliente.

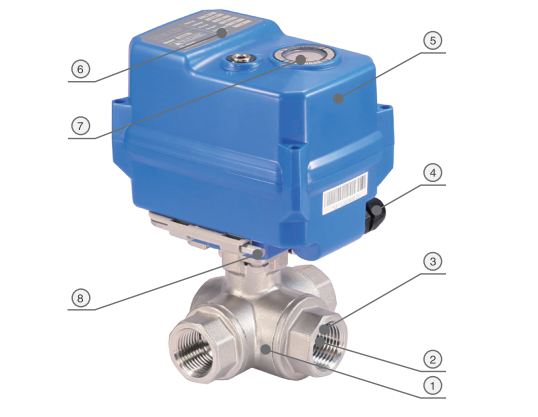

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/ 316L/ latón niquelado | 1 |
| 2 | Pelota | 304/ 316L/ material resistente al desgaste | 1 |
| 3 | Asiento | Ptfe | 1 |
| 4 | Conector de cable | Nailon/latón niquelado | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

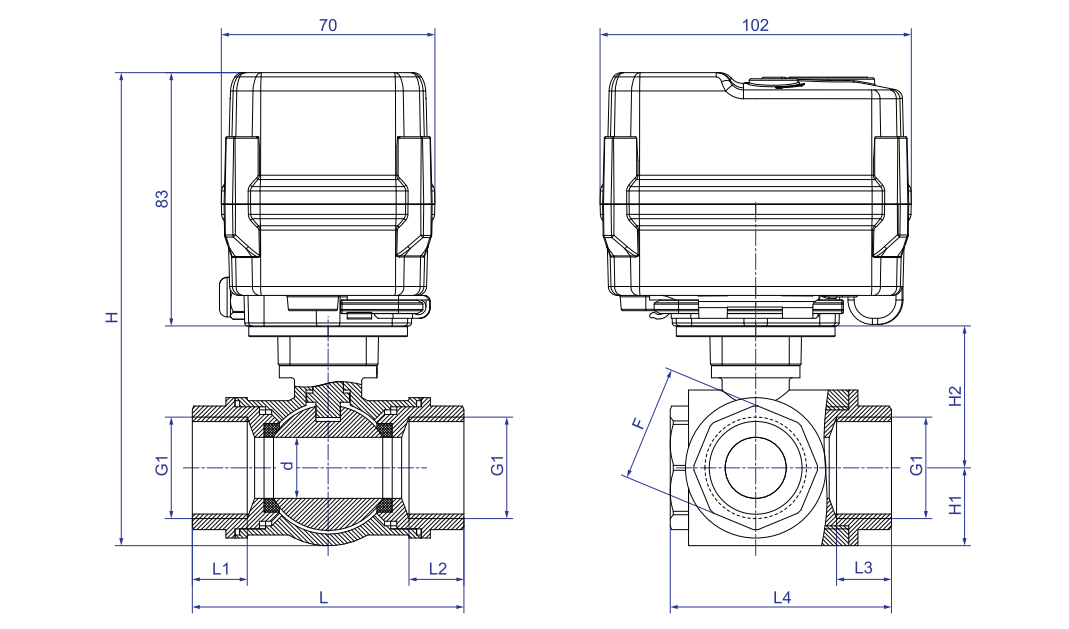

Dimensiones【DN25】
Dimensiones (mm)
DN | d | G1 | L1 = L2 = L3 | L | L4 | H1 | H2 | H | F | W (kg) |
DN25 | 20 | G1 ' | 18 | 89 | 72.5 | 25.5 | 46.5 | 155 | 38 | - |
Notas: BSP, NPT, GB, etc. son opcionales.
Datos funcionales
Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 Tipo F [a prueba de humedad, añadiendo calentador deshumidificador] Según Q/12NK 4404-2023 |
Anulación manual | Llave hexagonal a juego (solo se usa sin energía) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
