Válvulas de bola motorizadas: lo que son y cómo funcionan

Introducción

En los sistemas de control de fluidos modernos, la automatización juega un papel fundamental en la mejora de la eficiencia, la precisión y la seguridad. Entre los nuezes, las válvulas de bola motorizadas son una de las válvulas de automatización más utilizadas.

Estos dispositivos combinan el diseño simple pero efectivo de una válvula de bola tradicional con un actuador de motor eléctrico que automatiza el proceso de apertura y cierre. Desde sistemas HVAC hasta plantas de tratamiento de agua y control de procesos industriales, se eligen válvulas de bola motorizadas para su confiabilidad, precisión y adaptabilidad.

Este artículo proporcionará una introducción detallada de lo que son las válvulas de bola motorizadas y cómo funcionan , al tiempo que explican sus características, ventajas, aplicaciones y consideraciones clave al seleccionar una. Al final, tendrá una comprensión profunda de estas válvulas y cómo se pueden aplicar a su sistema específico.

¿Qué es una válvula de bola motorizada?

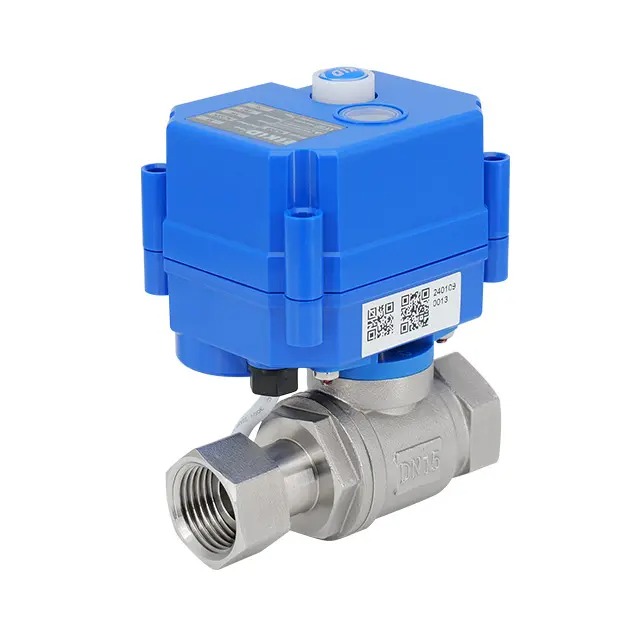

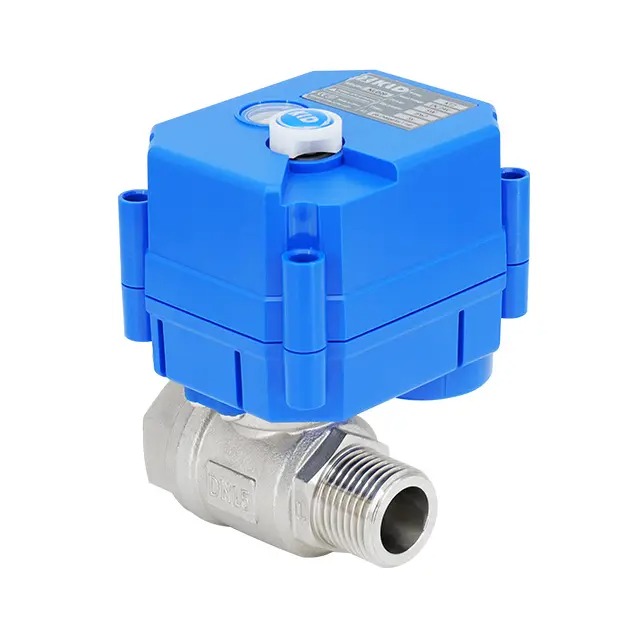

Una válvula de bola motorizada es un tipo de válvula de cuarto de vuelta que utiliza un motor eléctrico para rotar una bola con un orificio a través de su centro. Cuando se alinea con la tubería, el fluido fluye libremente; Cuando se gira 90 grados, el pasaje está bloqueado. A diferencia de las válvulas de bola manuales, que requieren intervención humana, versiones motorizadas automatizan este proceso, lo que permite el control remoto, la integración lógica programable y el tiempo preciso.

A veces se les conoce como válvulas de bola eléctrica o válvulas de bola accionadas , y generalmente consisten en dos partes principales:

1. El cuerpo de la válvula de bola , donde se controla el flujo.

2. El actuador eléctrico : un dispositivo motorizado montado en la parte superior de la válvula que proporciona rotación automatizada.

Esta combinación crea una solución versátil para aplicaciones que requieren cierre frecuente o automatizado, conmutación de flujo o integración del sistema.

¿Cómo funciona una válvula de bola motorizada?

El funcionamiento de una válvula de bola motorizada se puede resumir en tres etapas: entrada de señal, actuación del motor y control de posición de la válvula.

1. Entrada de señal : se envía una señal eléctrica (CA o CC, dependiendo del diseño) desde un controlador, interruptor o sensor.

2. Actuación del motor : el motor dentro del actuador convierte la energía eléctrica en par mecánico, girando el vástago y la bola de la válvula.

3. Posicionamiento de la válvula : dependiendo del tipo, la válvula puede funcionar como:

• Encendido/apagado (dos posiciones): la pelota está completamente abierta o completamente cerrada.

• Modulación (control proporcional): la válvula se abre en diversos grados basados ​​en la intensidad de la señal, lo que permite una regulación precisa del flujo.

Una caja de cambios incorporada a menudo reduce la velocidad del motor al tiempo que aumenta el torque, asegurando un funcionamiento suave y evitando daños al asiento de la válvula. Algunos diseños incluyen interruptores de límite para detener el motor una vez que se alcanza la posición deseada.

Tabla: Comparación de válvulas de bola motorizadas de encendido/ apagado Válvulas de bola motorizadas moduladasvs.

Componentes clave de una válvula de bola motorizada

Para comprender mejor cómo funcionan estas válvulas, descompongamos sus componentes esenciales:

• Cuerpo de la válvula: generalmente hecho de latón, acero inoxidable o PVC, dependiendo de que el medio se maneje.

• Bola y asiento: la bola maquinada con precisión gira dentro de los asientos de teflón o elastómero para un sellado ajustado.

• STEM: conecta la pelota al actuador.

• Alcicultor del actuador: Encubres el motor eléctrico, los engranajes y la electrónica.

• Caja de cambios: reduce la velocidad del motor mientras aumenta el torque.

• Interruptores o sensores de límite: detectar la posición de la válvula y detener el motor cuando se alcancen los límites.

Estos componentes funcionan en armonía para ofrecer un control de flujo automatizado confiable con afectación mínima del operador.

Ventajas de usar una válvula de bola motorizada

Las válvulas de bola motorizadas ofrecen múltiples beneficios en comparación con las válvulas manuales o solenoides tradicionales.

1. Automatización y control remoto : no se necesita intervención manual; Pueden ser controlados por sensores, temporizadores o sistemas de gestión de edificios.

2. Eficiencia energética : una vez que la válvula alcanza su posición, la mayoría de los diseños consumen poca o ninguna potencia.

3. Durabilidad : las válvulas de bola inherentemente tienen bajo desgaste y un excelente rendimiento de sellado.

4. Versatilidad : disponible en una amplia gama de tamaños, materiales y opciones de voltaje.

5. Control de precisión : las versiones de modulación permiten la regulación fina.

6. Seguridad y confiabilidad : ideal para el cierre de emergencia y los entornos peligrosos.

Tabla: Comparación de válvulas de bola motorizadas de encendido/apagado frente a las válvulas de bola motorizadas moduladas

Aplicaciones comunes de válvulas de bola motorizadas

Las válvulas de bola motorizadas se adoptan ampliamente en todas las industrias debido a su confiabilidad y adaptabilidad. Algunas aplicaciones clave incluyen:

• Sistemas HVAC: para controlar el agua fría, el agua caliente o los bucles de glicol.

• Tratamiento de agua: cierre automatizado y conmutación de flujo en sistemas de purificación y distribución.

• Riego: control remoto o automatizado para una distribución eficiente del agua.

• Procesamiento químico: manejo de fluidos agresivos o corrosivos de manera segura.

• Alimentos y bebidas: válvulas de acero inoxidable de grado higiénico para el control de procesos.

• Petróleo y gas: cierre automatizado en tuberías y sistemas de seguridad.

Su flexibilidad los hace adecuados donde sea que el control de fluido automatizado sea esencial.

Elegir la válvula de bola motorizada derecha

Al seleccionar una válvula de bola motorizada, se deben evaluar varios factores:

1. Compatibilidad del material : material del cuerpo de la válvula de coincidencia (latón, acero inoxidable, PVC) con los medios.

2. Requisitos de tamaño y flujo : garantice un diámetro adecuado para el caudal deseado.

3. Voltaje y fuente de alimentación : elija entre CA (24V, 110V, 220V) o DC (5V, 12V, 24V)

4. Tipo de control : decida entre operación de encendido/apagado o modulación.

5. Medio ambiente : considere la calificación IP para condiciones al aire libre o húmeda.

6. Ciclo de trabajo : para la operación frecuente, los actuadores seleccionados clasificados para el deber continuo.

Escenario de selección de ejemplo:
para un sistema de riego de invernadero, una válvula de bola motorizada PVC de 24 V DC sería ideal debido a la resistencia a la corrosión, la seguridad de bajo voltaje e integración automatizada con un sistema de sensores de humedad.

Consejos de mantenimiento y solución de problemas

Las válvulas de bola motorizadas requieren relativamente poco mantenimiento, pero la inspección regular mejora la longevidad.

• Verificaciones de rutina: inspeccionar periódicamente el cableado, la alojamiento del actuador y las sellos de la válvula.

• Lubricación: la mayoría de las válvulas de bola son autocrutadoras, pero verifique la orientación del fabricante.

• Limpieza: Retire los desechos o la escala de los asientos de la válvula si se produce fugas.

• Pruebas: bicicleta la válvula ocasionalmente para evitar pegarse.

• Solución de problemas de problemas comunes:

• No responda → Verifique la fuente de alimentación y el cableado.

• Actuación lenta → posible desgaste de bajo voltaje o caja de cambios.

• Fugas → Inspeccionar sellos o reemplace los asientos de la válvula.

Al aplicar estas prácticas, las válvulas de bola motorizadas pueden permanecer confiables durante años con una intervención mínima.

Conclusión

Una válvula de bola motorizada es más que un dispositivo de cierre automatizado: es una solución versátil y eficiente para un control de fluido preciso en múltiples industrias. Al comprender qué son, cómo funcionan y cómo elegir el modelo correcto, las empresas y los diseñadores de sistemas pueden optimizar el rendimiento, ahorrar energía y mejorar la confiabilidad. Ya sea que se use en HVAC, riego o automatización industrial, estas válvulas continúan demostrando su valor en la ingeniería moderna.

Preguntas frecuentes

1. ¿Cuál es la principal diferencia entre una válvula de bola motorizada y una válvula solenoide?
Una válvula de bola motorizada utiliza un motor eléctrico para la actuación y puede permanecer en posición sin consumir energía, mientras que una válvula solenoide se basa en una bobina electromagnética y generalmente requiere energía continua.

2. ¿Puede una válvula de bola motorizada regular el flujo, o es solo para control de encendido/apagado?
Ambas opciones existen. Los modelos estándar proporcionan control de encendido/apagado, mientras que las válvulas de bola motorizadas moduladas permiten una regulación de flujo precisa.

3. ¿Son las válvulas de bola motorizadas adecuadas para uso al aire libre?
Sí, si el actuador tiene una calificación IP adecuada para el polvo y la resistencia al agua. Siempre coincida con el entorno con la clasificación de protección de la válvula.

4. ¿Cuánto tiempo duran las válvulas de bola motorizadas?
Con la selección de material adecuada y el mantenimiento periódico, pueden durar muchos años, a menudo superando los 50,000 ciclos.

5. ¿Qué opciones de energía están disponibles para las válvulas de bola motorizadas?

Están comúnmente disponibles en 12V DC, 24V DC, 24V AC, 110V AC y 220V de AC, dependiendo de los requisitos del sistema.
