El control de procesos modernos, los sistemas HVAC comerciales y la gestión de fluidos industriales comparten una realidad operativa fundamental: requieren una regulación exacta de los parámetros. Mantener temperaturas espaciales precisas, equilibrar mezclas químicas y controlar la presión del vapor no se puede lograr mediante un simple aislamiento binario. Los sistemas exigen ajustes continuos y dinámicos para adaptarse a las diferentes condiciones de carga.
Depender de mecanismos deficientes de control de flujo introduce graves costos sistémicos. Se desperdicia energía cuando los sistemas compensan en exceso el flujo impreciso. El equipo sufre un desgaste acelerado, particularmente debido al punto muerto de la bomba cuando el flujo se restringe incorrectamente. La inestabilidad del proceso genera productos fuera de especificaciones y compromete la seguridad. El uso de válvulas no moduladoras para aplicaciones de estrangulamiento invita específicamente a una rápida degradación mecánica, ya que estos componentes no están diseñados para resistir las fuerzas destructivas del flujo parcial de alta velocidad.
Especificar la válvula moduladora correcta requiere alinear la mecánica del cuerpo de la válvula, la tecnología del actuador y la infraestructura de la señal de control con las propiedades físicas específicas del medio del sistema.
Control proporcional: una válvula moduladora ajusta el flujo entre 0% y 100%, lo que permite un flujo parcial preciso basado en señales de control analógicas o digitales continuas, a diferencia de las válvulas de encendido/apagado estándar.
Sinergia de componentes: la modulación eficaz requiere el emparejamiento correcto del cuerpo de la válvula, el actuador (neumático o eléctrico) y un posicionador inteligente para eliminar la histéresis.
El tamaño es fundamental: seleccionar una válvula basándose simplemente en el tamaño de la tubería conduce al fracaso; Es obligatorio calcular con precisión el coeficiente de flujo (Cv) para evitar la cavitación, el flujo obstruido y la oscilación de la válvula.
Geometría específica de la aplicación: Las válvulas de globo, de bola con puerto en V y de mariposa de alto rendimiento ofrecen características de rango y caída de presión muy diferentes, lo que determina su idoneidad para vapor, lodos o agua enfriada.
La regulación dinámica del flujo constituye el requisito básico para los sistemas modernos de manipulación de fluidos. Las instalaciones deben mantener puntos de ajuste específicos del sistema bajo condiciones de carga que varían constantemente. Un conjunto de control modulante logra esto operando en parte o en todo su rango de recorrido, ajustando continuamente la restricción en la red de tuberías para que coincida con las demandas en tiempo real del circuito del proceso. No es posible alcanzar este nivel de control con componentes de tuberías estándar.
La diferencia operativa entre estados binarios y estrangulamiento continuo dicta la selección de válvula. Las válvulas de apertura/cierre, comúnmente conocidas como válvulas de aislamiento, funcionan estrictamente en dos posiciones: completamente abiertas para permitir el máximo flujo o completamente cerradas para detener el flujo por completo. Las válvulas de compuerta y las válvulas de bola de puerto estándar entran en esta categoría. Su geometría interna minimiza la caída de presión cuando están abiertas y proporciona un sello hermético cuando están cerradas.
El control de flujo proporcional requiere un dispositivo capaz de funcionar entre 0% y 100% abierto. Esta estrangulación continua permite un flujo parcial. Intentar utilizar una válvula de aislamiento estándar para la modulación introduce fallas mecánicas inmediatas. Cuando se deja una compuerta estándar o una válvula de bola parcialmente abierta, la velocidad del fluido a través de la restricción estrecha aumenta dramáticamente. Este flujo de alta velocidad provoca trefilado, una erosión física grave del asiento y los internos de la válvula. El fluido literalmente corta canales en el metal. Además, las válvulas de aislamiento estándar presentan características de flujo no lineal. Un cambio del 10% en la posición de la válvula no equivale a un cambio predecible en el caudal, lo que hace imposible un control preciso para el controlador del sistema.

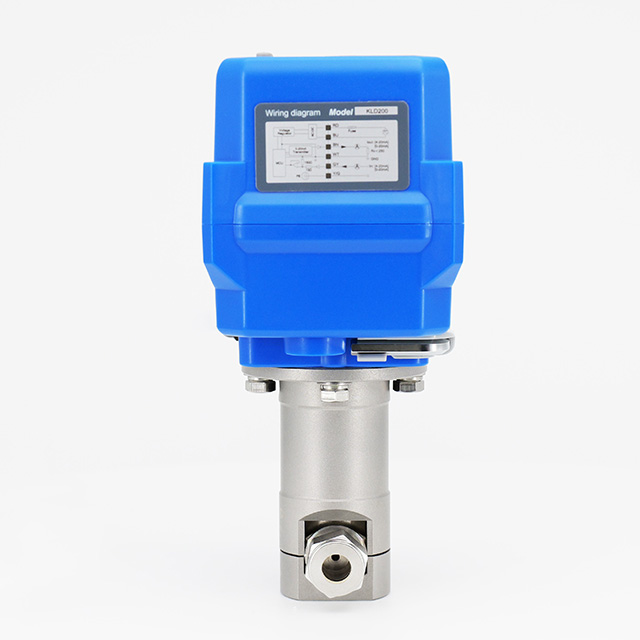

Un bucle de control de modulación funcional se basa en tres componentes distintos que trabajan juntos. Si un componente falla o se especifica incorrectamente, todo el circuito de control se vuelve inestable.
Cuerpo y moldura de válvula: Este es el elemento de restricción mecánica ubicado dentro de la tubería. La moldura consta del tapón, disco o bola, junto con el asiento. A medida que la moldura se mueve con respecto al asiento, altera físicamente el área de flujo, cambiando el caudal y la presión del medio que pasa.
Actuador: El actuador proporciona la fuerza motriz física necesaria para mover el interno contra la presión del fluido. Los actuadores traducen la energía en movimiento mecánico y normalmente utilizan motores eléctricos, diafragmas neumáticos o pistones hidráulicos. Deben generar suficiente empuje para superar la fricción estática y las fuerzas dinámicas de los fluidos.
Posicionador: El posicionador actúa como el cerebro local del conjunto. Crea un circuito de retroalimentación al comparar la señal de control entrante del sistema central con la posición física real del vástago de la válvula. Si la válvula no está exactamente donde la señal le ordena que esté, el posicionador corrige la desviación ajustando el aire o la potencia suministrada al actuador.

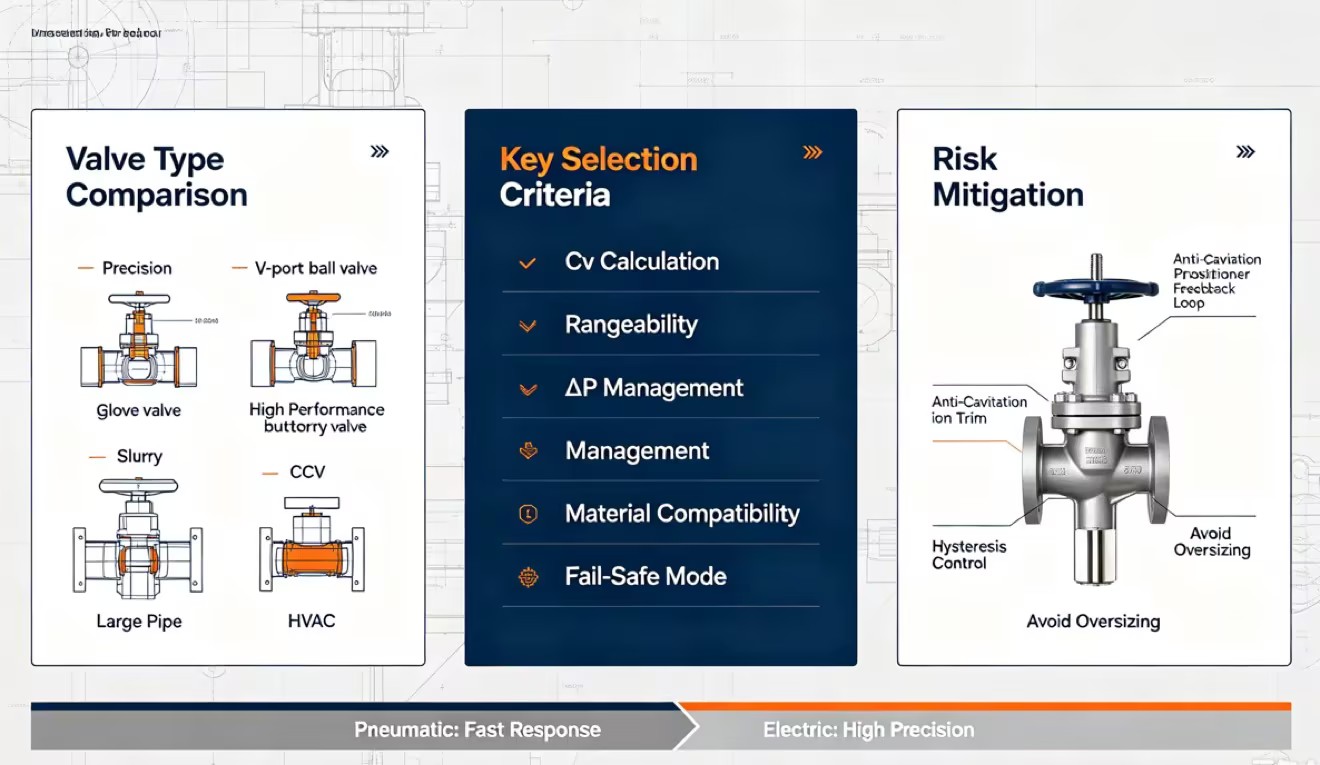

Seleccionar el elemento de restricción mecánica correcto requiere comprender las compensaciones de ingeniería de los diseños de cuerpos de válvulas primarias. Ninguna geometría de válvula única funciona para todas las aplicaciones de fluidos. Debe hacer coincidir la mecánica interna con las realidades físicas de su sistema de tuberías.
| Tipo de válvula | Movimiento primario | Mejores aplicaciones de campo | Compensaciones de ingeniería |
|---|---|---|---|
| Válvula de globo | Lineal | Colectores de vapor, gas a alta presión, estrangulación precisa | Caída de presión alta, huella física grande, pesado |
| Válvula de bola de puerto V | Giratorio | Lodos, pulpa de papel, líquidos viscosos. | Menor precisión a caudales extremadamente bajos (menos del 10%) |
| Mariposa de alto rendimiento | Rotativo (excéntrico) | Tuberías de gran diámetro, torres de enfriamiento, agua a granel | Rango limitado, riesgo de cavitación con ángulos de apertura bajos |
| Válvula de control caracterizada (CCV) | Giratorio | HVAC comercial, circuitos de agua enfriada, unidades de tratamiento de aire | Limitado a aplicaciones de presión y temperatura más bajas. |
Las válvulas de globo utilizan una mecánica de movimiento lineal, donde un tapón desciende a un asiento de anillo estacionario. Este diseño obliga al fluido a cambiar de dirección varias veces a medida que pasa a través del cuerpo de la válvula. Este camino tortuoso da como resultado excelentes capacidades de estrangulación y características de flujo altamente predecibles. La naturaleza robusta del obturador y del asiento los hace altamente resistentes al desgaste, incluso bajo altas presiones diferenciales.
Los ingenieros especifican válvulas de globo principalmente para regulación de vapor, procesos industriales de alta presión y control preciso del flujo de gas. Se destacan en aplicaciones que requieren ajustes minuciosos. Sin embargo, la compleja ruta del flujo crea una caída de presión naturalmente alta a través de la válvula, incluso cuando está completamente abierta. Las válvulas de globo también exigen una huella física más grande y requieren un espacio vertical significativo para el conjunto del actuador.
Las válvulas de bola con puerto en V modifican la bola esférica estándar mecanizando una muesca en forma de 'V' en la bola o el asiento. A medida que la válvula gira para abrirse, la forma de V mantiene una geometría específica que proporciona una característica de flujo de porcentaje igual. Incrementos iguales del recorrido de la válvula producen cambios porcentuales iguales en el caudal existente. Esta característica resulta ideal para sistemas donde la caída de presión varía ampliamente en todo el rango operativo.
La ruta de flujo directa y la acción cortante de la muesca en V hacen que estas válvulas sean muy tolerantes a los desechos. Representan la opción estándar para lodos, fluidos viscosos, procesamiento de papel y pulpa y aplicaciones de líquidos de alto flujo. La principal compensación implica la resolución del control. Las válvulas de puerto en V luchan por mantener el mismo nivel de precisión que las válvulas de globo a caudales muy bajos y, por lo general, se vuelven inestables cuando funcionan por debajo del 10 % de apertura.
Las válvulas de mariposa concéntricas estándar funcionan mal en aplicaciones de estrangulación porque el disco se arrastra a lo largo del asiento, provocando un desgaste rápido y un control errático. Las válvulas de mariposa de alto rendimiento resuelven esto utilizando discos excéntricos dobles o triples. El eje está desplazado del centro del disco y de la línea central del tubo. Esta geometría permite que el disco se aleje del asiento inmediatamente después de abrirse, lo que reduce la fricción, minimiza el desgaste y proporciona un perfil de aceleración mucho más estable.
Estas válvulas dominan los sistemas de tuberías grandes donde la instalación de una válvula de globo masiva sería físicamente imposible. Los encontrará muy utilizados en sistemas HVAC comerciales, torres de enfriamiento, enfriadores y distribución de agua municipal de gran volumen. Los usuarios deben tener en cuenta su rango limitado y el importante potencial de cavitación si se operan con ángulos de apertura muy bajos bajo una presión diferencial alta.
Las válvulas de control caracterizadas (CCV) se desarrollaron específicamente para superar las limitaciones de las válvulas de bola estándar en sistemas HVAC comerciales. Una válvula de bola estándar tiene un aumento muy rápido del flujo durante los primeros grados de apertura, lo que hace casi imposible un control preciso de la temperatura. Las CCV incorporan un disco caracterizador especializado dentro de la entrada de la válvula.
Este disco restringe el área de flujo para imitar la muy deseable característica de flujo de igual porcentaje de una válvula de globo, pero dentro del cuerpo compacto de una válvula de bola giratoria. Los CCV desempeñan un papel principal en la regulación de las unidades de tratamiento de aire, agua fría y agua fría para lograr un control de la temperatura del espacio de alta precisión dentro de los sistemas de gestión de edificios modernos.
Determinar cómo alimentar y controlar la válvula moduladora depende en gran medida de la arquitectura de la instalación existente, las condiciones ambientales y los requisitos de tiempo de respuesta específicos. El cuerpo de la válvula mecánica no puede funcionar sin una actuación adecuada y un protocolo de comunicación confiable. Debe hacer coincidir el actuador con las utilidades disponibles en el sitio de instalación.
Los actuadores neumáticos utilizan aire comprimido que actúa sobre un diafragma o pistón para generar fuerza mecánica. Siguen siendo el estándar de la industria en entornos de procesos pesados debido a sus rápidos tiempos de respuesta y sus capacidades inherentes a prueba de fallas. Al utilizar resortes internos pesados, un actuador neumático puede llevar la válvula a una posición segura inmediatamente después de la pérdida de presión de aire. También son intrínsecamente seguros, lo que los convierte en la opción predeterminada para entornos peligrosos o explosivos. El requisito obvio es una infraestructura de aire comprimido fiable, limpia y seca.
Los actuadores eléctricos utilizan trenes de engranajes impulsados por motor para posicionar la válvula. Ofrecen una precisión excepcional y se integran perfectamente con los controladores lógicos programables (PLC) modernos. Los actuadores eléctricos requieren mucho menos mantenimiento de rutina que los sistemas neumáticos, ya que eliminan la necesidad de compresores de aire, filtros y tuberías. Las ventajas y desventajas incluyen tiempos de carrera más lentos y mecanismos de seguridad más complejos. Lograr un estado a prueba de fallas con un actuador eléctrico generalmente requiere capacitores internos o sistemas de baterías de respaldo para accionar la válvula durante un corte de energía.
El actuador y el posicionador requieren una señal de control para determinar la posición deseada de la válvula. Las señales analógicas siguen siendo muy frecuentes en todas las industrias.
4-20 mA: La señal de 4-20 miliamperios es el estándar de la industria pesada. Es altamente inmune al ruido eléctrico y a la caída de voltaje en cables largos. Una lectura de 4 mA generalmente representa completamente cerrado, 20 mA representa completamente abierto y una caída a 0 mA indica instantáneamente un cable roto o una falla del sistema.
0-10 VCC: La señal de corriente continua de 0-10 voltios es común en entornos HVAC comerciales. Si bien son efectivas para distancias más cortas, las señales de voltaje son susceptibles a interferencias eléctricas y caídas de voltaje en recorridos largos, lo que puede provocar un posicionamiento inexacto de la válvula.
Los protocolos de comunicación digitales y en red están reemplazando a las señales analógicas en instalaciones avanzadas. Protocolos como Modbus, BACnet y Foundation Fieldbus permiten la comunicación bidireccional. El sistema no solo envía un comando de posición, sino que también recibe diagnósticos avanzados, retroalimentación de la posición real y datos de mantenimiento predictivo directamente desde el posicionador inteligente.
La selección de una válvula moduladora en función del diámetro de la tubería existente garantiza un rendimiento deficiente. Una especificación adecuada requiere cálculos de ingeniería rigurosos para garantizar que la válvula funcione según lo previsto sin causar fallas catastróficas en el sistema. Una válvula demasiado grande controlará mal, mientras que una válvula demasiado pequeña restringirá la capacidad máxima del sistema.
El coeficiente de flujo, o Cv, representa el estándar universal para medir la capacidad de la válvula. Técnicamente, Cv se define como el volumen de agua a 60°F (en galones estadounidenses por minuto) que fluirá a través de una válvula completamente abierta con exactamente una caída de presión de 1 psi a través de ella. Sirve como métrica de referencia para el dimensionamiento.
Calcular el Cv requerido a caudales mínimos, normales y máximos esperados no es negociable. Si una válvula está dimensionada solo para el flujo máximo, funcionará demasiado cerca de la posición cerrada durante condiciones normales, lo que provocará inestabilidad. La capacidad de rango define la relación entre el flujo máximo controlable y el flujo mínimo controlable. Una válvula con una capacidad de rango de 50:1 puede controlar con precisión el flujo hasta el 2 % de su capacidad máxima. Hacer coincidir la capacidad de rango de la válvula con las variaciones de flujo esperadas del sistema garantiza un flujo parcial preciso en todas las condiciones de operación.
La caída de presión y la velocidad del fluido comparten una relación directa. A medida que el fluido se abre paso a través de la restricción estrecha de una válvula parcialmente abierta, su velocidad aumenta significativamente, provocando una caída correspondiente en la presión localizada. Si no se gestiona esta caída de presión, se producen fenómenos físicos destructivos en el interior de las tuberías.
En aplicaciones líquidas, si la presión localizada cae por debajo de la presión de vapor del fluido, se forman burbujas de vapor. A medida que el fluido sale de la restricción y la presión se recupera, estas burbujas implosionan violentamente. Esto es cavitación. Los microchorros generados por las burbujas que implosionan arrancan el metal de los adornos de la válvula y las paredes de la tubería, sonando como grava pasando a través del sistema. En aplicaciones de gas y vapor, una caída excesiva de presión conduce a un flujo obstruido, donde el gas alcanza la velocidad sónica y el caudal no se puede aumentar independientemente de la presión aguas abajo. Los ingenieros mitigan estas fuerzas destructivas especificando internos anticavitación especializados o cuerpos de válvulas reductoras de presión de múltiples etapas.
Los materiales físicos que componen el cuerpo de la válvula y los sellos internos deben resistir la temperatura, la corrosividad y el perfil de presión del medio. Las aplicaciones estándar utilizan cuerpos de acero al carbono o hierro fundido, mientras que los entornos corrosivos exigen acero inoxidable 316, aleaciones dúplex o revestimientos de polímeros especializados. Los materiales de asiento blandos como PTFE o PEEK proporcionan un cierre excelente pero tienen límites de temperatura estrictos. Los asientos metálicos que utilizan revestimientos de Stellite soportan temperaturas extremas y lodos abrasivos, pero permiten fugas menores.
Las capacidades de cierre aceptables están definidas por las clasificaciones de fugas de asiento ANSI/FCI 70-2. Una válvula moduladora es principalmente un dispositivo regulador, no una válvula de aislamiento. Las fugas de Clase IV son estándar para las válvulas de control con asiento metálico, lo que permite una fuga del 0,01% de la capacidad nominal de la válvula cuando está completamente cerrada. La clase VI requiere un asiento blando y representa un cierre hermético. Especificar la clase de fuga correcta evita el exceso de ingeniería.
La implementación de válvulas de control implica riesgos de implementación específicos. Reconocer los puntos de falla más comunes permite a los ingenieros diseñarlos fuera del sistema antes de la instalación. La resolución de problemas en campo a menudo revela que las fallas mecánicas se deben a errores de tamaño inicial más que a una fabricación defectuosa.
El sobredimensionamiento sigue siendo el error más frecuente en la especificación de válvulas. Cuando una válvula tiene un Cv mucho mayor que el que requiere el sistema, debe funcionar con un ángulo de apertura muy pequeño (a menudo inferior al 15%) para lograr caudales normales. Esto conduce a una 'oscilación', una condición en la que la válvula oscila rápidamente hacia adelante y hacia atrás cerca de la posición cerrada mientras lucha por encontrar el punto de ajuste correcto. La oscilación destruye la resolución del control, provoca picos severos de presión en el sistema y produce un desgaste prematuro del asiento de la válvula y del varillaje del actuador.
La seguridad del sistema durante una pérdida de energía o una falla en la señal de control debe evaluarse durante la fase de diseño. El actuador debe llevar la válvula a un estado seguro predeterminado para proteger al personal y al equipo.
Fallo de apertura: la válvula se abre automáticamente por completo ante una pérdida de energía. Esto es estándar para los sistemas de agua de refrigeración para evitar que los reactores o enfriadores se sobrecalienten.
Fallo cerrado: la válvula se cierra automáticamente por completo. Esto es fundamental para la inyección de vapor, líneas de productos químicos peligrosos o líneas de gas combustible para evitar reacciones o derrames incontrolados.
Fallo en el lugar: la válvula se bloquea en su posición actual. Esto se utiliza cuando cambios repentinos en el flujo causarían más perturbaciones que mantener el estado actual.
La fricción mecánica entre el vástago de la válvula y la empaquetadura crea histéresis, comúnmente conocida como banda muerta. Cuando la señal de control cambia ligeramente, es posible que la válvula no se mueva inmediatamente porque la fuerza del actuador aún no ha superado la fricción estática. Una vez que se rompe la fricción, la válvula puede saltar más allá del punto de ajuste previsto. Es necesaria una calibración rutinaria del posicionador para gestionar la histéresis. Los posicionadores inteligentes ejecutan rutinas de calibración automatizadas para mapear el perfil de fricción de la válvula y aplicar fuerzas correctivas precisas, asegurando que la válvula responda con precisión a cambios menores en la señal de control.
Una válvula moduladora es un dispositivo de restricción de alta ingeniería que dicta la eficiencia, estabilidad y seguridad de todo el circuito de proceso o sistema HVAC. Seleccionar la geometría de válvula o el actuador incorrecto garantiza un rendimiento deficiente del sistema y fallas mecánicas aceleradas. Siga un estricto marco de selección secuencial para garantizar una especificación precisa.
Recopile datos completos del proceso, incluidos caudales máximos y mínimos, presiones de entrada y salida, gravedad específica y temperaturas de funcionamiento.
Calcule el Cv exacto requerido en flujos mínimo, normal y máximo utilizando el software de dimensionamiento del fabricante para predecir posibles riesgos de cavitación.
Consulte con un ingeniero especializado en dimensionamiento de válvulas para confirmar la compatibilidad del material y el tamaño del actuador según el aire o la energía eléctrica disponibles en la planta.
Establezca un programa de calibración de referencia para el posicionador inmediatamente después de la instalación para evitar la histéresis y garantizar una respuesta precisa.
R: Una válvula de encendido/apagado funciona estrictamente en dos posiciones: completamente abierta o completamente cerrada, y se utiliza principalmente para aislar el sistema. Una válvula moduladora ajusta continuamente su posición entre 0 % y 100 % abierta para regular el flujo parcial, la presión o la temperatura en función de una señal de control variable.
R: Estas válvulas pueden regular casi cualquier fluido, incluido agua fría o caliente, vapor a alta presión, aire comprimido, gas natural, productos químicos corrosivos y lodos abrasivos. El material del cuerpo de la válvula y el ajuste interno deben diseñarse específicamente para manejar las propiedades físicas del medio elegido.
R: No. Las válvulas de bola estándar tienen características de flujo no lineal y experimentan daños graves en el asiento cuando se dejan parcialmente abiertas. Las aplicaciones de modulación requieren válvulas de bola con puerto en V especializadas o válvulas de control caracterizadas y diseñadas específicamente para una regulación precisa y un flujo porcentual igual.
R: Las aplicaciones industriales pesadas suelen utilizar una señal analógica de 4-20 mA debido a su confiabilidad en largas distancias. Los sistemas HVAC comerciales suelen utilizar 0-10 VCC. Los sistemas modernos utilizan cada vez más protocolos de red digitales como Modbus o BACnet para un control preciso y retroalimentación de diagnóstico avanzada.
R: Cv se calcula utilizando fórmulas que tienen en cuenta el caudal requerido, la gravedad específica del fluido y la caída de presión permitida a través de la válvula. Los ingenieros deben calcular el Cv requerido para los caudales mínimo, normal y máximo esperado para garantizar un dimensionamiento preciso.
R: La oscilación generalmente ocurre cuando una válvula es demasiado grande para la aplicación, lo que la obliga a operar con un ángulo de apertura muy pequeño para controlar el flujo normal. También puede ser causado por una fricción mecánica excesiva, una sintonización incorrecta del bucle PID en el controlador o un posicionador no calibrado.
