Descripción

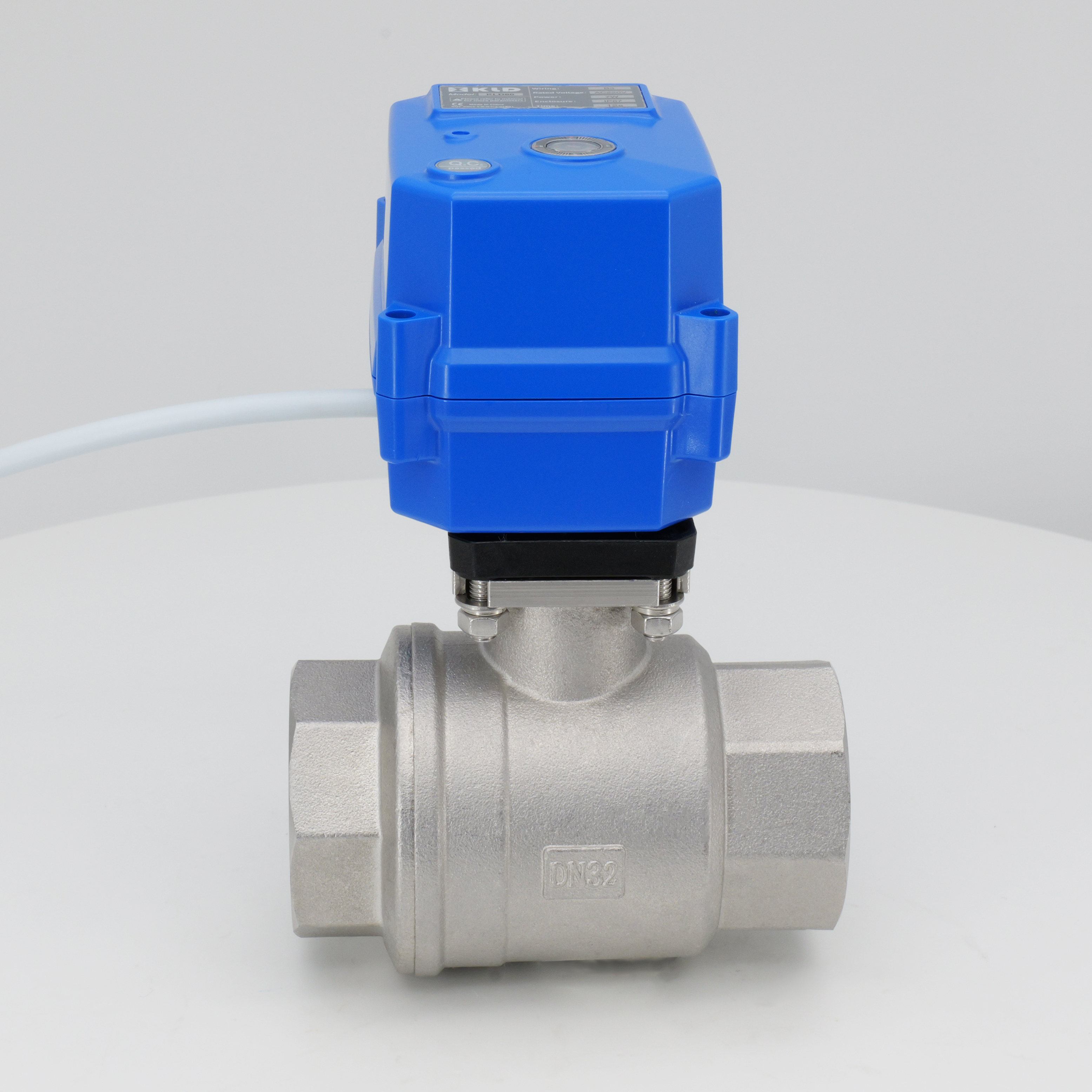

La válvula de bola motorizada de puerto completo de 2 vías de encendido/apagado normal KLD60S/SJ está equipada con conexiones de rosca hembra. Disponible en DN25 y DN32. Ofrece un par nominal de 6 N·m para un funcionamiento fiable en aplicaciones de diámetro mayor. El cuerpo de la válvula y el casquete vienen en latón niquelado, acero inoxidable dúplex 304, 316L o 2507 para una resistencia superior a la corrosión. La bola está disponible en 304, 316L, 2507 o una opción especial resistente al desgaste. Los asientos de bolas de PTFE y las juntas de EPDM/NBR/FPM garantizan un sellado fiable. El modelo 60S incluye un volante de anulación manual. El 60SJ lo omite para instalaciones compactas. El actuador se puede actualizar a una vida de modulación de hasta 500.000 ciclos. Múltiples opciones de interfaz cumplen con los estándares globales. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de puerto completo de 2 vías
Tamaños: DN25, DN32
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0–100°C
Temperatura ambiente: -20°C a 45°C (personalizable) ※1
Esta válvula está diseñada para automatización industrial, tratamiento de agua y sistemas de control de fluidos que requieren un par más alto y tamaños de puerto más grandes. La opción de acero inoxidable dúplex 2507 proporciona una resistencia excepcional a medios agresivos y ambientes con cloruro. Adecuado para suministro de agua, drenaje, protección ambiental y sistemas inteligentes de ahorro de agua. Maneja medios líquidos y gaseosos. El diseño compacto del actuador se adapta a espacios de equipos pequeños y ofrece un par de torsión de 6 N·m.
※1 La personalización está disponible para temperaturas fuera del rango de>45 °C o <-20 °C.
① t<-40°C, conecte la alimentación al menos 15 minutos (se recomiendan 30 minutos) antes de su uso. Para temperaturas ambiente más altas, se puede reducir el tiempo de calentamiento.
② t<- 40°C durante mucho tiempo, agregue protección al actuador, por ejemplo: cable calefactor. No se requiere en una t ambiente ≥ -15°C.
Aplicaciones
Automatización e instrumentación industrial.
Controladores inteligentes de ahorro de agua y terminales accionados
Protección del medio ambiente, bajo caudal, suministro y drenaje de agua, tratamiento de agua
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【60SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
| B3(S) BD3(S) | DC12V | CC10-15V | 8W | ≤140mA | 30±10mA | 2A | |
| Dc24v | CC20-28V | 7W | ≤110mA | 15±5mA | 1A | ||
| B3(S) | AC220V | CA220V±10% | 7W | ≤20mA | ≤10 mA | 1A | |
| KT2 (S) KT32(S) | DC12V | CC10-15V | 10W | ≤750mA | 30±10mA | 2A | |
| Dc24v | CC20-28V | 10W | ≤400mA | 15±5mA | 1A | ||
Con anulación manual 【60S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) | DC12V | CC10-15V | 12W | ≤180mA | 20±5mA | 2A | |
| AC/DC24V | CA16-30V | 10W | ≤100mA | 15±5mA | 1A | ||
| CC20-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 17W | ≤25mA | 15±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 12W | ≤1A | 25±5mA | 3A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 20±5mA | 1A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 20W | ≤90mA | 15±5mA | 1A | |
※2 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.
Diagrama de componentes principales
Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Capó | Latón niquelado/ 304/316L/2507 | 1 |
| 2 | Sello del capó | EPDM/NBR/FPM ※3 | 1 |
| 3 | Pelota | 304/316L/ Bola especial resistente al desgaste/2507 | 1 |
| 4 | Cuerpo | Latón niquelado/ 304/316L/2507 | 1 |
| 5 | Asiento de bola ※4 | Ptfe | 2 |
| 6 | Provenir | 304 / 316L / 2507 | 1 |
| 7 | Sello del vástago | EPDM/NBR/FPM ※3 | 1 |
| 8 | Tornillo del soporte de montaje | 304 | 4 |
| 9 | Soporte de montaje | PA66 | 1 |
| 10 | ventana de visión | PC transparente | 1 |
| 11 | Etiqueta | ordenador personal | 1 |
| 12 | Volante ※5 | POM | 1 |
| 13 | Tornillo de cubierta superior e inferior | 304 | 4 |
| 14 | cubierta superior | Aleación de PC ※6 | 1 |
| 15 | Cubierta inferior | Aleación de PC ※6 | 1 |
| 16 | Contratuerca del prensaestopas | PA66 | 1 |
※ 3 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※ 4 Otros materiales son personalizables.
※5 Serie 30SJ sin volante.
※6 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
| Dimensiones-60S 【DN25-DN32】 | Dimensiones-60SJ 【DN25-DN32】 |
 | |
Dimensiones (mm)
| tipo de cuerpo | Tipo de conexión | DN | d | G1 | L1 = L2 | L | H | H1 | H2 | F | W (kg) | |
| 60S | 60SJ | |||||||||||
| Paso total | hilo femenino | DN25 | 25 | G1 ' | 18 | 84 | 144.0 | 142.7 | 26.7 | 46.5 | 38 | - |
| DN32 | 32 | G1-1/4 ' | 20 | 97 | 152.8 | 151.5 | 31.5 | 50.5 | 48 | - | ||
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.
Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
