Descripción

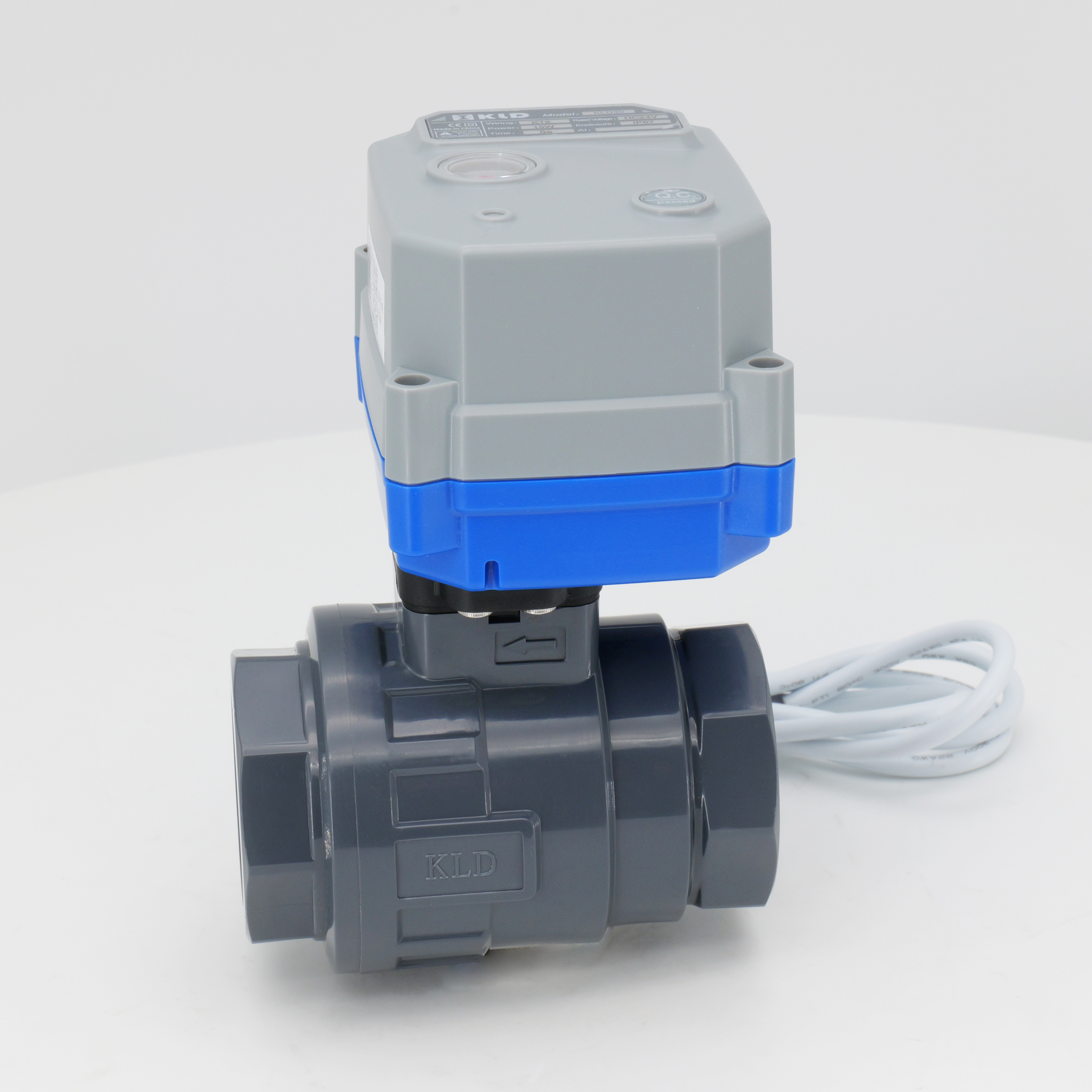

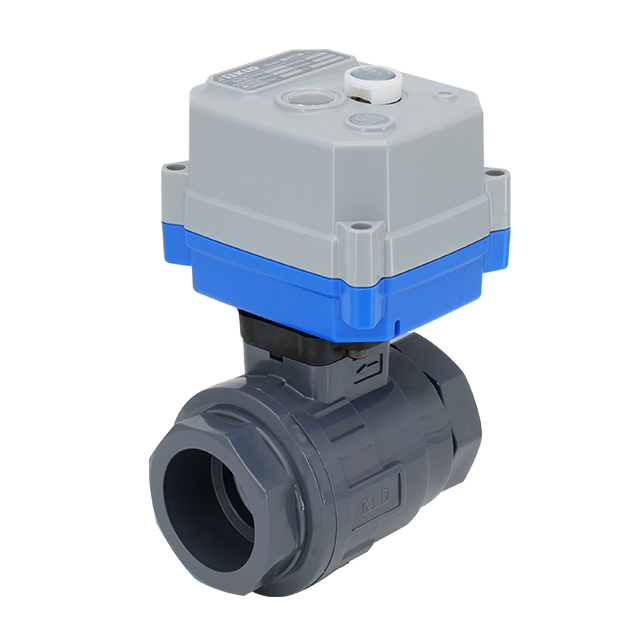

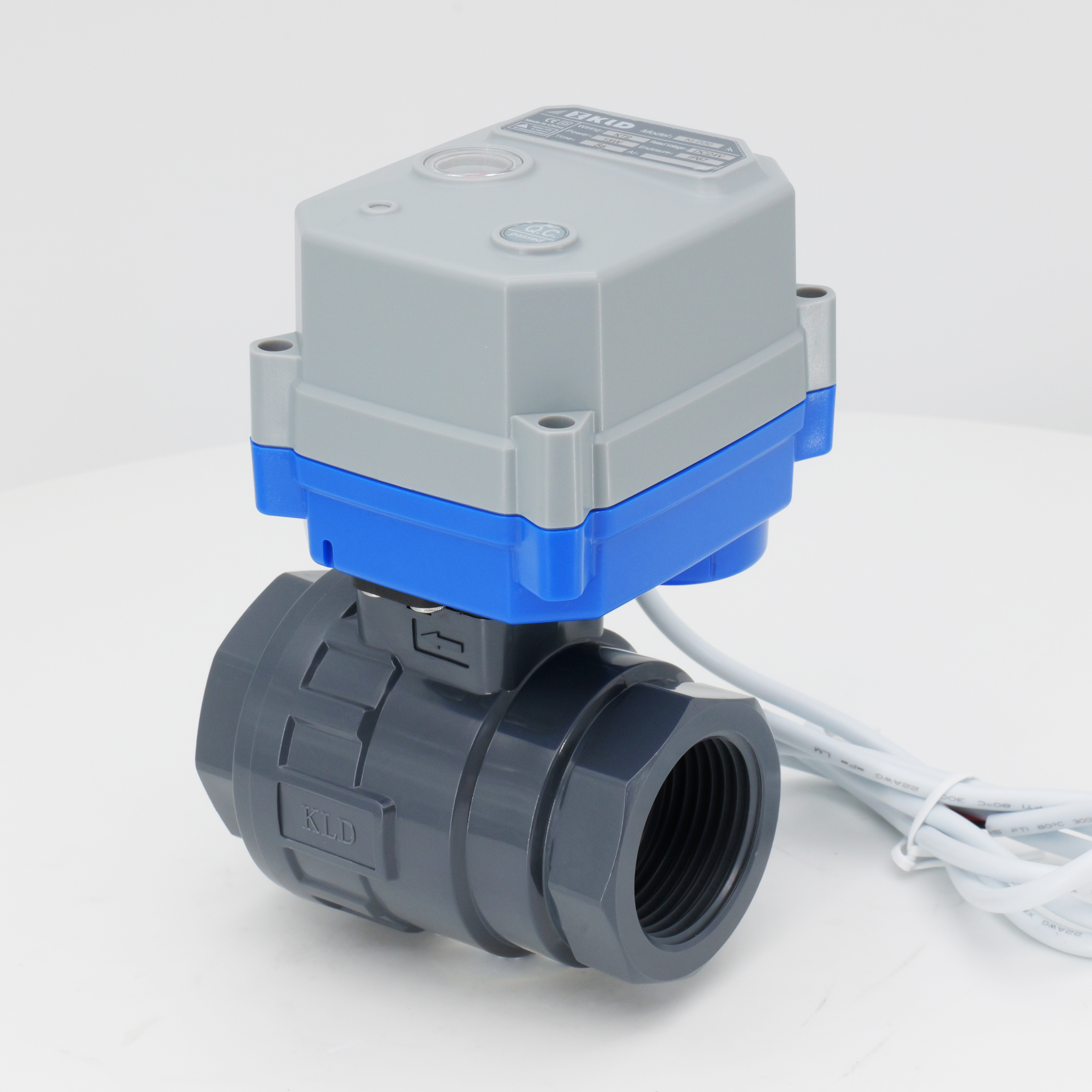

La válvula de bola motorizada de plástico de puerto completo y 2 vías de encendido/apagado normal KLD30S/SJ está hecha de UPVC. Está diseñado específicamente para manipular medios corrosivos como ácidos y álcalis. El cuerpo de la válvula, la bola y el casquete están fabricados con UPVC para brindar una excelente resistencia química. El asiento de la bola es de PTFE y el vástago es de UPVC con un inserto de acero inoxidable 304 para una transmisión de torsión confiable. Disponible en DN25 con conexiones de rosca hembra o casquillo. El modelo 30S incluye un volante de anulación manual. El 30SJ lo omite para instalaciones compactas. El actuador se puede actualizar hasta una vida útil de hasta 500.000 ciclos. Puede reemplazar las válvulas solenoides convencionales donde no pueden funcionar de manera confiable. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de plástico de 2 vías
Tamaños: DN25
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0–45°C
Temperatura ambiente: -20 ° C a 45 ° C
Esta válvula se usa ampliamente en el manejo de fluidos corrosivos en el tratamiento de agua, protección ambiental y automatización industrial. La construcción de UPVC resiste ácidos, álcalis y otros medios agresivos. La opción de conexión de enchufe permite uniones cementadas con solvente para tuberías sin fugas. Comúnmente utilizado como una alternativa confiable a las válvulas solenoides en ambientes corrosivos. Adecuado tanto para medios líquidos como gaseosos.
Aplicaciones
Se utiliza para medios corrosivos como ácidos y álcalis, etc.
Reemplaza las válvulas solenoides convencionales, especialmente cuando no pueden funcionar de manera confiable.
Protección del medio ambiente, suministro y drenaje de agua, tratamiento de agua.
Automatización industrial y otros equipos pequeños.
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※1 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※1 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※1 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.

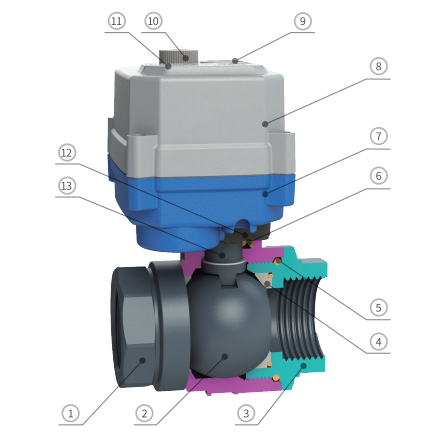

Diagrama de componentes principales

Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Cuerpo | UPVC | 1 |
| 2 | Pelota | UPVC | 1 |
| 3 | Capó | UPVC | 1 |
| 4 | Asiento de bola ※2 | Ptfe | 2 |
| 5 | Sello del capó | EPDM/NBR/FPM ※3 | 1 |
| 6 | Sello del vástago | EPDM/NBR/FPM ※3 | 1 |
| 7 | Cubierta inferior | Aleación de PC ※4 | 1 |
| 8 | cubierta superior | Aleación de PC ※4 | 1 |
| 9 | ventana de visión | PC transparente | 1 |
| 10 | Volante ※5 | POM | 1 |
| 11 | Etiqueta | ordenador personal | 1 |
| 12 | Soporte de montaje | PA66 | 1 |
| 13 | Provenir | PVC + 304 | 1 |
| *1 | Contratuerca del prensaestopas | PA66 | 1 |
※2 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※3 Otros materiales son personalizables.
※4 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
※5 Serie 30SJ sin volante.

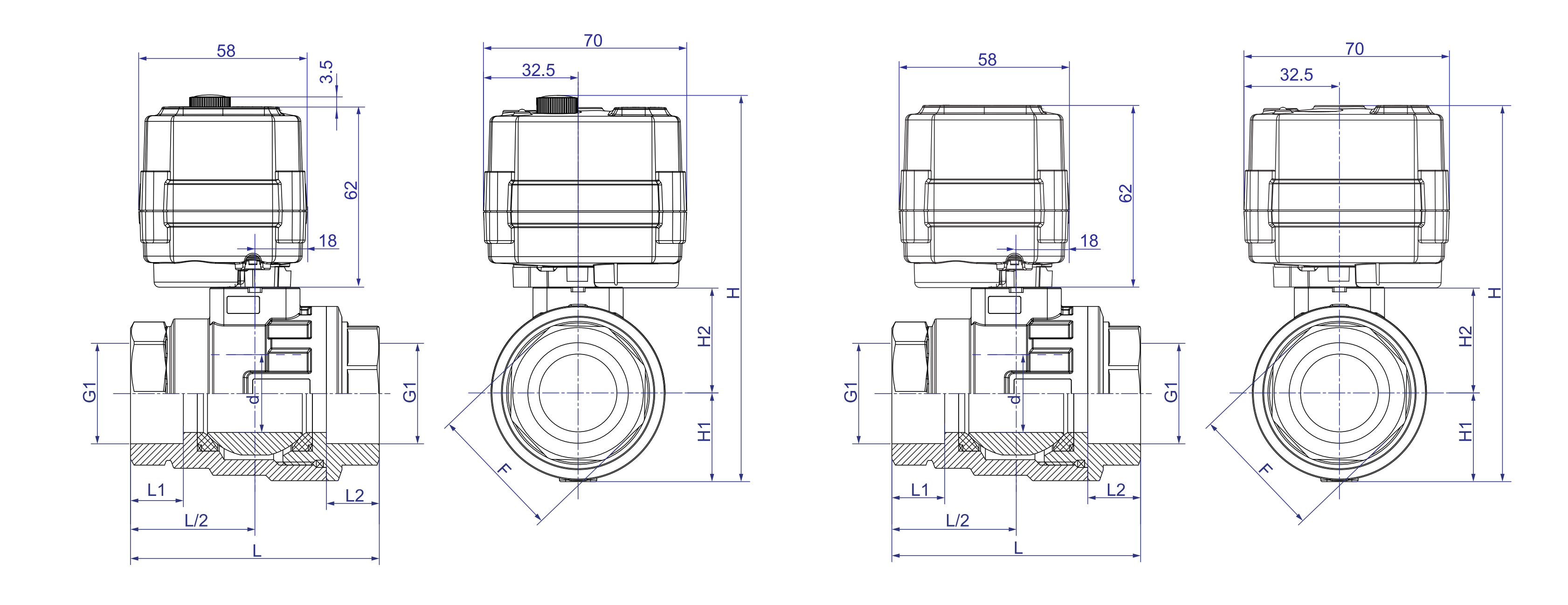

| Dimensiones-30S 【DN25】 | Dimensiones-30SJ 【DN25】 |
![]() | |
Dimensiones (mm)
| DN | d | G1 | L1 = L2 | L | H1 | H2 | H | F | W (kg) | |||
| Hilo | Enchufe | Hilo | Enchufe | 30S | 30SJ | |||||||
| DN25 | 25 | G1 ' | 32.3 | 17 | 17 | 80 | 28 | 34 | 128.25 | 124.75 | 43 | - |
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.

Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
