Descripción

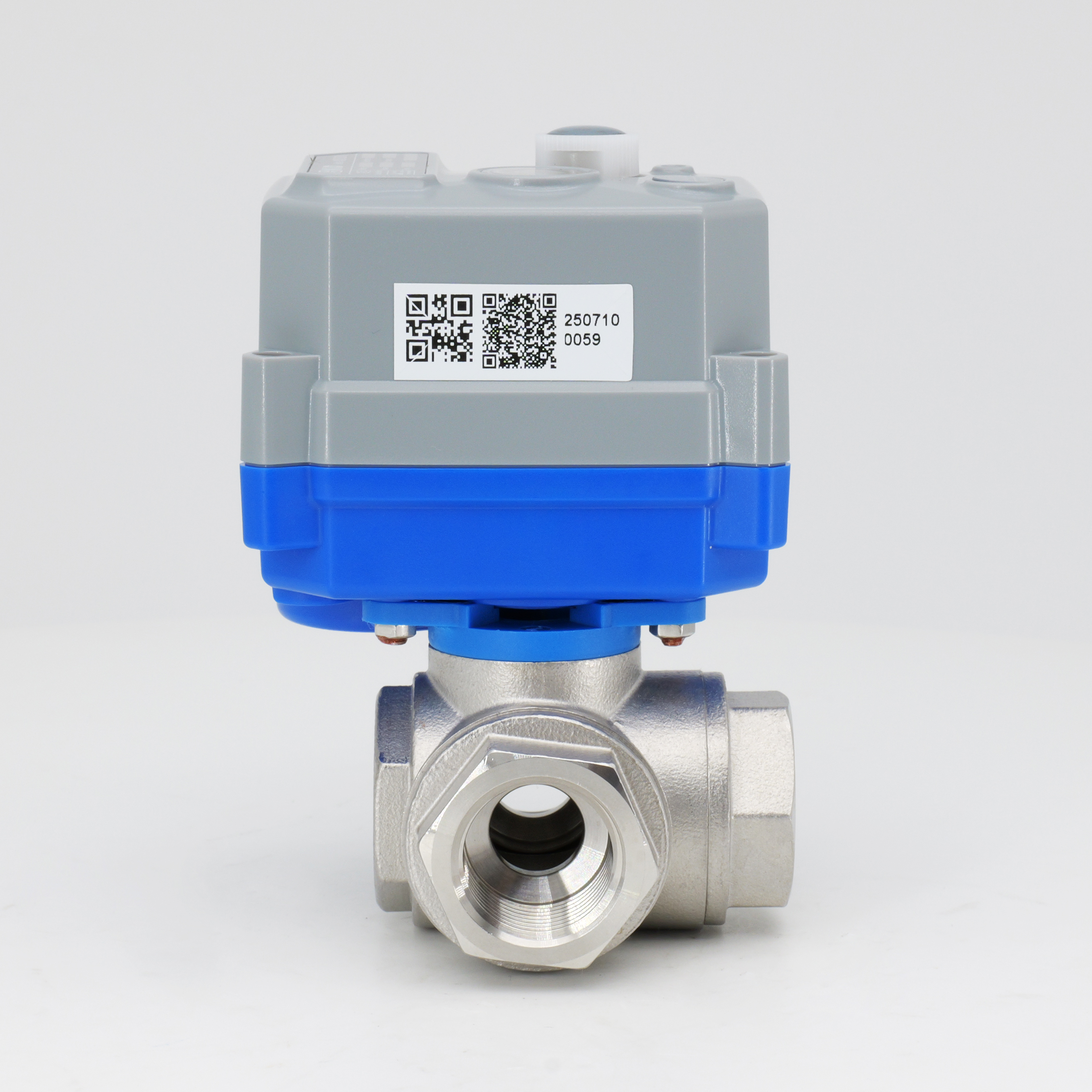

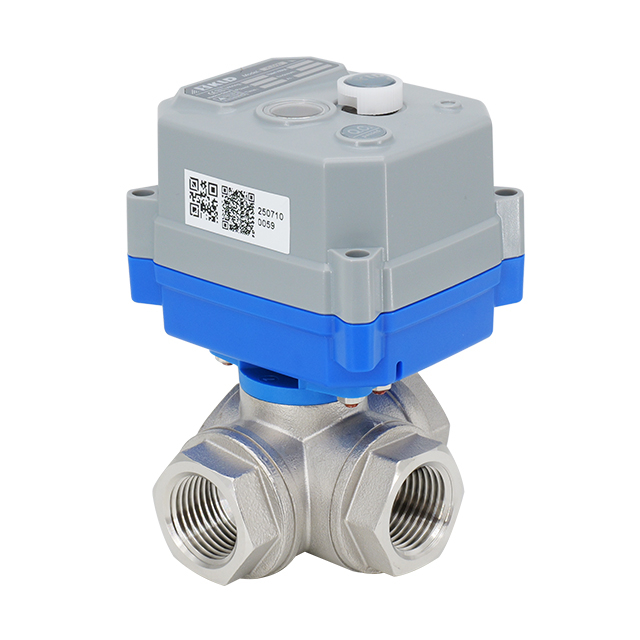

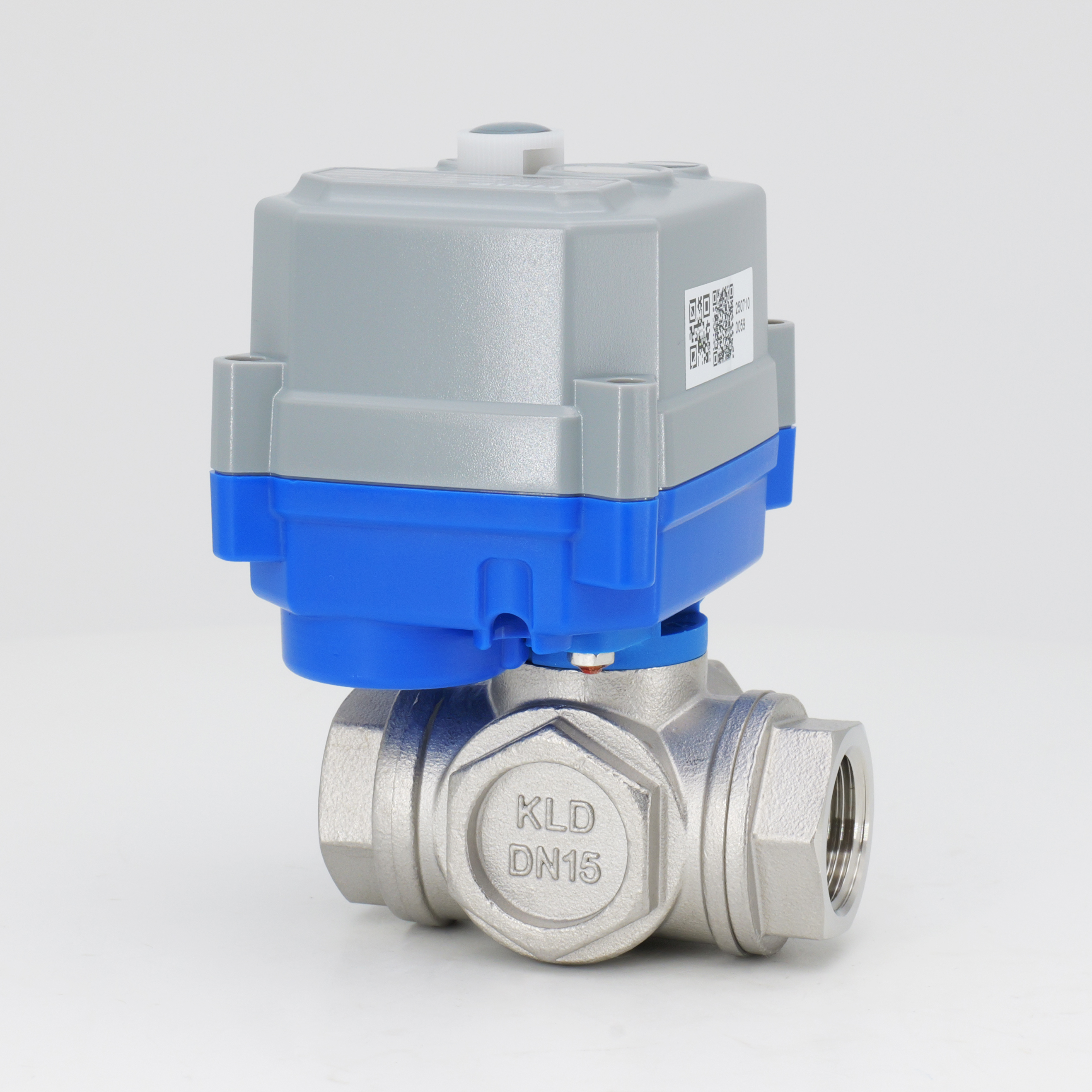

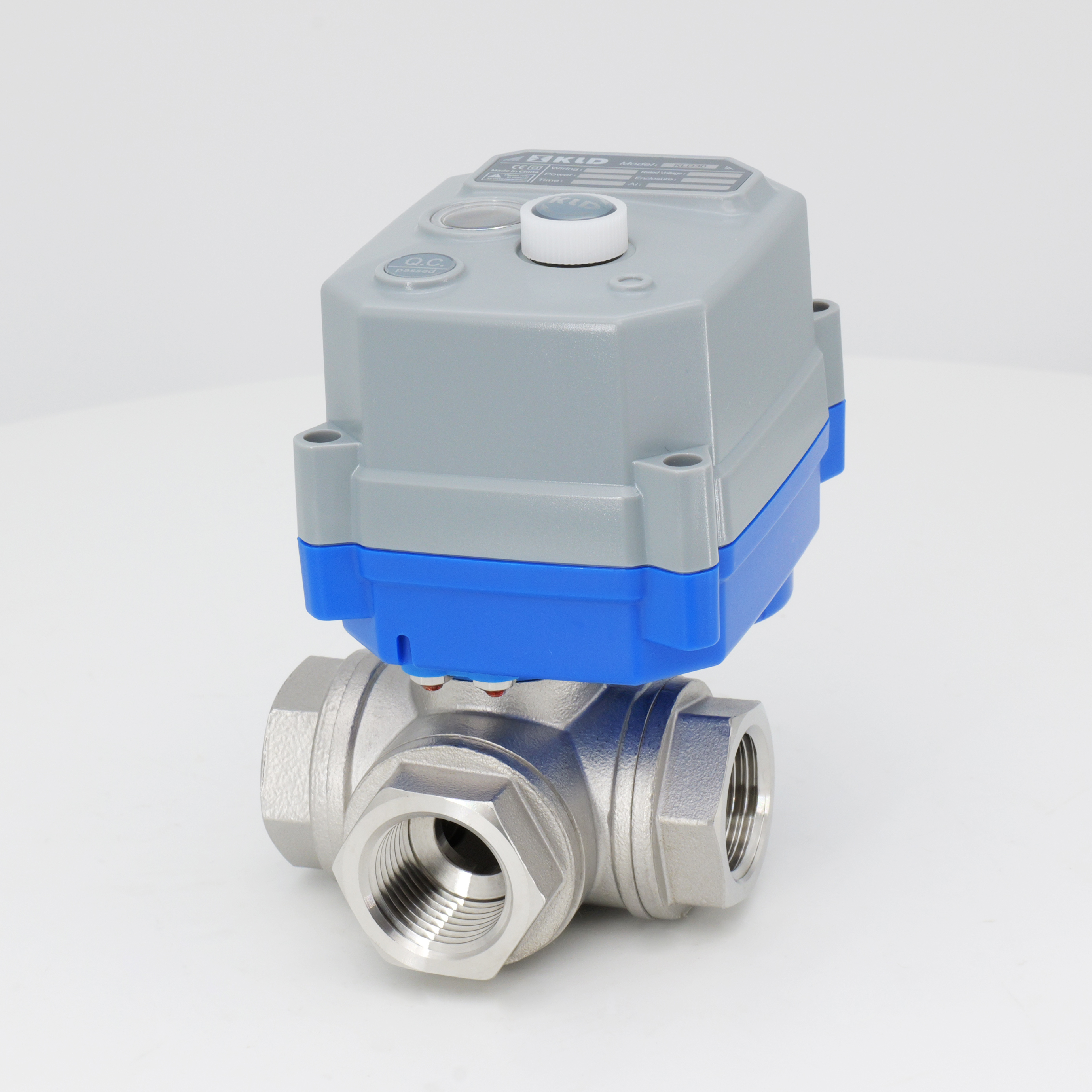

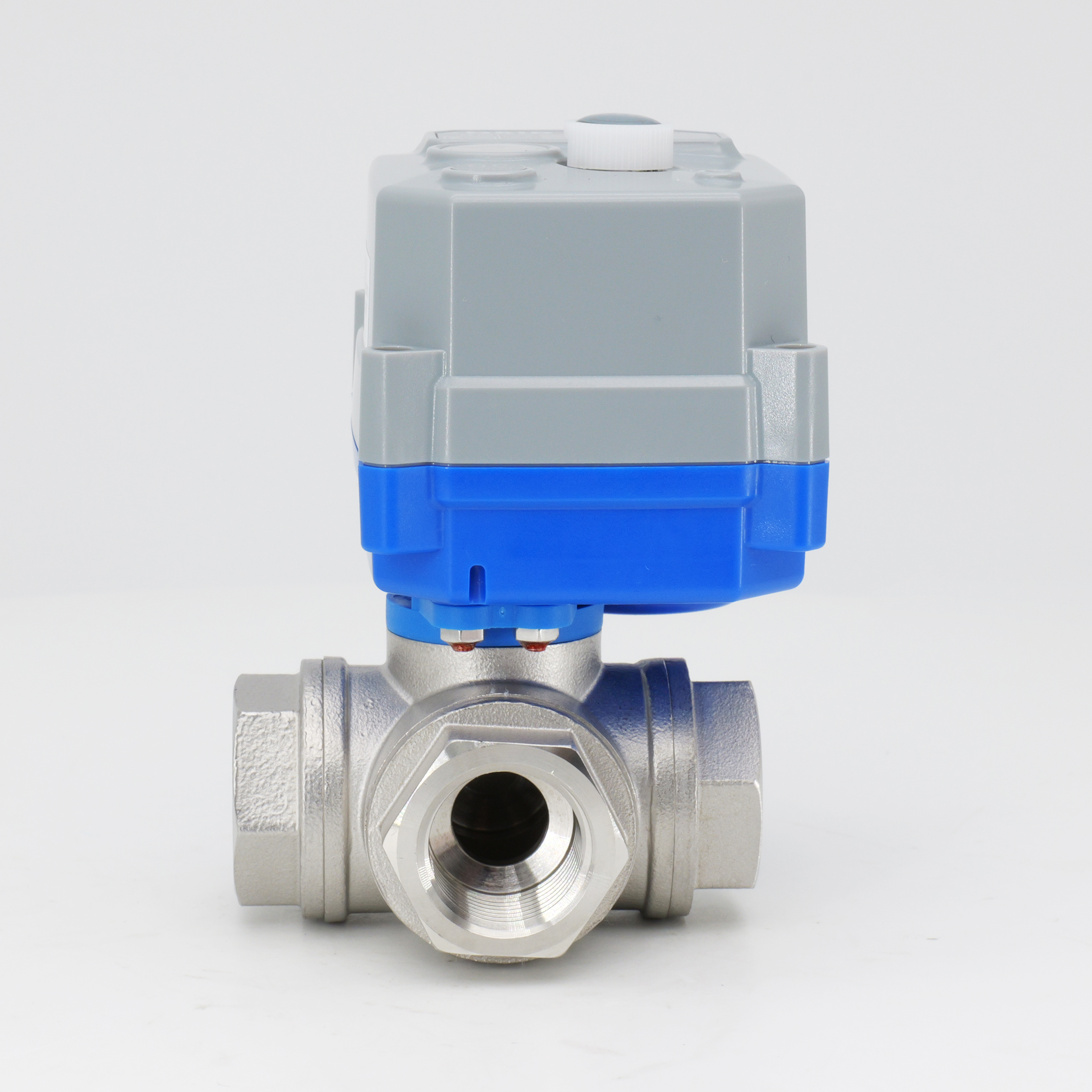

KLDLa válvula de bola motorizada de 3 vías (horizontal) 30S/SJ está diseñada para instalación horizontal con conexiones de rosca hembra. Disponible en dos variantes: el 30S con volante de anulación manual y el 30SJ sin él, ofrece un funcionamiento flexible para diversos requisitos de proceso. El cuerpo de la válvula está fabricado con latón niquelado, acero inoxidable 304 o 316L, combinado con una bola 304/316L y asientos de PTFE para una excelente resistencia a la corrosión y compatibilidad química. Con un par nominal de 3 N·m y protección IP67, esta válvula ofrece un rendimiento confiable en entornos exigentes. El actuador se puede actualizar hasta una vida útil de hasta 500.000 ciclos. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de 3 vías (horizontal)
Tamaños: DN8, DN10, DN15, DN20, DN25
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0–100 °C / 120 °C / 150 °C
Temperatura ambiente: -20°C a 45°C (personalizable) ※1
KLDVálvula de bola motorizada de 3 vías (horizontal) 30S/SJ ampliamente aplicada en automatización industrial, controladores inteligentes de ahorro de agua, sistemas de protección ambiental e instalaciones de tratamiento de agua. El diseño compacto se adapta a equipos pequeños y espacios de instalación reducidos, mientras que la configuración del puerto L o T de 3 vías permite un control versátil de la dirección del flujo para medios líquidos y gaseosos. Adecuado para suministro de agua, drenaje y aplicaciones de bajo flujo. Los soportes de montaje opcionales para alta temperatura amplían el rango operativo hasta 200 °C para entornos de proceso exigentes.
※1 La personalización está disponible para temperaturas fuera del rango de>45 °C o <-20 °C.
① t<-40°C, conecte la alimentación al menos 15 minutos (se recomiendan 30 minutos) antes de su uso. Para temperaturas ambiente más altas, se puede reducir el tiempo de calentamiento.
② t<- 40°C durante mucho tiempo, agregue protección al actuador, por ejemplo: cable calefactor. No se requiere en una t ambiente ≥ -15°C.
Aplicaciones
Automatización e instrumentación industrial
Controladores inteligentes de ahorro de agua y terminales accionados
Protección del medio ambiente, bajo caudal, suministro y drenaje de agua, tratamiento de agua
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※2 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.

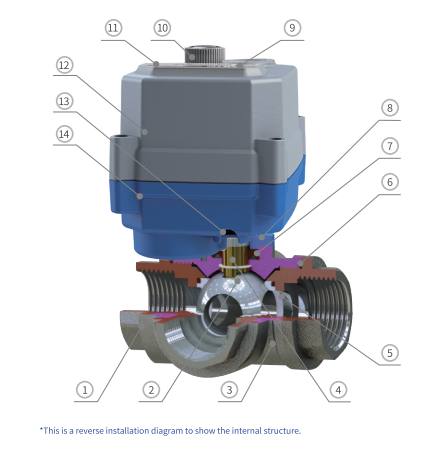

Diagrama de componentes principales
Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Capó | Latón niquelado /304/316L/2507 | 3 |
| 2 | Bola (tipo L/T) | 304/316L/Bola especial resistente al desgaste/ 2507 | 1 |
| 3 | Cuerpo | Latón niquelado /304/316L/2507 | 1 |
| 4 | Provenir | Latón/304/316L/2507 | 1 |
| 5 | Asiento de bola ※3 | Ptfe | 4 |
| 6 | Sello del capó | EPDM/NBR/FPM ※4 | 3 |
| 7 | Sello del vástago | EPDM/NBR/FPM ※4 | 1 |
| 8 | Soporte de montaje | PA66 | 1 |
| 9 | ventana de visión | PC transparente | 1 |
| 10 | Volante ※5 | POM | 1 |
| 11 | Etiqueta | ordenador personal | 1 |
| 12 | cubierta superior | Aleación de PC ※6 | 1 |
| 13 | Contratuerca del prensaestopas | PA66 | 1 |
| 14 | Cubierta inferior | Aleación de PC ※4 | 1 |
※3 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※4 Otros materiales son personalizables.
※5 Serie 30SJ sin volante.
※6 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

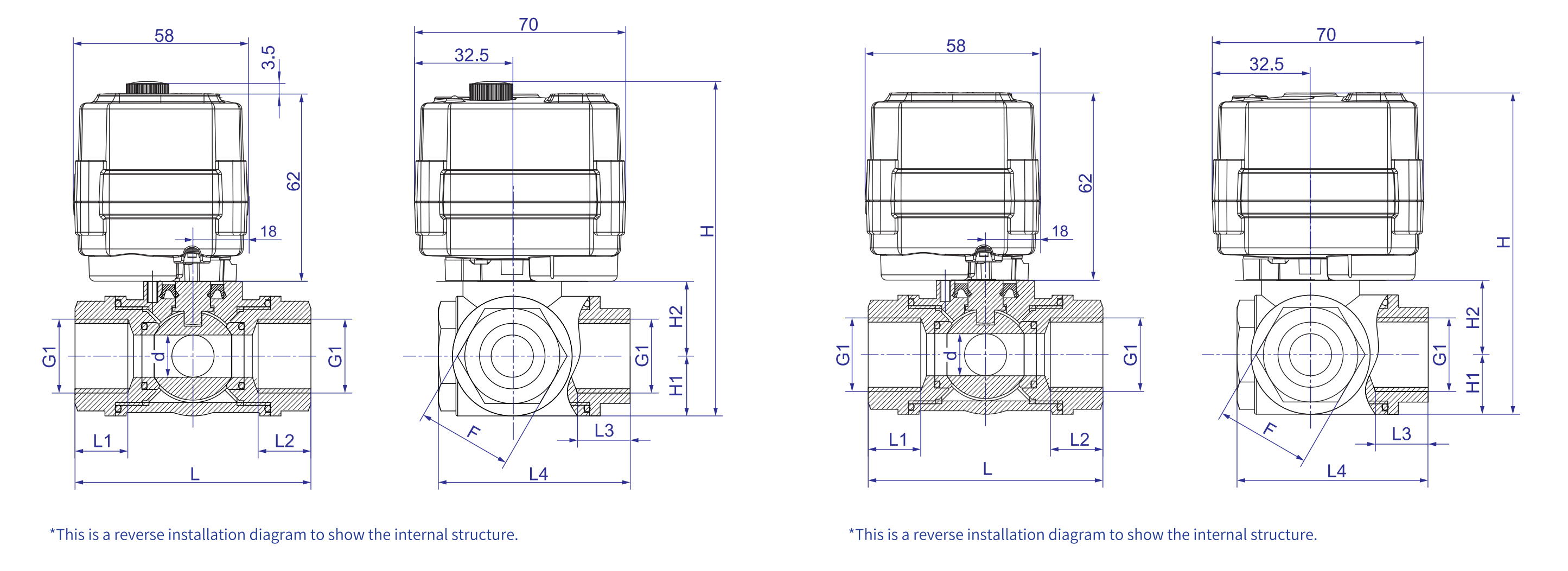

| Dimensiones-30S 【DN8-DN25】 | Dimensiones-30SJ 【DN8-DN25】 |
 | |
Dimensiones (mm)
| tipo de cuerpo | Tipo de conexión | DN | d | L1 = L2 = L3 | L | L4 | H | H1 | H2 | F | G1 | Material | W (kg) | ||
| 30S | 30SJ | ||||||||||||||
| horizontales de 3 vías | Rosca hembra completa | DN8 | 6 | 11.7 | 50 | 38.5 | 94.75 | 91.25 | 11.00 | 18.25 | 17 | G1/4 ' | Cu/304/316L | - | |
| DN10 | 8 | 13.0 | 55 | 44.0 | 97.75 | 94.25 | 13.00 | 19.25 | 20 | G3/8 ' | 304 | - | |||
| DN15 | 12 | 15.0 | 67 | 54.5 | 103.75 | 100.25 | 17.00 | 21.25 | 27 | G1/2 ' | Cu/304/316L | - | |||
| DN20 | 15 | 15.0 | 77 | 64.0 | 109.00 | 105.50 | 20.25 | 23.25 | 31 | G3/4 ' | Cu/304/316L | - | |||
| DN25 | 15 | 18.0 | 94 | 72.5 | 109.00 | 105.50 | 20.25 | 23.25 | 38 | G1 ' | Cu/304/316L | - | |||
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
4. Para temperaturas medias de 100 °C a 150 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 33 mm.
5. Para temperaturas medias de 150 °C a 200 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 56 mm.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.

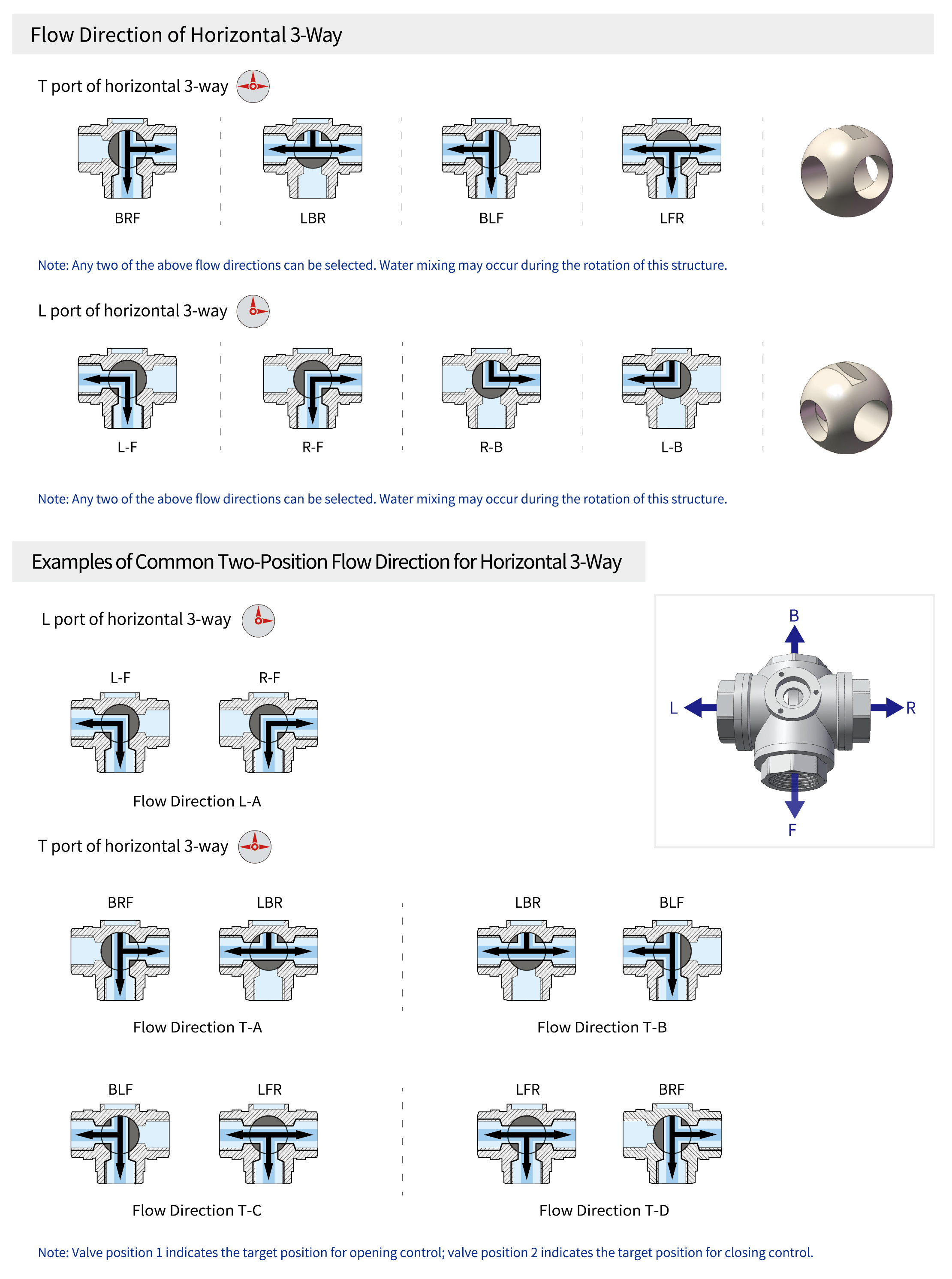

Dirección de flujo
Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
