La selección de válvulas afecta directamente la estabilidad, la seguridad y la eficiencia operativa del sistema. Elegir entre aislamiento y regulación cambia la dinámica de fluidos y la longevidad del sistema. La aplicación incorrecta de un perfil de válvula introduce graves riesgos de ingeniería. Sobreespecificar un punto de aislamiento simple con una unidad de control compleja aumenta las cargas de mantenimiento y agrega puntos de falla innecesarios. La subespecificación de un circuito de control dinámico mediante la instalación de una válvula binaria básica provoca inestabilidad en el proceso, golpes de ariete severos, interbloqueos de seguridad comprometidos y desgaste mecánico prematuro. Los ingenieros deben realizar una evaluación técnica rigurosa para determinar los requisitos exactos de su red de tuberías. Comprender la mecánica fundamental de una válvula moduladora frente al valor de apertura y cierre garantiza que la arquitectura del sistema se alinee con las demandas operativas. Esta evaluación requiere analizar la dinámica del flujo, los requisitos de retroalimentación del circuito de control y las propiedades físicas de los medios del proceso para elegir entre aislamiento binario y control proporcional.
Control binario operativo frente a control proporcional: una válvula de cierre funciona estrictamente al 0 % o 100 % abierta para el aislamiento del sistema, mientras que una válvula moduladora se ajusta continuamente en todo el espectro de flujo para mantener puntos de ajuste específicos del proceso.
Aclaración de terminología: en la literatura industrial, las válvulas moduladoras se denominan frecuentemente 'válvulas de control', mientras que las válvulas de cierre se clasifican como válvulas de aislamiento o de bloqueo.
Complejidad de actuación y señal: las válvulas moduladoras requieren señales de control continuas (p. ej., 4-20 mA, HART o Fieldbus) y posicionadores para retroalimentación, lo que las hace inherentemente más complejas que las señales discretas simples utilizadas para las válvulas de apertura y cierre.
Disparidad de costos y mantenimiento: Los costos iniciales de adquisición, calibración y mantenimiento del ciclo de vida de las válvulas moduladoras son significativamente más altos; solo deben implementarse cuando se requiera estrictamente una regulación precisa del flujo, la temperatura o la presión.
Especificidad de la aplicación: Las válvulas de cierre son el estándar de la industria para el apagado de emergencia (ESD), el llenado de lotes y el enrutamiento de seguridad, mientras que las válvulas moduladoras son obligatorias para bucles de proceso dinámicos y mezcla continua.
Una válvula de cierre funciona estrictamente como un dispositivo binario. Sus parámetros operativos están limitados a dos estados distintos: completamente abierto para permitir el flujo máximo o completamente cerrado para detener el flujo por completo. Esta naturaleza binaria lo convierte en el mecanismo principal para el aislamiento positivo dentro de una red de tuberías. Cuando la válvula está abierta, el orificio interno normalmente se alinea al ras con la tubería. Este diseño de puerto completo minimiza la caída de presión y permite que el fluido pase sin restricciones. Cuando está cerrado, el mecanismo de sellado se acopla completamente con los asientos de la válvula para evitar cualquier migración de fluido a través del límite.
La función principal de este tipo de válvula gira en torno a la protección del equipo, el mantenimiento del sistema y el enrutamiento del flujo sin restricciones. Los operadores confían en estas válvulas para aislar secciones específicas de una planta para mantenimiento sin apagar toda la instalación. Sirven como barreras de seguridad en sistemas de parada de emergencia, deteniendo rápidamente el flujo de materiales peligrosos. Los perfiles mecánicos comunes diseñados para esta tarea específica incluyen válvulas de bola estándar, válvulas de compuerta y válvulas de mariposa de alto rendimiento. Estos diseños priorizan un camino de flujo claro y superficies de asiento robustas capaces de soportar altas presiones diferenciales cuando están completamente cerrados. Por ejemplo, una válvula de bola montada en muñón proporciona un excelente aislamiento de alta presión porque la bola está anclada, lo que permite que la presión de la línea empuje el asiento aguas arriba contra la bola para lograr un sello hermético.
Una válvula moduladora proporciona control de flujo proporcional. Posee la capacidad mecánica y eléctrica para mantener una posición entre 0% y 100% abierta. En lugar de simplemente iniciar o detener el flujo, estas válvulas aceleran el medio del proceso para lograr condiciones específicas aguas abajo. Actúan como elemento de control final en un sistema de control de circuito cerrado. Un controlador lógico programable (PLC) o un sistema de control distribuido (DCS) monitorea continuamente variables del proceso como temperatura, presión o caudal. El controlador compara la variable real con el punto de ajuste deseado, calcula el error usando un algoritmo Proporcional-Integral-Derivado (PID) y envía una señal correspondiente a la válvula para ajustar su posición.
Los perfiles mecánicos para tareas de modulación están diseñados específicamente para manejar las duras realidades del estrangulamiento continuo. Los diseños típicos incluyen válvulas de globo, válvulas de bola con puerto en V y válvulas de tapón excéntrico. El ajuste interno de estas válvulas es altamente especializado. Cuando el fluido pasa a través de una válvula parcialmente abierta, la velocidad aumenta mientras que la presión cae. Este cambio físico frecuentemente conduce a cavitación o ruido aerodinámico severo. Los internos de válvulas modulantes cuentan con caracterización de flujo personalizada, jaulas anticavitación y diseños de atenuación de ruido para gestionar esta dinámica de fluidos destructiva. Una válvula de globo guiada por jaula, por ejemplo, utiliza un cilindro perforado para dividir el flujo en corrientes más pequeñas, reduciendo la energía cinética y evitando que las burbujas de cavitación implosionen contra el cuerpo de la válvula.

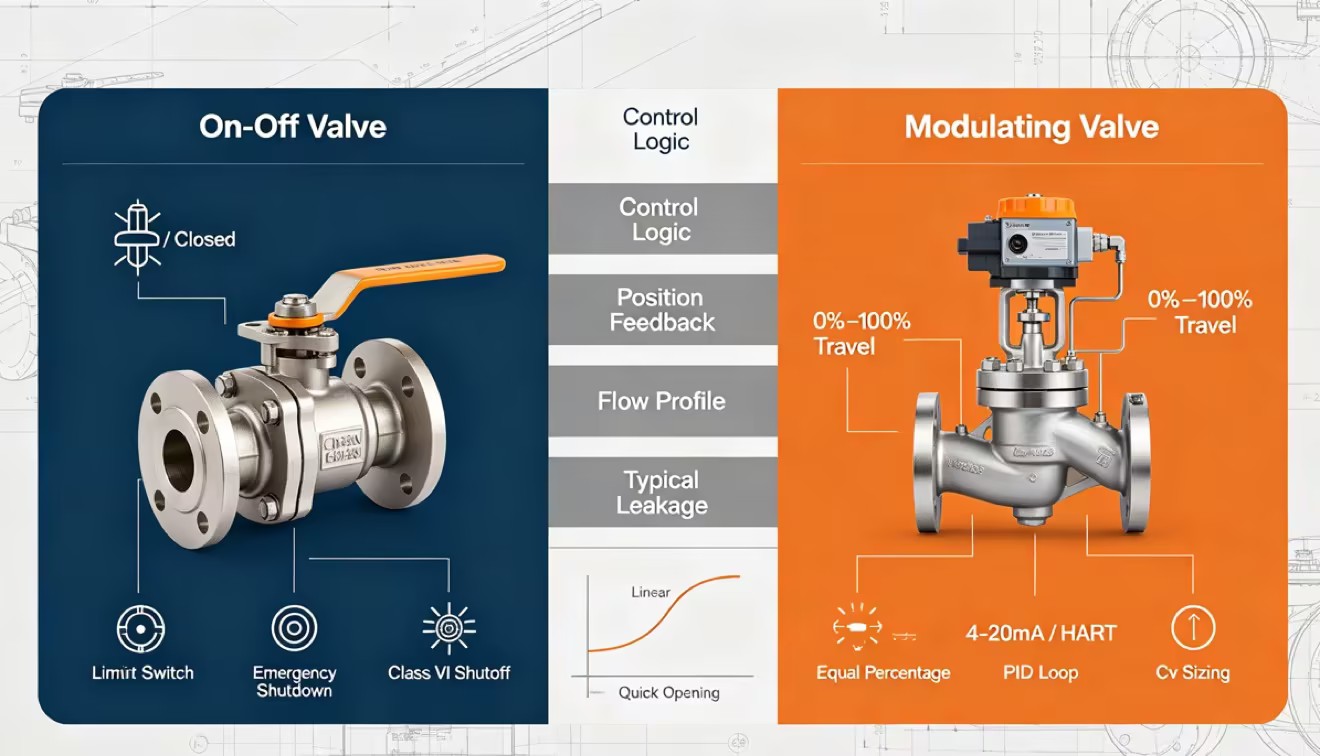

| Característica técnica | Válvula todo-nada | Válvula moduladora |
|---|---|---|
| Función primaria | Aislamiento positivo y enrutamiento de flujo. | Control proporcional de variables de proceso. |
| Estados operativos | 0% (Cerrado) o 100% (Abierto) | Cualquier posición entre 0% y 100% |
| Señal de actuación | Discreto (24 VCC, 120 VCA, impulso neumático) | Analógico (4-20 mA) o Digital (HART, Fieldbus) |
| Mecanismo de retroalimentación | Finales de carrera o sensores de proximidad | Posicionador electroneumático o digital |
| Clase de fuga típica | ANSI Clase VI (hermético a las burbujas) | ANSI Clase III, IV o V (fuga diseñada) |
El contraste técnico más característico reside en la amplitud de movimiento. Una válvula de cierre opera en estados finales discretos. Pasa de estar completamente sentado a completamente desarmado, sin ofrecer un posicionamiento intermedio confiable. Intentar mantener una válvula binaria estándar en una posición abierta al 50% da como resultado un flujo errático y una rápida degradación mecánica. La velocidad del fluido erosionará los asientos blandos, destruyendo la capacidad de aislamiento de la válvula. Las válvulas moduladoras ofrecen un posicionamiento de alta resolución. Realizan microajustes, a veces tan pequeños como el 0,1 % del recorrido total, para afinar el paso del fluido.
Las características del flujo son importantes exclusivamente para aplicaciones de modulación. Estas características definen la relación matemática entre el porcentaje de recorrido de la válvula y su capacidad de flujo (Cv). Una característica lineal proporciona un caudal directamente proporcional al recorrido de la válvula. Una característica de porcentaje igual garantiza que incrementos iguales del recorrido de la válvula produzcan cambios porcentuales iguales en el flujo existente. Esta curva específica es muy efectiva para mantener la estabilidad del circuito de control a través de diferentes caídas de presión. Las características de apertura rápida proporcionan un flujo máximo con un recorrido inicial mínimo, y se utilizan ocasionalmente en aplicaciones de ventilación específicas. Las válvulas binarias no utilizan estas curvas de flujo diseñadas porque no están diseñadas para estrangular.
Los requisitos de señal dictan la arquitectura eléctrica de la instalación de la válvula. Las válvulas de aislamiento binarias dependen de voltaje discreto o pulsos neumáticos. Una simple señal de 24 V CC o 120 V CA energiza un solenoide, que dirige el aire del instrumento para abrir o cerrar el actuador. El sistema de control sólo necesita emitir un comando básico 'ejecutar' o 'detener'. Las válvulas moduladoras requieren protocolos de comunicación analógicos o digitales. El estándar de la industria sigue siendo la señal analógica de 4-20 mA, donde 4 mA representa completamente cerrado y 20 mA representa completamente abierto. Las instalaciones modernas utilizan frecuentemente protocolos digitales como HART, Foundation Fieldbus o Profibus. Estas redes digitales transmiten la señal de control primaria junto con amplios datos de diagnóstico.
La mecánica del actuador difiere significativamente según el ciclo de trabajo. Los actuadores neumáticos o eléctricos simples para válvulas de aislamiento permanecen inactivos durante largos períodos. Actúan, alcanzan su estado final y mantienen la presión. Los actuadores eléctricos modulantes requieren clasificaciones de servicio continuo. Manejan microajustes constantes dictados por el controlador PID sin que el motor se sobrecaliente. Estos actuadores cuentan con engranajes especializados, disipación de calor robusta y capacidades de arranque/parada de alta frecuencia para gestionar la búsqueda incesante necesaria para mantener puntos de ajuste estrictos del proceso. Los actuadores de modulación neumática utilizan diafragmas rodantes en lugar de pistones estándar para eliminar la fricción entre adherencia y deslizamiento durante movimientos pequeños.
Los parámetros de tiempo de carrera sirven para objetivos operativos completamente diferentes. Las válvulas binarias a menudo requieren capacidades de actuación rápida. En un escenario de parada de emergencia, es posible que una válvula de aislamiento deba pasar de completamente abierta a completamente cerrada en menos de un segundo para aislar una ruptura de una tubería o detener una reacción química descontrolada. Los actuadores neumáticos equipados con válvulas de escape rápido descargan aire instantáneamente para lograr estos requisitos de alta velocidad. Los actuadores de piñón y cremallera se seleccionan con frecuencia para estas aplicaciones de cuarto de vuelta de acción rápida.
Las válvulas moduladoras utilizan velocidades de carrera amortiguadas y deliberadas. El movimiento rápido en un circuito de control hace que la variable del proceso sobrepase el punto de ajuste. Esto conduce a una oscilación continua y a la inestabilidad del sistema. Los actuadores de las válvulas moduladoras están adaptados o restringidos para moverse de manera suave y predecible. Esta velocidad controlada permite que el controlador PID lea la reacción del proceso, recalcule el error y emita comandos actualizados sin inducir choques hidráulicos ni fluctuaciones erráticas del flujo.
La verificación del estado de la válvula requiere instrumentación diferente según el tipo de válvula. Las válvulas de aislamiento utilizan interruptores de límite simples o sensores de proximidad. Estos dispositivos discretos se activan sólo cuando el vástago de la válvula alcanza el final absoluto de su recorrido. Envían una confirmación binaria a la sala de control de que la válvula está definitivamente abierta o cerrada. Si la válvula se queda abierta al 95%, el interruptor de límite no se activará, alertando al operador de una falla mecánica.
Las configuraciones de modulación exigen el uso de posicionadores de válvulas. Un posicionador actúa como un circuito de control localizado montado directamente en la válvula. Recibe la señal de comando del DCS principal (por ejemplo, 12 mA para una apertura del 50 %) y la compara con la posición física real del vástago de la válvula mediante un enlace mecánico o un sensor magnético sin contacto. Si el vástago está sólo al 48%, el posicionador ajusta automáticamente la salida neumática al actuador hasta que la posición física se concilia perfectamente con la señal de comando. Este circuito de retroalimentación elimina los errores causados por la fricción del empaque, las presiones variables del proceso o las fuerzas aerodinámicas que actúan sobre los internos de la válvula.
Ciertos procesos industriales hacen que la modulación sea estrictamente no negociable. Los intercambiadores de calor requieren un control exacto de la temperatura para evitar la degradación del producto. Esto exige una válvula capaz de ajustar continuamente el flujo de vapor o agua de refrigeración. Los sistemas de dosificación continua de productos químicos dependen del control proporcional para mantener niveles de pH o proporciones de mezcla exactos. Las estaciones reductoras de presión deben adaptarse instantáneamente a las fluctuaciones de las presiones aguas arriba para ofrecer una salida constante aguas abajo. En estos escenarios, una válvula binaria provocaría oscilaciones violentas en la variable del proceso, destruyendo la calidad del producto y estresando las tuberías.
La estabilidad del proceso depende en gran medida de la resolución mecánica del conjunto modulador. La banda muerta se refiere al rango a través del cual se puede variar la señal de entrada sin iniciar ningún cambio observable en la posición de la válvula. La histéresis describe la diferencia en la posición de la válvula para una señal determinada dependiendo de si la señal aumenta o disminuye. Las válvulas moduladoras de alta calidad minimizan la banda muerta y la histéresis. Esto garantiza que incluso la salida del controlador más pequeña dé como resultado un ajuste físico preciso, manteniendo la variable del proceso fijada en el punto de ajuste.
Cuando la prioridad operativa cambia de la regulación a la contención absoluta, las válvulas binarias se vuelven obligatorias. Las válvulas de cierre de emergencia (ESDV) son la última línea de defensa fundamental en entornos peligrosos. Se mantienen completamente abiertos durante las operaciones normales y deben cerrarse sin problemas al recibir una señal de disparo. Los sistemas de bloqueo y purga utilizan una secuencia de válvulas binarias para garantizar una migración cero de fluido hacia una sección de tubería en mantenimiento. El enrutamiento del parque de tanques requiere rutas de flujo claras y sin restricciones para mover volúmenes masivos de producto entre recipientes de almacenamiento sin pérdida de presión.
Los estándares de cumplimiento de seguridad dictan clasificaciones de cierre estrictas para estas aplicaciones. Las clasificaciones del nivel de integridad de seguridad (SIL) evalúan la confiabilidad de una función instrumentada de seguridad. Las válvulas utilizadas en bucles con clasificación SIL deben demostrar probabilidades de falla excepcionalmente bajas bajo demanda. La simplicidad de un actuador binario combinada con una válvula de aislamiento robusta proporciona el rendimiento predecible y repetible necesario para cumplir con estrictas certificaciones de seguridad.
Las expectativas de sellado interno difieren drásticamente entre las dos categorías de válvulas. Las válvulas de aislamiento están diseñadas para proporcionar un cierre hermético. Según la norma ANSI/FCI 70-2, estas válvulas normalmente cumplen con los requisitos de Clase VI. Utilizan asientos blandos y elásticos hechos de PTFE, PEEK o elastómeros para garantizar cero fugas visibles incluso bajo una presión diferencial alta. Este sello absoluto previene la contaminación cruzada y protege al personal durante el mantenimiento posterior.
Las válvulas de control modulantes priorizan el rendimiento de estrangulación sobre el sellado absoluto. Sus molduras internas suelen estar construidas enteramente con metales endurecidos como Stellite para resistir las fuerzas erosivas de los fluidos de alta velocidad y la cavitación. Las superficies de asiento de metal con metal rara vez logran un estado hermético. Las válvulas moduladoras suelen tener tasas de fuga ANSI Clase III, IV o V. Una válvula Clase IV, por ejemplo, permite que el 0,01% de la capacidad nominal de la válvula pase por el asiento cuando está completamente cerrada. Estas tasas de fuga diseñadas son aceptables porque la función principal de la válvula es el control dinámico, no el aislamiento sin salida. Si se requiere un cierre hermético en un circuito de control, los ingenieros instalan una válvula de aislamiento binaria dedicada inmediatamente aguas arriba de la válvula moduladora.
Los modernos sistemas de control distribuido (DCS) y controladores lógicos programables (PLC) integran ambos tipos de válvulas, pero el intercambio de datos varía. La integración de una válvula binaria requiere una capacidad de E/S mínima. Por lo general, necesita una salida digital para controlar el solenoide y dos entradas digitales para leer los interruptores de límite de apertura/cierre. Esta simplicidad hace que ampliar una instalación con cientos de puntos de aislamiento sea sencillo y confiable.
Las válvulas moduladoras inteligentes ofrecen importantes ventajas en la recopilación de datos. Los posicionadores digitales que utilizan protocolos HART o Fieldbus transmiten una gran cantidad de información de diagnóstico a la sala de control. Los equipos de mantenimiento monitorean el recorrido total del vástago, los recuentos de reversiones, las variaciones de la presión de suministro y el análisis de la fricción interna. Estos datos permiten estrategias de mantenimiento predictivo. Los técnicos identifican la degradación del empaque o el desgaste del actuador mucho antes de que la válvula falle en el campo. Si bien esta integración requiere una programación más compleja y un mayor ancho de banda, la inteligencia operativa obtenida es invaluable para los bucles de control críticos.
Instalar una válvula moduladora donde un simple aislamiento es suficiente representa un importante paso en falso de ingeniería. La utilización de una válvula de control compleja con un posicionador digital y un ajuste especializado para una operación básica de llenado del tanque introduce puntos de falla innecesarios. El actuador de servicio continuo y los relés neumáticos sensibles requieren aire de instrumentos más limpio y una calibración más frecuente que un simple solenoide de encendido y apagado. Esta sobreespecificación complica la arquitectura de control y aumenta la probabilidad de tiempos de inactividad no planificados debido al mal funcionamiento del instrumento.
La mitigación requiere una estricta revisión del diagrama de tuberías e instrumentación (P&ID) y del circuito PID antes de la especificación. Los ingenieros deben verificar si el control proporcional realmente lo dicta la química o la termodinámica del proceso. Si el proceso solo requiere mover fluido del punto A al punto B sin regular el caudal en tiempo real, una válvula de aislamiento estándar es la opción técnica correcta.
Intentar utilizar una válvula binaria de acción rápida para pseudocontrol o estrangulación genera graves riesgos mecánicos e hidráulicos. Las válvulas de bola o de compuerta estándar poseen características de flujo no lineal. Abrirlos ligeramente produce una oleada masiva e impredecible de líquido. Estrangular una válvula estándar de asiento blando hace que el fluido de alta velocidad erosione los asientos de polímero, destruyendo permanentemente la capacidad de la válvula para cerrar herméticamente. Cerrar rápidamente una válvula binaria contra caudales elevados induce un golpe de ariete severo. Este cambio repentino de velocidad envía ondas de choque destructivas a través del sistema de tuberías que pueden romper juntas y dañar las bombas.
Para mitigar estos problemas de dinámica de fluidos, los ingenieros deben implementar controles de velocidad de carrera. La instalación de restrictores de escape neumáticos en actuadores binarios reduce la velocidad de cierre, disipando la energía cinética del fluido y evitando el golpe de ariete. Si el proceso requiere cambios graduales en la velocidad del flujo o un posicionamiento intermedio, la única solución de ingeniería segura es actualizar a una válvula moduladora del tamaño adecuado con internos caracterizados.
Las válvulas moduladoras dependen en gran medida de una transmisión de señal precisa. Las señales analógicas de 4-20 mA son susceptibles a la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI) generadas por variadores de frecuencia, motores grandes o líneas eléctricas de alto voltaje cercanas. El ruido de la señal hace que el posicionador de la válvula lea comandos fluctuantes, lo que provoca un movimiento errático de la válvula y caudales inestables. Los enlaces mecánicos dentro del posicionador experimentan una desviación de la calibración con el tiempo debido a la vibración y los ciclos térmicos.
Mitigar la interferencia de la señal requiere un estricto cumplimiento de los estándares de cableado de instrumentación y comprobaciones de mantenimiento de rutina. Siga estos pasos para garantizar la integridad de la señal:
Verifique la conexión a tierra del blindaje en el gabinete del DCS para aislar la señal analógica del ruido externo.
Inspeccione los vínculos del posicionador y los brazos de retroalimentación en busca de desgaste mecánico o conexiones sueltas.
Ejecute una prueba de respuesta escalonada para comprobar si hay histéresis excesiva o banda muerta en el conjunto de la válvula.
Actualice la arquitectura de control a protocolos de comunicación digitales para eliminar por completo la degradación de la señal analógica.
Programe posicionadores inteligentes para ejecutar rutinas de autocalibración durante el tiempo de inactividad programado.
Audite el P&ID de sus instalaciones para separar claramente los puntos críticos de aislamiento de los bucles de control dinámico antes de especificar nuevos equipos.
Calcule el coeficiente de flujo requerido (Cv) para las condiciones de flujo mínimo y máximo para garantizar que cualquier válvula moduladora seleccionada funcione dentro de su rango de control óptimo.
Especifique cierre ANSI Clase VI para cualquier válvula designada para cierre de emergencia, bloqueo y purga o aislamiento de mantenimiento.
Actualice los bucles de control analógicos de 4-20 mA a protocolos digitales HART o Fieldbus si sus instalaciones experimentan interferencias frecuentes en la señal o requieren diagnósticos predictivos avanzados.
R: No. El uso de una válvula de cierre, como una válvula de compuerta o de bola estándar, para estrangular causa desgaste prematuro del asiento, cavitación severa y control deficiente del flujo. Estas válvulas carecen de características de flujo diseñadas, lo que significa que movimientos leves provocan aumentos repentinos de flujo impredecibles. El fluido de alta velocidad erosionará rápidamente las superficies de sellado, destruyendo la capacidad de la válvula para proporcionar un aislamiento positivo.
R: El estándar de la industria sigue siendo la señal analógica de 4-20 mA, donde 4 mA ordena que la válvula esté completamente cerrada y 20 mA la ordena que se abra completamente. Las instalaciones industriales modernas utilizan cada vez más alternativas digitales como HART, Foundation Fieldbus y Profibus, que transmiten la señal de control junto con valiosos datos de diagnóstico y calibración.
R: Las válvulas moduladoras requieren componentes altamente especializados. Utilizan trims de estrangulación mecanizados a medida y diseñados para mitigar la cavitación y el ruido. Requieren actuadores de servicio continuo capaces de realizar microajustes constantes sin sobrecalentamiento, y deben incorporar posicionadores electroneumáticos o digitales para proporcionar retroalimentación mecánica precisa de circuito cerrado.
R: Generalmente no. Si bien algunas válvulas moduladoras logran un cierre hermético, su diseño principal se centra en el control de flujo. A menudo utilizan asientos de metal con metal para resistir la estrangulación erosiva, lo que da como resultado tasas de fuga ANSI Clase IV o V. Se prefieren válvulas de cierre exclusivas con asientos blandos para un aislamiento crítico y hermético a las burbujas.
R: La conversión requiere modificaciones técnicas importantes. Debe reemplazar el actuador simple con un modelo de servicio continuo y agregar un posicionador digital para obtener retroalimentación. Lo más importante es verificar que el ajuste interno de la válvula sea adecuado para flujo proporcional. Los internos binarios estándar sufren graves daños por cavitación si se les obliga a acelerar continuamente.
