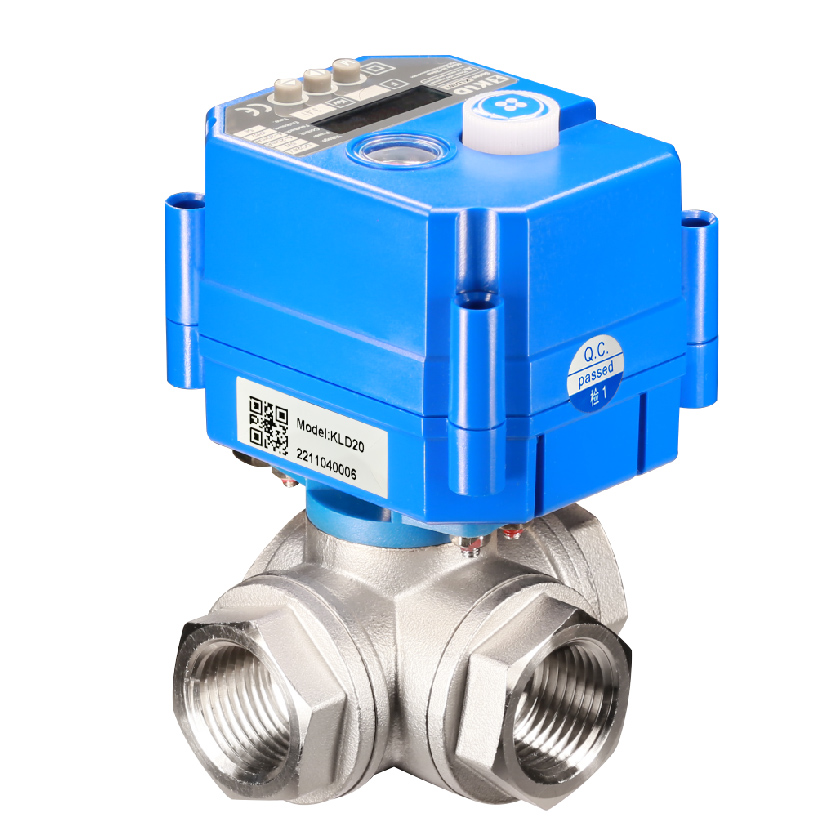

Un control deficiente del flujo agota los recursos rápidamente en las instalaciones industriales y comerciales. Provoca un grave desperdicio de energía, inestabilidad del proceso y desgaste prematuro del equipo. Las fallas catastróficas del sistema a menudo comienzan con un único componente que no coincide y que no puede manejar condiciones dinámicas del fluido. La selección de un valor de modulación va mucho más allá de simplemente hacer coincidir los tamaños de tubería y las clasificaciones de bridas. Requiere una alineación precisa de la dinámica de fluidos, las caídas de presión, la compatibilidad de los materiales y la respuesta del actuador. Sin estos elementos trabajando juntos, lograr un control estable y repetible es físicamente imposible. Esta guía proporciona un marco sistemático basado en ingeniería para evaluar, dimensionar y especificar la válvula moduladora correcta . Aprenderá cómo optimizar los bucles de procesos, prevenir fenómenos destructivos de fluidos y garantizar la confiabilidad a largo plazo en aplicaciones exigentes.
El tamaño no es negociable: el sobredimensionamiento es la causa más común de control deficiente y oscilación de válvulas; Es obligatorio calcular con precisión el coeficiente de flujo (Cv).
La aplicación dicta el tipo de válvula: Las válvulas de globo ofrecen una precisión inigualable, mientras que las válvulas de bola con puerto en V y de mariposa de alto rendimiento brindan soluciones rentables para características de flujo específicas y diámetros de tubería más grandes.
La actuación impulsa la precisión: el cuerpo físico de la válvula es tan efectivo como el actuador y el posicionador inteligente que impulsan su modulación.
El contexto importa: los criterios de selección cambian drásticamente dependiendo de si la aplicación es un proceso industrial pesado o un sistema HVAC/hidrónico comercial.
La mitigación de riesgos extiende la vida útil: abordar proactivamente la presión diferencial previene fenómenos destructivos como cavitación, destellos y ruido aerodinámico excesivo.

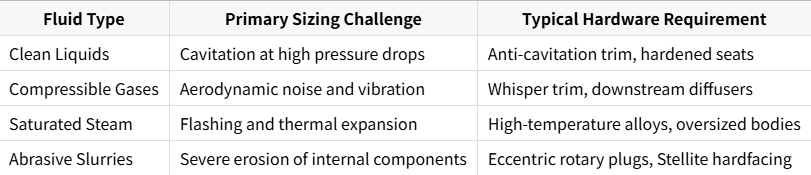

Antes de evaluar las opciones de hardware, debe definir las condiciones exactas del fluido de su sistema. Recopile datos precisos sobre el tipo de fluido que pasa por la línea. Necesita saber si el sistema maneja líquido, gas, vapor o lodo abrasivo. Determine los rangos de gravedad específica, viscosidad dinámica y temperatura de funcionamiento. Estas variables dictan cómo se comporta el fluido bajo diferentes estados de presión. La gravedad específica altera directamente los cálculos del flujo másico, mientras que la viscosidad afecta el número de Reynolds. Los fluidos altamente viscosos, como los aceites pesados o los polímeros, requieren enfoques de dimensionamiento completamente diferentes en comparación con el agua. A continuación, trace los caudales volumétricos o másicos. Debe identificar los caudales mínimo absoluto, funcionamiento normal y máximo absoluto. Estos números establecen el rango de control requerido para el equipo. No establecer esta línea de base conduce a errores de especificación inmediatos. No puedes controlar lo que no has medido con precisión.
Las válvulas moduladoras proporcionan capacidades de estrangulamiento continuo. Utilizan elementos de cierre internos para ajustar dinámicamente el área de flujo en función de una señal externa. Las válvulas de cierre aíslan estrictamente el flujo y permanecen completamente abiertas o completamente cerradas. Existe una idea errónea común sobre las válvulas de bola y de tapón estándar. Si bien las versiones estándar se adaptan perfectamente a las aplicaciones de aislamiento de encendido y apagado, no logran una aceleración precisa. Las versiones caracterizadas están diseñadas específicamente para modulación. El éxito en la modulación requiere cumplir estrictos criterios de rendimiento. Debe definir límites de banda muerta aceptables, que dictan el cambio mínimo de señal requerido para iniciar el movimiento físico. También debe establecer tolerancias de histéresis, asegurando que la válvula alcance exactamente la misma posición independientemente de si se está abriendo o cerrando. Finalmente, debe seleccionar la característica de flujo inherente correcta según la dinámica del bucle del proceso.
Lineal: la capacidad de flujo aumenta linealmente con el recorrido de la válvula. Este perfil funciona mejor para sistemas de control de nivel de líquido donde la caída de presión permanece relativamente constante.
Igual porcentaje: incrementos iguales de viajes producen cambios porcentuales iguales en el flujo existente. Esta es la opción estándar para la mayoría de los circuitos de control de presión, refrigeración y calefacción donde las caídas de presión del sistema varían significativamente.
Apertura rápida: el flujo máximo se alcanza rápidamente dentro del primer 20% del recorrido. Si bien se utiliza principalmente para aislamiento de encendido y apagado, ocasionalmente sirve para aplicaciones específicas de alivio de presión.
El diámetro de la tubería actúa como filtro físico principal para la selección de equipos. Limita las opciones disponibles según la geometría y la velocidad del fluido. Las válvulas de globo y las válvulas de bola caracterizadas dominan las redes de tuberías más pequeñas. Por lo general, se prefieren para líneas de proceso de menos de cuatro pulgadas de diámetro. Las válvulas de mariposa de alto rendimiento se convierten en el estándar para tuberías de gran diámetro. Una vez que se exceden las seis a ocho pulgadas, el peso y la huella física de las válvulas de globo se vuelven prohibitivos. Las válvulas de mariposa ofrecen una solución muy práctica para estas líneas más grandes. Sin embargo, debe asegurarse de que la velocidad del fluido se mantenga dentro de límites aceptables. La velocidad del líquido generalmente debe permanecer por debajo de 15 pies por segundo para evitar una erosión severa de las tuberías aguas abajo. La velocidad del gas debe permanecer por debajo de Mach 0,3 para evitar la generación excesiva de ruido. Siempre verifique el cronograma de la tubería, ya que las paredes más gruesas reducen el diámetro interno y aumentan la velocidad real del fluido.
Las válvulas de globo fuerzan el fluido a través de una ruta de flujo restringida y tortuosa. Este diseño interno ofrece un control superior y una capacidad de alcance excepcionalmente alta. Permite el posicionamiento exacto del tapón con respecto al anillo de asiento. Representan la referencia para acelerar la precisión en procesos críticos. Puede especificar internos desequilibrados o con presión equilibrada según la fuerza del actuador disponible. Los tapones equilibrados utilizan la presión del fluido para igualar las fuerzas a través del elemento de cierre, lo que le permite utilizar actuadores significativamente más pequeños. Los internos guiados por jaula brindan una enorme estabilidad contra las fuerzas laterales del fluido, evitando la vibración y el desgaste del vástago en aplicaciones de alta velocidad. Sin embargo, las válvulas de globo tienen desventajas notables. Te enfrentarás a una huella física más grande y a un mayor peso. También generan una caída de presión inherente significativamente mayor en comparación con las alternativas rotativas, lo que exige más potencia de bombeo del sistema.
Las válvulas de bola con puerto en V cuentan con una muesca en 'V' caracterizada mecanizada directamente en la bola. Este diseño permite un control de flujo preciso mientras mantiene una ruta de flujo relativamente sin obstrucciones cuando está completamente abierto. La acción de corte entre la muesca en V y el sello los hace destacar en condiciones difíciles. Cuando la válvula se cierra, el borde metálico corta directamente las fibras y las partículas, evitando obstrucciones. Son ideales para lodos fibrosos, aguas residuales y aplicaciones de pulpa y papel. Utilícelos cuando necesite una gran capacidad de flujo combinada con capacidades de cierre hermético. Ofrecen una característica de flujo de igual porcentaje, lo que los hace altamente efectivos para circuitos de control de temperatura. Tenga en cuenta que las válvulas de bola son dispositivos de alta recuperación, lo que significa que conllevan un mayor riesgo de cavitación en aplicaciones de líquidos en comparación con las válvulas de globo.
Las válvulas de mariposa brindan excelentes capacidades de modulación en tuberías de gran diámetro. Las válvulas de globo tradicionales rápidamente se vuelven poco prácticas y excesivamente pesadas en estos tamaños. Las válvulas de mariposa de alto rendimiento utilizan diseños de compensación doble o triple para minimizar el desgaste del asiento durante la operación. Un diseño de doble desplazamiento mueve el disco fuera de la línea central del eje y de la línea central de la tubería. Un diseño de triple desplazamiento agrega un ángulo de asiento cónico. Esta geometría elimina el roce entre el disco y el asiento durante toda la carrera, alargando drásticamente la vida útil del sello. Ahorran mucho espacio y reducen los requisitos de soporte estructural. Sin embargo, poseen claras limitaciones. Su rango de control efectivo es más estrecho y normalmente abarca de 20 a 70 grados de apertura del disco. También son muy susceptibles a los efectos del par dinámico. A medida que el disco se acerca a los 60 grados de apertura, las altas velocidades del fluido crean fuerzas aerodinámicas que intentan activamente cerrar la válvula de golpe, lo que requiere una actuación robusta para mantener la posición.
Las válvulas de tapón caracterizadas manejan ambientes altamente abrasivos y fluidos severamente corrosivos. Su durabilidad robusta y resistente no tiene comparación en condiciones duras de minería o procesamiento químico. Los diseños de tapón excéntrico levantan el tapón del asiento inmediatamente después de abrirlo. Esta acción de leva reduce la fricción de arranque y previene el desgaste severo que se observa en las válvulas de obturador con manguito estándar. Son excelentes para lodos erosivos como relaves mineros. La principal compensación tiene que ver con los requisitos de actuación. Exigen un par de arranque y de funcionamiento significativamente mayor para modular eficazmente. Debe dimensionar el actuador de forma conservadora para superar esta fricción mecánica inherente y evitar que la válvula se atasque durante el funcionamiento.

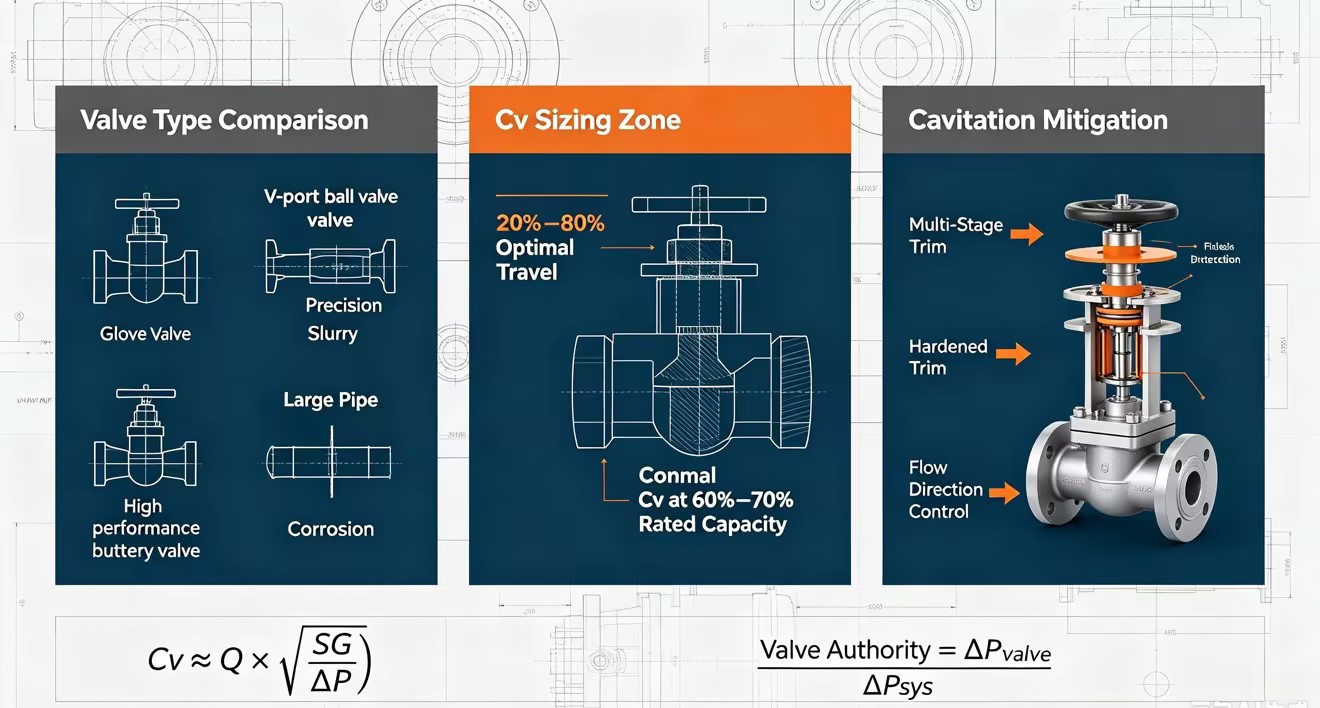

El dimensionamiento preciso depende completamente del cálculo del coeficiente de flujo (Cv). Esta métrica utiliza el caudal específico, la gravedad específica del fluido y la caída de presión permitida. Determina la capacidad exacta de flujo volumétrico requerida para satisfacer el proceso. Conceptualmente, un Cv equivale a un galón estadounidense por minuto de agua a 60 grados Fahrenheit que fluye a través de la válvula con una caída de presión de un psi. Siga una estricta regla general de ingeniería durante el dimensionamiento. El equipo debe funcionar entre un 20% y un 80% abierto durante condiciones de flujo normales. Esta gama específica garantiza la estabilidad del control. Mantiene el elemento de cierre alejado del asiento para evitar la erosión y al mismo tiempo proporciona un amortiguador suficiente para picos inesperados del proceso.
Reúna los caudales absolutos máximo, normal y mínimo para el circuito de proceso específico.
Determine la caída de presión permitida a través de la válvula en cada una de esas tres condiciones de flujo.
Calcule el Cv requerido para los estados máximo, normal y mínimo utilizando ecuaciones de dimensionamiento estándar ISA.
Seleccione un cuerpo de válvula y un tamaño de interno donde el Cv calculado normal caiga alrededor del 60% al 70% de la capacidad nominal total de la válvula.
La presión diferencial juega un papel fundamental tanto en el tamaño como en la selección del actuador. Impacta directamente las fuerzas mecánicas que actúan sobre el revestimiento interno. Una válvula debe tomar un porcentaje suficiente de la caída de presión total del sistema para mantener la autoridad sobre el flujo. Este concepto se conoce como autoridad de válvula. La autoridad es la relación entre la caída de presión a través de la válvula completamente abierta y la caída de presión total del sistema. Si la autoridad cae por debajo de 0,3, la característica de flujo instalada se distorsiona severamente. Una válvula de igual porcentaje comenzará a actuar como una válvula lineal. Esto arruina la sintonización del bucle y hace imposible un control estable. Las tuberías del sistema dictarán el caudal en lugar del circuito de control.
Seleccione los materiales de la carrocería y las molduras basándose estrictamente en la corrosividad del fluido, el potencial de erosión y la temperatura de funcionamiento. Las opciones comunes incluyen acero al carbono WCB para uso general y acero inoxidable CF8M para una resistencia moderada a la corrosión. Las aleaciones exóticas como Hastelloy, Monel o Titanio se vuelven necesarias para ambientes químicos extremos. Para las molduras internas, el acero inoxidable 316 es el estándar de la industria. Agregue revestimiento duro de Stellite al obturador y al asiento para aplicaciones de alta caída de presión para evitar el trefilado y la erosión. También debe alinear sus especificaciones con las clases de fugas de asiento ANSI/FCI 70-2. Haga coincidir la clase específica con los requisitos de su aplicación para evitar sobreespecificar e inflar los presupuestos del proyecto.
| Clase de fuga | Fuga máxima permitida | Medio de prueba típico |
|---|---|---|
| Clase II | 0,5% de la capacidad nominal | Aire o agua |
| Clase III | 0,1% de la capacidad nominal | Aire o agua |
| Clase IV | 0,01% de la capacidad nominal | Aire o agua |
| Clase V | 5 x 10^-4 ml/min de agua por pulgada de diámetro de orificio por psi diferencial | Agua |
| Clase VI | Burbujas por minuto (varía según el tamaño del puerto) | Aire o nitrógeno |
Los requisitos industriales pesados se centran en gran medida en parámetros operativos extremos. Debe tener en cuenta las altas temperaturas, la corrosividad agresiva y las enormes presiones diferenciales. La atención se centra en la robustez, los cuerpos con bridas pesadas y la integridad metalúrgica. Los sistemas comerciales HVAC e hidrónicos operan bajo prioridades completamente diferentes. Utilizan conexiones roscadas o ranuradas con cuerpos de bronce o fundición. Se centran en mantener un flujo constante en las diferentes cargas del edificio para garantizar la comodidad de los ocupantes. Las válvulas de control independientes de presión (PICV) ofrecen una solución de modulación especializada para estas redes hidrónicas. Combinan un regulador de presión diferencial con una válvula de control. El regulador interno absorbe las fluctuaciones de presión del sistema, lo que garantiza que el serpentín de agua fría o caliente reciba el caudal exacto requerido, independientemente de lo que estén haciendo otras válvulas en el edificio.
Los actuadores neumáticos de diafragma son el caballo de batalla de la industria. Utilizan un mecanismo simple de resorte y diafragma de goma. Ofrecen confiabilidad comprobada y brindan capacidades inmediatas a prueba de fallas a través de acciones de retorno por resorte de alta resistencia. Su velocidad de respuesta es excelente para bucles de procesos de rápido movimiento. Los actuadores eléctricos utilizan motores y trenes de engranajes. Son ideales para aplicaciones de tuberías remotas que carecen de infraestructura de aire instrumental. Los avances recientes han mejorado drásticamente sus capacidades de ciclo de trabajo continuo y su precisión de posicionamiento. Los actuadores hidráulicos y electrohidráulicos soportan las condiciones más extremas. Utilizan una bomba hidráulica autónoma impulsada por un motor eléctrico. Siguen siendo la solución ideal para requisitos de torque masivos, demandas de alto empuje y tiempos rápidos de respuesta de emergencia en válvulas de tuberías grandes.
La válvula física depende completamente de su circuito de control para funcionar. Un posicionador mide la posición real del vástago y ajusta la fuerza motriz al actuador hasta que el vástago alcanza el objetivo. Los posicionadores digitales inteligentes eliminan la fricción mecánica y reducen drásticamente la histéresis. Garantizan que el elemento de cierre coincida exactamente con la señal de control entrante del PLC o DCS. Esta señal normalmente utiliza cableado estándar de 4-20 mA o protocolos digitales como HART y Foundation Fieldbus. Los posicionadores inteligentes utilizan microprocesadores para ejecutar rutinas de calibración automática. También ofrecen capacidades avanzadas de diagnóstico a bordo. Realizan un seguimiento continuo del recorrido total de la válvula, el recuento de ciclos, los niveles de fricción y el par de arranque. Estos datos ingresan directamente al software de mantenimiento predictivo, lo que permite a los técnicos reconstruir el equipo antes de que ocurra una falla catastrófica.
La cavitación ocurre cuando la presión del fluido cae por debajo de su presión de vapor en la vena contracta, que es el punto de flujo más estrecho dentro del cuerpo de la válvula. Esta caída de presión provoca la formación de burbujas de vapor. A medida que el fluido se mueve hacia el área más grande aguas abajo, la velocidad disminuye y la presión se recupera. Esta recuperación obliga a las burbujas a colapsar violentamente, liberando ondas de choque destructivas. El flasheo ocurre cuando el fluido permanece como vapor aguas abajo porque la presión nunca se recupera por encima del límite de presión de vapor. Ambos fenómenos destruyen rápidamente los componentes metálicos internos mediante fuertes picaduras. La mitigación requiere estrategias de ingeniería específicas. Utilice un ajuste anticavitación de etapas múltiples para reducir la caída de presión gradualmente en varias etapas, evitando que la presión caiga por debajo del límite de vapor. Emplee materiales endurecidos como la capa de Stellite para las áreas de desgaste crítico. También puede alterar la dirección del flujo para que fluya sobre el tapón en lugar de debajo de él, dirigiendo las burbujas que colapsan hacia el centro de la tubería, lejos de las superficies metálicas.
Las altas caídas de presión en fluidos compresibles generan un ruido aerodinámico severo a medida que el gas se expande rápidamente. Esta energía acústica provoca vibraciones destructivas de alta frecuencia que degradan la infraestructura de las tuberías, cristalizan las soldaduras metálicas y dañan la instrumentación cercana. Los niveles de ruido superiores a 85 dBA también plantean graves riesgos de seguridad para el personal de la planta. Debes gestionar esta energía de forma segura. Las soluciones incluyen la instalación de adornos silenciosos especializados para atenuar el ruido dentro del cuerpo de la válvula. Estos adornos utilizan jaulas con miles de pequeños orificios cortados con láser para dividir el flujo principal en arroyos más pequeños y silenciosos. También se pueden utilizar difusores aguas abajo para gestionar la expansión del gas gradualmente en un área más grande. Especificar tuberías más gruesas ayuda a contener la energía acústica de forma segura dentro de los límites de la tubería, evitando que se irradie hacia las instalaciones.
El sobredimensionamiento sigue siendo el error de ingeniería más frecuente y dañino en el control de flujo. Cuando selecciona una válvula basándose únicamente en el tamaño de la línea en lugar del Cv calculado, la válvula termina siendo demasiado grande para el proceso. Una válvula sobredimensionada opera entre un 5% y un 10% de apertura para lograr el caudal requerido. El enchufe se asienta justo en el asiento. El fluido de alta velocidad se dispara a través de este pequeño espacio, provocando un severo trefilado y erosión de las superficies de sellado. También da como resultado una resolución de control deficiente. Pequeños movimientos del actuador provocan cambios masivos en el flujo. El bucle de control buscará constantemente la posición correcta, oscilando sin cesar. Esta inestabilidad desgasta el empaque del actuador, destruye los enlaces del posicionador e interrumpe todo el ciclo del proceso. Siempre dimensione para el Cv calculado real.
Audite su sistema de tuberías existente para determinar los caudales mínimo, normal y máximo exactos antes de evaluar cualquier opción de hardware.
Calcule el coeficiente de flujo (Cv) requerido para todas las condiciones operativas para establecer su capacidad de referencia y evitar un sobredimensionamiento destructivo.
Seleccione un estilo de cuerpo de válvula que coincida con la característica de flujo requerida, los límites de caída de presión y las restricciones físicas de la tubería.
Especifique los materiales de los internos y las clases de fugas basándose estrictamente en la corrosividad del fluido, la temperatura y los requisitos de cierre del sistema.
Instale un posicionador digital inteligente para eliminar la histéresis mecánica, garantizar un seguimiento preciso y permitir la supervisión del mantenimiento predictivo.
R: Una válvula moduladora ajusta continuamente el área de flujo para controlar las tasas de fluido con precisión. Estrangula el flujo basándose en una señal analógica o digital variable. Una válvula de cierre solo funciona en dos posiciones distintas: completamente abierta o completamente cerrada. Las válvulas de cierre están diseñadas estrictamente para aislamiento, no para regular caudales.
R: El Cv determina la capacidad de flujo exacta que una válvula puede manejar con una caída de presión específica. El cálculo preciso evita el sobredimensionamiento. Las válvulas sobredimensionadas operan demasiado cerca del asiento, lo que provoca un desgaste rápido, una resolución deficiente del control e inestabilidad del sistema. El dimensionamiento adecuado de Cv garantiza que el equipo funcione en su rango de control óptimo.
R: Las válvulas de bola estándar generalmente no son adecuadas para una modulación precisa debido a su alta recuperación y sus características de flujo no lineal. Sin embargo, las válvulas de bola caracterizadas, como los diseños de puerto en V, están diseñadas específicamente para modulación. Proporcionan un perfil de flujo preciso y una alta capacidad de rango adecuado para aplicaciones de estrangulación exigentes.
R: La cavitación ocurre cuando la presión del fluido cae por debajo de su presión de vapor dentro de la válvula, formando burbujas. A medida que la presión se recupera aguas abajo, estas burbujas colapsan violentamente. Este colapso genera ondas de choque localizadas que pueden dañar gravemente las molduras y tuberías internas. Para prevenir este fenómeno se utilizan ajustes de varias etapas.
R: Se prefieren los actuadores neumáticos cuando se necesitan tiempos de respuesta rápidos, confiabilidad comprobada y acciones mecánicas a prueba de fallas mediante retornos por resorte de alta resistencia. Los actuadores eléctricos se eligen cuando no hay aire para instrumentos disponible o cuando se requiere una integración digital precisa sin instalar nueva infraestructura neumática.
