El control de fluidos impreciso agota los presupuestos operativos y acelera el desgaste de los equipos en las instalaciones industriales. El control de flujo binario opera estrictamente en estados completamente abiertos o completamente cerrados. Esta metodología de encendido y apagado falla por completo en mantener los puntos de ajuste dinámicos para la temperatura, la presión o el caudal bajo cargas fluctuantes del sistema. Las variables del proceso cambian constantemente. Necesita una solución mecánica capaz de realizar un ajuste proporcional continuo para satisfacer estas demandas cambiantes.
Comprender la mecánica precisa de una válvula moduladora es el primer paso para especificar la arquitectura de control correcta para su instalación. Este conocimiento fundamental permite a los ingenieros optimizar la eficiencia del proceso, estabilizar los bucles de control y mitigar las responsabilidades de mantenimiento a largo plazo. La selección de los componentes adecuados evita fallas catastróficas en las tuberías y garantiza una regulación ambiental o química precisa.
Una válvula moduladora ajusta el flujo proporcionalmente entre 0% y 100% usando una señal de control continua, lo que permite un mantenimiento preciso y automatizado de los puntos de ajuste del sistema.
Una modulación confiable requiere la integración perfecta de tres componentes distintos: el cuerpo de la válvula (regulación del fluido), el actuador (fuerza motriz) y el posicionador (precisión de la retroalimentación).
Seleccionar el tipo de válvula correcto (globo, bola con puerto en V, mariposa) requiere equilibrar el coeficiente de flujo requerido (Cv) con la caída de presión, las propiedades del fluido (líquido, gas, vapor) y las características de flujo inherentes.
El dimensionamiento o la selección de componentes inadecuados introducen riesgos críticos de implementación, como cavitación, parpadeo, fricción y oscilación del circuito de control.
El control binario se basa en válvulas de cierre. Estas válvulas sólo existen en dos estados: 100% abierta o 0% cerrada. Esta limitación provoca una tensión mecánica severa dentro de las redes de tuberías. Cerrar rápidamente una válvula de aislamiento estándar detiene el impulso del fluido al instante. Esta desaceleración repentina genera una onda de choque hidráulica conocida como golpe de ariete. La energía cinética del fluido en movimiento se convierte en enormes picos de presión. Estas puntas rompen los sellos, destruyen la instrumentación y arrancan los soportes de las tuberías de sus anclajes. Esto lo vemos frecuentemente en circuitos de agua de refrigeración mal diseñados donde los operadores usan válvulas de compuerta para estrangular.
Además, el control binario falla por completo en aplicaciones que requieren un ajuste variable continuo. Considere un intercambiador de calor diseñado para producir fluido a exactamente 150°F. Si la válvula de suministro de vapor solo oscila entre completamente abierta y completamente cerrada, la temperatura de salida oscilará enormemente. El sistema constantemente sobrepasará o no alcanzará el punto de ajuste objetivo. Este comportamiento errático arruina la calidad del producto y desperdicia inmensas cantidades de energía térmica.
Los sistemas dinámicos exigen respuestas proporcionales. Los requisitos operativos dictan el uso de modulación cuando son obligatorias tolerancias estrictas. Si una reacción química requiere una velocidad de alimentación con una precisión del 1%, el control binario no puede tener éxito. Debe utilizar un ajuste continuo.
Las demandas de carga variables también requieren modulación. La demanda downstream rara vez permanece estática. A medida que los consumidores extraen más agua de un sistema municipal, o cuando un edificio requiere más refrigeración durante las horas pico de la tarde, el caudal debe escalar en consecuencia. El ajuste gradual del flujo protege los equipos sensibles aguas abajo. El aumento lento de la presión evita que los aumentos repentinos dañen las delicadas membranas de filtración o que las palas de la turbina giren demasiado.
Las temperaturas de los edificios comerciales fluctúan según los niveles de ocupación, la ganancia de calor solar y las condiciones climáticas externas. Una válvula moduladora controla automáticamente estos espacios interiores. Ajusta el flujo de agua fría o caliente a través de los serpentines de las unidades de tratamiento de aire. A medida que la temperatura ambiente se acerca al punto de ajuste del termostato, la válvula se cierra gradualmente. Reduce el flujo de agua para igualar la carga térmica exacta. Esta regulación precisa evita cambios de temperatura incómodos y reduce drásticamente la energía consumida por las plantas enfriadoras y las calderas. En entornos de campus grandes, cientos de estas válvulas funcionan en conjunto para equilibrar toda la red hidrónica.
Las reacciones químicas requieren controles ambientales estrictos para seguir siendo seguras y productivas. Los líquidos volátiles y los gases reactivos exigen presiones y caudales exactos. Las válvulas de control modulantes mantienen estos parámetros. Garantizan reacciones químicas seguras y estables dentro de reactores presurizados. Una ligera desviación en el flujo del catalizador puede arruinar un lote de producción completo o provocar una fuga térmica peligrosa. La modulación continua evita estas costosas desviaciones ajustando los caudales en tiempo real en función de la retroalimentación del sensor. A menudo instalamos válvulas de aleación especializadas en estas unidades para manejar materias primas altamente corrosivas mientras mantenemos estrictas tolerancias de control.
Las centrales eléctricas dependen del suministro preciso de vapor a alta presión para hacer girar enormes turbinas. Las válvulas moduladoras regulan este vapor en parte o en todo su recorrido. Optimizan la eficiencia de la turbina adaptando el flujo de vapor directamente a la demanda de la red eléctrica. Durante las secuencias de arranque, estas válvulas se abren de forma incremental. Esta lenta introducción de vapor calienta la tubería gradualmente. La modulación precisa protege la infraestructura de generación de energía contra choques térmicos, distorsiones de tuberías y condiciones catastróficas de exceso de velocidad. Los sistemas de agua de alimentación de calderas también dependen en gran medida de estas válvulas para mantener los niveles del tambor en condiciones de carga que cambian rápidamente.

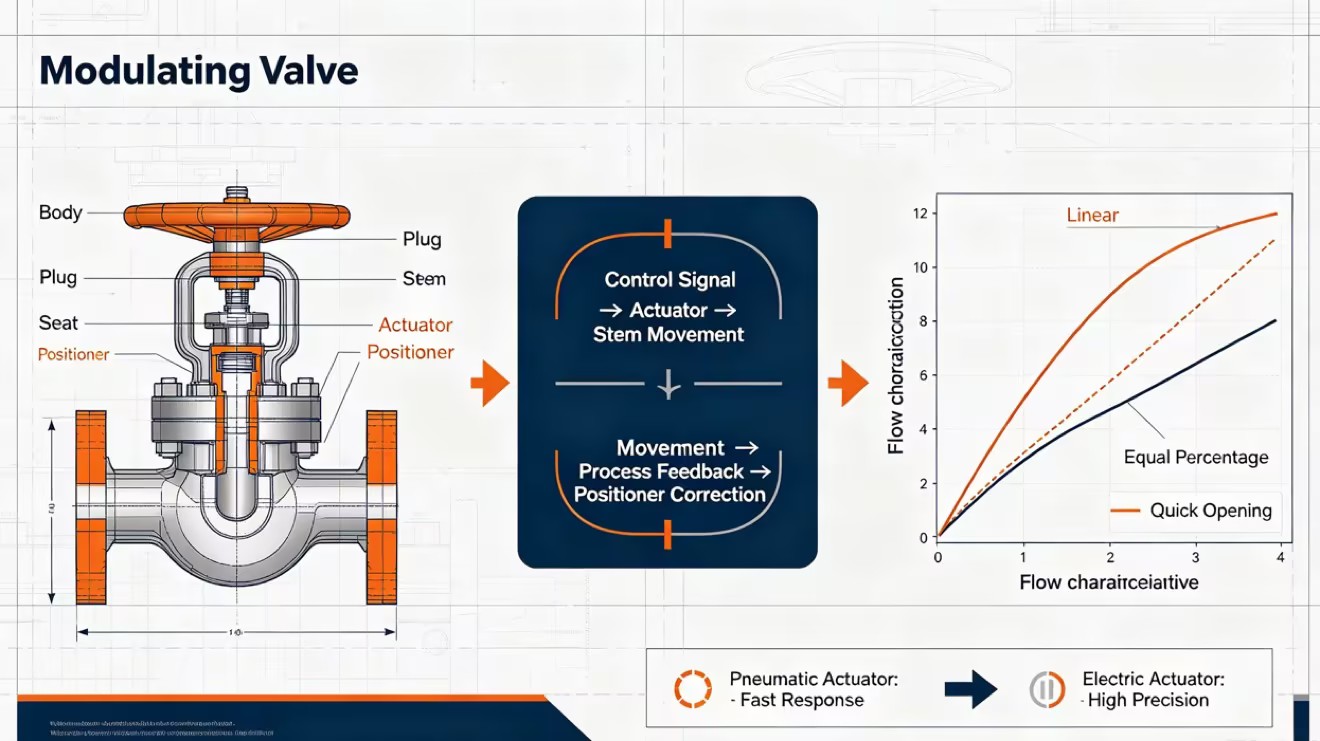

El cuerpo de la válvula sirve como límite de presión principal. Contiene las partes internas mojadas, conocidas colectivamente como moldura. La moldura generalmente incluye el tapón, el anillo del asiento y el vástago de la válvula. Estos componentes restringen o permiten físicamente el paso de fluidos. A medida que el vástago se mueve, el obturador se acerca o se aleja del asiento.
La forma específica de la moldura dicta el perfil de flujo. Un tapón de disco plano proporciona una característica de apertura rápida. Un tapón parabólico o contorneado produce una característica de flujo lineal o de porcentaje igual. Los ingenieros suelen utilizar internos guiados por jaula para aplicaciones de alta presión. La jaula actúa como un cilindro guía para el obturador, proporcionando estabilidad contra la turbulencia agresiva del fluido y reduciendo la vibración mecánica.
El actuador proporciona la fuerza motriz física necesaria para mover el vástago de la válvula a lo largo de su carrera. Traduce una señal de control en movimiento mecánico. La industria utiliza varios mecanismos actuadores distintos:
Actuadores neumáticos: utilizan aire comprimido que actúa contra un diafragma flexible o un pistón rígido. Ofrecen tiempos de respuesta rápidos y alto empuje. Incorporan fácilmente resortes mecánicos para llevar la válvula a una posición segura si se pierde presión de aire.
Actuadores eléctricos: emplean motores eléctricos acoplados a cajas de cambios. Proporcionan alta precisión y eliminan la necesidad de una red de aire comprimido en toda la planta. Son ideales para ubicaciones remotas.
Actuadores electrohidráulicos: combinan señales de control eléctrico con potencia hidráulica autónoma. Ofrecen capacidades de empuje masivas necesarias para válvulas excepcionalmente grandes o caídas de presión extremas.
El posicionador actúa como el cerebro del conjunto modulador. Se monta directamente al actuador. El posicionador lee la señal de control entrante de la red de la planta. Luego compara mecánica o digitalmente esta señal de comando con la posición física real del vástago de la válvula.
Si la presión de la tubería empuja el tapón y lo desalinea, se produce una discrepancia. El posicionador detecta este error inmediatamente. Aplica fuerza correctiva agregando o ventilando presión de aire en el actuador. Esta retroalimentación de circuito cerrado elimina la banda muerta. Garantiza la colocación exacta del vástago independientemente de las fuerzas dinámicas fluctuantes dentro de la tubería.
El control automatizado requiere protocolos de comunicación estandarizados. El posicionador debe comprender lo que el sistema de control central quiere que haga. Las entradas estándar de la industria controlan la posición de la válvula. Las señales analógicas, principalmente de 4 a 20 mA, siguen siendo las más comunes. Una señal de 4 mA normalmente ordena que la válvula se cierre completamente, mientras que una señal de 20 mA le ordena que se abra completamente.
Las instalaciones modernas utilizan protocolos de bus de campo digital como HART, Profibus o Foundation Fieldbus. Estas señales digitales transmiten el comando de posición primaria junto con abundantes datos de diagnóstico. Se conectan perfectamente con controladores lógicos programables (PLC) o sistemas de control distribuido (DCS). El procesador central calcula la salida requerida basándose en algoritmos PID y envía el comando exacto al posicionador para un control totalmente automatizado.
Los ingenieros consideran universalmente que las válvulas de globo son el estándar de la industria para la regulación de alta precisión. La ruta interna del fluido obliga al medio a cambiar de dirección dos veces. Este camino tortuoso crea una caída de presión naturalmente alta. Las válvulas de globo manejan excepcionalmente bien condiciones de servicio severas. Ofrecen capacidades de cierre hermético y excelente rango. Su diseño robusto les permite soportar las altas velocidades y turbulencias asociadas con una reducción agresiva de la presión. Con frecuencia especificamos válvulas de globo para agua de alimentación de calderas y estaciones de bajada de vapor a alta presión donde el control preciso no es negociable.
Las aplicaciones de control de flujo de alta capacidad suelen utilizar válvulas de bola con puerto en V. Una válvula de bola estándar presenta un puerto circular. A medida que se abre, el área de flujo cambia de manera no lineal, lo que resulta en un control deficiente de la estrangulación. El diseño del puerto V resuelve este problema. Los fabricantes mecanizan una muesca en forma de 'V' en la bola. A medida que la bola gira, esta muesca expone gradualmente el área de flujo. Esta geometría permite una característica de flujo altamente lineal. Las válvulas de puerto en V brindan una alta capacidad de flujo junto con un control preciso. Se destacan en el manejo de lodos fibrosos, pulpa de papel y fluidos limpios. La acción cortante de la muesca en V también evita que partículas sólidas atasquen el mecanismo.
Las tuberías de gran diámetro requieren soluciones rentables. Las válvulas de mariposa cumplen perfectamente con este requisito debido a sus dimensiones compactas entre caras y sus menores costes de material. Sin embargo, las válvulas de mariposa concéntricas estándar tienen problemas con la modulación. Sufren altos pares de operación y mala resolución cerca de la posición cerrada.
Las válvulas de mariposa de alto rendimiento utilizan diseños de compensación doble o triple. Estos desplazamientos alejan el punto de pivote del disco de la línea central. Esto reduce la fricción del asiento y mejora la precisión de la aceleración. A pesar de estas mejoras, todavía poseen un rango de control efectivo limitado. Por lo general, solo los modulas entre 20° y 70° de rotación. Operar fuera de este rango a menudo resulta en un control de flujo errático y un desgaste acelerado del asiento.
El dimensionamiento preciso dicta el desempeño del control. El coeficiente de flujo (Cv) representa la relación matemática entre el caudal, la gravedad específica y la caída de presión. Por definición, un Cv equivale a un galón estadounidense de agua por minuto a 60 °F que fluye a través de una válvula con una caída de presión de un psi. Calcular el Cv requerido es el paso más importante en la especificación de la válvula.
Las válvulas sobredimensionadas causan graves problemas operativos. Una válvula sobredimensionada debe operar muy cerca de su asiento para restringir el flujo adecuadamente. Esta proximidad hace que el circuito de control se mueva, oscilando constantemente entre abierto y cerrado. También acelera el desgaste de los componentes internos debido al fluido de alta velocidad que pasa a través de un pequeño espacio. Por el contrario, las válvulas de tamaño insuficiente no pueden pasar el caudal requerido. Provocan una pérdida excesiva de presión y generan velocidades de fluido peligrosas, lo que provoca una rápida erosión y niveles de ruido inaceptables.
El rendimiento teórico a menudo difiere de la aplicación en el mundo real. La característica de flujo inherente describe el comportamiento de la válvula bajo una caída de presión perfectamente constante. Los fabricantes prueban y publican estas curvas inherentes. Sin embargo, en un sistema de tuberías dinámico, la caída de presión a través de la válvula varía a medida que cambia el caudal. Este comportamiento dinámico define la característica del flujo instalado.
| Característica de flujo | Comportamiento inherente (caída de presión constante) | Mejor caso de uso de aplicación |
|---|---|---|
| Lineal | El caudal es directamente proporcional al recorrido de la válvula (p. ej., 50 % abierto = 50 % de flujo). | Control de nivel de líquidos, sistemas con caídas de presión constantes. |
| Igual porcentaje | Incrementos iguales del recorrido de la válvula producen cambios porcentuales iguales en el flujo existente. | Control de temperatura, sistemas donde la caída de presión varía mucho con el flujo. |
| Apertura Rápida | El flujo máximo se logra rápidamente con un recorrido inicial mínimo de la válvula. | Servicio on-off, alivio de seguridad u operaciones rápidas de llenado de lotes. |
Las propiedades de los fluidos dictan la selección del material. Los fluidos corrosivos destruirán rápidamente los componentes estándar de acero al carbono. Debe seleccionar los materiales para el cuerpo y las molduras según la composición química del medio. Las opciones comunes incluyen acero inoxidable 316, aleaciones dúplex o materiales especializados como Hastelloy y Monel para servicios con ácidos severos.
Las temperaturas extremas influyen mucho en la selección. Las aplicaciones criogénicas requieren aceros inoxidables austeníticos que conserven su tenacidad a temperaturas bajo cero. Las aplicaciones de vapor a alta temperatura requieren aleaciones de cromo-molibdeno para evitar la fluencia y la deformación. Cumpla siempre estrictamente con los estándares de la industria publicados por organizaciones como ASME, API y NACE. El cumplimiento garantiza la integridad de los límites de presión y protege al personal de la planta.
La selección de la fuerza motriz implica distintas compensaciones operativas. Los actuadores neumáticos ofrecen velocidades de respuesta excepcionalmente rápidas. Reaccionan a las señales de control casi instantáneamente. También incorporan fácilmente mecanismos mecánicos de retorno por resorte. Si la planta pierde energía o suministro de aire, el pesado resorte interno fuerza a la válvula a una posición segura predeterminada. Sin embargo, los sistemas neumáticos requieren una infraestructura de aire comprimido fiable, limpia y seca. La humedad en las líneas de aire destruirá la neumática del posicionador.
Los actuadores eléctricos simplifican la instalación. Sólo requieren tendido de energía eléctrica y cables de señal. Eliminan la necesidad de costosos compresores de aire y tubos neumáticos. Los actuadores eléctricos proporcionan un posicionamiento increíblemente preciso. Sin embargo, generalmente actúan más lentamente que sus equivalentes neumáticos. Lograr capacidades a prueba de fallas requiere baterías de respaldo o supercondensadores complejos, que introducen puntos de falla electrónicos adicionales.
La especificación de equipos estándar de bajo nivel a menudo reduce los gastos de capital iniciales del proyecto. Sin embargo, este enfoque frecuentemente resulta perjudicial en entornos de procesos continuos. Las aplicaciones de servicio severo degradan rápidamente los componentes estándar. Una válvula más barata podría sufrir una erosión en sus componentes en un plazo de seis meses, lo que obligaría a un cierre no planificado de la planta.
Invertir en válvulas de control modulantes robustas equipadas con posicionadores inteligentes avanzados genera enormes dividendos operativos. Los diagnósticos inteligentes monitorean la fricción de la válvula y el consumo de aire en tiempo real. Predicen fallas en el empaque antes de que ocurran emisiones fugitivas. La modulación precisa reduce el desperdicio de energía térmica en los circuitos de calefacción. Minimizar la variabilidad del proceso aumenta directamente el rendimiento del producto y reduce drásticamente los costosos tiempos de inactividad no planificados.
Las fuertes caídas de presión desencadenan fenómenos hidrodinámicos destructivos en aplicaciones de líquidos. El destello ocurre cuando la presión del fluido cae por debajo de su presión de vapor dentro de la válvula y permanece por debajo de ese umbral aguas abajo. El líquido hierve hasta alcanzar el estado de vapor. Este vapor de alta velocidad transporta gotas de líquido que actúan como chorros de arena y erosionan las tuberías aguas abajo.
La cavitación ocurre cuando la presión cae por debajo de la presión de vapor pero se recupera por encima de ella aguas abajo. En la zona de baja presión se forman burbujas de vapor. A medida que la presión se recupera, estas burbujas colapsan violentamente o implosionan. Estas microimplosiones generan ondas de choque localizadas que arrancan trozos microscópicos de metal del revestimiento de la válvula. Las estrategias de mitigación incluyen la especificación de internos anticavitación de múltiples etapas. Estas jaulas especializadas rompen la enorme caída de presión en etapas más pequeñas y manejables. La utilización de materiales endurecidos como las superposiciones de Stellite también resiste la erosión mecánica.
La fricción mecánica degrada gravemente el rendimiento del circuito de control. La fricción estática o fricción impide que el vástago de la válvula se mueva suavemente. Cuando el controlador envía un pequeño cambio de señal, el vástago se queda pegado en su lugar debido al empaque apretado. El controlador aumenta la señal hasta que la fuerza del actuador supera la fricción estática. Luego, el vástago salta repentinamente más allá del punto de ajuste deseado. Esto provoca una oscilación de bucle sin fin.
La banda muerta representa una pendiente mecánica en las uniones entre el actuador, el vástago y el posicionador. La señal de control cambia, pero el obturador de la válvula no se mueve inmediatamente porque las conexiones mecánicas están flojas. Los posicionadores inteligentes mitigan estos problemas. Aplican ráfagas neumáticas agresivas y calculadas para superar la fricción al instante. La selección de una empaquetadura de PTFE de baja fricción equilibra los estrictos requisitos de control de emisiones con un recorrido suave del vástago.
La seguridad del proceso exige un mantenimiento riguroso. Las válvulas moduladoras son dispositivos mecánicos altamente dinámicos que operan bajo estrés extremo. Requieren una calibración de rutina para garantizar que los ajustes de cero y span coincidan perfectamente con las señales de control entrantes. Una válvula que piensa que 4 mA significa que está abierta al 5% tendrá fugas constantemente cuando se le ordene que se cierre.
Los ajustes de embalaje de rutina evitan emisiones fugitivas peligrosas. El monitoreo de diagnóstico avanzado rastrea las curvas características de las válvulas a lo largo del tiempo. Al comparar los niveles de fricción actuales y el consumo de aire con los datos de referencia registrados durante la puesta en servicio, los equipos de mantenimiento pueden identificar el desgaste interno. Estos datos predictivos resaltan los problemas antes de que ocurra una falla catastrófica, manteniendo los más altos estándares de seguridad y confiabilidad del proceso.
Una válvula moduladora sigue siendo un requisito no negociable para los sistemas industriales que exigen un control dinámico y continuo. Las válvulas binarias de apertura y cierre simplemente no pueden gestionar variables de proceso precisas como temperatura, presión y caudal bajo cargas fluctuantes. La modulación precisa protege la infraestructura, optimiza el uso de energía y garantiza la calidad del producto. Base su selección inicial en datos de ingeniería rigurosos. Determine el Cv exacto requerido en función de los caudales. Identifique el estado del fluido como líquido, gas o vapor para predecir riesgos hidrodinámicos. Calcule el diferencial de presión máximo permitido para seleccionar el estilo de moldura correcto. Finalmente, alinee su elección de actuador con la infraestructura de su planta existente.
Para garantizar una implementación exitosa, ejecute los siguientes pasos:
Consulte con un ingeniero de válvulas especializado para realizar cálculos de tamaño exactos en sus condiciones de flujo mínimo, normal y máximo.
Realice análisis de dinámica de fluidos computacional (CFD) para aplicaciones de caída de alta presión para predecir y mitigar los riesgos de cavitación o destellos.
Finalice la compatibilidad del actuador y el posicionador para garantizar una integración digital perfecta con su red DCS o PLC existente.
Establezca una firma de diagnóstico de referencia durante la puesta en servicio inicial para guiar todos los programas futuros de mantenimiento predictivo.
R: Una válvula de cierre funciona exclusivamente en estados binarios: completamente abierta o completamente cerrada. No puede regular el flujo de forma incremental. Una válvula moduladora proporciona control proporcional continuo. Ajusta su posición entre 0 % y 100 % a lo largo de su recorrido para regular con precisión el flujo, la presión o la temperatura en función de una señal de control variable.
R: Los sistemas de control automatizados normalmente controlan estas válvulas mediante señales analógicas como 4-20 mA o 0-10 V CC. Los entornos industriales modernos utilizan con frecuencia protocolos de bus de campo digital, incluidos HART, Profibus o Foundation Fieldbus. Estos protocolos digitales transmiten el comando de posición preciso junto con valiosos datos de salud y diagnóstico.
R: El dimensionamiento depende del cálculo del coeficiente de flujo (Cv). Esta fórmula utiliza los caudales máximo, normal y mínimo, la gravedad específica del fluido y la caída de presión exacta a través de la válvula. Los datos precisos sobre la caída de presión son fundamentales; Los datos incorrectos conducen a válvulas sobredimensionadas o insuficientes.
R: Las válvulas de mariposa concéntricas estándar funcionan mal en aplicaciones de modulación debido a la alta fricción del asiento y las características de flujo no lineal. Para estrangular, debe utilizar válvulas de mariposa de alto rendimiento con diseños de doble o triple compensación. Incluso entonces, su rango de modulación efectivo está limitado a entre 20 y 70 grados de rotación.
R: La oscilación continua alrededor de un punto de ajuste se produce por tres razones principales. La válvula puede estar sobredimensionada, lo que la obliga a operar demasiado cerca del asiento. El ajuste del bucle de control PID puede ser demasiado agresivo. Finalmente, una fricción mecánica severa puede hacer que el vástago de la válvula salte más allá de la posición objetivo.
R: Un posicionador es un dispositivo de retroalimentación montado en el actuador. Recibe la señal de control y la compara con la posición física real del vástago de la válvula. Es necesario porque ajusta automáticamente la fuerza del actuador para superar la presión y la fricción de la tubería, asegurando que el vástago coincida con la posición exacta ordenada.
R: Con una característica lineal, la capacidad de flujo aumenta directamente proporcional al recorrido de la válvula. Una válvula abierta al 50% produce un flujo del 50%. Con una característica de igual porcentaje, incrementos iguales del recorrido de la válvula producen cambios porcentuales iguales en el caudal existente. Normalmente se utiliza un porcentaje igual para control de temperatura o sistemas con diferentes caídas de presión.
