Descripción

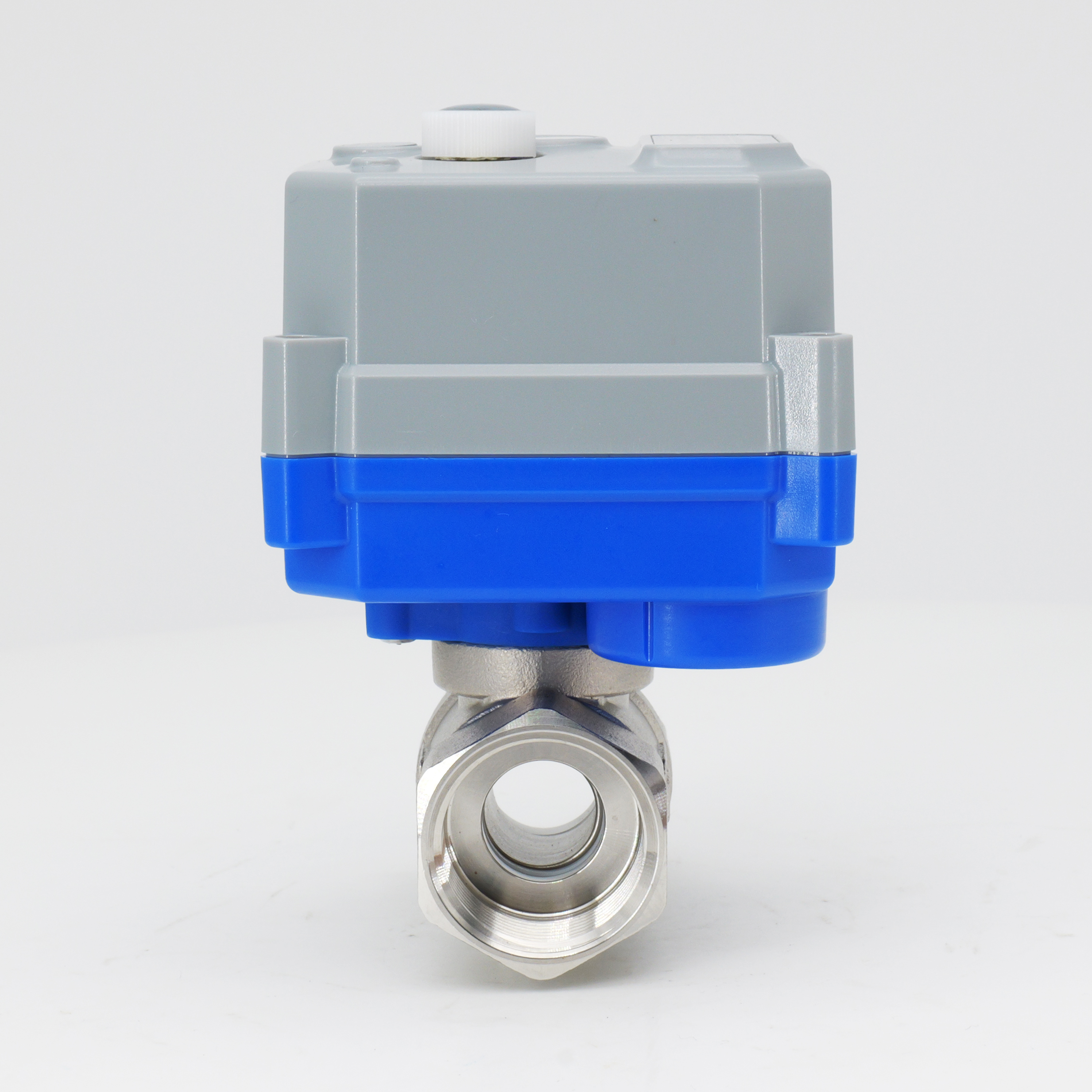

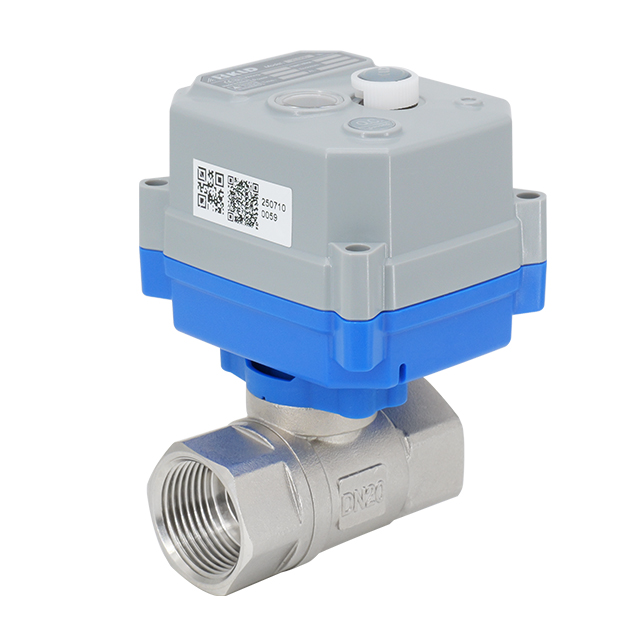

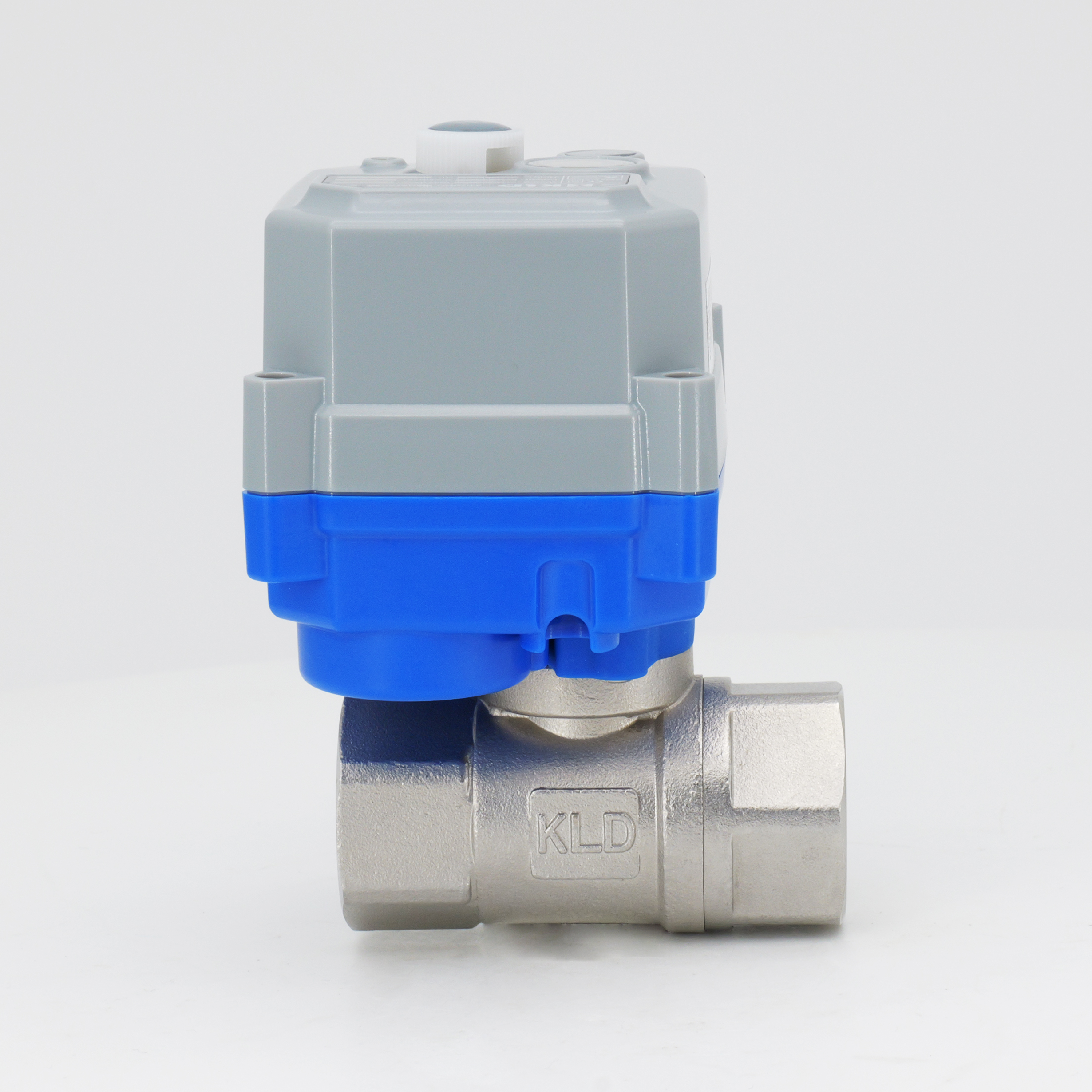

La válvula de bola motorizada de 2 vías de diámetro reducido de encendido/apagado normal KLD30S/SJ cuenta con conexiones de rosca hembra. Disponible en DN20, DN25 y DN32. El cuerpo de la válvula y el casquete vienen en latón niquelado, acero inoxidable 304 o 316L. La bola está disponible en 304/316L, PPO o una opción especial resistente al desgaste. Los asientos de bolas de PTFE garantizan un sellado fiable. El diseño de diámetro reducido proporciona un control de flujo rentable para aplicaciones donde no se requiere un puerto completo. El modelo 30S incluye un volante de anulación manual. El 30SJ lo omite para instalaciones compactas. El actuador se puede actualizar hasta una vida útil de hasta 500.000 ciclos. Hay soportes de montaje para alta temperatura disponibles para medios de hasta 150 °C. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de 2 vías y diámetro reducido
Tamaños: DN20, DN25, DN32
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0–100 °C / 120 °C / 150 °C
Temperatura ambiente: -20°C a 45°C (personalizable) ※1
Esta válvula se usa ampliamente en automatización industrial, tratamiento de agua y sistemas de control de fluidos donde el flujo de puerto completo no es esencial. El diseño de diámetro reducido ofrece una solución compacta y económica. Adecuado para aplicaciones de protección ambiental, drenaje y suministro de agua de bajo flujo. Maneja medios líquidos y gaseosos. Disponible en tres tamaños de puerto con soportes opcionales para alta temperatura para entornos térmicos exigentes.
※1 La personalización está disponible para temperaturas fuera del rango de>45 °C o <-20 °C.
① t<-40°C, conecte la alimentación al menos 15 minutos (se recomiendan 30 minutos) antes de su uso. Para temperaturas ambiente más altas, se puede reducir el tiempo de calentamiento.
② t<- 40°C durante mucho tiempo, agregue protección al actuador, por ejemplo: cable calefactor. No se requiere en una t ambiente ≥ -15°C.
Aplicaciones
Automatización e instrumentación industrial.
Controladores inteligentes de ahorro de agua y terminales accionados
Protección del medio ambiente, bajo caudal, suministro y drenaje de agua, tratamiento de agua
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※2 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.

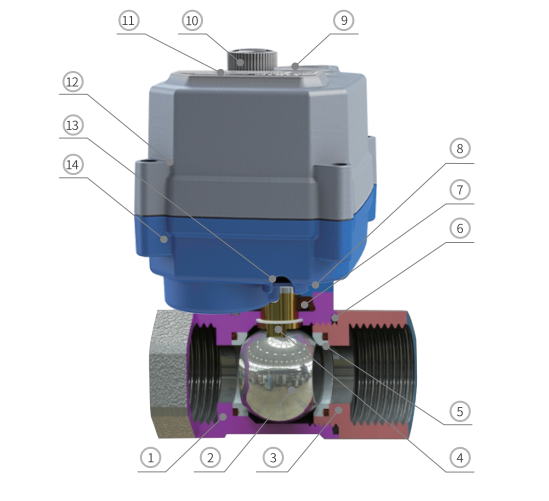

Diagrama de componentes principales
Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Cuerpo | Latón niquelado/304/316L | 1 |
| 2 | Pelota | 304/316L/PPO/Bola especial resistente al desgaste | 1 |
| 3 | Capó | Latón niquelado /304/316L | 1 |
| 4 | Provenir | Latón/304/316L | 1 |
| 5 | Asiento de bola ※3 | Ptfe | 2 |
| 6 | Sello del capó | EPDM/NBR/FPM ※4 | 1 |
| 7 | Sello del vástago | EPDM/NBR/FPM ※4 | 1 |
| 8 | Soporte de montaje | PA66 | 1 |
| 9 | ventana de visión | PC transparente | 1 |
| 10 | Volante ※5 | POM | 1 |
| 11 | Etiqueta | ordenador personal | 1 |
| 12 | cubierta superior | Aleación de PC ※6 | 1 |
| 13 | Contratuerca del prensaestopas | PA66 | 1 |
| 14 | Cubierta inferior | Aleación de PC ※6 | 1 |
※ 3 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※ 4 Otros materiales son personalizables.
※5 Serie 30SJ sin volante.
※6 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

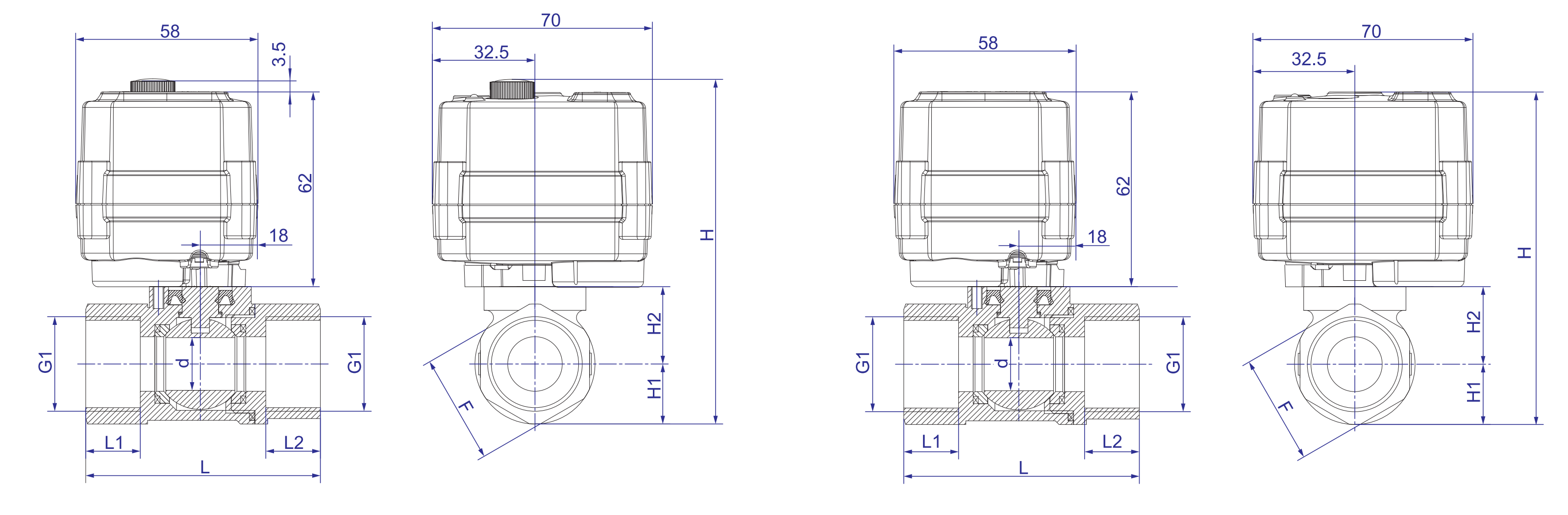

| Dimensiones-30S 【DN20-DN32】 | Dimensiones-30SJ 【DN20-DN32】 |
 | |
Dimensiones (mm)
| tipo de cuerpo | Tipo de conexión | DN | d | L1 = L2 | L | H | H1 | H2 | F | G1 | Material | W (kg) | |
| 30S | 30SJ | ||||||||||||
| Diámetro reducido de 2 vías | hilo femenino | DN20 | 15 | 15 | 64.5 | 103.25 | 99.75 | 16.5 | 21.25 | 30 | G3/4 ' | Cu/304/316L | - |
| DN25 | 20 | 18 | 76.0 | 111.75 | 108.25 | 21.5 | 24.75 | 38 | G1 ' | Cu/304/316L | - | ||
| DN32 | 20 | 20 | 80.0 | 114.25 | 110.75 | 24.0 | 24.75 | 48 | G1-1/4 ' | Cu | - | ||
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
4. Para temperaturas medias de 100 °C a 150 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 33 mm.
5. Para temperaturas medias de 150 °C a 200 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 56 mm.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.
Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
