Descripción
La válvula de bola motorizada de alta presión de 2 vías de 2 vías de 2 vías (acero inoxidable, 1/4 'a 3/4 ') presenta un diseño de alta presión, capaz de resistir presiones de trabajo más altas, alcanzando PN315, y es adecuado para aplicaciones de alta presión. Cuenta con estructura compacta, operación simple y control preciso. Ampliamente utilizado en industrias como petróleo, productos químicos, energía y suministro de agua y drenaje, permite un control remoto y automatizado del medio.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula motorizada de alta presión bidireccional
Tamaños: DN8, DN10, DN15, DN20
Tipo de conexión: roscado
Presión: máximo 31.50MPA (PN315)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
La KLD 200 válvula de bola motorizada de alta presión de 2 vías (acero inoxidable, 1/4 'a 3/4 ') tiene calidad confiable, larga vida útil y alta competitividad entre productos similares.
CE aprobado
Aplicaciones
Sistema de tratamiento de agua
Sistema de lavado
Pequeño equipo para control automático
Automatización industrial
Sistema hidráulico
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 31.50MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/ BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/ 36W@KT | 10s | ||||
20 nm 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.

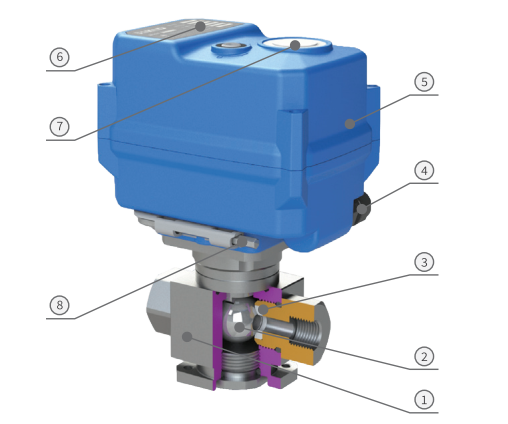

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/316L | 1 |
| 2 | Pelota | 304/316L | 1 |
| 3 | Asiento | Ptfe | 1 |
| 4 | Conector de cable | Nylon, Nic Kel-Pla Ted Brass | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | Llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.
Dimensiones 【DN8-DN20】
Dimensiones (mm)
DN | D1 | L1 | L | La | d | F | H1 | H2 | H | W (kg) |
DN8 | G1/4 ″ | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ″ | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ″ | 12 | 41.5 | 83 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ″ | 15 | 46.5 | 93 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Notas: BSP, NPT, GB ECT. es opcional.
Datos funcionales
Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 según EN60529/GB4208-2008 (todas las direcciones) F TIPO [a prueba de húmedo, agregando calentador deshumidificante] |
Anulación manual | Llave hexagonal a juego (solo usando sin poder) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
