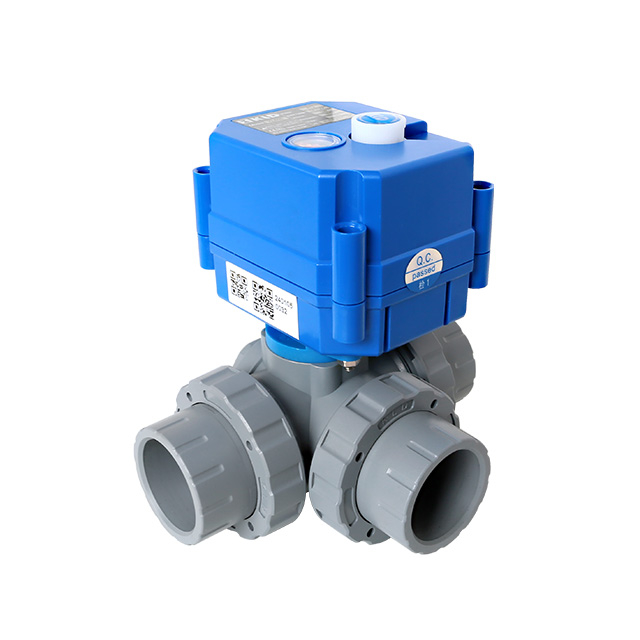

KLD 20S/SJ Válvula de plástico de 3 vías con sindicatos

Características:

CPVC, PVDF, excelente para resistir la corrosión
Mini trajes de dimensión para equipos pequeños
Tecnología patentada: la estructura del sello flotante
Vida útil larga- 70,000-100,000 círculos ※ 1
Baja corriente de trabajo
Recinto de IP67
2S de alta velocidad es opcional

※1 La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil. Los datos están en condición del entorno de laboratorio. Las diferentes aplicaciones pueden diferir.


Disponibilidad:



Consultar Añadir al carrito

Descripción del Producto

Descripción

La válvula de plástico de 3 vías KLD 20S de 3 vías con sindicatos está diseñada específicamente para aplicaciones de equipos a pequeña escala, que ofrece una solución compacta y eficiente para el control de fluidos en entornos corrosivos. Esta válvula presenta una estructura de sello flotante patentada que garantiza un excelente rendimiento de sellado y una larga vida útil de hasta 70,000-100,000 ciclos. Construido con materiales de alta calidad, incluidos los cuerpos de la válvula CPVC y PVDF, los asientos de bola PTFE y los sellos hechos de FPM, EPDM o NBR, proporciona una durabilidad robusta y una resistencia a la corrosión superior. La válvula está equipada con una función de anulación manual para una operación segura y conveniente durante los cortes de energía. Para las aplicaciones donde no se requiere anulación manual, la serie KLD 20SJ está disponible, compartiendo los mismos parámetros técnicos que el KLD 20s.

El diseño horizontal de 3 vías ofrece tasas de flujo más altas y una gama más amplia de tamaños de válvula en comparación con las válvulas verticales de 3 vías. Sin embargo, los usuarios deben tener en cuenta que la mezcla media puede ocurrir durante la rotación de la bola de la válvula en el tipo B de 3 vías; Si esto es una preocupación, se deben considerar configuraciones alternativas.

Las especificaciones técnicas incluyen

Tipo de válvula: válvula de bola de plástico de tres vías
Tamaños: DN15, DN20
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 90 ° C
Temperatura ambiente: -20 ° C a 45 ° C

La válvula de la serie KLD 20S es adecuada para una amplia gama de aplicaciones, incluidos sistemas de protección del medio ambiente, sistemas de tratamiento de agua (p. Ej. Proporciona una alternativa confiable a las válvulas solenoides, particularmente cuando las válvulas solenoides pueden no funcionar de manera confiable. El diseño modular de la válvula y las configuraciones opcionales (por ejemplo, diferentes opciones de cableado) permiten la personalización para cumplir con los requisitos de aplicación específicos.

CE aprobado

Aplicaciones

Utilizado para medio corrosivo como ácido y álcali, etc.
Reemplazar la válvula solenoide, particularmente cuando la válvula solenoide no puede funcionar de manera confiable
Protección ambiental, sistema de tratamiento de agua
Pequeño equipo de automatización industrial
Excelente en ₂el sistema CLO ₃ , o

Parámetros técnicos

Serie

Anulación manual

Torque
máximo

Tiempo
de operación

Voltaje
de trabajo

Potencia
máxima

Recinto

Presión
máxima

Temperatura
media

Temperatura
ambiente

Humedad

KLD 20s

Sí

2n.m

alrededor de 5s

DC5V, 12V

IP67

1.0MPA

0-90 ° C

-20 ° C <
t <45 ° C

≤85%
no condensación

AC/DC 12V, 24V

4W/

5W@KT

KLD 20SJ

AC/DC110V, 220V

5W/

8W@KT

Diagrama de componentes principales

三通塑阀

Componentes principales

Regiones	Material
Vivienda de actuador	Aleación de PC ※ 1
Cuerpo de válvula	CPVC, PVDF
Bola de válvula	CPVC, PVDF
Provenir	CPVC, PVDF
Asiento	Ptfe
Sello	FPM, EPDM, NBR

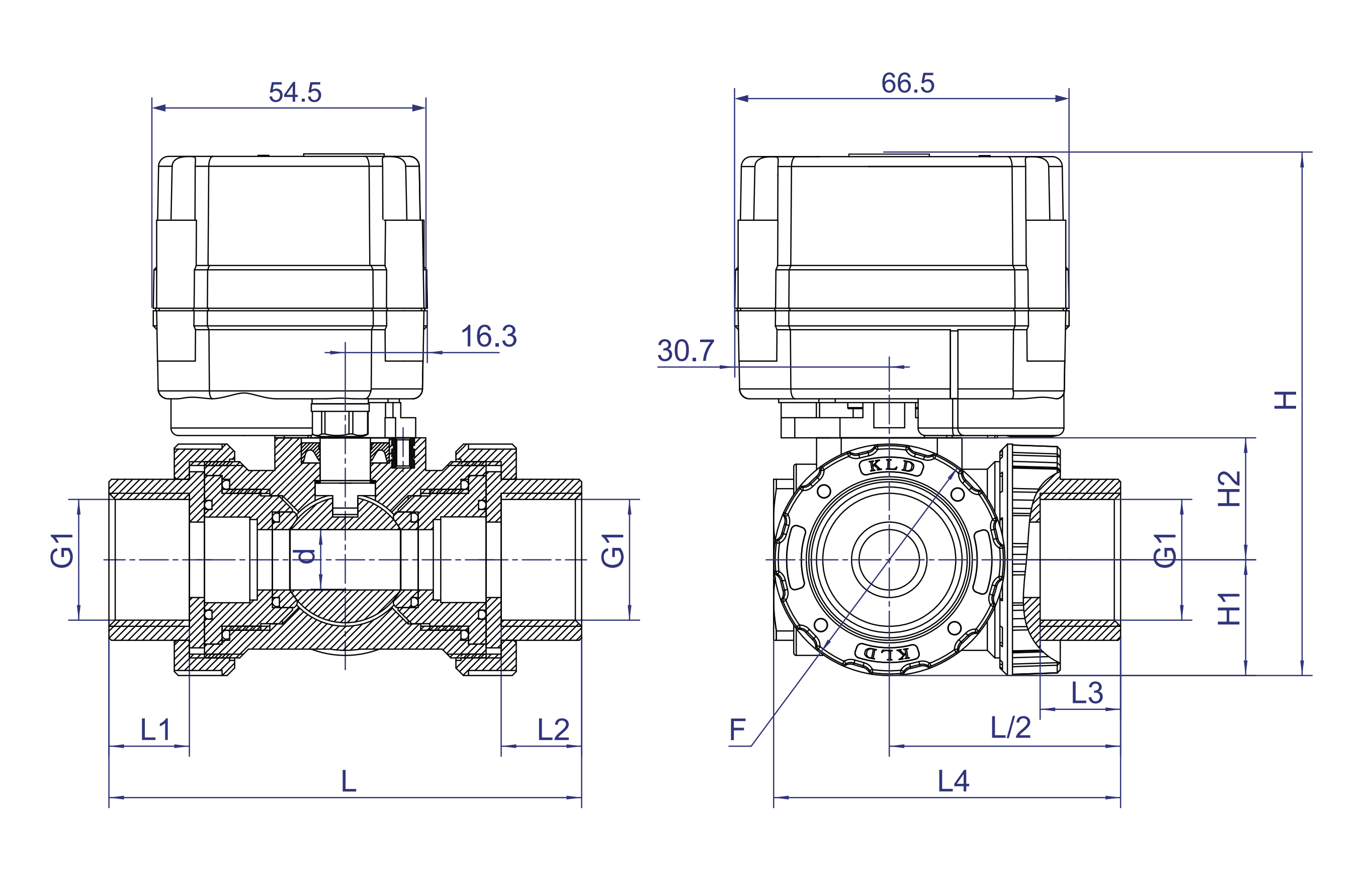

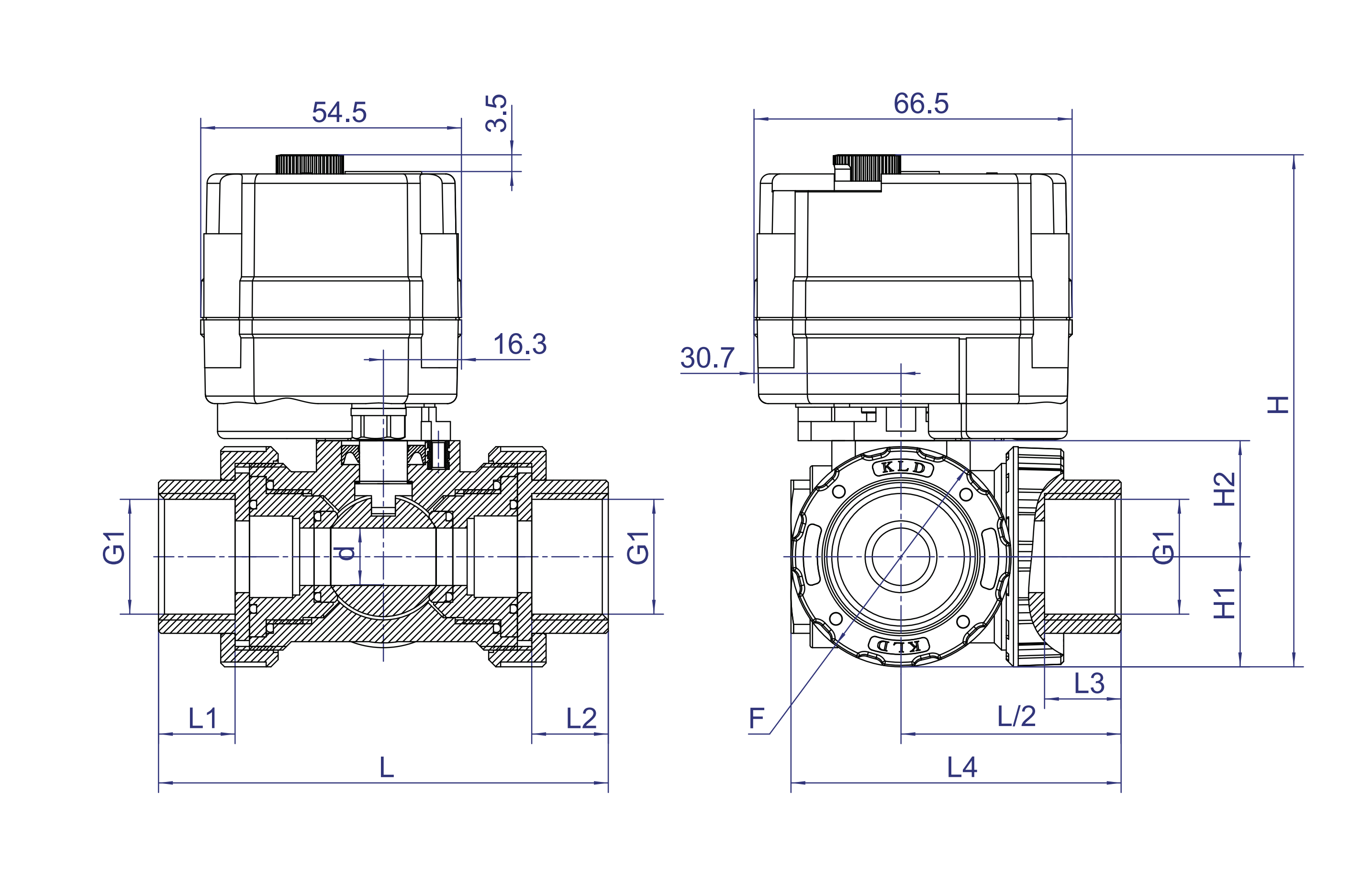

Dimensión

20s- 由令三通

KLD 20s

20SJ- 由令三通

KLD 20SJ

Tamaño de conexión (Unidad: MM)

DN	G1		L1 = L2		L		L4		d	F	H1	H2	H		W (kg)
DN	hilo	enchufe	hilo	enchufe	hilo	enchufe	hilo	enchufe	d	F	H1	H2	20	20SJ	W (kg)
DN15	G1/2 'o npt1/2 '	20.3 (diámetro externo)	18.0	18.0	101.0	101.0	73.5	73.5	12.0	46.0	23.0	24.25	107.0	103.5	-
DN20	G3/4 'o npt3/4 '	25.3 (diámetro externo)	18.0	18.0	101.0	101.0	73.5	73.5	12.0	46.0	23.0	24.25	107.0	103.5	-

Dirección de flujo

Dirección de flujo de la válvula de bola motorizada de 3 vías

手动图

Instrucciones para la anulación manual

Solo se permite usar cuando se corta la energía.
Levante la rueda de mano y gírela hacia la izquierda o hacia la derecha hasta que la válvula esté en su lugar.
Presione la rueda manual después de usar la anulación manual para funcionar correctamente cuando se suministra energía.

Alambrado

B2, B3, BD3, KT2 están disponibles. Podemos aceptar la personalización de comentarios. Por favor, las ventas de contacto para obtener más detalles.

La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil.
KLD 20s tiene anulación manual; KLD 20J no tiene anulación manual, otros parámetros son los mismos que KLD 20s.
Los actuadores no son directamente montados. No se recomienda que los actuadores se vendan por separado.
La presión se prueba bajo una dirección unidireccional.

※ 1 Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo, debido a las características de resistencia a la corrosión de los materiales de PC.

※ Sujeto a cambios técnicos
