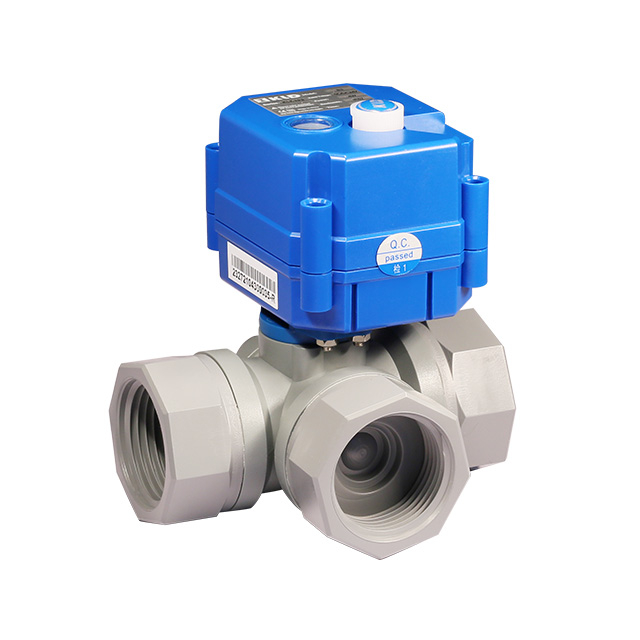

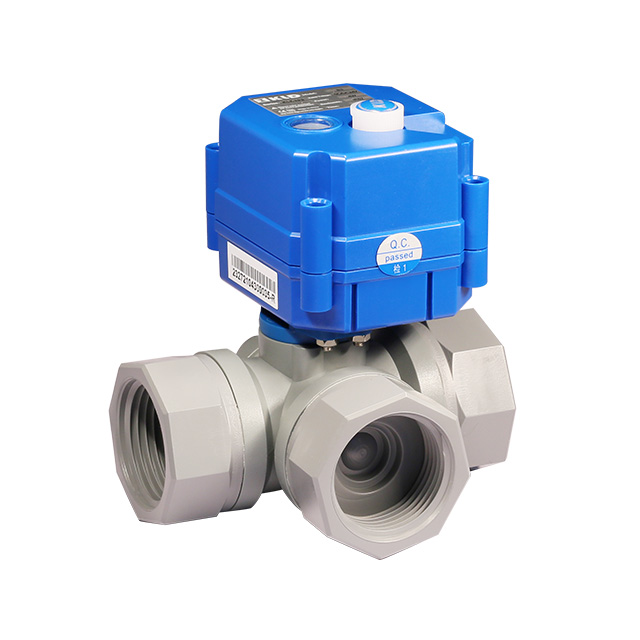

KLD 20S/SJ Válvula de plástico de 3 vías de 3 vías

Características:

CPVC, excelente para resistir la corrosión
Mini trajes de dimensión para equipos pequeños
Tecnología patentada: la estructura del sello flotante
Vida útil larga- 70,000-100,000 círculos ※ 1
Baja corriente de trabajo
Recinto de IP67
2S de alta velocidad es opcional

※ 1 La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil. Los datos están en condición del entorno de laboratorio. Las diferentes aplicaciones pueden diferir.


Disponibilidad:



Consultar Añadir al carrito

Descripción del Producto

Descripción

La válvula de bola de plástico de 3 vías KLD 20S es una solución versátil y duradera diseñada para un control preciso de fluido en una variedad de aplicaciones industriales. Esta válvula está construida con material CPVC de alta calidad para el cuerpo de la válvula, el tallo y la bola, combinados con PTFE para el asiento de la bola y los sellos hechos de FPM, EPDM o NBR. Estos materiales aseguran una excelente resistencia a la corrosión y una confiabilidad a largo plazo, lo que hace que la válvula sea adecuada para su uso con medios corrosivos como ácidos y álcalis.

Una característica clave de la serie KLD 20S es su estructura de sello flotante patentada, que proporciona un rendimiento de sellado superior y una vida útil extendida de hasta 70,000-100,000 ciclos. Este diseño garantiza un mantenimiento mínimo y una alta eficiencia operativa durante un período prolongado. La válvula también está equipada con una función de anulación manual, lo que permite una operación segura y conveniente durante los cortes de energía. Para las aplicaciones donde no se requiere anulación manual, la serie KLD 20SJ está disponible, compartiendo los mismos parámetros técnicos que el KLD 20s.

Las válvulas de la serie KLD 20S están disponibles en tamaños DN15, DN20 y DN25, con una presión de funcionamiento máxima de 1.0 MPa (PN10). Están diseñados para manejar una amplia gama de tasas de flujo, lo que las hace adecuadas para varias aplicaciones. El rango de temperatura media de la válvula es de 0 ° C a 90 ° C, mientras que el rango de temperatura ambiente es de -20 ° C a 45 ° C. La válvula también cuenta con un recinto nominal IP67, asegurando la protección contra el polvo y la entrada de agua.

Las especificaciones técnicas incluyen

Tipo de válvula: válvula de bola de plástico de tres vías
Tamaños: DN15, DN20, DN25
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 90 ° C
Temperatura ambiente: -20 ° C a 45 ° C

La válvula de plástico KLD 20s de 3 vías es una solución confiable, duradera y eficiente para el control de fluidos en entornos exigentes, ofreciendo excelentes opciones de rendimiento y personalización para una variedad de aplicaciones industriales y ambientales.

CE aprobado

Aplicaciones

Utilizado para medio corrosivo como ácido y álcali, etc.
Reemplazar la válvula solenoide, particularmente cuando la válvula solenoide no puede funcionar de manera confiable
Protección ambiental, sistema de tratamiento de agua
Pequeño equipo de automatización industrial
Excelente en ₂el sistema CLO ₃ , o

Parámetros técnicos

Serie

Anulación manual

Torque
máximo

Tiempo
de operación

Voltaje
de trabajo

Potencia
máxima

Recinto

Presión
máxima

Temperatura
media

Temperatura
ambiente

Humedad

KLD 20s

Sí

2n.m

alrededor de 5s

DC5V, 12V

IP67

1.0MPA

0-90 ° C

-20 ° C <
t <45 ° C

≤85%
no condensación

AC/DC 12V, 24V

4W/

5W@KT

KLD 20SJ

AC/DC110V, 220V

5W/

8W@KT

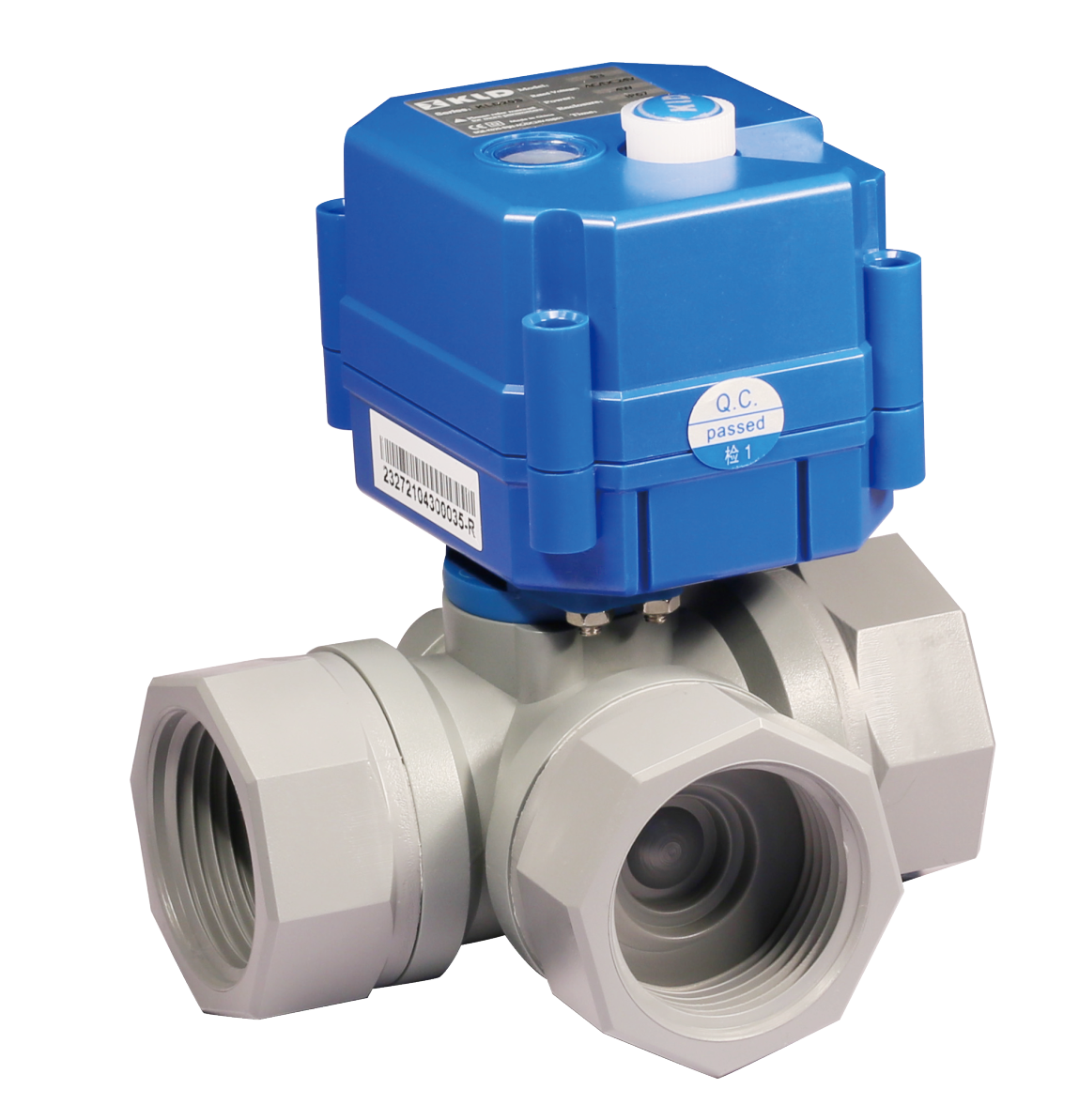

Diagrama de componentes principales

Válvula de plástico de 3 vías

Componentes principales

Regiones	Material
Vivienda de actuador	Aleación de PC ※ 1
Cuerpo de válvula	CPVC
Bola de válvula	CPVC
Provenir	CPVC
Asiento	Ptfe
Sello	FPM, EPDM, NBR

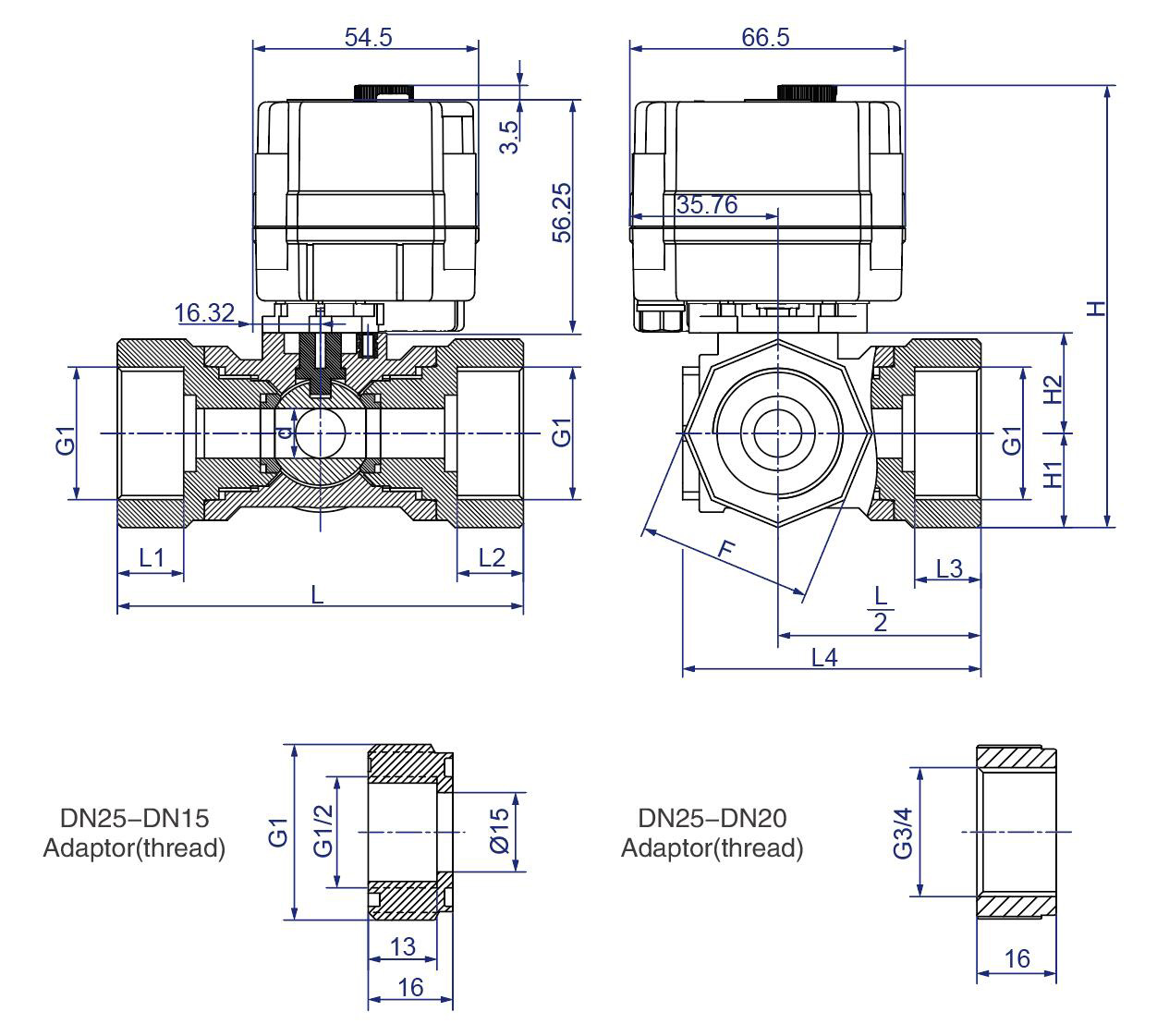

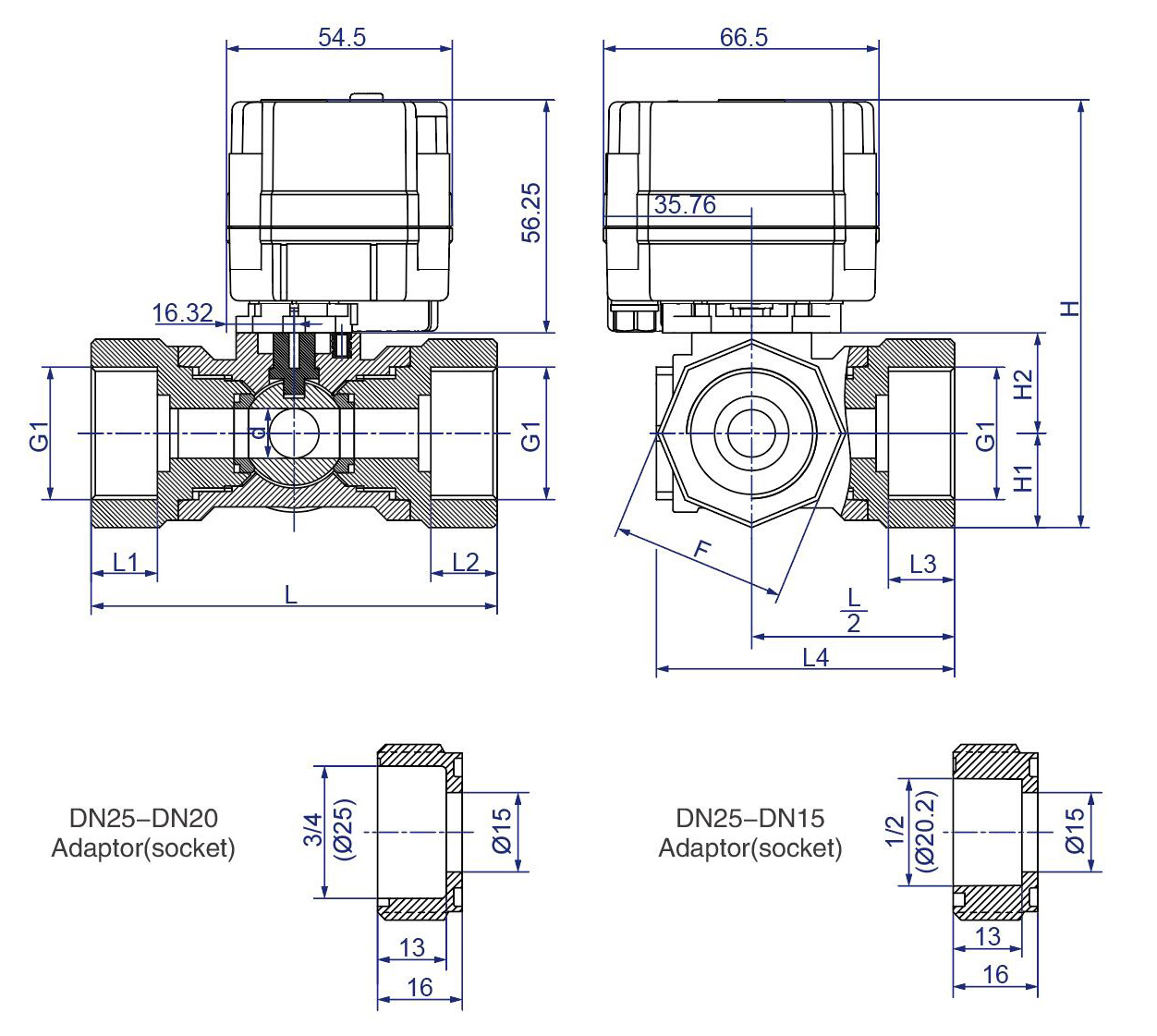

Dimensión

KLD 20s

20SJ

KLD 20SJ

Tamaño de conexión (Unidad: MM)

DN	d	G1		L1 = L2 = L3		L	L4	H		H1	H2	F	W (kg)
DN	d	hilo	enchufe	hilo	enchufe	L	L4	20	20SJ	H1	H2	F	W (kg)
DN15 ※	12.0	G1/2 '	20.2	13.0	13.0	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43
DN20 ※	12.0	G3/4 '	25.0	16.0	13.0	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43
DN25	12.0	G1 '	-	16.0	-	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43

Notas: adaptador ensamblado.

Dirección de flujo

Dirección de flujo de la válvula de bola motorizada de 3 vías

手动图

Instrucciones para la anulación manual

Solo se permite usar cuando se corta la energía.
Levante la rueda de mano y gírela hacia la izquierda o hacia la derecha hasta que la válvula esté en su lugar.
Presione la rueda manual después de usar la anulación manual para funcionar correctamente cuando se suministra energía.

Alambrado

B2, B3, BD3, KT2 están disponibles. Podemos aceptar la personalización de comentarios. Por favor, las ventas de contacto para obtener más detalles.

La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil.
KLD 20s tiene anulación manual; KLD 20J no tiene anulación manual, otros parámetros son los mismos que KLD 20s.
Los actuadores no son directamente montados. No se recomienda que los actuadores se vendan por separado.
La presión se prueba bajo una dirección unidireccional.

※ 1 Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo, debido a las características de resistencia a la corrosión de los materiales de PC.

※ Sujeto a cambios técnicos
