Descripción

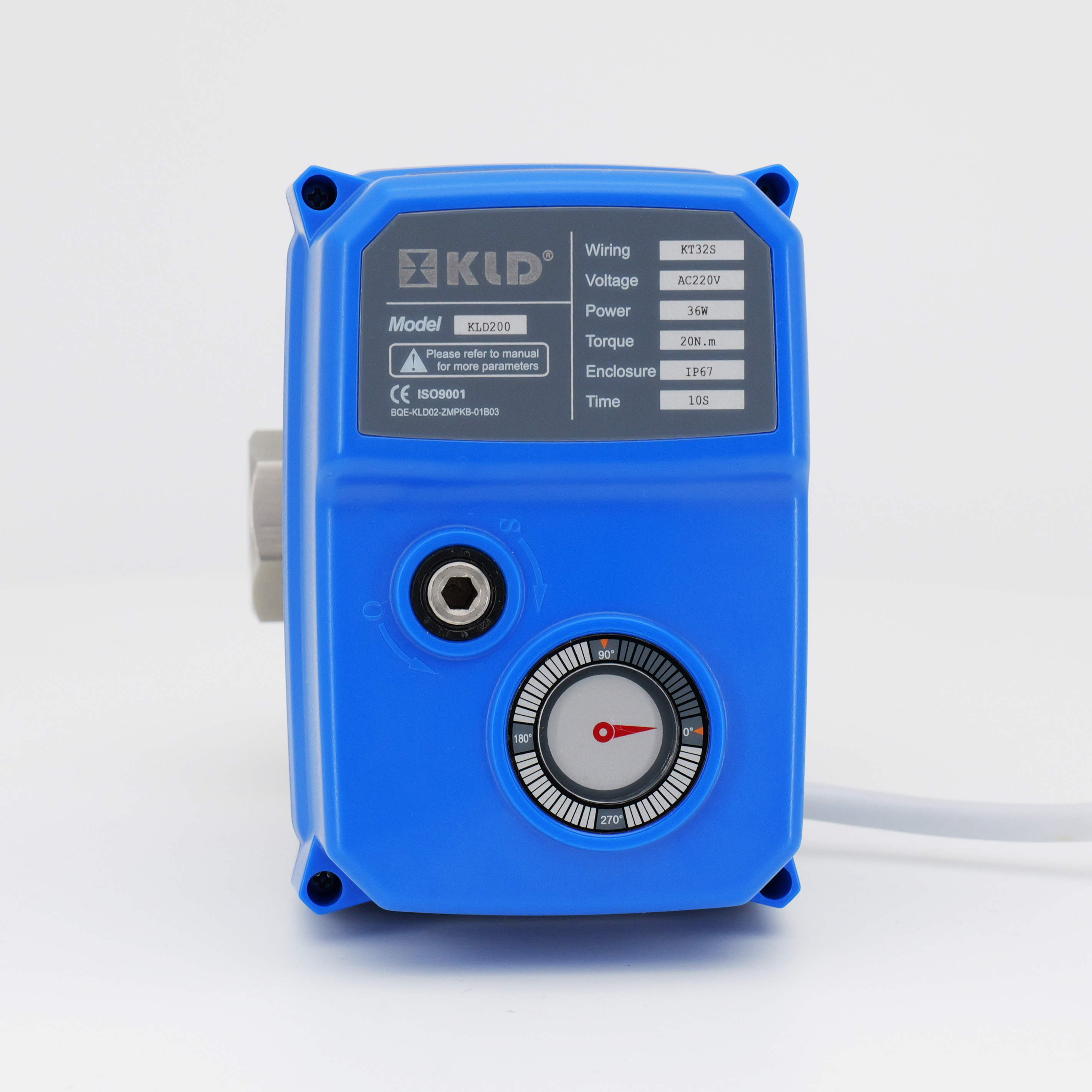

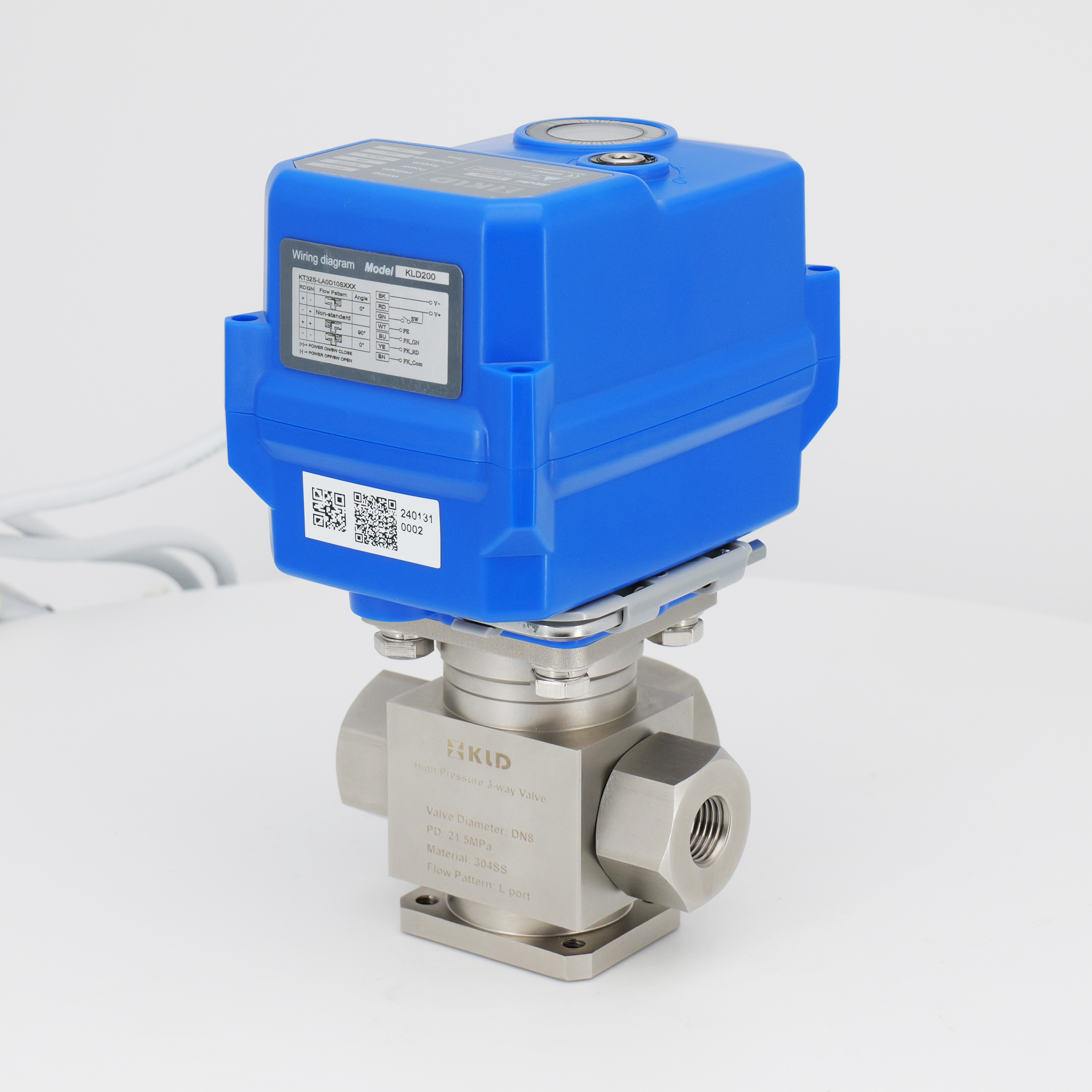

La KLD 200 válvula de bola motorizada de alta presión de 3 vías (acero inoxidable, 1/4 'a 3/4 ') está diseñada para aplicaciones de alta presión, capaz de resistir altas presiones de trabajo hasta PN315, adecuadas para situaciones de alta presión. Cuenta con una estructura compacta, una operación fácil y un control preciso, lo que lo hace ideal para sistemas de tratamiento de agua, sistemas de limpieza, automatización de equipos pequeños, automatización industrial y sistemas hidráulicos, que permite el control remoto y automatizado del medio.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola eléctrica de alta presión de 3 vías
Diámetro: DN8, DN10, DN15, DN20
Tipo de conexión: roscado
Presión: máximo 31.5MPA (PN315)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
La KLD 200 válvula de bola motorizada de alta presión de 3 vías (acero inoxidable, 1/4 'a 3/4 ') ofrece un tamaño compacto, vida útil larga, rendimiento de conducción estable y características de seguridad opcionales. Se usa ampliamente en varios sistemas de control y es una opción ideal para lograr el control de automatización.
CE aprobado
Aplicaciones
Sistema de tratamiento de agua
Sistema de lavado
Pequeño equipo para control automático
Automatización industrial
Sistema hidráulico
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 31.50MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/ 36W@KT | 10s | ||||
20 nm/ 15 nm@6s | AC/DC24V | 15W@10s / 25W@6s / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6s / 36W@KT | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/316L | 1 |
| 2 | Pelota | 304/316L | 1 |
| 3 | Asiento | Ptfe | 1 |
| 4 | Conector de cable | Nylon, latón chapado en níquel | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | Llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.
Dimensiones 【DN8-DN20】
Dimensiones (mm)
DN | G1 | L1 = L2 = L3 | L | L4 | d | F | H1 | H2 | H | W (kg) |
DN8 | G1/4 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ″ | 12 | 83 | 62.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ″ | 15 | 93 | 67.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Notas: B SP, NPT, GB ECT. es opcional.
Dirección de flujo
Datos funcionales
Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 según EN60529/GB4208-2008 (Alldirections) F TIPO [a prueba de húmedo, agregando calentador deshumidificante] |
Anulación manual | Llave hexagonal a juego ( solo usando sin poder ) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
