Las válvulas de mariposa son populares para controlar el flujo de fluidos en varios sistemas debido a su simplicidad, rentabilidad y operación eficiente. Estas válvulas están diseñadas con un disco que gira para permitir o bloquear el flujo. Si bien las válvulas de mariposa se utilizan ampliamente, no son adecuadas para todas las aplicaciones. Comprender sus limitaciones es crucial para garantizar que se elija la válvula adecuada para necesidades específicas.
En este artículo, exploraremos los escenarios en los que las válvulas de mariposa no son apropiadas, centrándonos en sus limitaciones en aplicaciones de alta presión, alta temperatura y medios específicos. También discutiremos los beneficios de las válvulas de mariposa eléctricas y su papel en los sistemas modernos donde la automatización es clave.
Las válvulas de mariposa generalmente no son adecuadas para sistemas de alta presión. Su diseño, particularmente el disco delgado y los sellos blandos, no pueden soportar presiones extremas durante períodos prolongados. Los sistemas de alta presión, como los que se encuentran en los oleoductos y gasoductos, a menudo requieren válvulas con un diseño más robusto para mantener un sello confiable y evitar fugas.
Cuando se somete a altas presiones, la superficie de sellado de una válvula de mariposa puede deformarse, lo que provoca posibles fugas o fallas de la válvula. Para tales aplicaciones, a menudo se prefieren alternativas como válvulas de bola o válvulas de compuerta debido a su diseño más resistente y su capacidad para manejar presiones nominales más altas sin comprometer el rendimiento.
Otra área donde las válvulas de mariposa no son ideales es en ambientes de alta temperatura. Las válvulas de mariposa, particularmente aquellas con sellos de caucho o elastómeros, pueden sufrir degradación del sello a temperaturas elevadas. Los materiales utilizados en las válvulas de mariposa pueden expandirse, contraerse o perder flexibilidad cuando se exponen al calor, comprometiendo la capacidad de la válvula para sellar eficazmente.
En aplicaciones como sistemas de vapor o aquellas que involucran fluidos a alta temperatura, se requieren válvulas diseñadas específicamente para altas temperaturas. Estas válvulas suelen contar con sellado de metal a metal o están fabricadas con materiales de alto rendimiento que pueden soportar las tensiones del calor extremo. Para tales casos, una válvula de bola o una válvula de globo con una resistencia adecuada a las altas temperaturas sería una mejor opción.
Las válvulas de mariposa pueden tener dificultades para manejar fluidos altamente viscosos o medios que contienen partículas sólidas. Es posible que el disco de la válvula no cierre completamente los fluidos espesos o pegajosos, lo que provoca ineficiencia en el sistema. Además, los sólidos pueden quedar atrapados alrededor del disco de la válvula, provocando daños o un sellado inadecuado. Esto puede provocar problemas de rendimiento, fugas o dificultades para abrir y cerrar la válvula.
En aplicaciones que involucran lodos, pulpas u otros medios con contenido sólido, se prefieren válvulas de compuerta o válvulas para lodos especialmente diseñadas. Estas válvulas pueden manejar la abrasividad y el espesor de dichos medios de manera más efectiva, lo que garantiza un funcionamiento más suave y reduce el desgaste de los componentes de la válvula.
Aunque las válvulas de mariposa ofrecen una función de encendido/apagado rápido y pueden proporcionar una regulación básica, no están diseñadas para un control de flujo preciso. Cuando se trata de aplicaciones que exigen una regulación de flujo precisa y repetible, como en el procesamiento químico o la fabricación farmacéutica, se deben considerar otros tipos de válvulas.
El rendimiento de una válvula de mariposa suele ser no lineal, lo que significa que el caudal no siempre se correlaciona exactamente con la apertura del disco de la válvula. Esto dificulta el logro de un control preciso. Para procesos que requieren caudales exactos, las válvulas de globo o las válvulas de bola con puerto en V son más adecuadas, ya que están diseñadas específicamente para un control de flujo preciso y se pueden ajustar de manera más efectiva.
Tipo de aplicación | Motivo de la inadecuación |
Sistemas de alta presión | Las válvulas de mariposa no pueden manejar la alta presión de manera eficiente. |
Ambientes de alta temperatura | Los materiales de sellado pueden degradarse bajo altas temperaturas. |
Fluidos viscosos y sólidos | Las válvulas de mariposa no pueden manejar medios pegajosos o abrasivos. |
Control de flujo preciso | Las válvulas de mariposa ofrecen una precisión limitada para el control de flujo. |
Lodos y medios abrasivos | Los sólidos pueden dañar las superficies de sellado de la válvula. |
Si bien las válvulas de mariposa modernas tienen capacidades de sellado mejoradas, todavía no son ideales para situaciones que requieren cero fugas. El diseño del disco de la válvula, que está constantemente en la ruta del flujo, puede provocar fugas menores, especialmente cuando la válvula está bajo alta presión o en aplicaciones críticas como tuberías de productos químicos peligrosos o sistemas de gas.
Para aplicaciones que requieren una estanqueidad absoluta, como la manipulación de sustancias tóxicas o inflamables, las válvulas de compuerta o las válvulas de bola suelen ser la opción preferida. Estas válvulas proporcionan un mejor rendimiento de sellado, lo que garantiza que no se produzcan fugas, lo cual es crucial para la seguridad en entornos sensibles.
Las válvulas de mariposa son susceptibles a la cavitación y la erosión, particularmente cuando se usan en aplicaciones de estrangulamiento. El disco permanece en el camino del flujo, lo que puede provocar turbulencias y cavitación cuando la válvula está parcialmente abierta. Con el tiempo, esto provoca desgaste en las superficies de sellado y aumenta el riesgo de falla.
En sistemas donde la cavitación es una preocupación, como aplicaciones de alto flujo o alta velocidad, las válvulas diseñadas para manejar tales condiciones, como válvulas de globo o válvulas reductoras de presión especialmente diseñadas, son más adecuadas.
Las válvulas de mariposa no son adecuadas para sistemas que requieren limpieza con raspadores de tubería. El diseño de disco y sello de las válvulas de mariposa evita el uso de dispositivos de limpieza que viajan a través de la tubería para eliminar residuos o incrustaciones. Esto puede ser una limitación significativa en ciertas industrias, particularmente en el sector del petróleo y el gas, donde el pigging es esencial para mantener la integridad de las tuberías.
En sistemas donde se requiere pigging, se deben considerar diseños de válvulas alternativas que permitan el paso de dispositivos de limpieza, como válvulas de bola o de compuerta.
En las industrias farmacéutica y de procesamiento de alimentos, existe la necesidad de válvulas que ofrezcan un control de flujo preciso y cumplan con estrictos estándares de higiene. Es posible que las válvulas de mariposa, debido a su diseño, no proporcionen el nivel de control necesario para aplicaciones tan sensibles. Además, es posible que su rendimiento de sellado no cumpla con los estrictos requisitos de limpieza de estas industrias.
En estos casos, las válvulas como las válvulas de globo o las válvulas de diafragma son más adecuadas debido a su capacidad para proporcionar un control preciso y un mantenimiento sencillo por motivos de higiene.
Las válvulas de mariposa normalmente no se recomiendan para sistemas de gas de alta presión. Es posible que el diseño del disco y los materiales de sellado no puedan soportar las condiciones de alta presión requeridas en los gasoductos, lo que podría provocar fallas o fugas. Para aplicaciones de gas a alta presión, generalmente se prefieren válvulas como válvulas de bola o válvulas de compuerta, ya que ofrecen un sello más robusto y un mejor rendimiento en condiciones tan exigentes.
Las válvulas de mariposa también son menos efectivas cuando se trata de manipular lodos o medios abrasivos. Los materiales de sellado blandos y la construcción del disco son propensos a desgastarse cuando se exponen a partículas abrasivas. Con el tiempo, esto conduce a la degradación del rendimiento de la válvula y a la necesidad de un mantenimiento más frecuente. Para tales aplicaciones, se deben utilizar válvulas diseñadas específicamente para lodos o materiales abrasivos, como válvulas de guillotina.
Las válvulas de compuerta son ideales para entornos de alta presión y alta temperatura donde un sello hermético y confiable es crucial. Su diseño garantiza fugas mínimas, lo que los hace particularmente útiles en industrias como la del petróleo y el gas, donde la integridad del sistema es vital. Las válvulas de compuerta son las más adecuadas para aplicaciones que requieren operación poco frecuente y cierre total, ya que funcionan de manera excelente al proporcionar un sello completo. Sin embargo, no son la mejor opción para sistemas que requieren operación o aceleración frecuente, ya que su operación más lenta y su potencial de erosión durante la aceleración pueden causar desgaste con el tiempo.
Las válvulas de bola son muy valoradas por su precisión en el control de flujo y su capacidad para manejar fluidos o gases a alta presión de manera efectiva. Destacan en aplicaciones donde es necesario un sello hermético, asegurando que no haya fugas incluso bajo presión. El diseño esférico de la válvula la hace ideal para gestionar condiciones de flujo variables. Las válvulas de bola se utilizan comúnmente en industrias que exigen una regulación precisa del flujo, como plantas químicas o sistemas de gas. A diferencia de las válvulas de mariposa, las válvulas de bola ofrecen un mejor control, especialmente para aplicaciones donde se requieren ajustes precisos.
Las válvulas de globo están diseñadas específicamente para estrangular y regular el flujo, lo que las convierte en la mejor opción cuando el control preciso del flujo es una prioridad. Su capacidad para ajustar el flujo en pequeños incrementos les da una ventaja sobre las válvulas de mariposa en aplicaciones que requieren ajustes de flujo precisos y repetibles. Estas válvulas se utilizan a menudo en industrias como procesamiento químico, plantas de energía y cualquier aplicación que requiera una regulación de flujo constante y controlada. Aunque las válvulas de globo son ideales para estrangular, tienden a tener caídas de presión más altas que otros tipos de válvulas y pueden no ser adecuadas para sistemas de alto flujo que exigen una resistencia mínima.
Tipo de válvula | Control de flujo | Idoneidad de presión | Idoneidad de temperatura | Aplicaciones ideales | Control de precisión |
Válvula de mariposa | Moderado | Medio a bajo | Moderado a bajo | Sistemas de agua, HVAC, aplicaciones de lodos | Bajo |
Válvula de bola | Excelente | Alto | Alto | Sistemas de alta presión y alta temperatura. | Alto |
Válvula de compuerta | Bien | Alto | Alto | Petróleo, gas, sistemas de alta presión. | Moderado |
Válvula de globo | Excelente | Medio a alto | Alto | Control de flujo preciso en plantas químicas | Alto |
Las válvulas de mariposa son soluciones versátiles y rentables para muchas aplicaciones de control de fluidos. Sin embargo, tienen limitaciones, especialmente en aplicaciones de control de flujo preciso y de alta presión y alta temperatura. Comprender estas limitaciones es crucial para seleccionar la válvula adecuada para sus necesidades.
Para aplicaciones que requieren un control preciso, cero fugas o la capacidad de manejar medios desafiantes, los tipos de válvulas alternativas, como las válvulas de bola o las válvulas de globo, suelen ser la mejor opción.

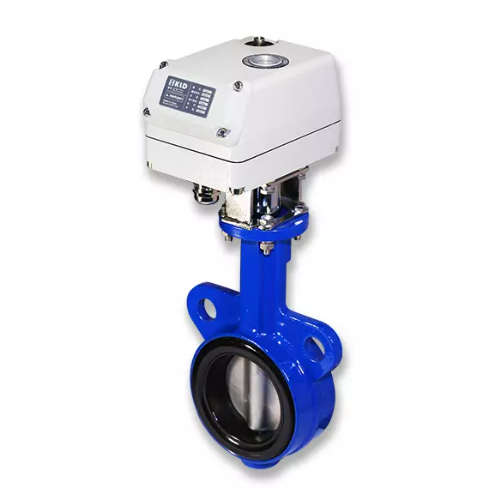

En KLD , ofrecemos una gama de válvulas de mariposa de alta calidad, incluidas opciones de válvulas de mariposa eléctricas, que son ideales para sistemas modernos que requieren control y automatización confiables. Ya sea para aplicaciones residenciales, industriales o comerciales, los productos de KLD ayudan a garantizar la eficiencia y la seguridad.
R: Las válvulas de mariposa no son ideales para sistemas de alta presión o aplicaciones que requieren un control de flujo preciso. En estos casos, las válvulas de bola o de globo son mejores opciones.
R: Las altas temperaturas pueden dañar los materiales de sellado de la válvula y comprometer su rendimiento. Para condiciones de alta temperatura, se recomiendan válvulas alternativas como válvulas de globo.
R: Las válvulas de mariposa no son adecuadas para fluidos de alta viscosidad ya que el diseño puede causar ineficiencia. Para tales medios, las válvulas de bola o de compuerta son más efectivas.
R: Para un control de flujo preciso, se prefieren las válvulas de globo a las válvulas de mariposa. Su diseño permite una modulación más precisa del flujo.
R: Las válvulas de mariposa luchan con lodo debido a la posibilidad de que se acumulen sólidos en el disco de la válvula, provocando desgaste y fugas. Para sistemas de lodos, son mejores las válvulas de compuerta o de bola.
R: Si bien las válvulas de mariposa eléctricas brindan automatización y control confiable, no son ideales para aplicaciones que requieren una regulación de flujo muy precisa. Las válvulas de globo son más adecuadas para tales necesidades.
