Descripción

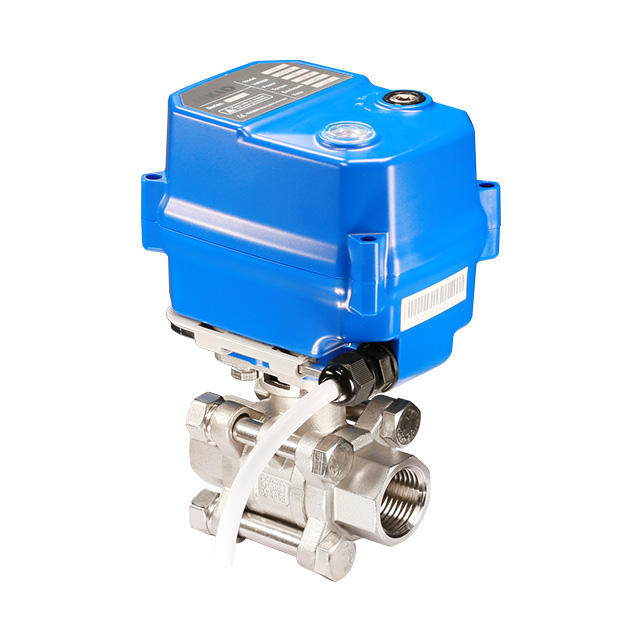

La válvula de bola motorizada KLD100 de 2 vías y 3 piezas (SS304/SS316) es una válvula de alto rendimiento diseñada para un control de flujo preciso en diversas aplicaciones industriales. Con un diseño compacto, esta válvula es ideal para equipos pequeños y ofrece beneficios de ahorro de espacio sin comprometer el rendimiento. La válvula está equipada con un motor sin escobillas, lo que garantiza un funcionamiento estable y fiable, con una larga vida útil de hasta 20.000 ciclos. También incluye una función de anulación manual para una operación segura y conveniente durante cortes de energía o mantenimiento.
La válvula de bola motorizada KLD100 de 2 vías y 3 piezas (SS304/SS316) está disponible en configuraciones NO (normalmente abierta) y NC (normalmente cerrada), lo que brinda flexibilidad para diferentes requisitos del sistema. Está diseñado con una función a prueba de fallos, lo que la convierte en una alternativa superior a las válvulas solenoides, especialmente en aplicaciones que requieren mayores caudales y protección contra golpes de ariete. La válvula tiene una clasificación IP67 para protección contra el polvo y resiste inmersión a corto plazo en agua (como 30 minutos en agua a 1 metro de profundidad).
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola motorizada de 2 vías
Tamaños: DN15, DN20
Presión: Máximo 1,6 MPa (PN16)/ 4,0 MPa (PN40)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
La KLD 100 válvula de bola motorizada de 3 piezas de 2 vías (SS304/SS316) está garantizando el cumplimiento de los estándares europeos de seguridad y ambiental. Su construcción robusta, combinada con características avanzadas, lo convierte en una elección confiable para exigentes aplicaciones industriales.
CE aprobado
Aplicaciones
Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático
Datos técnicos
| Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Clase de protección | Presión máxima | Temperatura media. |
| 6 nm | Dc24v | 24W | B2S/B3S/BD3S | 2s | Tipo IP67 o F | 1.6MPA 4.0MPA | 0-100 ℃ ※ 2 |
| 10 nm/ 6nm@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10 nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.

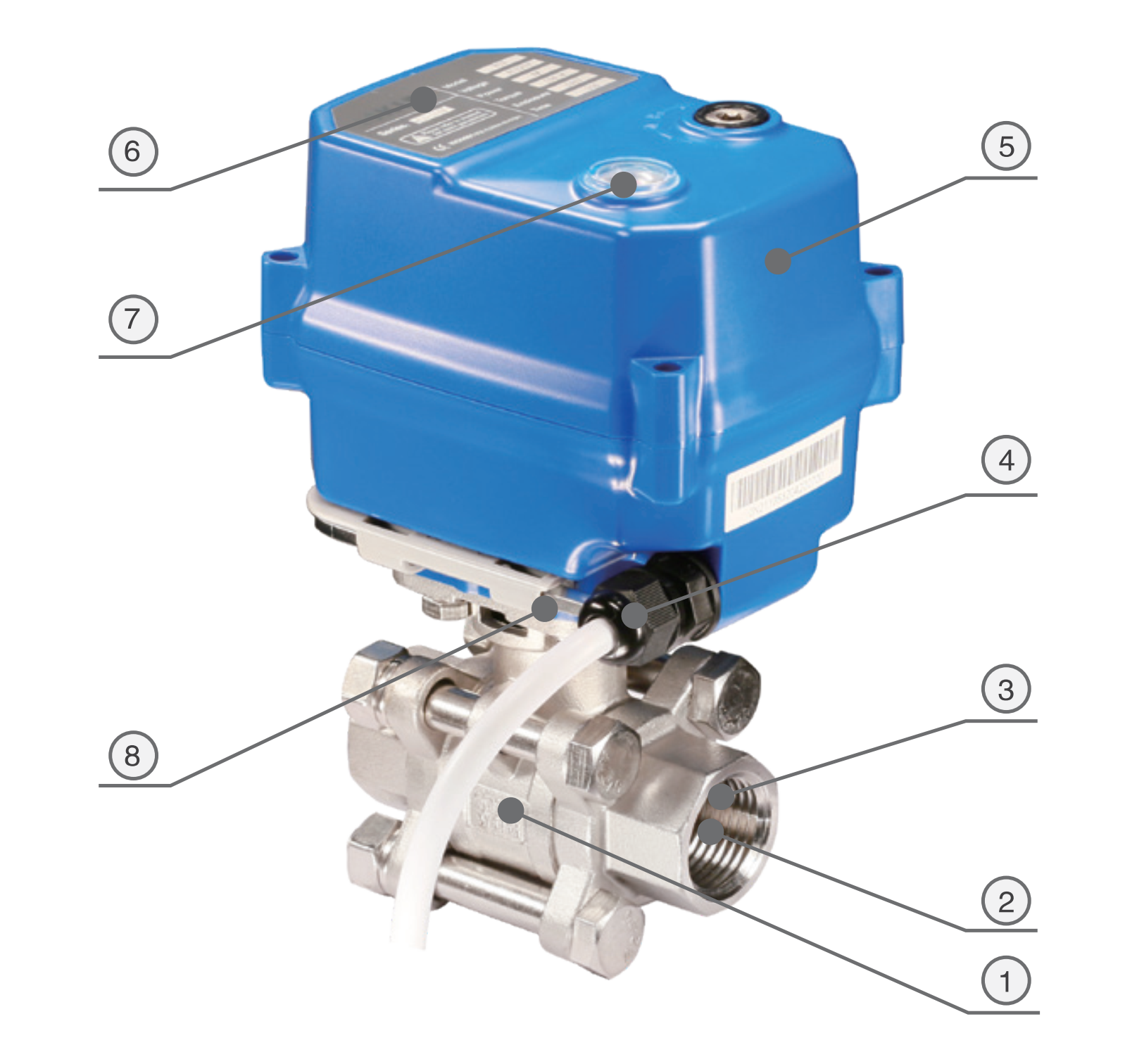

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/316 | 1 |
| 2 | Pelota | 304/316 | 1 |
| 3 | Asiento | Ptfe | 2 |
| 4 | Conector de cable | Latón de nylon/níquel | 1 |
| 5 | Alojamiento | Aleación de PC ※ | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | Llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

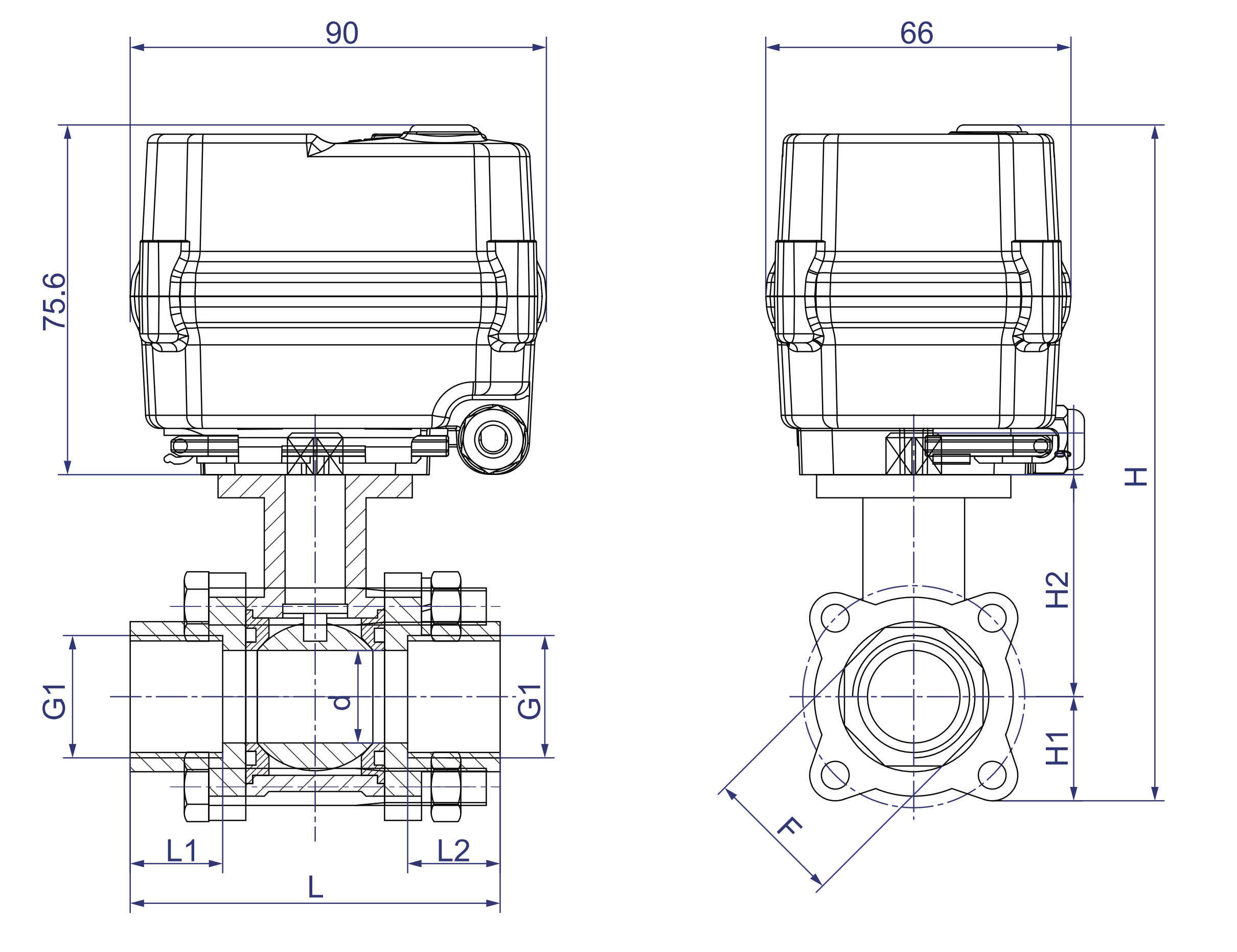

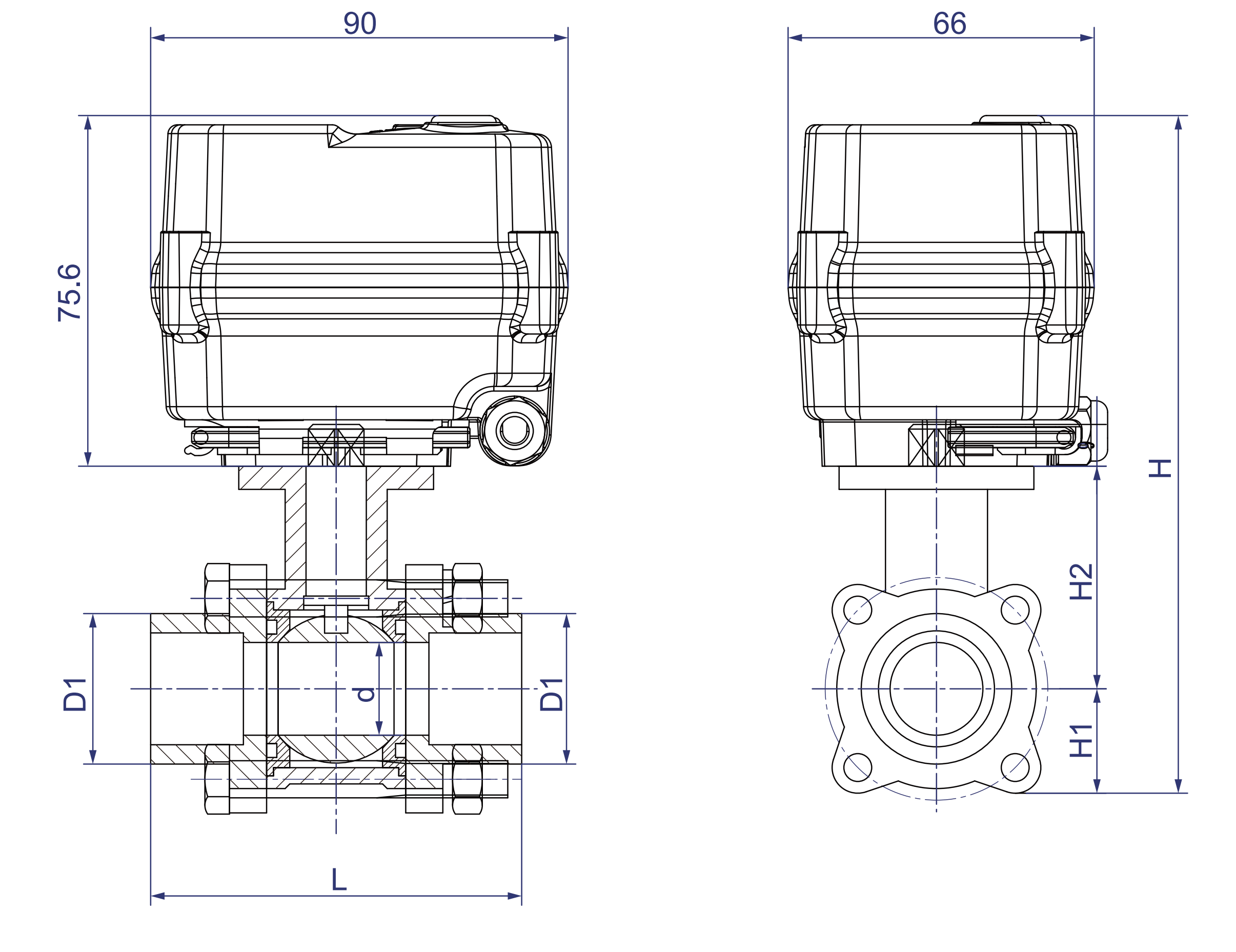

| Dimensiones 【DN15-DN20, soldadura de rosca/enchufe】 | Dimensiones【DN15-DN20,soldadura a tope】 |
 |  |
Dimensiones (mm)
DN | d | L1 = L2 | G1 | D1 | L | H1 | H2 | H | F | W (kg) | |||||
| hilo | soldadura | soldadura a tope | hilo | soldadura | soldadura a tope | hilo | soldadura | soldadura a tope | |||||||
DN15 | 15 | 20 | 10 | 20 | G1/2 ″ | 21.7 | 22.5 | 72 | 72 | 63 | 22.5 | 42.0 | 140.1 | 26 | 1.23 |
DN20 | 20 | 20 | 13 | 23 | G3/4 ″ | 27.1 | 27.5 | 80 | 80 | 78 | 25.0 | 48.0 | 146.1 | 32 | 1.42 |
Notas: BSP, NPT, GB ECT. es opcional.
Datos funcionales
| Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 F TIPO [a prueba de húmedo, agregando calentador deshumidificante] según Q/12NK 4404-2023 |
| Anulación manual | Llave hexagonal a juego (solo usando sin poder) |
| Indicador de posición |  |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃ |
Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
