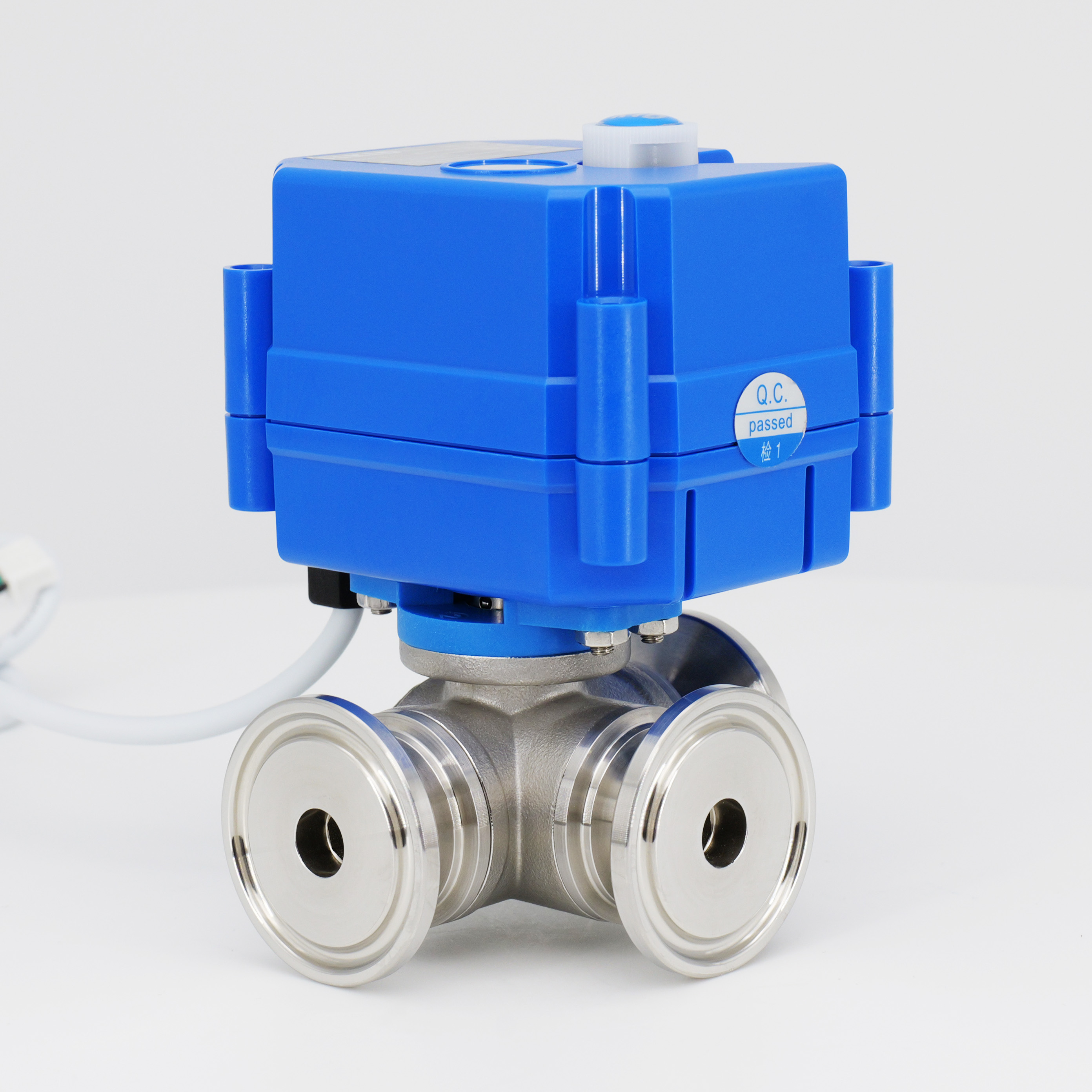

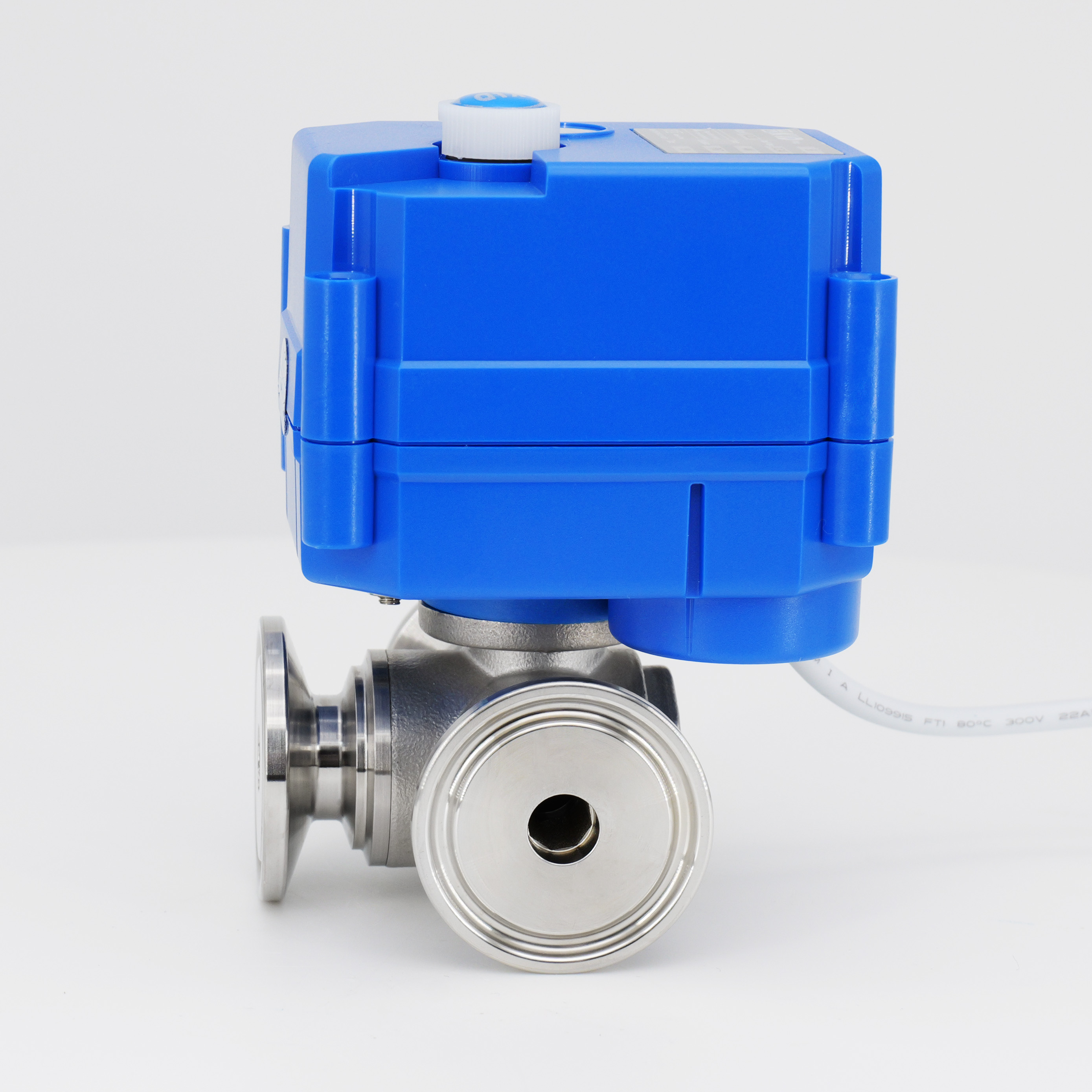

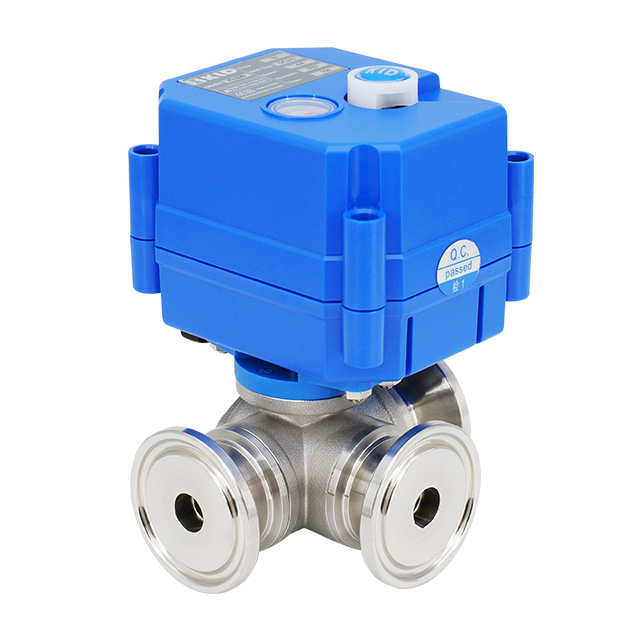

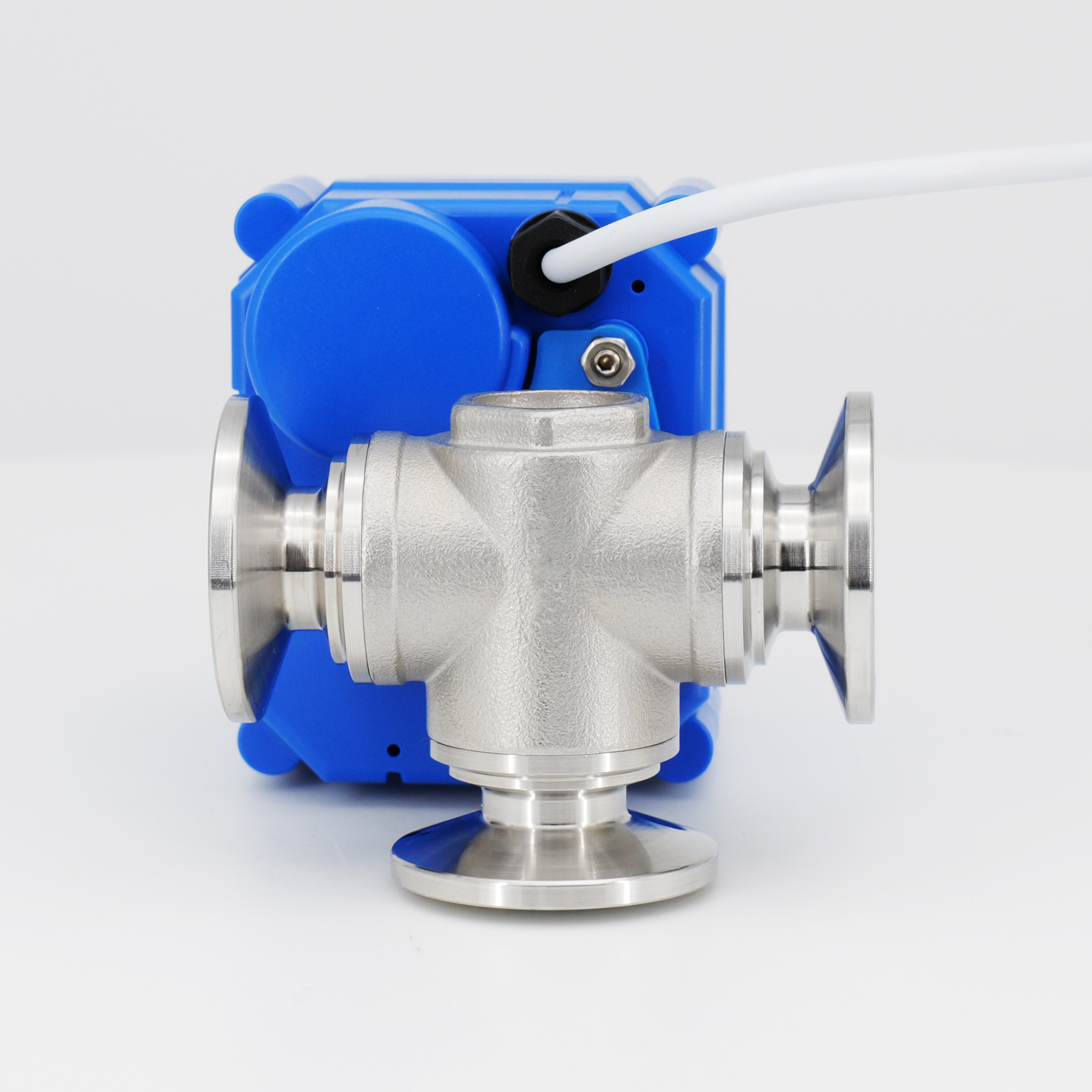

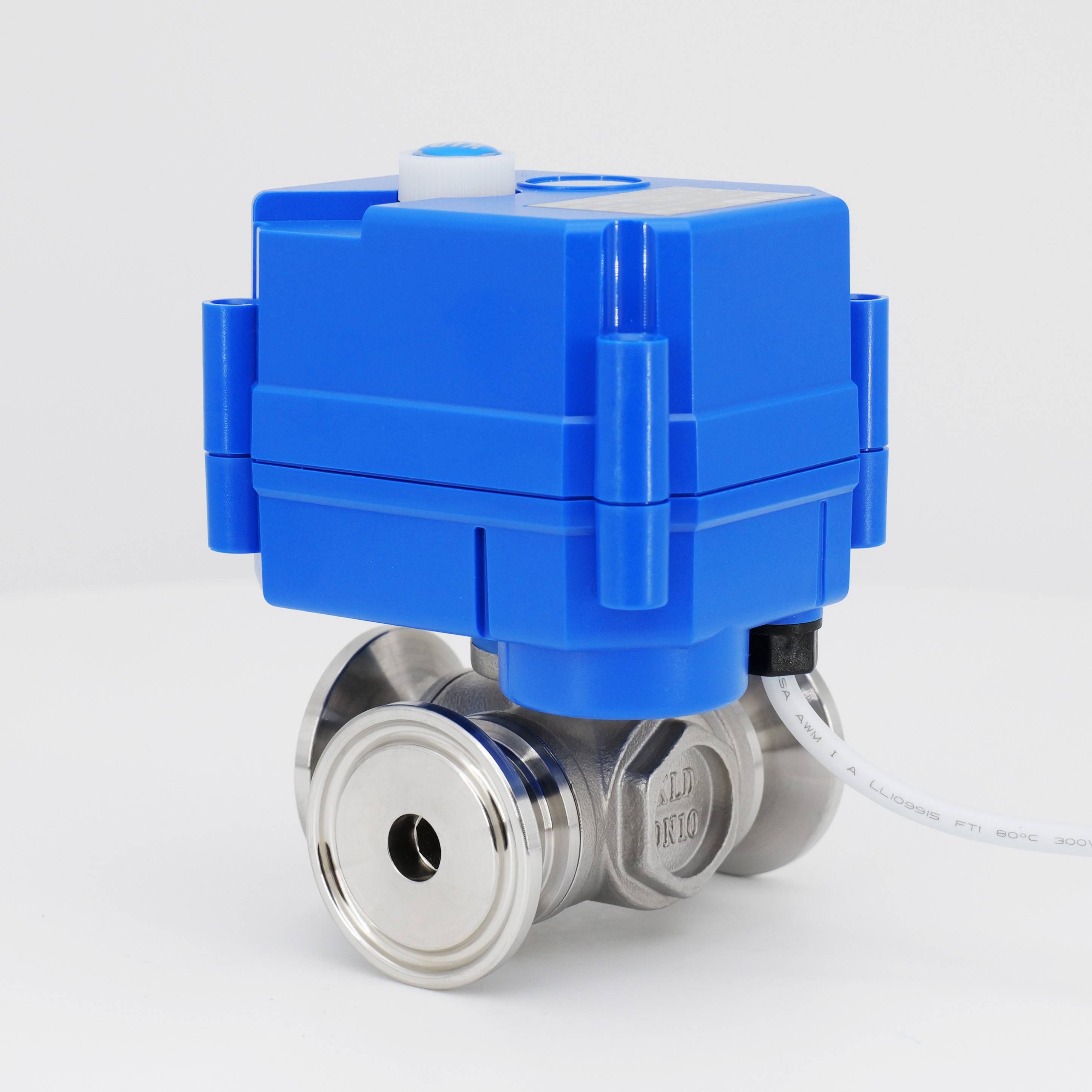

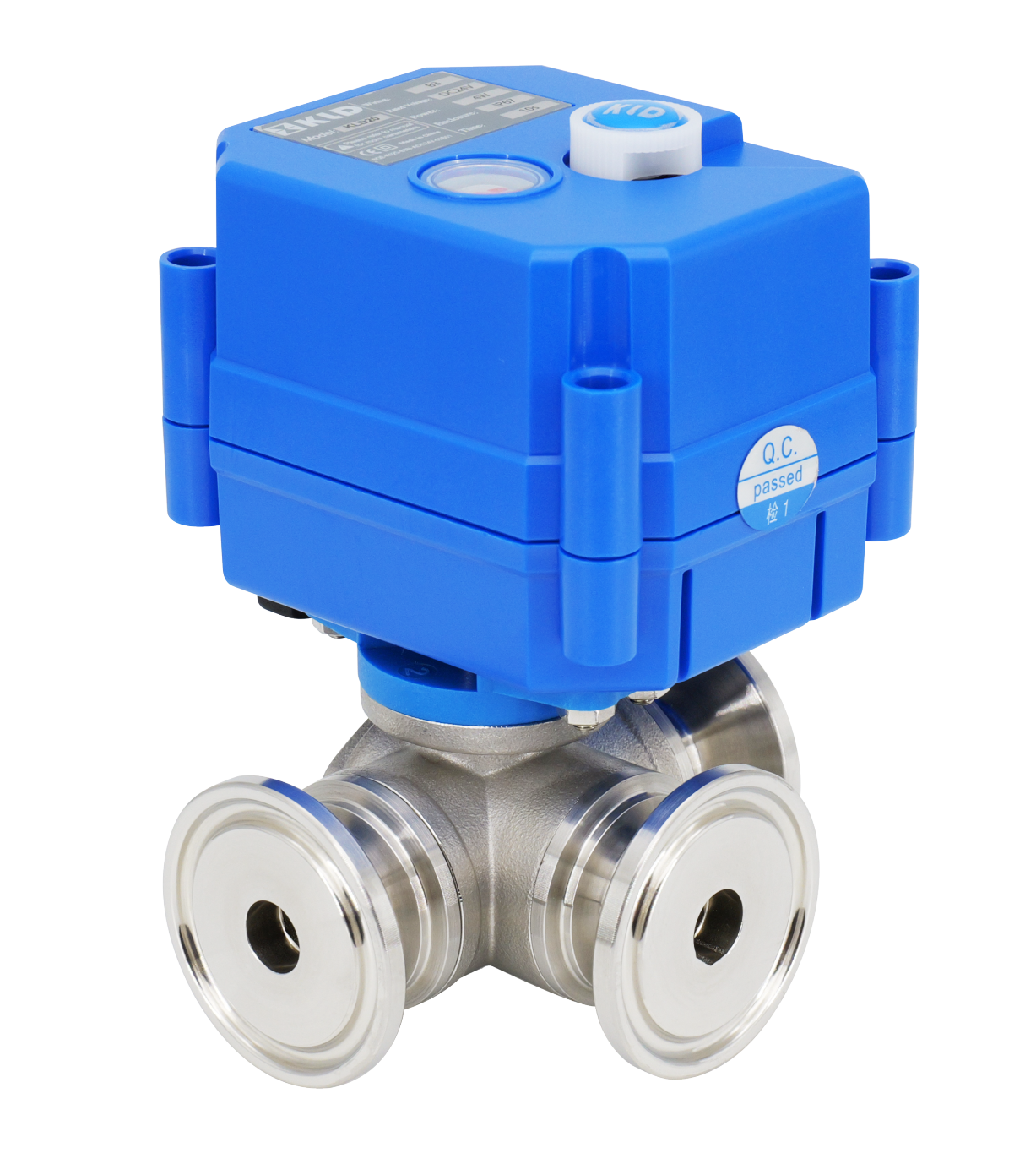

Descripción
La válvula de bola motorizada de 3 vías de la serie KLD 20S SUPER MINI MINI DE 3 vías con conexiones TRI-CLAMP está diseñada específicamente para aplicaciones de equipos a pequeña escala, que ofrece una solución compacta y eficiente para el control de fluidos. Esta válvula presenta una estructura de sello flotante patentada que garantiza un excelente rendimiento de sellado y una larga vida útil de hasta 70,000-100,000 ciclos. Construido con materiales de alta calidad, que incluyen latón con níquel, acero inoxidable (304/316L) y sellos PTFE, proporciona una resistencia robusta y resistencia a la corrosión. La válvula está equipada con una función de anulación manual para una operación segura y conveniente durante los cortes de energía. Para las aplicaciones donde no se requiere anulación manual, la serie KLD 20SJ está disponible. El diseño horizontal de 3 vías ofrece tasas de flujo más altas y una gama más amplia de tamaños de válvula en comparación con las válvulas verticales de 3 vías. Sin embargo, los usuarios deben tener en cuenta que la mezcla media puede ocurrir durante la rotación de la bola de la válvula en el tipo B de 3 vías; Si esto es una preocupación, el tipo de 3 vías se puede considerar como una alternativa.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola eléctrica de tres vías
Tamaños: DN10, DN15, DN20
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -20 ° C a 45 ° C
La válvula de la serie KLD 20S es adecuada para una amplia gama de aplicaciones, incluidos los sistemas de tratamiento de agua (RO, filtración, retrolavado), sistemas HVAC, procesos químicos, equipos médicos y sistemas de control automatizados a pequeña escala. Proporciona una alternativa confiable a las válvulas solenoides, especialmente en los casos en que las válvulas solenoides pueden no funcionar de manera confiable. El diseño modular de la válvula y las configuraciones opcionales (p. Ej., 2 posiciones, 3 posiciones o 4 posiciones) permiten la personalización para cumplir con los requisitos específicos de la aplicación.
CE aprobado
Aplicaciones
HVAC
Tratamiento de agua
Proceso químico
Pequeño equipo para control automático
Reemplazar la válvula solenoide, particularmente cuando el solenoide no puede funcionar de manera confiable
Parámetros técnicos
| Serie | Anulación manual | Torque máximo | Tiempo | Voltaje de trabajo | Potencia máxima | Recinto | Presión máxima | Temperatura media | Temperatura ambiente | Humedad | ||
| KLD 20s | Sí | 2n.m | alrededor de 5s | DC5V, 12V | 3W | IP67 | 1.0MPA | 0-100 ° C ※ 1 | -20 ° C < t <45 ° C | ≤85% no condensación | ||
| AC/DC 12V, 24V | 4W/ 5W@KT | |||||||||||
| KLD 20SJ | No | AC/DC110V, 220V | 5W/ 8W@KT | |||||||||
Diagrama de componentes principales
Componentes principales
Regiones | Material |
Vivienda de actuador | Aleación de PC ※ 2 |
Cuerpo de válvula | Latón con níquel, 304,316l |
Bola de válvula | Latón con chapado cromado, 304,316L |
Provenir | Latón, 304,316l |
Asiento | Ptfe |
| Sello | FPM, EPDM, NBR |
Dimensión

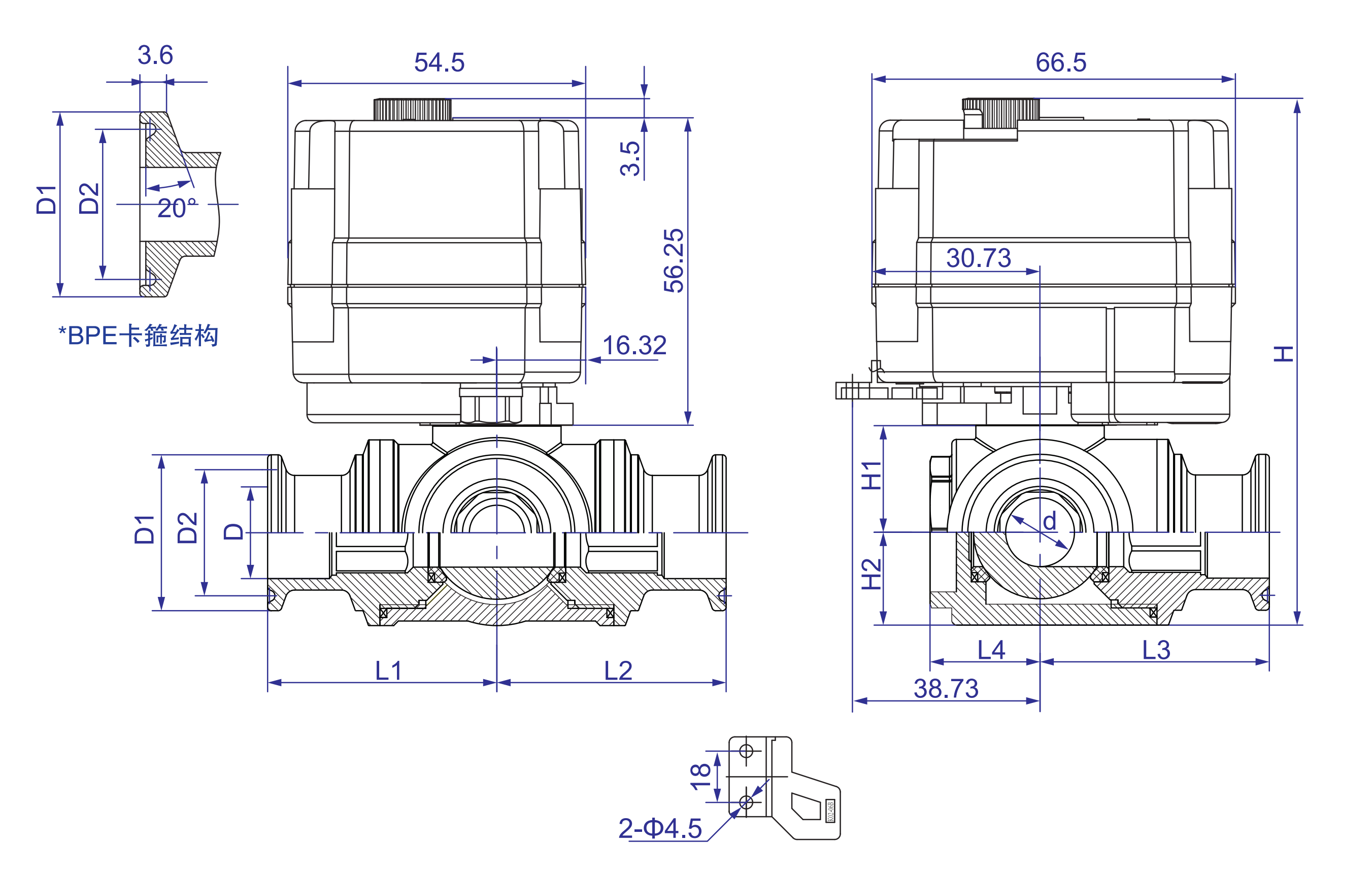

KLD 20s |

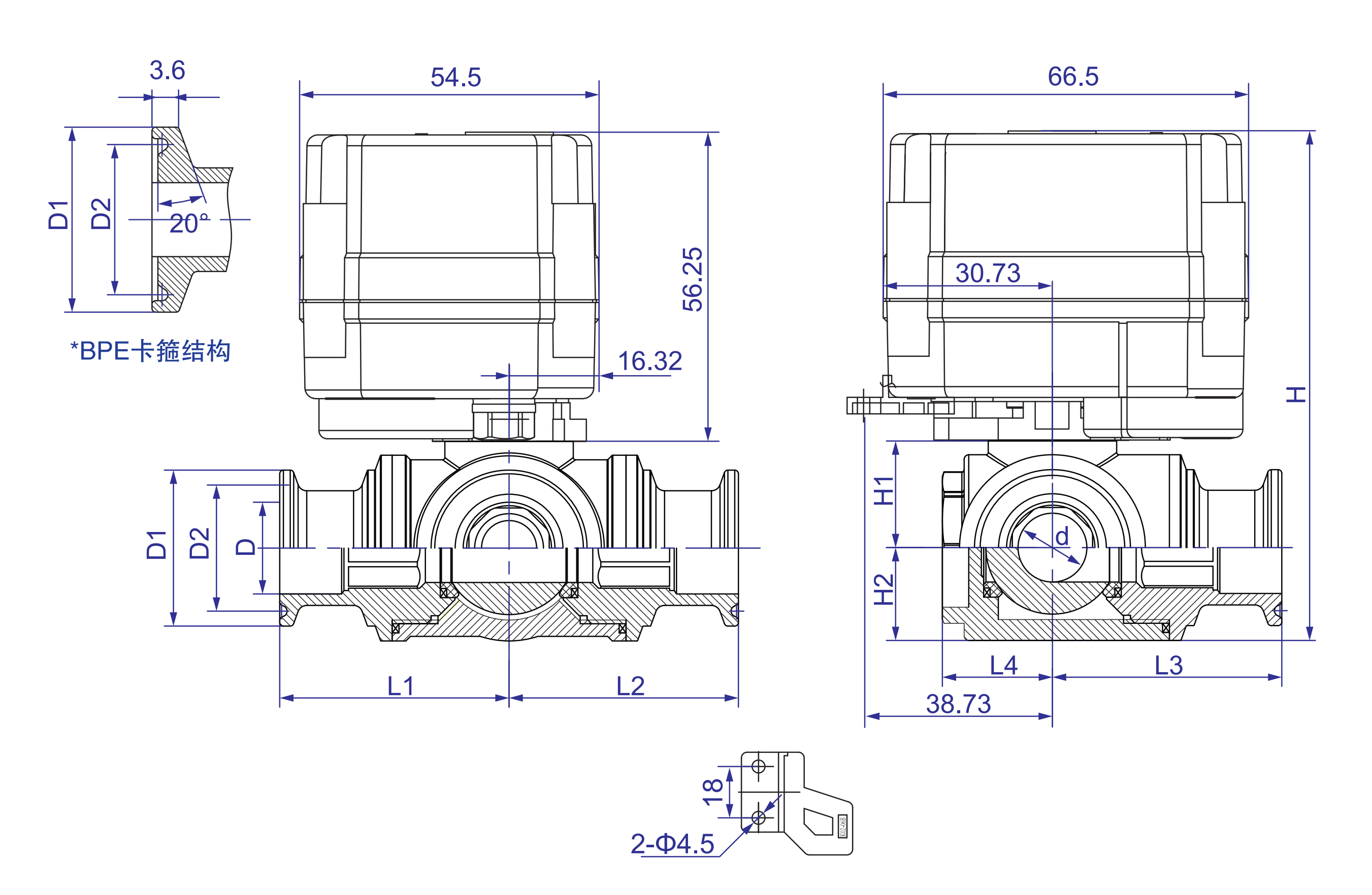

KLD 20SJ |
Tamaño de conexión (Unidad: MM)
| DN | d | D | D1 | D2 | L1 = L2 = L3 | L4 | H1 | H2 | H | W (kg) | ||||
| 20 | 20SJ | |||||||||||||
| DN10 | 8.0 | 10.0 | ※ 25.0 (BPE) | 34.0 | ※ 20.32 (BPE) | 27.5 | 33.0 | 45.0 | 16.5 | 19.25 | 13.0 | 92.0 | 88.5 | - |
| DN15 | 12.0 | 16.0 | 34.0 | 27.5 | 40.0 | 45.0 | 21.0 | 21.25 | 17.0 | 98.0 | 94.5 | - | ||
| DN20 | 15.0 | 20.0 | 34.0 | 50.5 | 27.5 | 43.5 | 50.0 | 25.5 | 23.25 | 20.25 | 103.25 | 99.75 | - | |
Dirección de flujo
Instrucciones para la anulación manual
Solo se permite usar cuando se corta la energía.
Levante la rueda de mano y gírela hacia la izquierda o hacia la derecha hasta que la válvula esté en su lugar.
Cuando la marca de la flecha en el indicador es horizontal, la válvula está encendida; Cuando vertical, la válvula está apagada.
Presione la rueda manual después de usar la anulación manual para funcionar correctamente cuando se suministra energía.
Alambrado
B2, B3, BD3, KT2 están disponibles. Podemos aceptar la personalización de comentarios. Por favor, las ventas de contacto para obtener más detalles.
La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil.
KLD 20s tiene anulación manual; KLD 20J no tiene anulación manual, otros parámetros son los mismos que KLD 20s.
Los actuadores no son directamente montados. No se recomienda que los actuadores se vendan por separado.
La presión se prueba bajo una dirección unidireccional.
※ 1 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ° C.
※ 2 Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo, debido a las características de resistencia a la corrosión de los materiales de PC.
※ Sujeto a cambios técnicos
