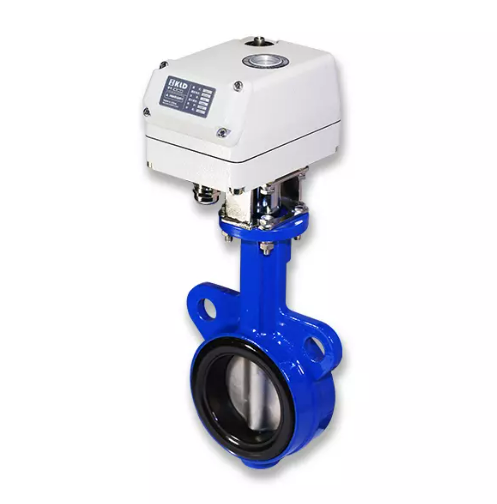

Las válvulas de mariposa eléctricas son esenciales para un control preciso de los fluidos. Estas válvulas integran diseños de mariposa tradicionales con actuadores eléctricos modernos. Proporcionan una solución eficiente y confiable para diversas industrias.
En este artículo, exploraremos qué es una válvula de mariposa eléctrica, cómo funciona y sus beneficios. También aprenderá sobre sus componentes y aplicaciones en diversas industrias.
El cuerpo de la válvula es el componente estructural principal de la válvula de mariposa eléctrica, responsable de conectar la válvula a la tubería. El material utilizado para el cuerpo de la válvula varía según las necesidades de la aplicación. Los materiales comunes incluyen hierro dúctil, acero inoxidable y acero al carbono. La elección del material es fundamental porque debe resistir la presión, la temperatura y las condiciones químicas específicas del sistema en el que se instala la válvula. El cuerpo de la válvula alberga los componentes internos, como el disco de la válvula, el actuador y los sellos, lo que garantiza que estas piezas estén contenidas de forma segura y funcionen de manera eficiente dentro de la tubería.
El disco de la válvula, a menudo denominado 'mariposa', es el elemento giratorio dentro del cuerpo de la válvula que controla el flujo de fluido. Cuando la válvula está completamente abierta, el disco se alinea paralelo a la trayectoria del flujo, lo que permite el flujo máximo. Cuando la válvula está cerrada, el disco gira 90 grados para bloquear el flujo. El disco está hecho de materiales como acero inoxidable, bronce de aluminio o hierro dúctil, según el tipo de fluido y el entorno operativo. La elección del material para el disco garantiza durabilidad, resistencia a la corrosión y un desgaste mínimo, lo que contribuye a la larga vida útil de la válvula.
El actuador eléctrico es la fuerza impulsora detrás del funcionamiento de una válvula de mariposa eléctrica. Convierte la energía eléctrica en movimiento mecánico, lo que permite un control preciso sobre la posición de la válvula. Los actuadores eléctricos están disponibles en varios tipos, como los de CA o CC, y se pueden clasificar en actuadores de tipo encendido/apagado o modulantes. El actuador de tipo encendido/apagado está diseñado para una funcionalidad simple de apertura/cierre, mientras que el actuador modulante permite un control de flujo más preciso, lo que lo hace ideal para aplicaciones que requieren caudales variables. La función del actuador es girar el vástago de la válvula, lo que a su vez mueve el disco de mariposa a la posición deseada, asegurando una regulación precisa del flujo de fluido.
Los mecanismos de retroalimentación en las válvulas de mariposa eléctricas desempeñan un papel vital al proporcionar datos en tiempo real sobre la posición de la válvula, lo que garantiza un funcionamiento preciso y confiable. Estos sistemas normalmente involucran sensores de posición u otras herramientas de monitoreo que envían retroalimentación a un sistema de control. Esto permite a los operadores verificar la posición exacta de la válvula y realizar los ajustes necesarios. La integración de sistemas de retroalimentación permite la automatización del funcionamiento de la válvula, facilitando el monitoreo y control remoto. Esta característica es particularmente valiosa en grandes instalaciones industriales donde la intervención manual no es práctica y la seguridad es primordial.
Componente | Descripción | Función |
Cuerpo de válvula | Fabricados en fundición dúctil, acero inoxidable, etc. | Conecta la válvula a la tubería y alberga las piezas internas. |
Disco de válvula | disco metálico circular | Controla el flujo de fluido girando para abrir o cerrar la válvula. |
Actuador eléctrico | Motor eléctrico con engranaje reductor. | Impulsa el vástago de la válvula para girar el disco de la válvula. |
Mecanismo de retroalimentación | Sensores y sistemas de monitorización. | Proporciona datos en tiempo real sobre la posición de la válvula para un control preciso. |
El funcionamiento de una válvula de mariposa eléctrica comienza cuando el actuador eléctrico recibe una señal de control, normalmente de un sistema de control centralizado. Luego, el actuador hace girar el vástago de la válvula, que está conectado al disco de mariposa. A medida que el actuador hace girar el vástago, el disco se mueve entre las posiciones abierta y cerrada, o se puede configurar en posiciones intermedias para una regulación parcial del flujo. La válvula funciona con un movimiento de un cuarto de vuelta, lo que le permite abrirse o cerrarse rápidamente, lo que resulta especialmente beneficioso en sistemas que requieren tiempos de respuesta rápidos. Esta operación simple pero efectiva hace que la válvula de mariposa eléctrica sea adecuada tanto para control de encendido/apagado como de modulación.
Los actuadores eléctricos funcionan convirtiendo la energía eléctrica en movimiento mecánico. Impulsa el vástago de la válvula, que a su vez hace girar el disco de mariposa. Este proceso es muy eficiente, ya que permite un posicionamiento preciso de la válvula, lo que garantiza un control de flujo preciso. El mecanismo actuador normalmente incluye un motor eléctrico, un engranaje reductor y un eje que se conecta al vástago de la válvula. En los actuadores de tipo encendido/apagado, el motor mueve el disco entre las posiciones completamente abierta y completamente cerrada. En los actuadores modulantes, el motor puede ajustar el disco a posiciones intermedias, lo que permite un control preciso sobre el caudal.
Una de las ventajas clave de las válvulas de mariposa eléctricas es su capacidad para integrarse perfectamente con sistemas de control automatizados. Los actuadores eléctricos proporcionan un control preciso, lo que permite ajustar las válvulas de forma remota o automática sin necesidad de operación manual. Esto reduce la necesidad de mano de obra y aumenta la eficiencia operativa. Además, el funcionamiento eléctrico es más eficiente energéticamente en comparación con los sistemas neumáticos o hidráulicos, ya que los actuadores eléctricos suelen consumir menos energía. La capacidad de ajustar la posición de la válvula también permite una mejor regulación del flujo, lo cual es crucial en aplicaciones donde mantener caudales específicos es esencial.
Las válvulas de mariposa eléctricas están disponibles con dos tipos principales de actuadores: de tipo encendido/apagado y de tipo modulante. El actuador de tipo encendido/apagado está diseñado para proporcionar un control de encendido/apagado simple, lo que lo hace ideal para aplicaciones donde la válvula solo necesita estar completamente abierta o completamente cerrada. Este tipo de actuador es rentable y fácil de operar. Por otro lado, los actuadores de tipo modulante ofrecen un control más preciso, permitiendo ajustar la válvula a cualquier posición entre completamente abierta y completamente cerrada. Esta característica es particularmente útil en sistemas que requieren una modulación de flujo precisa, como en procesamiento químico o sistemas HVAC.
Las válvulas de mariposa eléctricas están disponibles en una variedad de materiales para adaptarse a las diferentes necesidades de aplicación. La selección del material para el cuerpo, el disco y el asiento de la válvula es fundamental para garantizar la durabilidad y el rendimiento de la válvula en entornos difíciles. El acero inoxidable es una opción popular por su resistencia a la corrosión, lo que lo hace ideal para aplicaciones que involucran productos químicos agresivos o altas temperaturas. El hierro dúctil se utiliza a menudo por su resistencia y rentabilidad, mientras que las opciones de plástico como PVC o CPVC se eligen por su resistencia a los fluidos corrosivos. La elección del material debe alinearse con los requisitos específicos del sistema, incluidos el tipo de fluido, la presión y la temperatura.
Existen diferentes tipos de conexión, como conexiones de oblea, de orejeta y de brida. Cada tipo tiene sus ventajas dependiendo de los requisitos de instalación. Las válvulas estilo wafer son compactas y fáciles de instalar entre dos bridas, lo que las hace ideales para aplicaciones con espacio limitado. Las válvulas tipo orejeta tienen orejetas roscadas que permiten retirar fácilmente la válvula de la tubería sin afectar el resto del sistema, lo que las hace adecuadas para servicios sin salida. Las válvulas con bridas ofrecen una conexión más segura y brindan mayor estabilidad para aplicaciones de alta presión, aunque requieren más espacio y esfuerzo de instalación.
Tipo de actuador | Función | Solicitud |
Tipo de encendido/apagado | Proporciona un control sencillo de encendido/apagado. | Adecuado para aplicaciones donde la válvula está completamente abierta o completamente cerrada. |
modulando | Ofrece un control preciso sobre la posición de la válvula. | Ideal para sistemas que requieren control de flujo variable. |
A prueba de explosiones | Diseñado para trabajar de forma segura en entornos peligrosos. | Utilizado en ambientes con gases o polvo inflamables. |
Las válvulas de mariposa eléctricas son altamente eficientes energéticamente debido a su funcionamiento con bajo par. El actuador eléctrico proporciona una apertura y cierre rápidos de la válvula, lo cual es crucial en sistemas que requieren tiempos de respuesta rápidos, como válvulas de cierre de emergencia o procesos que implican ciclos frecuentes. La eficiencia del funcionamiento eléctrico reduce el consumo total de energía, lo que contribuye a reducir los costes operativos.
Una de las características destacadas de las válvulas de mariposa eléctricas es su capacidad de operarse de forma remota a través de sistemas automatizados. Esto elimina la necesidad de operación manual, lo que reduce los costos de mano de obra y minimiza el error humano. La integración de sistemas de retroalimentación también permite a los operadores monitorear el desempeño de la válvula en tiempo real, garantizando un funcionamiento y seguridad óptimos. La operación remota es particularmente ventajosa en entornos peligrosos o de difícil acceso, ya que permite el control sin exponer al personal a riesgos potenciales.
Las válvulas de mariposa eléctricas están diseñadas para brindar durabilidad, con materiales de alta calidad utilizados para soportar las condiciones más duras. El cuerpo y el disco de la válvula están construidos para resistir el desgaste y la corrosión, lo que garantiza confiabilidad a largo plazo y un mantenimiento mínimo. La simplicidad del diseño de la válvula también contribuye a su longevidad, ya que menos piezas móviles significan menos oportunidades de falla.
Las válvulas de mariposa eléctricas requieren un mantenimiento mínimo debido a su diseño sencillo y a la ausencia de componentes mecánicos complejos. El actuador eléctrico está diseñado para funcionar con un desgaste mínimo, reduciendo la frecuencia de mantenimiento y el tiempo de inactividad. Además, el diseño modular de las válvulas de mariposa eléctricas facilita su mantenimiento y reemplazo, lo que contribuye a reducir los costos del ciclo de vida y aumentar la eficiencia operativa.

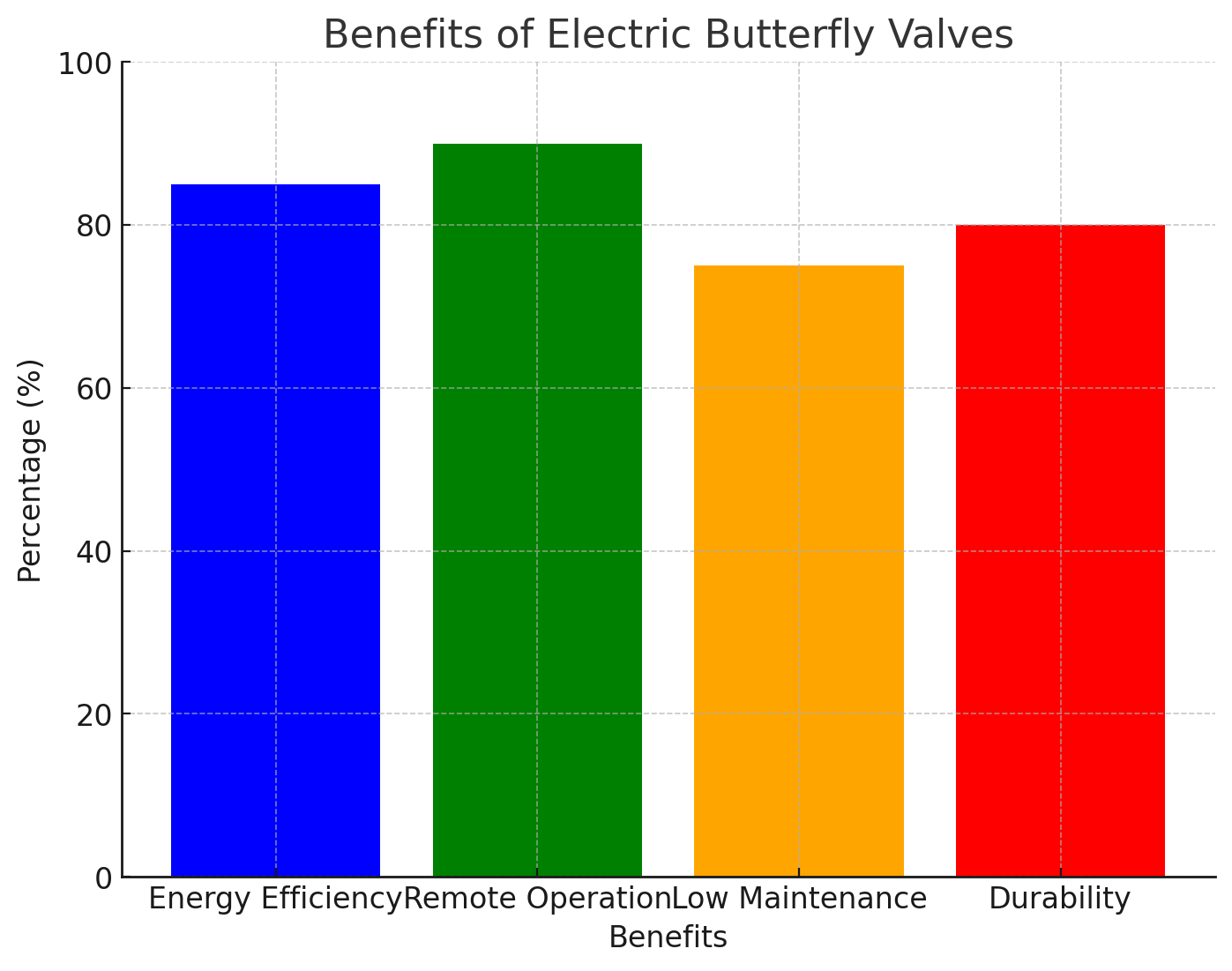

Beneficio | Descripción |
Eficiencia Energética | Los actuadores eléctricos utilizan menos energía, lo que reduce los costos de energía. |
Operación remota | Permite el control a distancia, mejorando la seguridad. |
Bajo mantenimiento | Menos piezas móviles reducen el desgaste y prolongan la vida útil de la válvula. |
Durabilidad | Las válvulas de mariposa eléctricas están diseñadas para soportar condiciones duras. |
Las válvulas de mariposa eléctricas se utilizan ampliamente en plantas de tratamiento de agua para controlar el flujo de agua a través de varias etapas del proceso de tratamiento. Regulan los caudales, mantienen el equilibrio de presión y garantizan el funcionamiento eficiente de bombas y sistemas de filtración. En el tratamiento de aguas residuales, estas válvulas ayudan a gestionar el flujo de aguas residuales y garantizar una distribución adecuada del agua para los procesos de tratamiento.
En la industria del petróleo y el gas, las válvulas de mariposa eléctricas son esenciales para controlar el flujo de petróleo crudo, gas natural y otros productos derivados del petróleo en los oleoductos. Estas válvulas se utilizan a menudo para aislar el flujo, cerrar de emergencia y regular el flujo de fluidos en procesos críticos.
Las válvulas de mariposa eléctricas desempeñan un papel clave en los sistemas HVAC, donde regulan el flujo de agua o aire a través de tuberías y conductos. Estas válvulas ayudan a mantener un control de temperatura adecuado ajustando el flujo de fluidos de calefacción o refrigeración. En los sistemas energéticos, las válvulas de mariposa eléctricas se utilizan para controlar el flujo de vapor y agua en las centrales eléctricas, contribuyendo a la eficiencia general y la seguridad de la generación de energía.
Las industrias química y farmacéutica dependen de válvulas de mariposa eléctricas para regular el flujo de productos químicos y sustancias sensibles. Estas válvulas están diseñadas para manejar fluidos agresivos y corrosivos, lo que garantiza un control de flujo preciso y al mismo tiempo mantiene los estándares de seguridad. En la producción farmacéutica, las válvulas de mariposa eléctricas son cruciales para mantener la limpieza y esterilidad del entorno de producción.
Al seleccionar una válvula de mariposa eléctrica, se deben considerar varios factores. Estos incluyen el tipo de fluido, presión, temperatura y el entorno operativo. Por ejemplo, una válvula utilizada en un ambiente corrosivo requerirá materiales que resistan la degradación química, mientras que una válvula en un sistema de alta presión deberá estar clasificada para condiciones de presión específicas.
Elegir el material y el tamaño correctos para la válvula es esencial para garantizar un rendimiento adecuado. El acero inoxidable es ideal para fluidos corrosivos, mientras que el hierro fundido se utiliza a menudo para aplicaciones estándar. El tamaño de la válvula debe coincidir con el diámetro de la tubería para garantizar un control de flujo adecuado y evitar problemas como fugas o una regulación de flujo insuficiente.
Considere si se necesita un actuador de tipo encendido/apagado o un actuador modulante según los requisitos de control. Los actuadores de tipo encendido/apagado son rentables y funcionan bien para aplicaciones simples de encendido/apagado, mientras que los actuadores modulantes brindan un control más preciso para sistemas que requieren caudales variables.
Las válvulas de mariposa eléctricas son esenciales en los sistemas modernos de control de fluidos. Proporcionan un control preciso, confiable y energéticamente eficiente en diversas industrias. Su operación remota, bajo mantenimiento y durabilidad ofrecen claras ventajas sobre las válvulas tradicionales. Al comprender sus componentes y beneficios, las industrias pueden mejorar la eficiencia y reducir los costos. Los productos de KLD ofrecen un valor excepcional, brindan un rendimiento confiable y durabilidad a largo plazo, satisfaciendo las necesidades de diversas aplicaciones industriales.
R: Una válvula de mariposa eléctrica es un dispositivo de control de fluidos que utiliza un actuador eléctrico para abrir o cerrar el disco de una válvula, regulando el flujo de fluidos o gases. Combina la simplicidad de las válvulas de mariposa tradicionales con un control eléctrico avanzado para un funcionamiento preciso y eficiente.
R: Una válvula de mariposa eléctrica funciona mediante el uso de un actuador eléctrico para girar el disco de la válvula, lo que abre o cierra el paso del fluido. Este mecanismo permite un control de flujo preciso y ajustes rápidos, ideal para sistemas automatizados.
R: Las válvulas de mariposa eléctricas ofrecen varios beneficios, que incluyen eficiencia energética, bajo mantenimiento, operación remota y control preciso. Son duraderas y adecuadas para una amplia gama de aplicaciones industriales, lo que las hace más eficientes que las válvulas tradicionales.
R:Las válvulas de mariposa eléctricas ofrecen operación remota, control preciso y respuesta rápida , lo que las hace ideales para sistemas automatizados. Reducen los costos de mano de obra, mejoran la eficiencia y brindan mayor confiabilidad en comparación con las válvulas manuales.
R: Inspeccione periódicamente la válvula en busca de fugas, asegúrese de que el actuador funcione correctamente y limpie los componentes de la válvula. El actuador eléctrico también debe calibrarse periódicamente para garantizar un control de flujo preciso y un rendimiento óptimo.
