Las válvulas de mariposa desempeñan un papel clave en los sistemas de control de fluidos. Su diseño simple pero eficiente los hace ideales para diversas industrias. Ayudan a regular o aislar el flujo de fluidos, desde agua hasta productos químicos, con un espacio y un costo mínimos.
En este artículo, exploraremos el propósito de las válvulas de mariposa, enfocándonos particularmente en cómo funcionan, sus beneficios y las industrias que dependen de ellas. También aprenderá cómo las válvulas de mariposa eléctricas mejoran la automatización y la eficiencia.
Las válvulas de mariposa tienen un diseño simple pero son efectivas para regular el flujo de fluido. En el corazón de una válvula de mariposa hay un disco giratorio, que está colocado en el centro del cuerpo de la válvula. Cuando se opera la válvula, el disco gira 90 grados para abrir o cerrar completamente la válvula. Este movimiento de rotación controla el flujo de fluido, con el disco perpendicular o paralelo a la trayectoria del flujo de la tubería.
La válvula de mariposa funciona girando el disco dentro del cuerpo de la válvula, ya sea parcial o totalmente, para controlar el caudal. El ángulo del disco impacta directamente en el volumen de fluido que puede pasar. En su posición cerrada, el disco obstruye completamente el flujo, mientras que en la posición abierta permite el máximo flujo. La simplicidad de la válvula permite una operación rápida y eficiente.
La válvula de mariposa céntrica presenta un disco y un vástago ubicados centralmente dentro del cuerpo de la válvula. Este diseño sencillo es ideal para aplicaciones de baja presión donde la precisión y el cierre hermético no son las principales preocupaciones. Se utiliza habitualmente en sistemas menos exigentes donde se prioriza el espacio y la rentabilidad.
En la válvula de mariposa excéntrica, el vástago está ligeramente desplazado del centro, lo que proporciona un mejor sellado durante la operación. Este diseño desplazado ayuda a que la válvula resista presiones más altas y minimiza el desgaste en las superficies de sellado. Las válvulas de mariposa excéntricas son ideales para aplicaciones de presión moderada a alta, lo que garantiza un rendimiento confiable en entornos donde la integridad del sellado es crucial.
La válvula de mariposa de doble excéntrica presenta dos desplazamientos en su diseño: uno en el vástago y otro en el disco. Esta configuración ayuda a reducir el desgaste y proporciona un sello más duradero y confiable. Es particularmente adecuado para sistemas de alta presión y entornos donde el sellado hermético es esencial, como en el tratamiento de agua o procesos industriales.
La válvula de mariposa triple excéntrica es el tipo más avanzado y presenta tres compensaciones para garantizar un contacto mínimo entre el disco y el asiento. Este diseño ofrece el sellado más hermético, incluso bajo temperaturas y presiones extremas. Se utiliza ampliamente en aplicaciones críticas, como procesamiento químico y sistemas de vapor, donde la precisión y el rendimiento son primordiales. El diseño triple excéntrico reduce las fugas y extiende la vida útil de la válvula en condiciones exigentes.
Tipo de válvula | Características de diseño | Caso de uso ideal |
Válvula de mariposa céntrica | Posicionamiento central del disco y del vástago. | Aplicaciones de baja presión, soluciones rentables |
Válvula de mariposa excéntrica | Vástago desplazado del centro para un mejor sellado. | Sistemas de presión moderada a alta |
Válvula de mariposa doble excéntrica | Dos compensaciones para reducir el desgaste. | Aplicaciones de alta presión, se necesita sellado hermético |
Válvula de mariposa triple excéntrica | Tres compensaciones para un contacto mínimo del disco al asiento. | Aplicaciones críticas (química, vapor, alta presión) |
Las válvulas de mariposa se utilizan principalmente para aislar o detener el flujo de fluidos. Con su operación rápida de un cuarto de vuelta, pueden cerrar o abrir rápidamente el flujo, lo que los hace ideales para aplicaciones donde se necesita un control inmediato del flujo, como paradas de emergencia.
Además de cerrar el flujo, las válvulas de mariposa pueden regularlo. Al ajustar el ángulo del disco, las válvulas de mariposa controlan la cantidad de líquido que pasa. Esto los hace ideales para situaciones donde se requiere un control preciso del flujo, especialmente en tuberías de gran diámetro en sistemas como distribución de agua o procesamiento químico.
Las válvulas de mariposa son conocidas por su diseño compacto, que requiere menos espacio en comparación con otros tipos de válvulas, como las de bola o de compuerta. Esto los convierte en la opción preferida en espacios reducidos o sistemas donde el peso y el tamaño son factores cruciales. Su pequeño perfil también se traduce en ahorro de costes, ya que requieren menos material para su fabricación.
Las válvulas de mariposa son conocidas por su asequibilidad, gracias a su diseño sencillo y menos componentes. Esto las convierte en una opción económica en comparación con otros tipos de válvulas, especialmente en sistemas grandes. Sus bajos costos de fabricación y materiales, junto con el tiempo reducido de instalación, ayudan a minimizar los gastos generales de los sistemas de control de fluidos, lo que los convierte en una opción popular para proyectos con presupuesto limitado.
El diseño de cuarto de vuelta de las válvulas de mariposa permite un accionamiento rápido, permitiendo que la válvula se abra o cierre con un simple giro de 90 grados. Esta rápida respuesta hace que las válvulas de mariposa sean ideales para sistemas que requieren un cierre rápido o ajustes frecuentes. Su rápido funcionamiento ayuda a reducir el tiempo de inactividad y los retrasos operativos, mejorando la eficiencia general del sistema y garantizando un rendimiento fluido y continuo.
Una de las características más destacadas de las válvulas de mariposa es su diseño compacto y ligero. Estas válvulas ocupan menos espacio en comparación con otros tipos de válvulas, como las de bola o de compuerta. Esta ventaja de ahorro de espacio es especialmente beneficiosa en instalaciones donde el espacio es limitado, como en salas de máquinas estrechas o sistemas de tuberías de gran escala. El tamaño reducido los hace más fáciles de instalar, lo que reduce la complejidad del sistema.
Las válvulas de mariposa requieren relativamente poco mantenimiento debido a su construcción simple y a menos piezas móviles. A diferencia de los tipos de válvulas más complejos, las válvulas de mariposa experimentan menos desgaste, lo que se traduce en menos reparaciones y menores costos de mantenimiento. El diseño también genera menos averías, lo que prolonga la vida útil de la válvula y mejora la fiabilidad a largo plazo del sistema. Por lo general, todo lo que se necesita para que sigan funcionando de manera eficiente es un mantenimiento regular, como revisar los sellos y lubricar los componentes.
Las válvulas de mariposa se utilizan comúnmente en plantas de tratamiento de agua, donde regulan y aíslan el flujo de agua a través de sistemas de filtración y distribución. Garantizan un flujo de agua constante y son cruciales para mantener el rendimiento del sistema.
En los sistemas de calefacción, ventilación y aire acondicionado (HVAC), las válvulas de mariposa se utilizan para controlar el flujo de aire en conductos grandes. Su tamaño compacto y funcionamiento rápido los hacen ideales para gestionar el flujo de aire de manera eficiente y garantizar una regulación constante de la temperatura.
Las válvulas de mariposa desempeñan un papel clave en la industria del petróleo y el gas al regular el flujo de fluidos en las tuberías. Se utilizan en aplicaciones tanto ascendentes como descendentes donde el cierre confiable y el control de flujo son esenciales.
En el procesamiento químico, las válvulas de mariposa se utilizan para controlar el flujo de productos químicos y otros medios agresivos. La variedad de materiales disponibles, incluidos el acero inoxidable y el PTFE, les permite manejar sustancias corrosivas y abrasivas de forma eficaz.

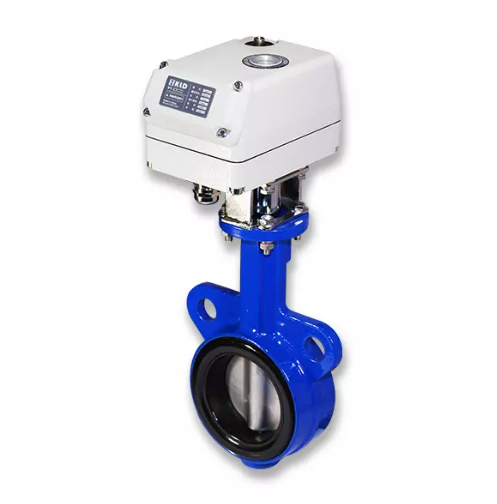

Una válvula de mariposa eléctrica es esencialmente una válvula de mariposa con un actuador eléctrico que permite el funcionamiento automatizado. En lugar de operación manual, la válvula se puede controlar de forma remota mediante señales eléctricas, lo que la hace ideal para aplicaciones que requieren automatización y regulación precisa del flujo.
Las válvulas de mariposa eléctricas se utilizan comúnmente en sistemas donde es necesaria una operación remota y un control preciso. A menudo se encuentran en industrias como la farmacéutica, la de procesamiento de alimentos y la de manipulación de productos químicos, donde un rendimiento consistente y confiable es crucial.
Las válvulas de mariposa eléctricas son particularmente útiles en aplicaciones donde se necesita automatización, como en sistemas HVAC o instalaciones de tratamiento de agua. Su capacidad para integrarse en sistemas de control automatizados permite un funcionamiento preciso y eficiente sin necesidad de intervención manual.
Al seleccionar una válvula de mariposa, es fundamental evaluar las necesidades específicas de la aplicación. Los factores clave incluyen los requisitos de presión del sistema, el tipo de fluido y las limitaciones de espacio. Para sistemas de alta presión, se prefieren válvulas de mariposa excéntricas o doble excéntricas debido a su mayor sellado y durabilidad. Por el contrario, las válvulas de mariposa céntricas son ideales para aplicaciones de baja presión y ofrecen una solución más rentable y eficiente.
La elección del material juega un papel importante en el rendimiento y la longevidad de la válvula. Para ambientes con fluidos corrosivos, se recomiendan válvulas de mariposa revestidas de acero inoxidable o PTFE debido a su resistencia a la corrosión y al desgaste. Para aplicaciones menos exigentes, el hierro fundido puede ser una opción económica. La selección del material garantiza que la válvula pueda soportar las condiciones y prolonga su vida operativa.
Material | Mejor utilizado para | Ventajas |
Acero inoxidable | Ambientes corrosivos, fluidos de alta temperatura. | Resistente a la corrosión, alta durabilidad |
Ptfe | Productos químicos, medios altamente corrosivos. | Excelente resistencia química, no reactivo. |
Hierro fundido | Aplicaciones industriales estándar, baja presión. | Rentable, bueno para medios no corrosivos |
La elección del actuador adecuado depende del nivel de automatización y control requerido para el sistema. Los actuadores manuales son adecuados para aplicaciones básicas con bajas necesidades de automatización. Los actuadores neumáticos son ideales para operaciones de alta velocidad, mientras que las válvulas de mariposa eléctricas brindan la mayor versatilidad. Los actuadores eléctricos permiten un control preciso, operación remota e integración en sistemas automatizados, lo que los hace ideales para aplicaciones que requieren alta eficiencia y automatización.
Factor | Consideración | Tipo de válvula recomendado |
Presión | Sistemas de alta o baja presión. | Excéntrica, doble excéntrica o céntrica para baja presión |
Tipo de fluido | Fluidos corrosivos, químicos o abrasivos. | Acero inoxidable, PTFE, Hierro fundido |
Restricciones de espacio | Limitaciones de espacio de instalación | Válvula de mariposa céntrica para diseños compactos |
Necesidades de automatización | Necesidad de operación remota y control de precisión | Válvula de mariposa eléctrica para automatización y control remoto. |
Las válvulas de mariposa son esenciales en el control de fluidos debido a su diseño compacto, rentabilidad y operación rápida. Se utilizan ampliamente en tratamiento de agua, HVAC, petróleo y gas y procesamiento químico. Las válvulas de mariposa eléctricas, con funciones de automatización, ofrecen una funcionalidad mejorada para control remoto y regulación precisa del flujo. Al comprender sus tipos, ventajas y aplicaciones, las industrias pueden optimizar los sistemas de fluidos para lograr una mayor eficiencia y ahorro de costos.
Al elegir una válvula de mariposa, considere las necesidades específicas de su aplicación. KLD ofrece válvulas de alta calidad que garantizan un rendimiento óptimo del sistema.
R: Se utiliza una válvula de mariposa para regular o aislar el flujo de fluido en las tuberías. Es especialmente útil para tuberías de gran diámetro y es rentable debido a su diseño sencillo.
R: Una válvula de mariposa eléctrica utiliza un actuador eléctrico para controlar el movimiento de la válvula, lo que ofrece una regulación de flujo precisa y operación remota para la automatización.
R: Las válvulas de mariposa eléctricas brindan un mejor control, automatización y operación remota, lo que las hace ideales para sistemas que requieren precisión y eficiencia.
R: Las válvulas de mariposa eléctricas ofrecen control de flujo preciso, eficiencia energética y operación remota, lo que las hace adecuadas para industrias como la farmacéutica y la de procesamiento de alimentos.
R: Sí, las válvulas de mariposa se pueden usar tanto para control de encendido/apagado como para modular el flujo, según el tipo de actuador, incluidas las válvulas de mariposa eléctricas.
