Descripción

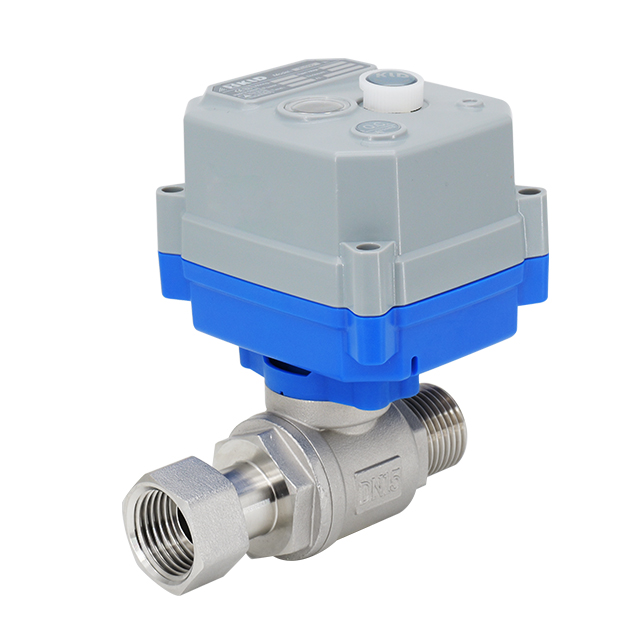

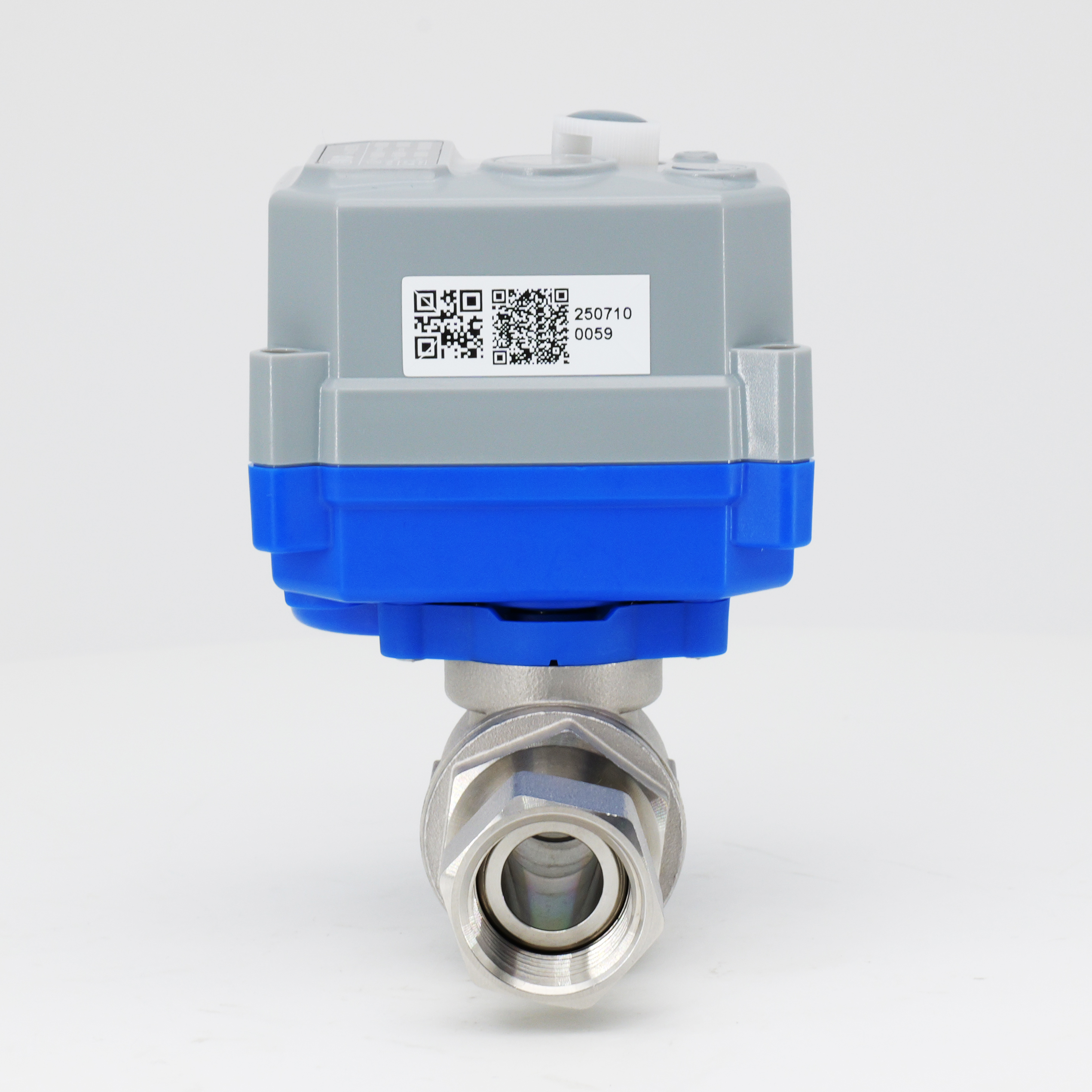

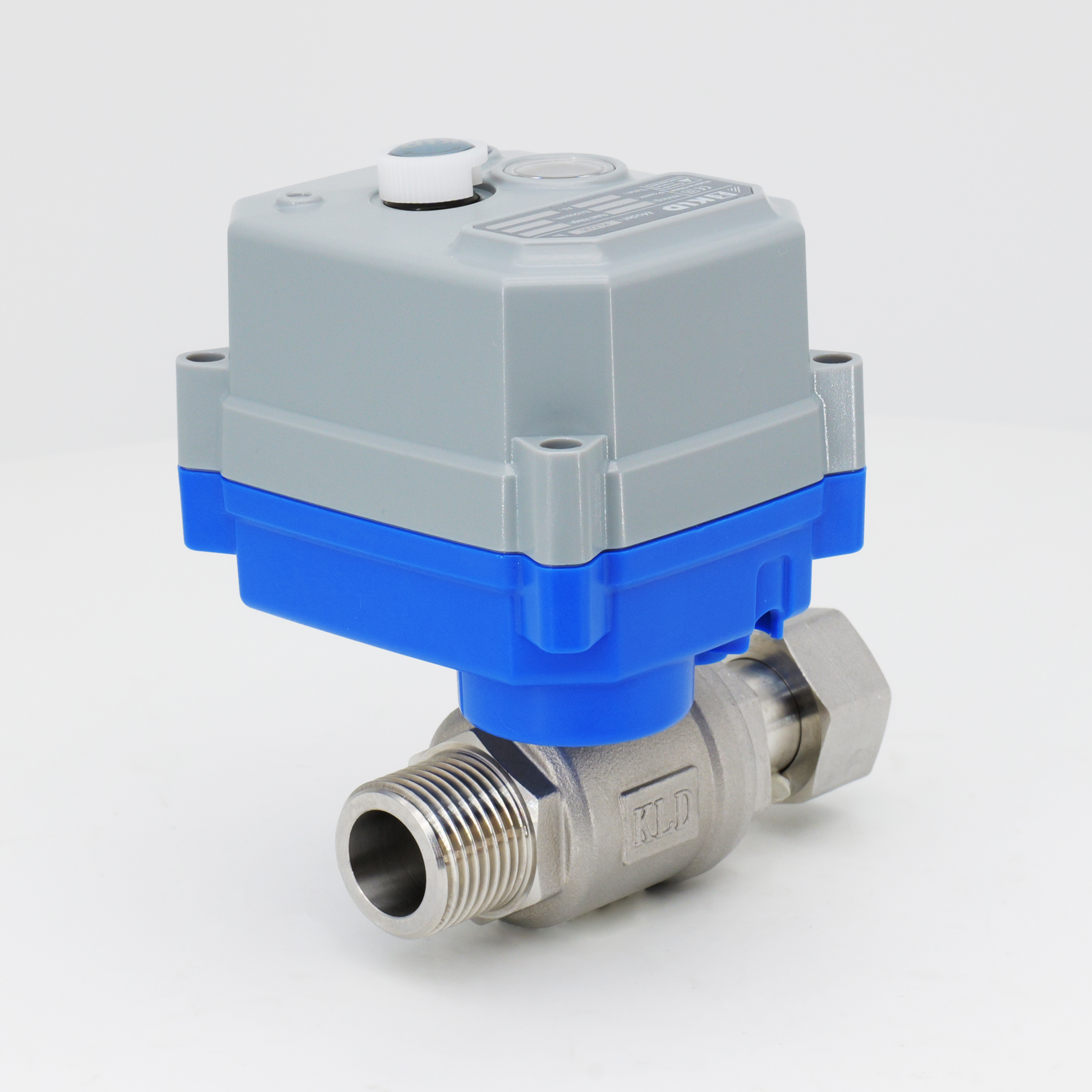

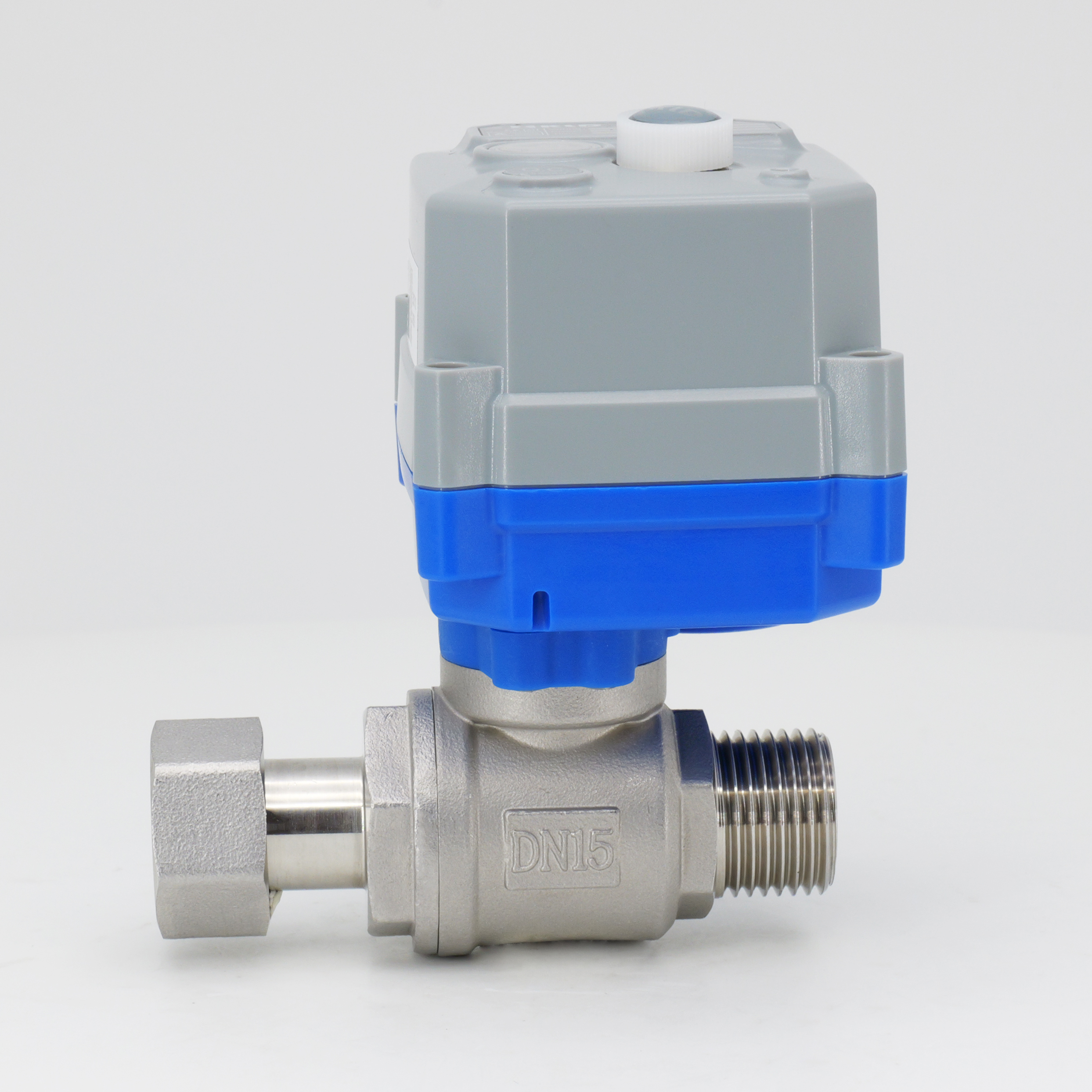

La válvula de bola motorizada de 2 vías de encendido/apagado normal KLD30S/SJ con unión simple x rosca macho está disponible en dos configuraciones de conexión: rosca macho + unión simple y unión + unión, para adaptarse a diferentes diseños de tuberías. Ofrecido en las variantes 30S (con volante de anulación manual) y 30SJ (sin volante), proporciona un funcionamiento flexible para sistemas de procesos y automatización. El cuerpo de la válvula de puerto completo está construido en acero inoxidable 304 o 316L, con una bola disponible en 304/316L, PPO o un grado especial resistente al desgaste para satisfacer las demandas de abrasión y medios variados. Combinado con asientos de PTFE y sellos de EPDM/NBR/FPM, ofrece una excelente compatibilidad química en un amplio rango de temperaturas. El actuador puede ampliarse hasta alcanzar una vida útil de hasta 500.000 ciclos . Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de 2 vías con unión simple x rosca macho
Tamaños: DN10, DN15, DN20
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0–100 °C / 120 °C / 150 °C
Temperatura ambiente: -20°C a 45°C (personalizable) ※1
Esta válvula es ideal para automatización industrial, controladores inteligentes de ahorro de agua, sistemas de protección ambiental e instalaciones de tratamiento de agua. El diseño de rosca macho + unión simple permite una instalación rápida y un mantenimiento fácil sin desarmar todo el sistema, y la opción unión + unión proporciona la máxima flexibilidad de tubería para configuraciones en bucle o en línea. Adecuado para medios líquidos y gaseosos en equipos con espacio limitado y aplicaciones de bajo flujo. Los soportes de montaje opcionales para alta temperatura amplían el rango operativo hasta 200 °C para entornos de proceso exigentes.
※1 La personalización está disponible para temperaturas fuera del rango de>45 °C o <-20 °C.
① t<-40°C, conecte la alimentación al menos 15 minutos (se recomiendan 30 minutos) antes de su uso. Para temperaturas ambiente más altas, se puede reducir el tiempo de calentamiento.
② t<- 40°C durante mucho tiempo, agregue protección al actuador, por ejemplo: cable calefactor. No se requiere en una t ambiente ≥ -15°C.
Aplicaciones
Automatización e instrumentación industrial
Controladores inteligentes de ahorro de agua y terminales accionados
Protección del medio ambiente, bajo caudal, suministro y drenaje de agua, tratamiento de agua
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※2 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.

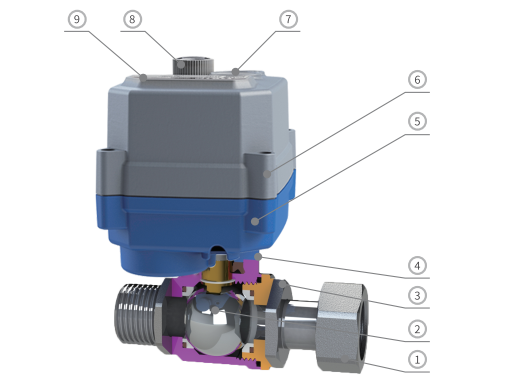

Diagrama de componentes principales
Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Capó | 304/316L | 1 |
| 2 | Pelota | 304/316L/PPO/ Bola especial resistente al desgaste | 1 |
| 3 | Cuerpo | 304/316L | 1 |
| 4 | Soporte de montaje | PA66 | 1 |
| 5 | Cubierta inferior | Aleación de PC ※3 | 1 |
| 6 | cubierta superior | Aleación de PC ※3 | 1 |
| 7 | ventana de visión | PC transparente | 1 |
| 8 | Volante ※4 | POM | 1 |
| 9 | Etiqueta | ordenador personal | 1 |
※3 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
※4 series 30SJ sin volante.

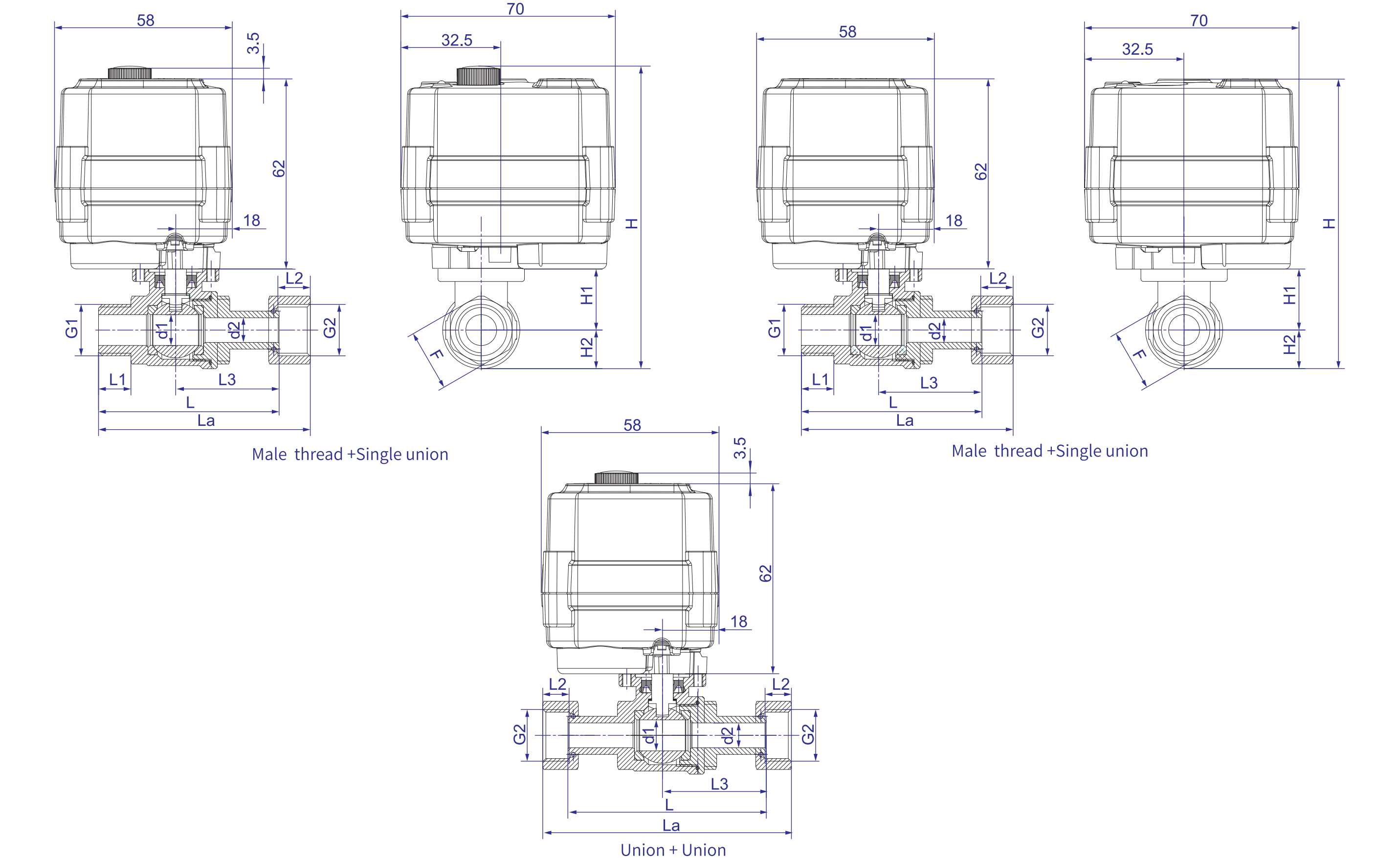

| Dimensiones-30S 【DN10-DN20】 | Dimensiones-30SJ 【DN10-DN20】 |
 | |
Dimensiones (mm)
| DN | Tipo de conexión | G1 | G2 | D1 | D2 | L1 | L2 | L3 | L | La | F | H1 | H2 | H | W (kg) | ||
| 30S | 30SJ | ||||||||||||||||
| DN10 | Rosca macho +Unión simple | G3/8 ' | G3/8 ' | 10.0 | 8 | 10.5 | 8.5 | 33.5 | 58.5 | 66.6 | 20 | 12.5 | 19.75 | 97.75 | 94.25 | - | |
| Unión + Unión | - | - | 64.0 | 80.2 | |||||||||||||
| DN15 | Rosca macho +Unión simple | G1/2 ' | G1/2 ' | 14.0 | 12 | 15.0 | 10.8 | 39.5 | 73.5 | 83.5 | 27 | 16.5 | 21.25 | 103.25 | 99.75 | - | |
| Unión + Unión | - | - | 74.5 | 94.5 | |||||||||||||
| DN20 | Rosca macho +Unión simple | G3/4 ' | G3/4 ' | 18.5 | 15 | 16.0 | 11.0 | 44.0 | 80.0 | 90.1 | 32 | 21.5 | 25.75 | 112.75 | 109.25 | - | |
| Unión + Unión | - | - | 100.2 | ||||||||||||||
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
4. Para temperaturas medias de 100 °C a 150 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 33 mm.
5. Para temperaturas medias de 150 °C a 200 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 56 mm.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.
Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
