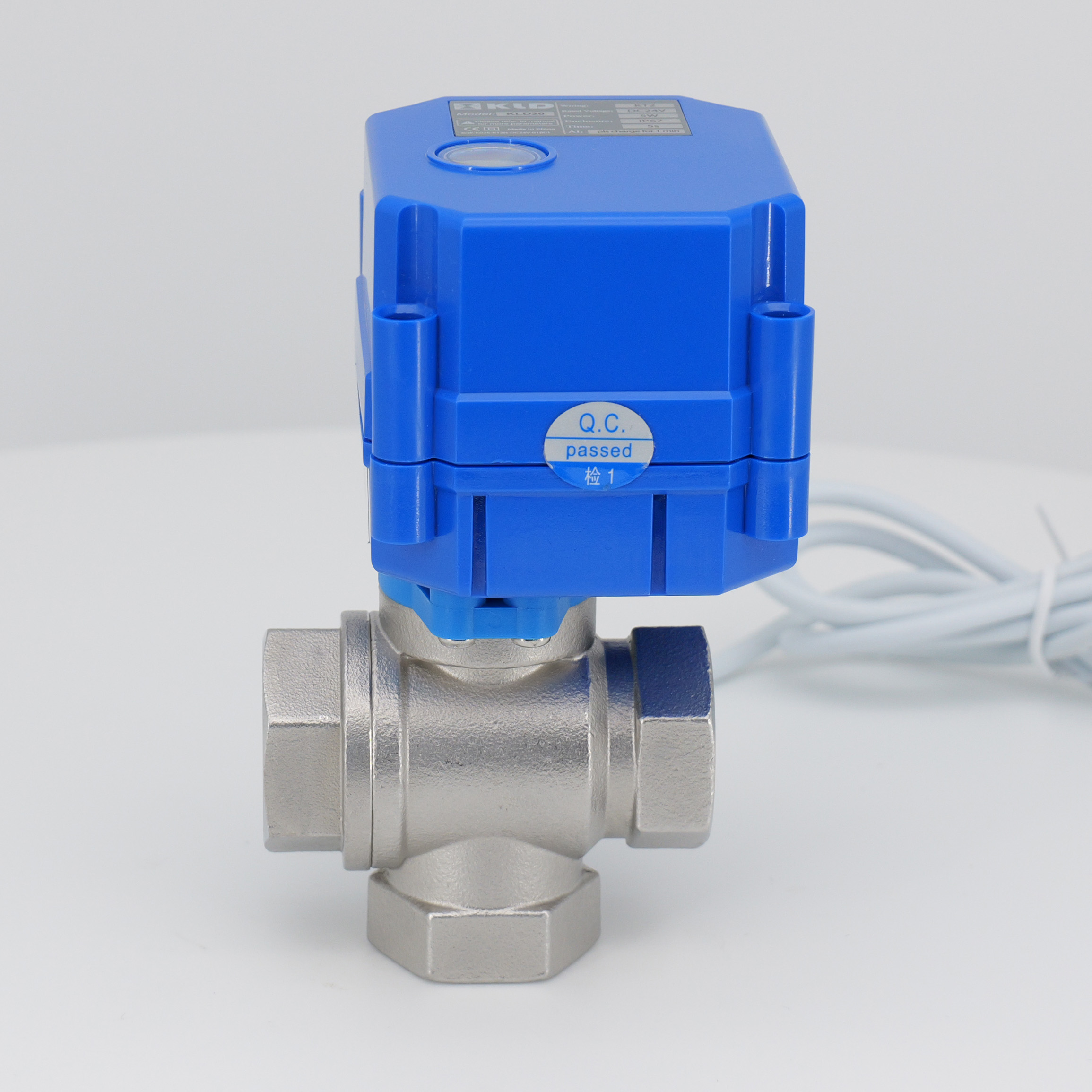

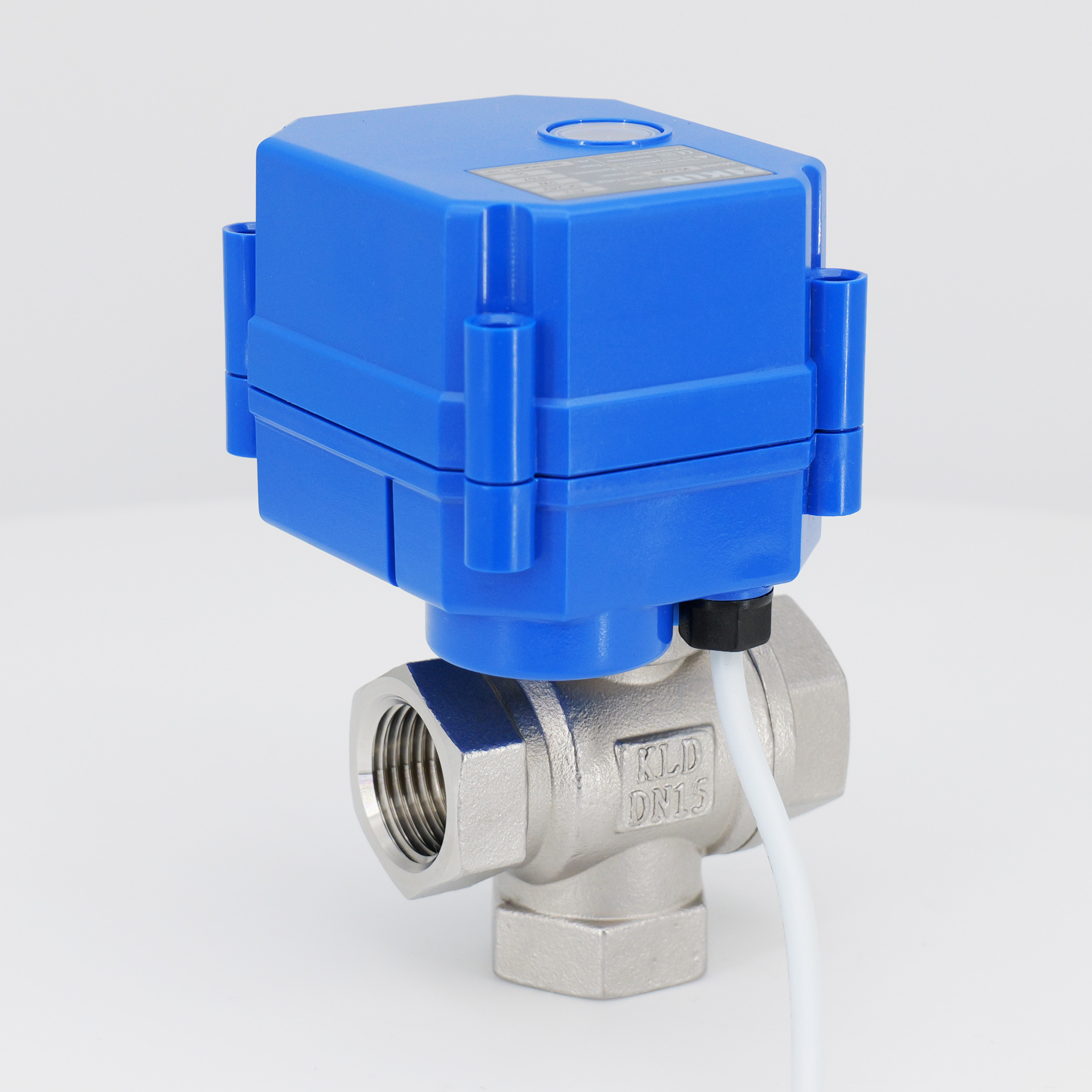

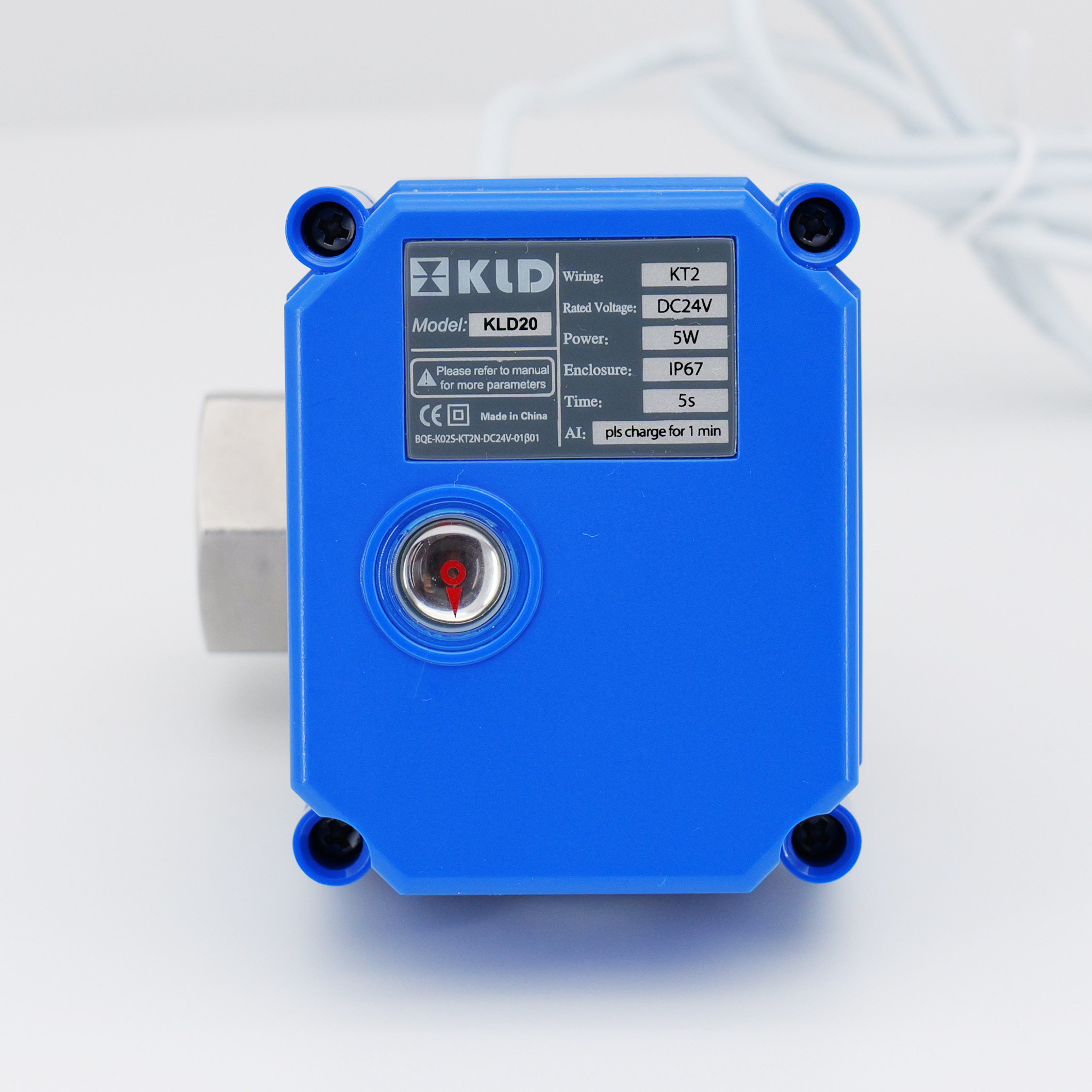

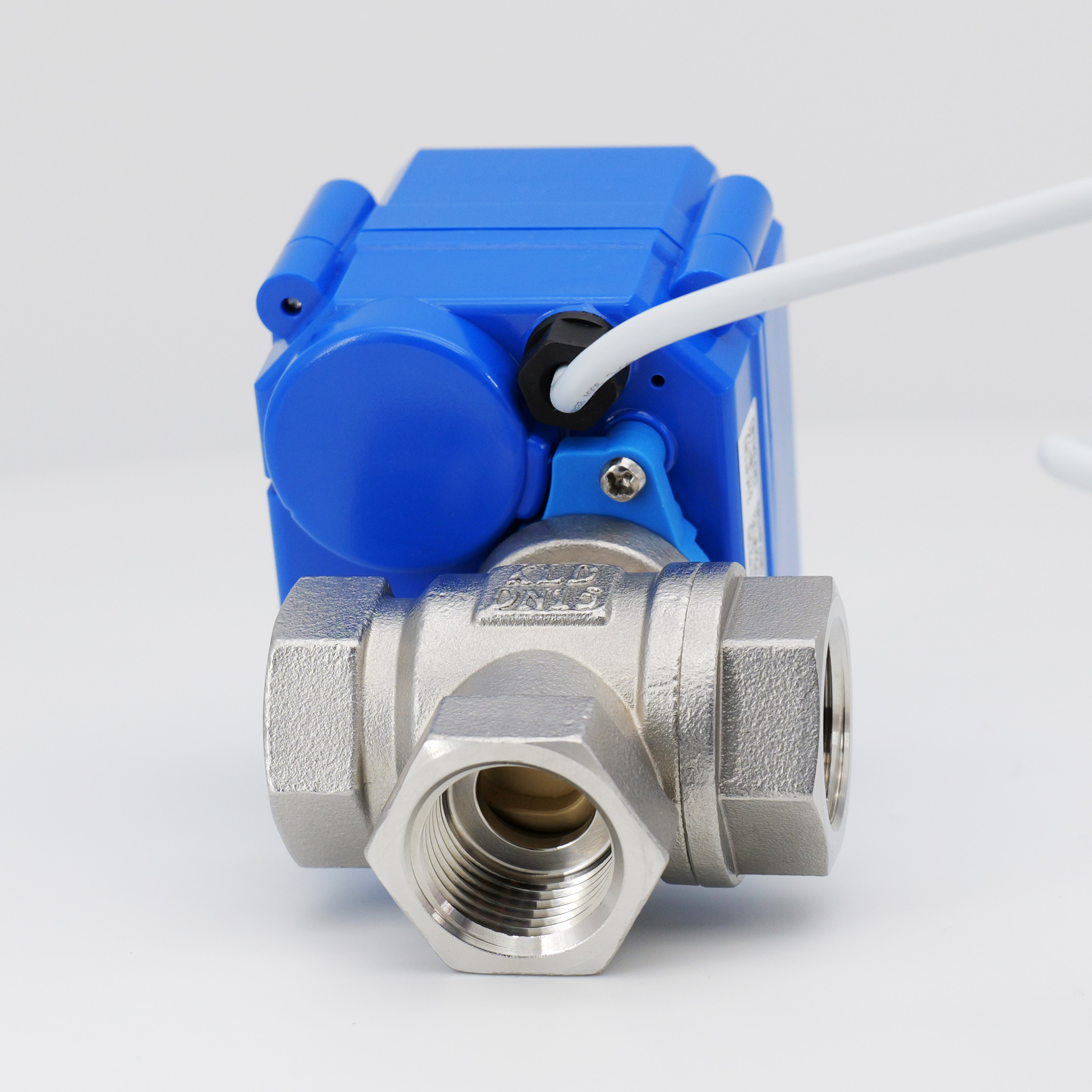

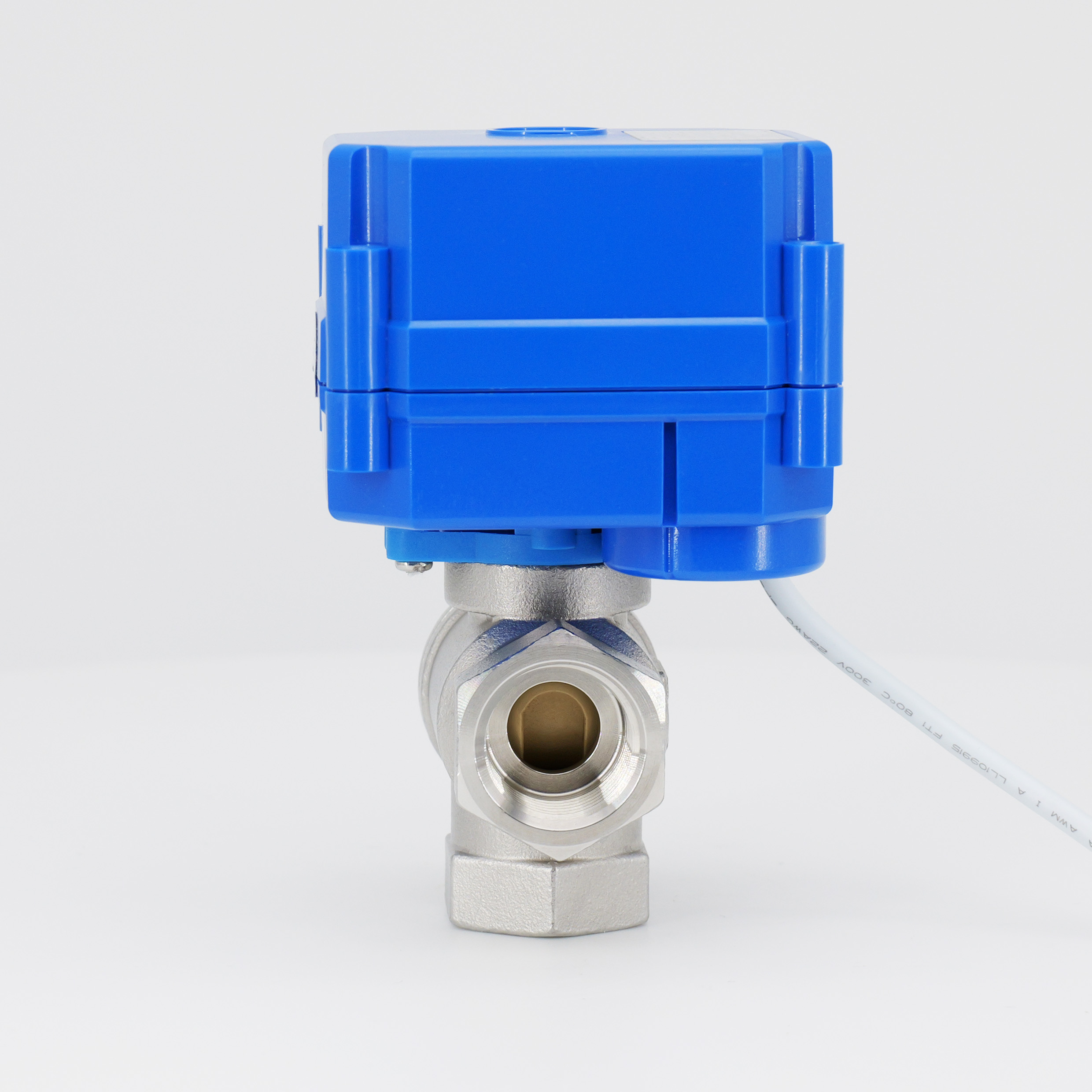

KLD 20S Válvula de 3 vías motorizada A (vertical, 1/2 'a 1 ')

Características:

Mini trajes de dimensión para equipos pequeños
Tecnología patentada: la estructura del sello flotante
Vida útil larga: 70,000-100,000 círculos ※
Corriente de trabajo baja, adecuada para conducir a la batería
Recinto de IP67

※La vida útil es los datos de prueba en la condición de 1.0MPa, 200 l/h, agua gráfica como medio de trabajo. Diferentes ocasiones laborales influirán en la vida útil.


Disponibilidad:



Consultar Añadir al carrito

Descripción del Producto

Descripción

La Válvula A de tres vías de tres vías de la serie KLD 20S está diseñada para aplicaciones de equipos a pequeña escala. Cuenta con un tamaño compacto, una estructura de sello flotante patentado y una larga vida útil de 70,000 a 100,000 ciclos. La válvula tiene una clasificación de protección IP67. La función de anulación manual está disponible, es muy seguro cuando hay falla de energía y conveniente para los usuarios. Si no hay necesidad de anulación manual, puede elegir la serie 20SJ. Las 3 vías verticales son muy adecuadas para la aplicación Limited Space, la pelota L Especial puede garantizar que no hay una mezcla media durante la rotación de la bola de la válvula.

Las especificaciones técnicas incluyen

Tipo de válvula: válvula de bola eléctrica de tres vías
Tamaños: 1/2 'a 1 ' (DN15, DN20, DN25)
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -20 ° C a 45 ° C

La válvula es adecuada para HVAC, tratamiento de agua, procesos químicos, equipos médicos y sistemas de control automatizados a pequeña escala, que ofrece una alternativa a válvulas solenoides poco confiables. Se construye con una carcasa de actuador de aleación de PC, válvula de latón chapada en níquel/cuerpo 304/316L, 304/316L/bola impermeable, tallo de latón/304/316L, asiento PTFE y EPDM, FPM, sellos SI. Las dimensiones y pesos de conexión se proporcionan para diferentes tamaños.

La ejecución rápida de la versión 2S o la vida útil larga son opcionales.

FUNCIONA FUERA FUNCIÓN SAFE (retorno del condensador) opcional.

El estándar es 2 posiciones, si necesita 3 o 4 posiciones o un patrón de flujo especial, no dude en contactarnos y podemos personalizar.

CE aprobado

Aplicaciones

HVAC
Tratamiento de agua
Proceso químico
Pequeño equipo para control automático
Reemplazar la válvula solenoide, particularmente cuando el solenoide no puede funcionar de manera confiable

Parámetros técnicos

Serie	Máximo Esfuerzo de torsión	Tiempo de operación	Voltaje de trabajo	Potencia máxima	Recinto	Presión máxima	Temperatura media	Temperatura ambiente	Humedad
KLD 20s	2n.m	alrededor de 5s	5V	3W	IP67	1.0MPA	0-100 ° C	-20 ° C	≤85% no condensación
			12V, 24 V	4W
			110V, 220V	5W

Diagrama de componentes principales

B1_ 画板 1

Componentes principales

Regiones	Material
Vivienda de actuador	Aleación de PC ※
Cuerpo de válvula	Latón con níquel
Bola de válvula	Latón con chapado cromado
Provenir	Latón
Asiento	Ptfe
Sello	EPDM 、 FPM 、 SI

Dimensión

208

Tamaño de conexión (Unidad: MM)

DN	d	D1/D2/D3	H1	H2	L	L1/L2/L3	F	W (kg)
DN15	13	G1/2 '	28.5	21.25	57	13	27	0.40
DN20	18	G3/4 '	37	25.75	70	16	32	0.50
DN25	18	G1 '	44	25.75	76	18	38	0.60

Dirección de flujo

Alambrado

B2, B3, BD3, KT2 están disponibles

※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

※ Sujeto a cambios técnicos
