Descripción

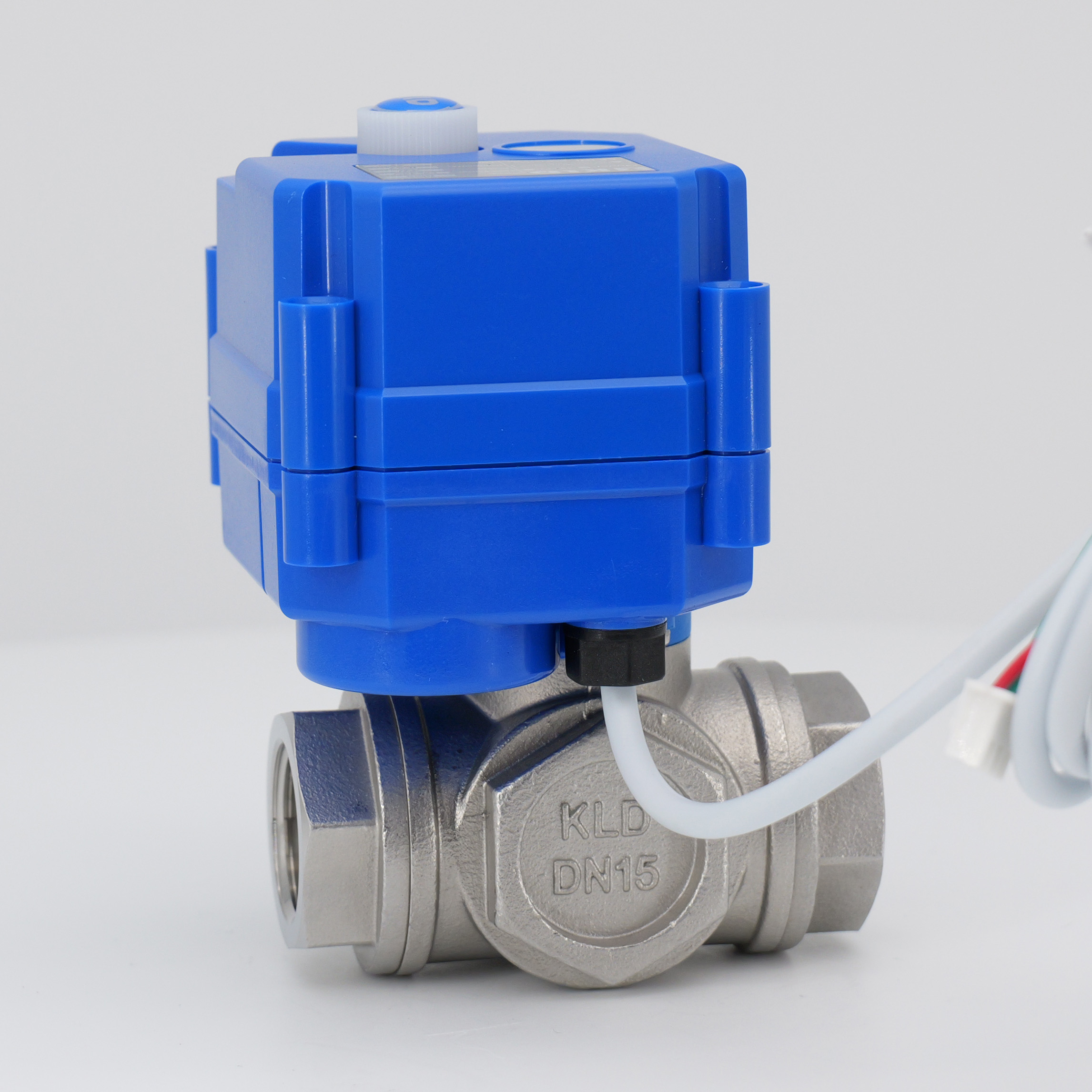

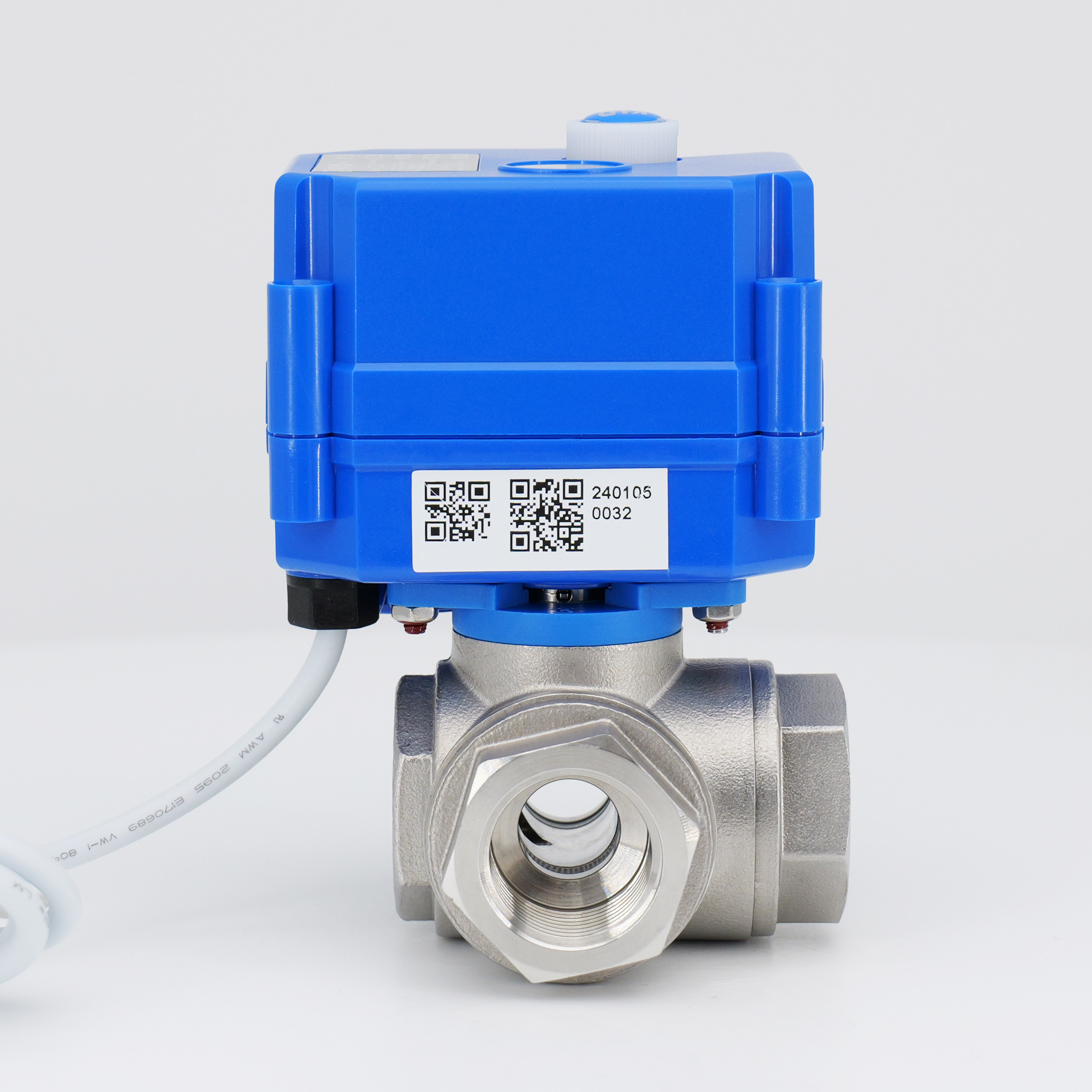

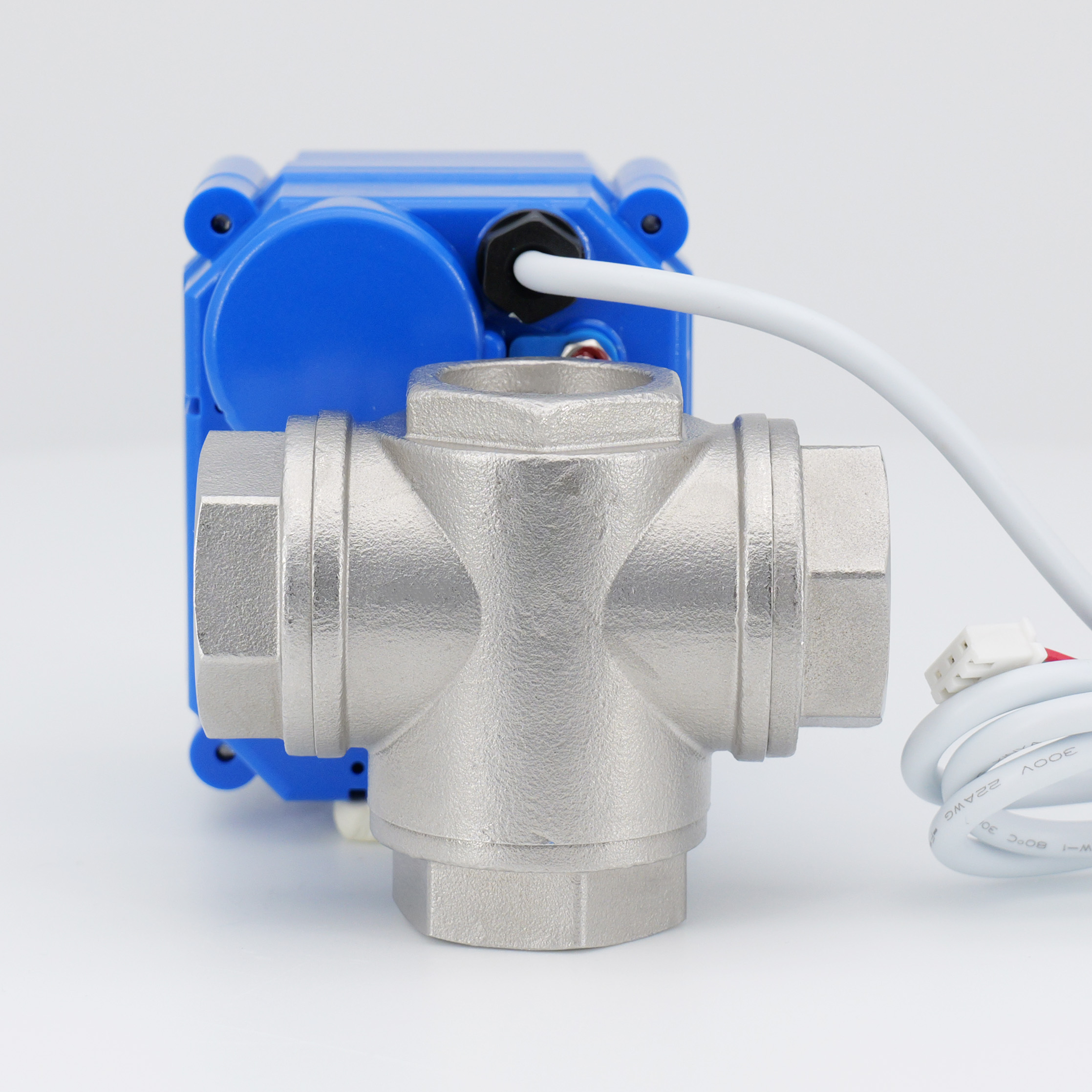

La válvula de tres vías eléctrica de la serie KLD 20S, Tipo B, está diseñada para aplicaciones de equipos a pequeña escala. Cuenta con un tamaño compacto, una estructura de sello flotante patentado y una larga vida útil de 70,000 a 100,000 ciclos. Con baja corriente de funcionamiento, es adecuado para sistemas con batería. La válvula tiene una clasificación de protección IP67. La función de anulación manual está disponible, es muy seguro cuando hay falla de energía y conveniente para los usuarios. Si no hay necesidad de anulación manual, puede elegir la serie 20SJ. Horizontal de 3 vías puede tener puerto T, puerto L con varias direcciones de flujo. 3 posiciones o 4 posiciones 3-vías es nuestro diseño único y resuelve la dificultad de la industria. Horizontal de 3 vías tiene mayor velocidad de flujo y más rangos de tamaño de válvula que la A de 3 vías vertical A, puede elegir el tipo de válvula que necesita. Pero para 3 vías B, hay una mezcla media durante la rotación de la bola de la válvula, si te importa, puedes elegir 3-vías A.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola eléctrica de tres vías
Tamaños: 1/4 'a 1 ' (DN8, DN10, DN15, DN20, DN25)
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -20 ° C a 45 ° C
La válvula es adecuada para RO, sistema de filtro, sistema de retrolavado y otro sistema de tratamiento de agua, HVAC, procesos químicos, equipos médicos y sistemas de control automatizados a pequeña escala, que ofrece una alternativa a las válvulas solenoides no confiables. Se construye con una carcasa de actuador de aleación de PC, válvula de latón chapada en níquel/cuerpo 304/316L, 304/316L/bola impermeable, tallo de latón/304/316L, asiento PTFE y EPDM, FPM, sellos SI. Las dimensiones y pesos de conexión se proporcionan para diferentes tamaños.
La ejecución rápida de la versión 2S o la vida útil larga son opcionales.
FUNCIONA FUERA FUNCIÓN SAFE (retorno del condensador) opcional.
El estándar es 2 posiciones, si necesita 3 o 4 posiciones o un patrón de flujo especial, no dude en contactarnos y podemos personalizar.
CE aprobado
Aplicaciones
HVAC
Tratamiento de agua
Proceso químico
Pequeño equipo para control automático
Reemplazar la válvula solenoide, particularmente cuando el solenoide no puede funcionar de manera confiable

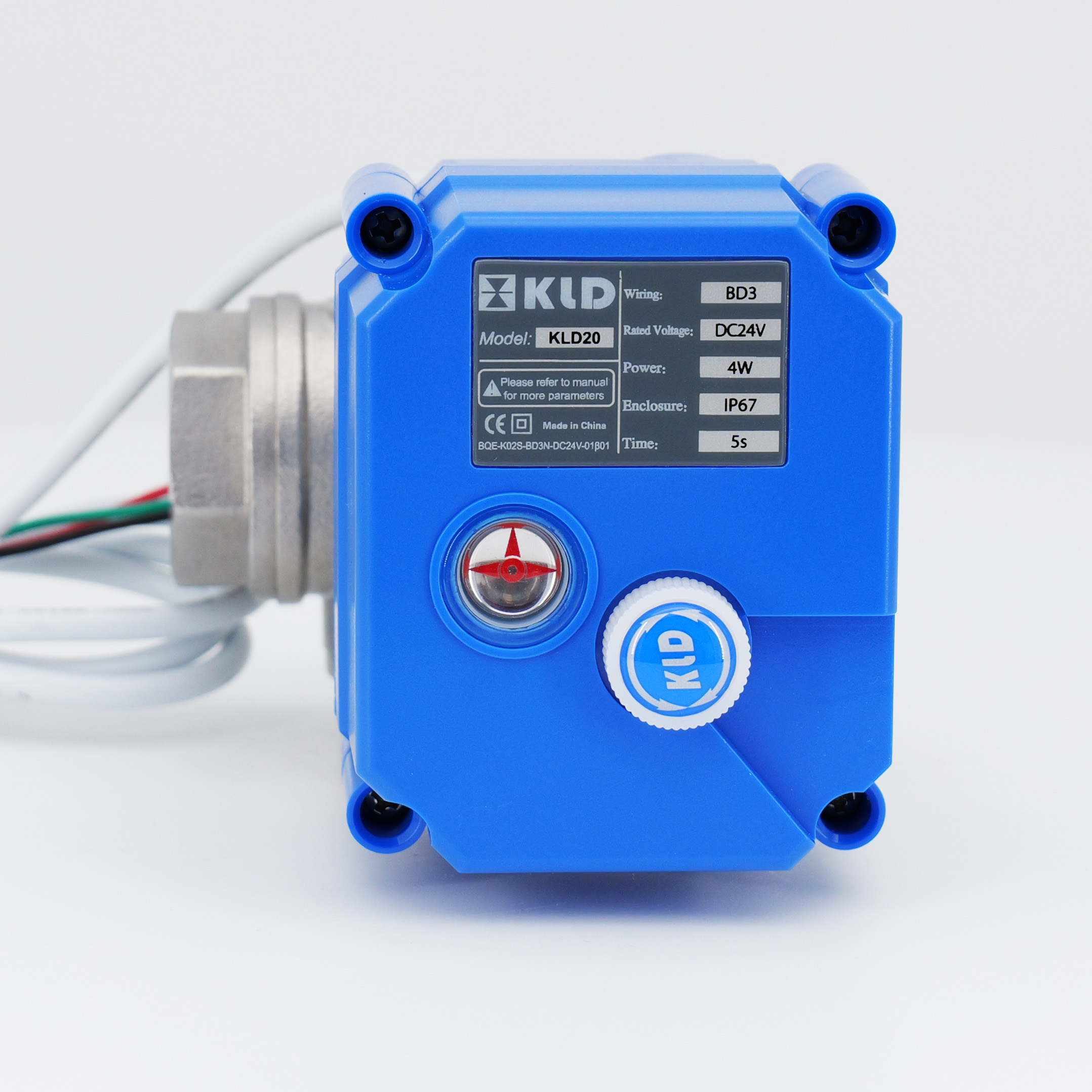

Parámetros técnicos
| Serie | Torque máximo | Tiempo | Voltaje de trabajo | Potencia máxima | Recinto | Presión máxima | Temperatura media | Temperatura ambiente | Humedad | ||
| KLD 20s | 2n.m | alrededor de 5s | 5V | 3W | IP67 | 1.0MPA | 0-100 ° C | -20 ° C < t <45 ° C | ≤85% no condensación | ||
| 12V, 24 V | 4W | ||||||||||
| 110V, 220V | 5W | ||||||||||
Diagrama de componentes principales
Componentes principales
Regiones | Material |
Vivienda de actuador | Aleación de PC ※ |
Cuerpo de válvula | Latón con níquel, 304,316 |
Bola de válvula | Latón con chapado cromado, 304,316 |
Provenir | Latón, 304,316 |
Asiento | Ptfe |
| Sello | EPDM 、 FPM 、 SI |
Dimensión
Tamaño de conexión (Unidad: MM)
| DN | D1/D2 | D | L1/L2 | L3 | L4/L5/L6 | L | H1 | H2 | F | W (kg) |
| DN8 | G1/4 ' | 6 | 25 | 38.5 | 11.7 | 50 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 8 | 27.5 | 44 | 13 | 55 | 13 | 19.25 | 20 | 0.31 |
| DN15 | G1/2 ' | 12 | 33.5 | 54.5 | 15 | 67 | 17 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 15 | 38.5 | 64 | 15 | 77 | 20.3 | 23.25 | 31 | 0.52 |
| DN25 | G1 ' | 15 | 47 | 72.5 | 18 | 94 | 20.3 | 23.25 | 38 | 0.84 |
Notas: 3/8 '(latón) Válvula de bola motorizada en investigación y desarrollo. Comprobación de plazo KLD 100 series para la válvula de bola motorizada de 1 ' SS.
Dirección de flujo
Alambrado
B2, B3, BD3, KT2 están disponibles
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.
※ Sujeto a cambios técnicos
