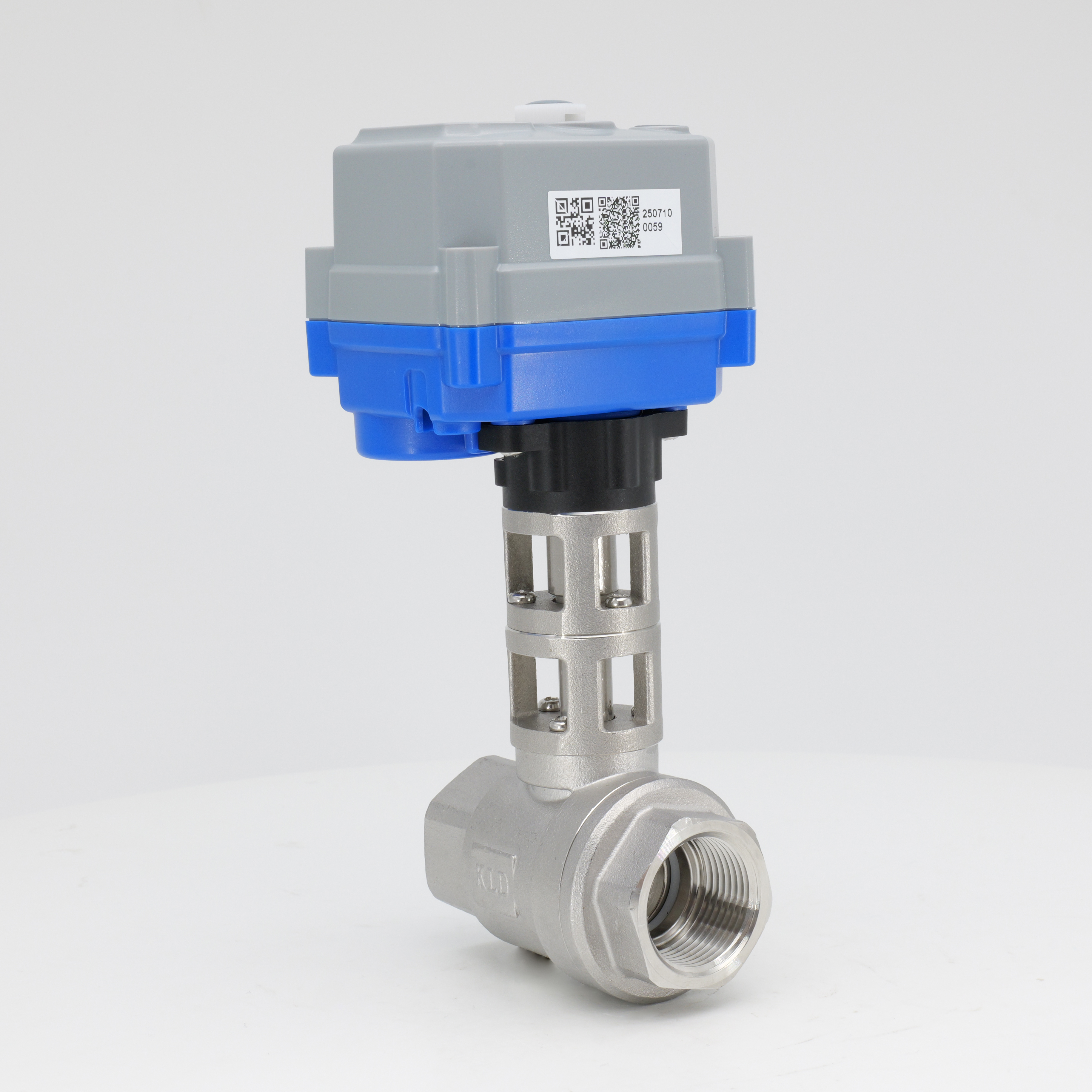

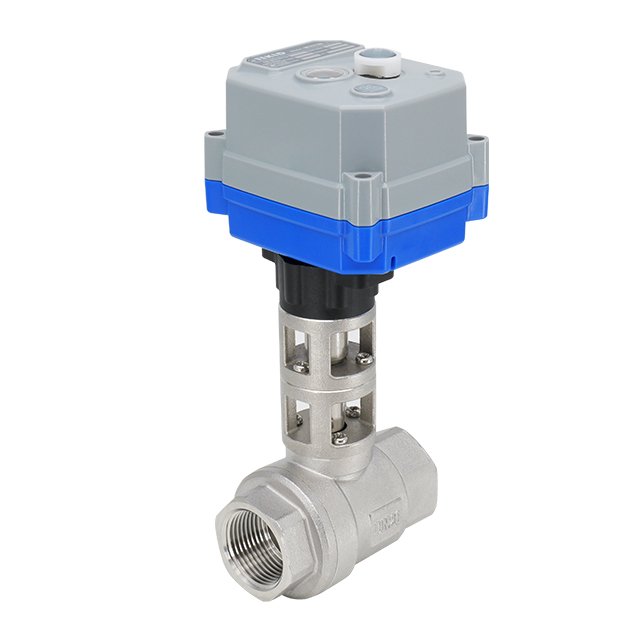

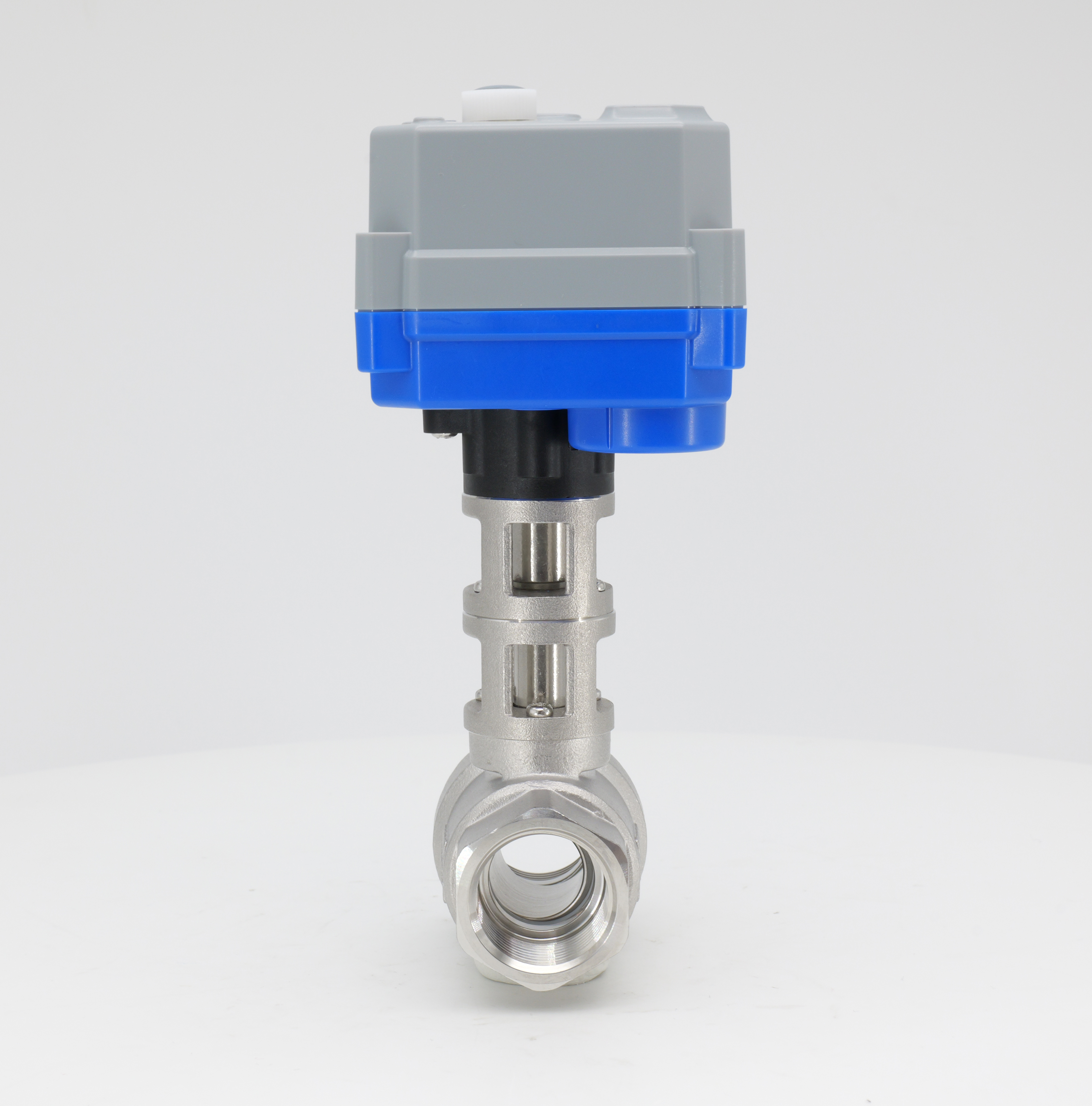

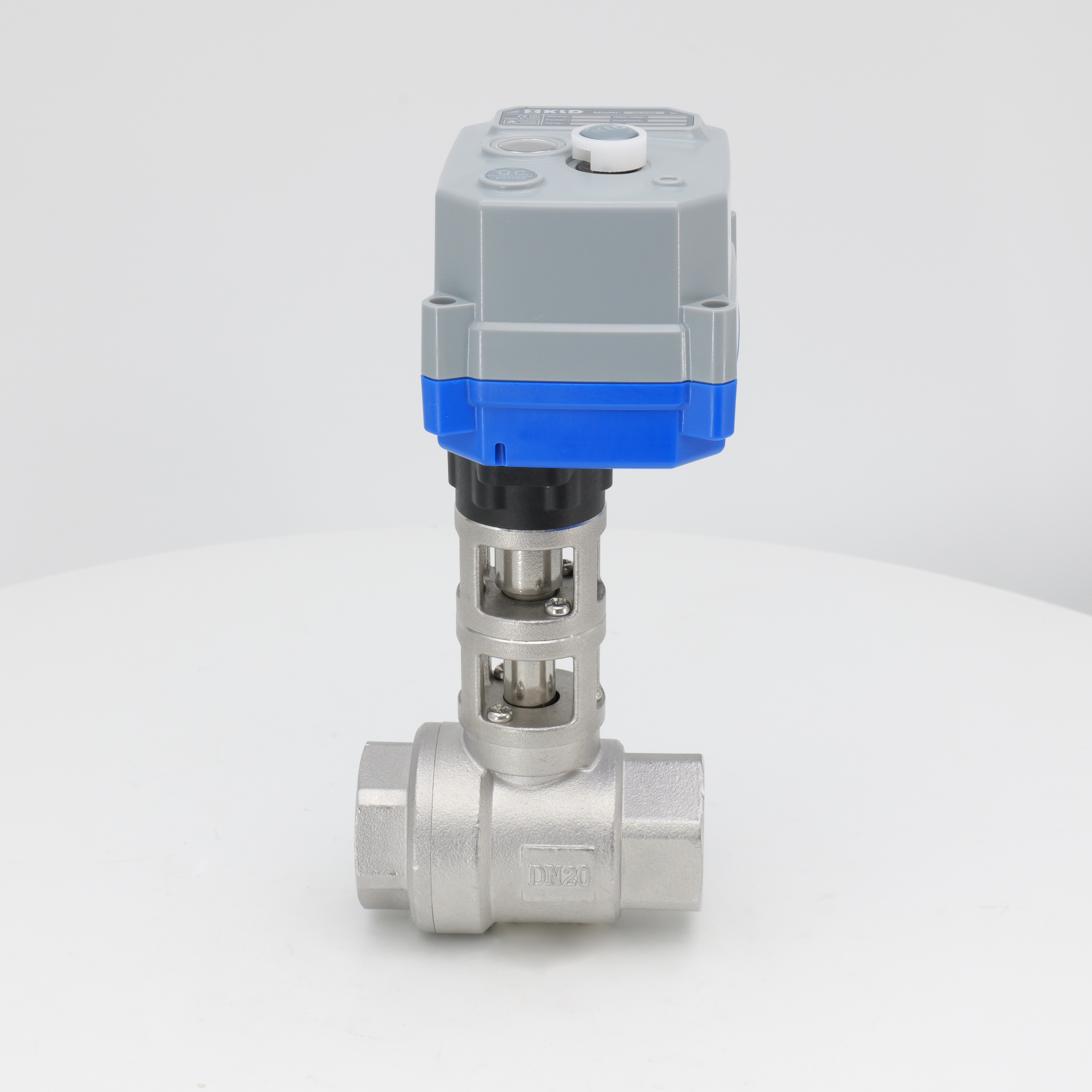

Descripción
La válvula de bola motorizada de puerto completo de 2 vías para alta temperatura KLD30S/SJ (tipo elevado) está clasificada para una temperatura de funcionamiento máxima de 180 °C. Disponibles en DN8 a DN20 con conexiones de rosca hembra. El cuerpo de la válvula y el casquete vienen en latón niquelado, acero inoxidable 304 o 316L. Un soporte de aislamiento térmico fabricado con PA66 eleva el actuador por encima del cuerpo de la válvula, protegiéndolo de la transferencia de calor. La bola está disponible en 304/316L o en una opción especial resistente al desgaste. Los sellos de FPM resisten temperaturas elevadas y los asientos de bolas de PTFE garantizan un sellado confiable. Un acoplamiento de acero inoxidable 304 conecta el vástago de la válvula al actuador. El modelo 30S incluye un volante de anulación manual. El 30SJ lo omite para instalaciones compactas. El actuador se puede actualizar hasta una vida útil de hasta 500.000 ciclos. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de puerto completo de 2 vías para alta temperatura, tipo elevado
Tamaños: DN8, DN10, DN15, DN20
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: ≤180°C
Temperatura ambiente: -20°C a 45°C (personalizable) ※1
Esta válvula está diseñada para el control de fluidos a alta temperatura en aplicaciones de automatización industrial, tratamiento de agua y calentamiento de procesos. El diseño elevado del actuador con un soporte de aislamiento térmico protege al actuador del calor excesivo, lo que garantiza una confiabilidad a largo plazo. Adecuado para agua caliente, condensado de vapor y medios de proceso calentados. Maneja medios líquidos y gaseosos. El diseño de puerto completo minimiza la caída de presión para un flujo eficiente. Disponible en cuatro tamaños de puerto para una integración flexible del sistema.
※1 La personalización está disponible para temperaturas fuera del rango de>45 °C o <-20 °C.
① t<-40°C, conecte la alimentación al menos 15 minutos (se recomiendan 30 minutos) antes de su uso. Para temperaturas ambiente más altas, se puede reducir el tiempo de calentamiento.
② t<- 40°C durante mucho tiempo, agregue protección al actuador, por ejemplo: cable calefactor. No se requiere en una t ambiente ≥ -15°C.
Aplicaciones
Automatización e instrumentación industrial.
Controladores inteligentes de ahorro de agua y terminales accionados
Protección del medio ambiente, bajo caudal, suministro y drenaje de agua, tratamiento de agua
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※2 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.
Diagrama de componentes principales

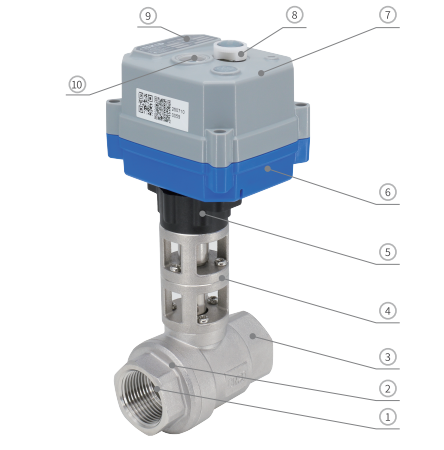

Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Pelota | 304/316L/ Bola especial resistente al desgaste/2507 | 1 |
| 2 | Capó | Latón niquelado/ 304/316L/2507 | 1 |
| 3 | Cuerpo | Latón niquelado/ 304/316L/2507 | 1 |
| 4 | Soporte de montaje | 304/316L | 1 |
| 5 | Soporte de aislamiento térmico | PA66 | 1 |
| 6 | Cubierta inferior | Aleación de PC ※3 | 1 |
| 7 | cubierta superior | Aleación de PC ※3 | 1 |
| 8 | Volante ※4 | POM | 1 |
| 9 | Etiqueta | ordenador personal | 1 |
| 10 | ventana de visión | PC transparente | 1 |
| *1 | Contratuerca del prensaestopas | PA66 | 1 |
| *2 | Provenir | Latón niquelado / 304/316L/2507 | 1 |
| *3 | Asiento de bola ※5 | Ptfe | 2 |
| *4 | Sello del capó | FPM ※6 | 1 |
| *5 | Sello del vástago | FPM ※6 | 1 |
| *6 | Enganche | 304 | 1 |
※3 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
※4 series 30SJ sin volante.
※ 5 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※ 6 Otros materiales son personalizables.

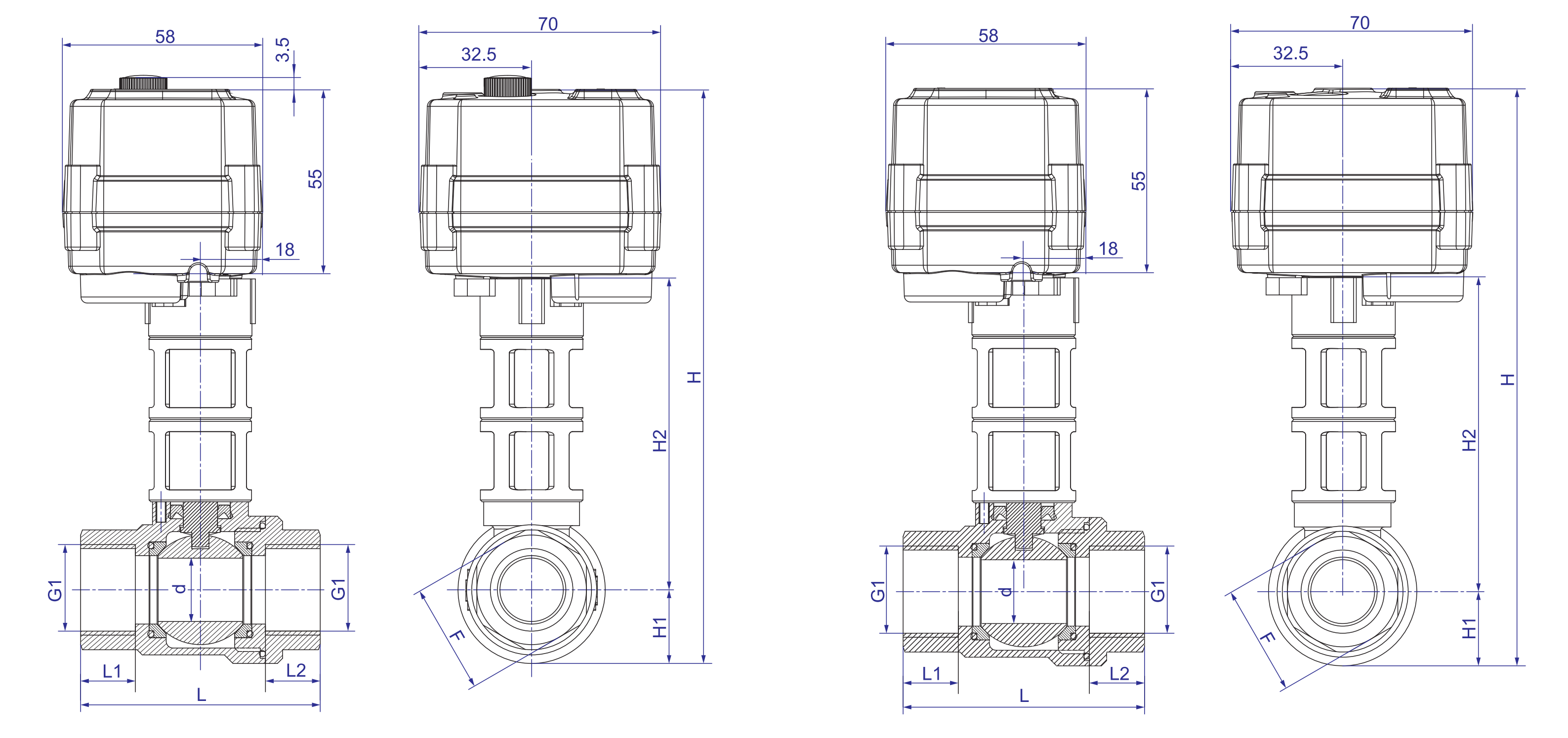

| Dimensiones-30S 【DN8-DN20】 | Dimensiones-30SJ 【DN8-DN20】 |
 | |
Dimensiones (mm)
| tipo de cuerpo | Tipo de conexión | DN | d | L1 = L2 | L | H | H1 | H2 | F | G1 | W (kg) | |
| 30S | 30SJ | |||||||||||
| Paso total | hilo femenino | DN8 | 8 | 11.0 | 43 | 150.75 | 147.25 | 11.0 | 81.25 | 17 | G1/4 ' | - |
| DN10 | 10 | 11.5 | 50 | 153.75 | 150.25 | 12.5 | 82.75 | 20 | G3/8 ' | - | ||
| DN15 | 15 | 13.0 | 57 | 159.25 | 155.75 | 16.5 | 84.25 | 27 | G1/2 ' | - | ||
| DN20 | 20 | 16.0 | 70 | 168.75 | 165.25 | 21.5 | 88.75 | 32 | G3/4 ' | - | ||
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.
Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
