Descripción

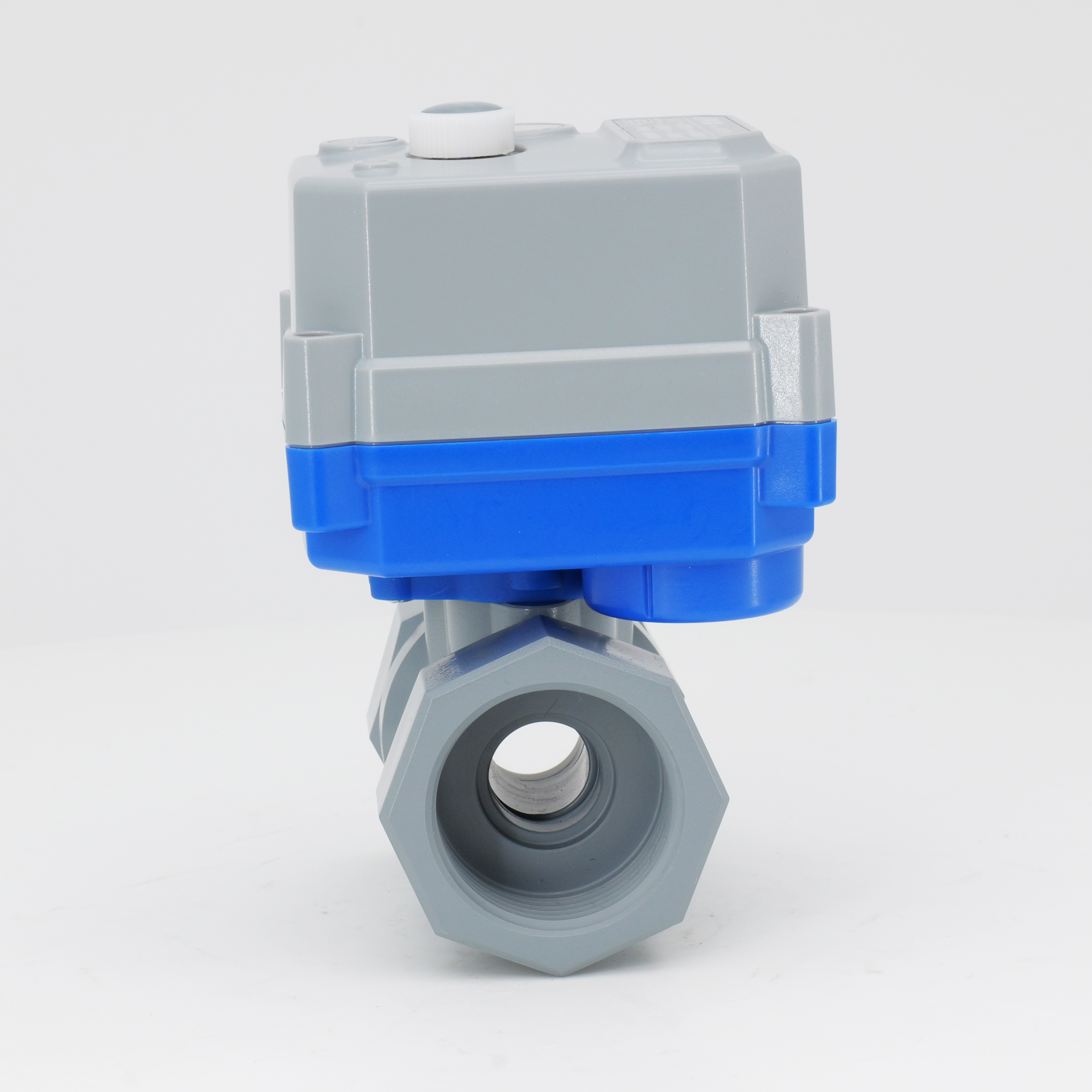

La válvula de bola motorizada de plástico de 2 vías de encendido/apagado normal de la serie KLD30S/SJ proporciona propiedades superiores de resistencia a la corrosión. El cuerpo, el capó, la bola y el vástago son todos de CPVC. Los asientos de PTFE y los sellos de EPDM/NBR/FPM proporcionan compatibilidad química. Los insertos de latón refuerzan las conexiones roscadas. Los tamaños DN15 y DN20 utilizan un cuerpo de válvula DN25 con adaptadores reductores. Esto mantiene un tamaño de cuerpo común en todos los modelos. Hay dos variantes disponibles: el 30S con anulación manual y el 30SJ sin él. Los tipos de conexión son rosca hembra o casquillo. El actuador proporciona un par de 3 N·m. La protección es IP67. El actuador se puede actualizar hasta una vida útil de hasta 500.000 ciclos. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de plástico de 2 vías
Tamaños: DN15, DN20, DN25
Presión: máximo 1.0 MPa (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0–90°C
Temperatura ambiente: -20 ° C a 45 ° C
Esta válvula maneja medios corrosivos. Reemplaza las válvulas solenoides convencionales en ambientes químicos hostiles. Las aplicaciones incluyen tratamiento de agua, sistemas ácidos y alcalinos, sistemas de dióxido de cloro y ozono. Se adapta a equipos pequeños y automatización industrial. Se admiten medios líquidos y gaseosos. El cuerpo compacto de CPVC resiste la corrosión donde fallan las válvulas metálicas.
Aplicaciones
Se utiliza para medios corrosivos como ácidos y álcalis, etc.
Reemplaza las válvulas solenoides convencionales, especialmente cuando no pueden funcionar de manera confiable.
Protección del medio ambiente, suministro y drenaje de agua, tratamiento de agua.
Automatización industrial y otros equipos pequeños.
Excelente en ClO 2sistemas 3 , O
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※1 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※1 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※1 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.
Diagrama de componentes principales

Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Cuerpo | CPVC | 1 |
| 2 | Pelota | CPVC | 1 |
| 3 | Capó | CPVC | 1 |
| 4 | Asiento de bola ※2 | Ptfe | 2 |
| 5 | Provenir | CPVC | 1 |
| 6 | Sello del capó | EPDM/NBR/FPM ※3 | 1 |
| 7 | Soporte de montaje | PA66 | 1 |
| 8 | ventana de visión | PC transparente | 1 |
| 9 | Volante ※4 | POM | 1 |
| 10 | Etiqueta | ordenador personal | 1 |
| 11 | cubierta superior | Aleación de PC ※5 | 1 |
| 12 | Contratuerca del prensaestopas | PA66 | 1 |
| 13 | Cubierta inferior | Aleación de PC ※5 | 1 |
| 14 | Sello del vástago | EPDM/NBR/FPM ※3 | 1 |
| 15 | Insertar | Latón | 1 |
※2 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※3 Otros materiales son personalizables.
※4 series 30SJ sin volante.
※5 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
| Dimensiones-30S 【DN15-DN25】 | Dimensiones-30SJ 【DN15-DN25】 |
![]() | |
Dimensiones (mm)
| tipo de cuerpo | DN | d | G1 | L1 = L2 | L | H | H1 | H2 | F | Material | W (kg) | |||
| Hilo | Enchufe | Hilo | Enchufe | 30S | 30SJ | |||||||||
| Reducción de orificio de 2 vías | DN15 ※ | 14 | G1/2 ' | 20.2 | 13 | 13 | 71 | 111.2 | 107.7 | 22.7 | 23 | 42 | CPVC | - |
| DN20 ※ | 14 | G3/4 ' | 25.0 | 16 | 13 | 71 | 111.2 | 107.7 | 22.7 | 23 | 42 | CPVC | - | |
| DN25 | 14 | G1 ' | - | 15 | - | 71 | 111.2 | 107.7 | 22.7 | 23 | 42 | CPVC | - | |
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.

Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
