Descripción

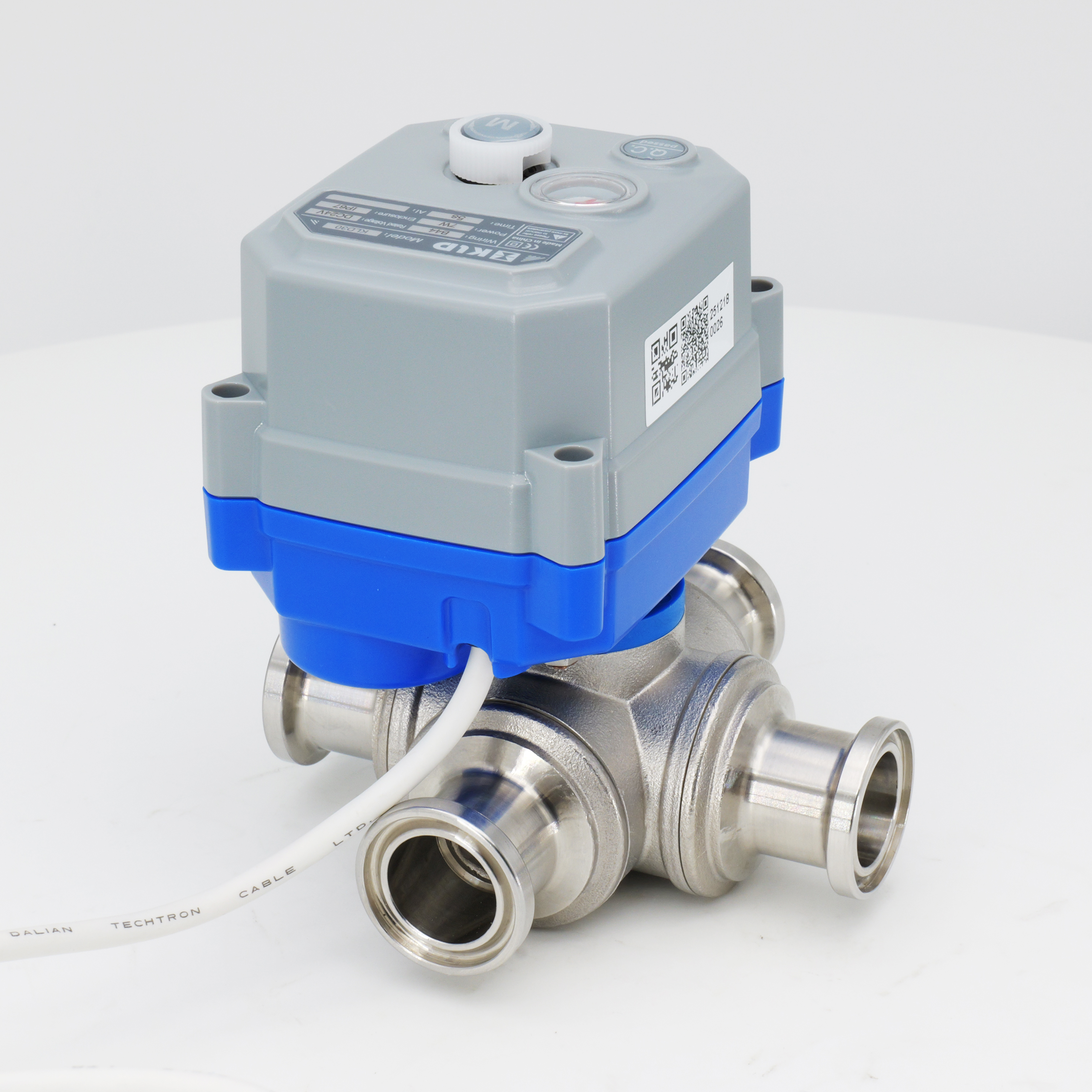

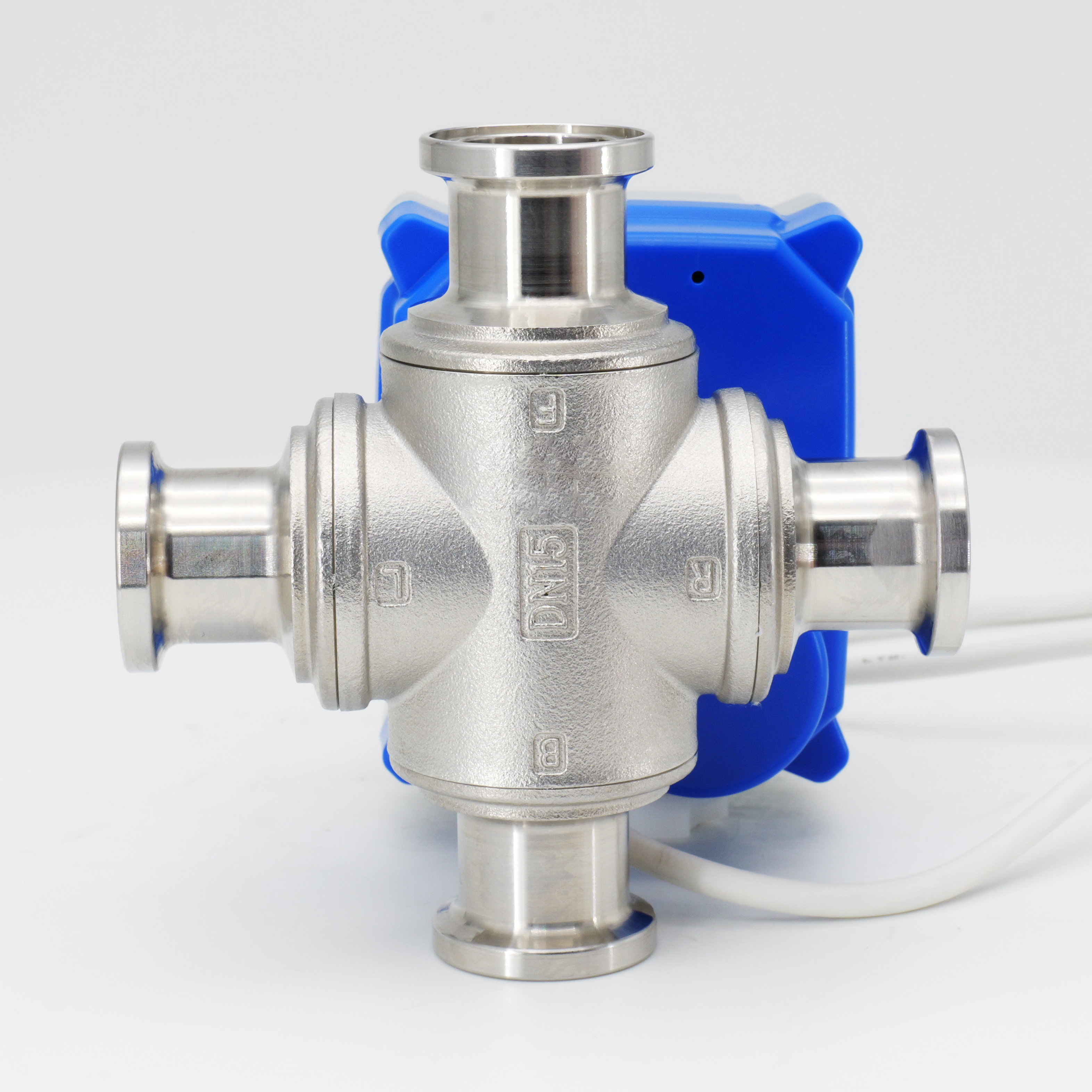

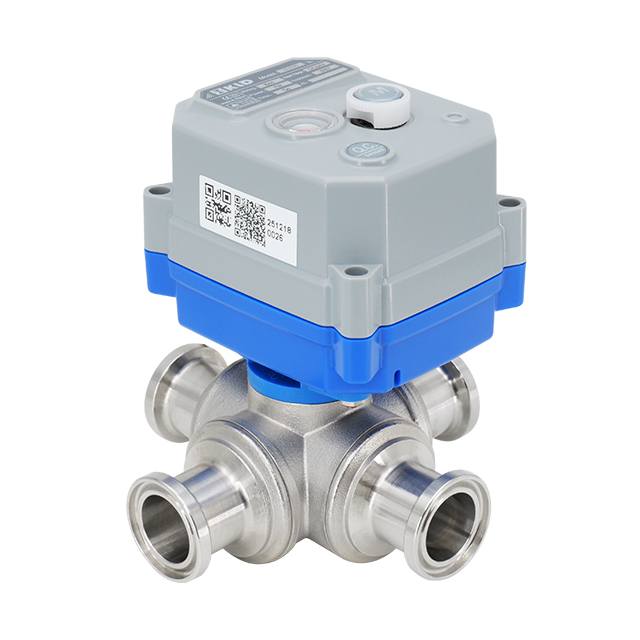

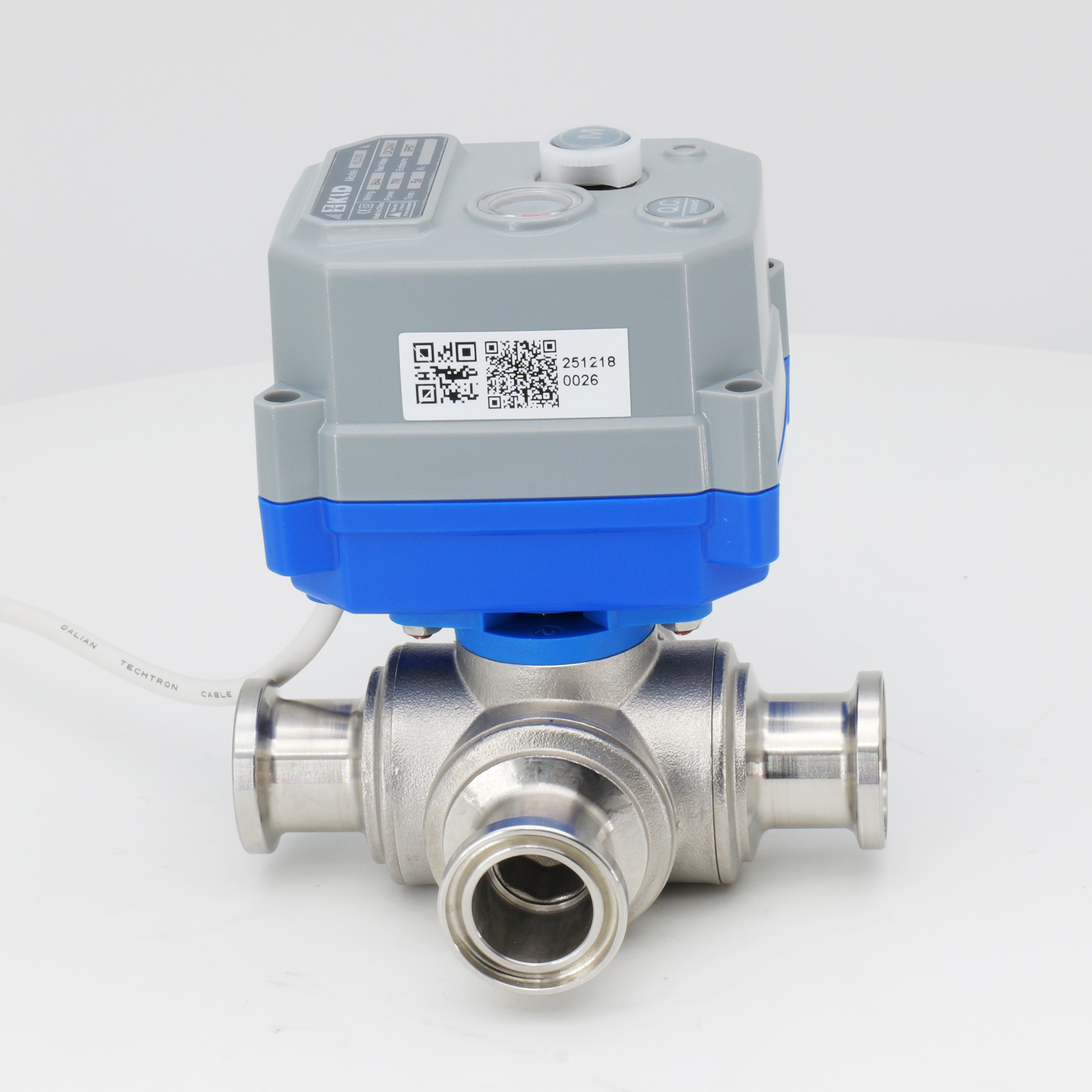

La válvula de bola motorizada de 4 vías de encendido/apagado normal de la serie KLD30S/SJ presenta conexiones de montaje rápido. Está diseñado para aplicaciones DN15. El cuerpo y la bola de la válvula están fabricados con acero inoxidable 304 o 316L para una excelente resistencia a la corrosión. Se admiten múltiples patrones de flujo: puerto T, puerto L, puerto I y puerto L doble de 90°, que ofrecen opciones flexibles de enrutamiento de flujo. El modelo 30S incluye un volante de anulación manual, mientras que el 30SJ lo omite para instalaciones compactas. El actuador se puede actualizar a una vida útil de hasta 500.000 ciclos. Los asientos de bolas de PTFE garantizan un sellado fiable. Fabricado bajo un sistema de gestión de calidad ISO 9001.
Especificaciones técnicas
Tipo de válvula: Válvula de bola motorizada de 4 vías (horizontal)
Tamaños: DN15
Presión: máximo 1.0 MPa (PN10)
Flujo: Varía según el medio.
Temperatura media: 0–100 °C / 120 °C / 150 °C
Temperatura ambiente: -20°C a 45°C (personalizable) ※1
Esta válvula se usa ampliamente en aplicaciones de mezcla y desviación de fluidos en entornos sanitarios. Las conexiones Tri-Clamp permiten una instalación rápida y un mantenimiento sencillo. Adecuado para tratamiento de agua, procesamiento de alimentos y sistemas farmacéuticos. Admite hasta cuatro direcciones de flujo por válvula, lo que reduce la complejidad de las tuberías. Tenga en cuenta que puede producirse mezcla de agua durante la rotación de la bola. El diseño compacto horizontal de 4 vías ahorra espacio en equipos de automatización. Tanto los medios líquidos como gaseosos son compatibles.
※1 La personalización está disponible para temperaturas fuera del rango de>45 °C o <-20 °C.
① t<-40°C, conecte la alimentación al menos 15 minutos (se recomiendan 30 minutos) antes de su uso. Para temperaturas ambiente más altas, se puede reducir el tiempo de calentamiento.
② t<- 40°C durante mucho tiempo, agregue protección al actuador, por ejemplo: cable calefactor. No se requiere en una t ambiente ≥ -15°C.
Aplicaciones
Automatización e instrumentación industrial.
Controladores inteligentes de ahorro de agua y terminales accionados
Protección del medio ambiente, bajo caudal, suministro y drenaje de agua, tratamiento de agua
Tabla de cableado y parámetros eléctricos
Sin Anulación Manual 【30SJ】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
| B3(S) BD3(S) | DC5V | CC4-8V | 4W | ≤55mA | 15±5mA | 2A | |
| DC12V | CC10-15V | 4W | ≤30mA | 15±5mA | 1A | ||
| Dc24v | CC20-28V | 4W | ≤40mA | 10±5mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10 mA | 10±5mA | 1A | ||
| KT2(S) KT32(S) | DC5V | CC4-8V | 7W | ≤1.1A | 20±5mA | 3A | |
| DC12V | CC10-15V | 10W | ≤835mA | 20±5mA | 2A | ||
| Dc24v | CC20-28V | 10W | ≤420mA | 20±5mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10±5mA | 1A | ||
Con anulación manual 【30S】
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC10-15V | 8W | ≤120mA | 70±5mA | 2A | |
| AC/DC24V | CA16-30V | 7W | ≤100mA | 40±5mA | 1A | ||
| CC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10±5mA | 1A | |
KT2(S/J) KT32(S/J) | DC12V | CC10-15V | 10W | ≤920mA | 35±5mA | 2A | |
| AC/DC24V | CA12-30V | 12W | ≤520mA | 35±5mA | 2A | ||
| 12-40 V CC. | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20±5mA | 1A | |
Alta velocidad
| Alambrado | Tensión nominal | Rango de voltaje | Máx. Fuerza | Corriente de funcionamiento | Corriente de reposo | Fusible externo ※2 | |
B3(J) BD3(J | Dc24v | CC20-26V | 12W | ≤300mA | 15±5mA | 2A | |
KT2(J) KT32(J) | Dc24v | CC20-26V | 25W | ≤1.05A | 25±5mA | 3A | |
※2 Especificaciones del fusible externo de fusión rápida: Corriente nominal ≥ 2-5 veces la máx. corriente nominal de una sola válvula motorizada. Para válvulas múltiples conectadas en paralelo, la clasificación del fusible debe aumentarse de acuerdo con los requisitos reales.
Notas: Para la función a prueba de fallos, seleccione el control de la serie KT. Los parámetros enumerados anteriormente son estándar. Para más detalles, por favor consulte a nuestro personal de ventas.

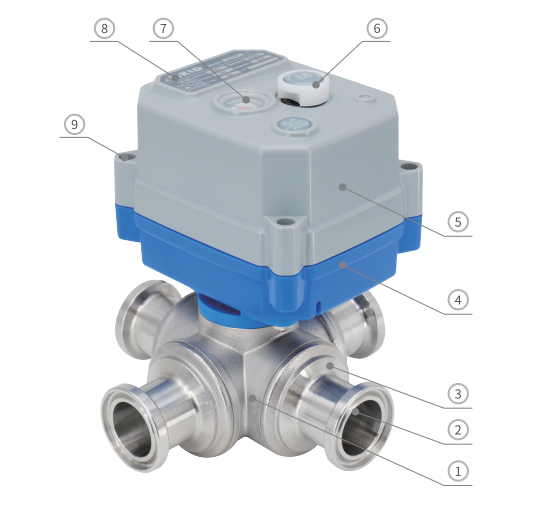

Diagrama de componentes principales
Componentes principales
| No. | Parte | Material | Cantidad |
| 1 | Cuerpo | 304/316L | 1 |
| 2 | Pelota | 304/316L | 1 |
| 3 | Capó | 304/316L | 4 |
| 4 | Cubierta inferior | Aleación de PC ※3 | 1 |
| 5 | cubierta superior | Aleación de PC ※3 | 1 |
| 6 | Volante ※4 | POM | 1 |
| 7 | ventana de visión | PC transparente | 1 |
| 8 | Etiqueta | ordenador personal | 1 |
| 9 | Tornillo | 304 | 4 |
| *1 | Contratuerca del prensaestopas | PA66 | 1 |
| *2 | Provenir | Latón /304 / 316L | 1 |
| *3 | Asiento de bola ※5 | Ptfe | 4 |
| *4 | Sello del capó | EPDM/NBR/FPM ※6 | 3 |
| *5 | Sello del vástago | EPDM/NBR/FPM ※6 | 1 |
※3 Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.
※4 series 30SJ sin volante.
※5 Para medios gaseosos, se recomienda PTFE resistente al desgaste.
※6 Otros materiales son personalizables.

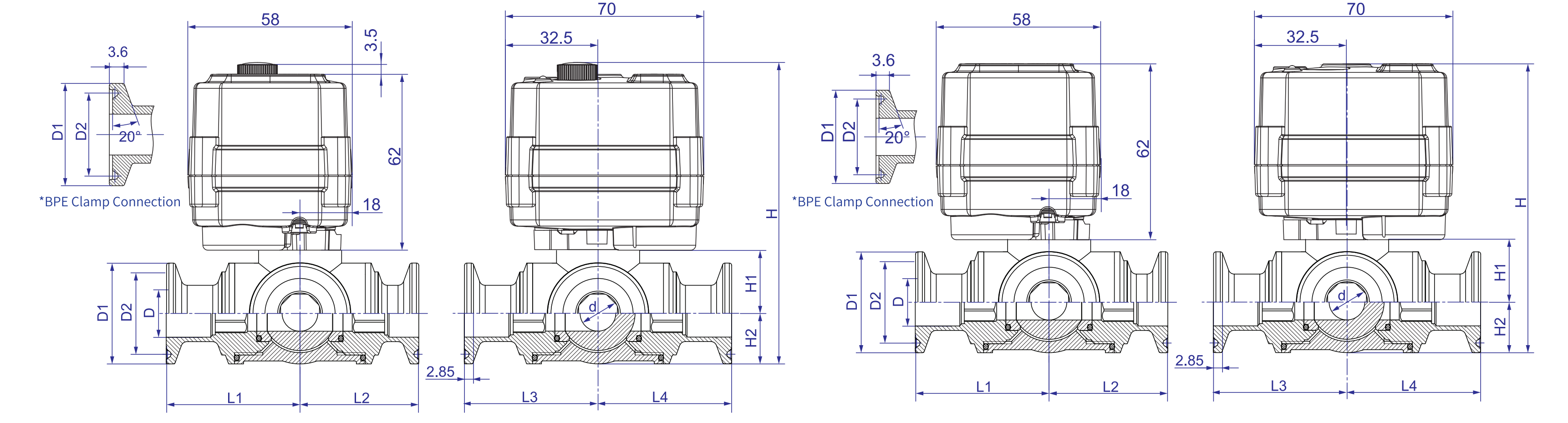

| Dimensiones-30S 【DN15】 | Dimensiones-30SJ 【DN15】 |
 | |
Dimensiones (mm)
| tipo de cuerpo | Tipo de conexión | DN | d | D | D1 | D2 | L1=L3=L4 | L2 | H1 | H2 | H | W (kg) | ||||||
| 30S | 30SJ | |||||||||||||||||
| Horizontales de 4 vías | Tri-cucharada | DN15 | 12 | 16 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 40 | 45 | 21.25 | 17 | 103.75 | 100.25 | - |
Nota:
1. Las tolerancias de las dimensiones de las piezas cumplen con GB/T 1804-2000, Clase m.
2. Tolerancia de montaje: ±2 mm.
3. Roscas de puerto opcionales: NPT, G, etc. Especifique al realizar el pedido.
4. Para temperaturas medias de 100 °C a 150 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 33 mm.
5. Para temperaturas medias de 150 °C a 200 °C, se requiere un soporte de montaje para alta temperatura. Altura total = Al + 56 mm.
Atención:
1. Debido a variaciones entre lotes, los datos pueden estar sujetos a cambios menores. Prevalecerá el producto físico. ¡Nos reservamos el derecho de modificaciones sin previo aviso!
2. Para aplicaciones con espacio de instalación limitado o requisitos dimensionales estrictos, comuníquese con el personal de ventas correspondiente.

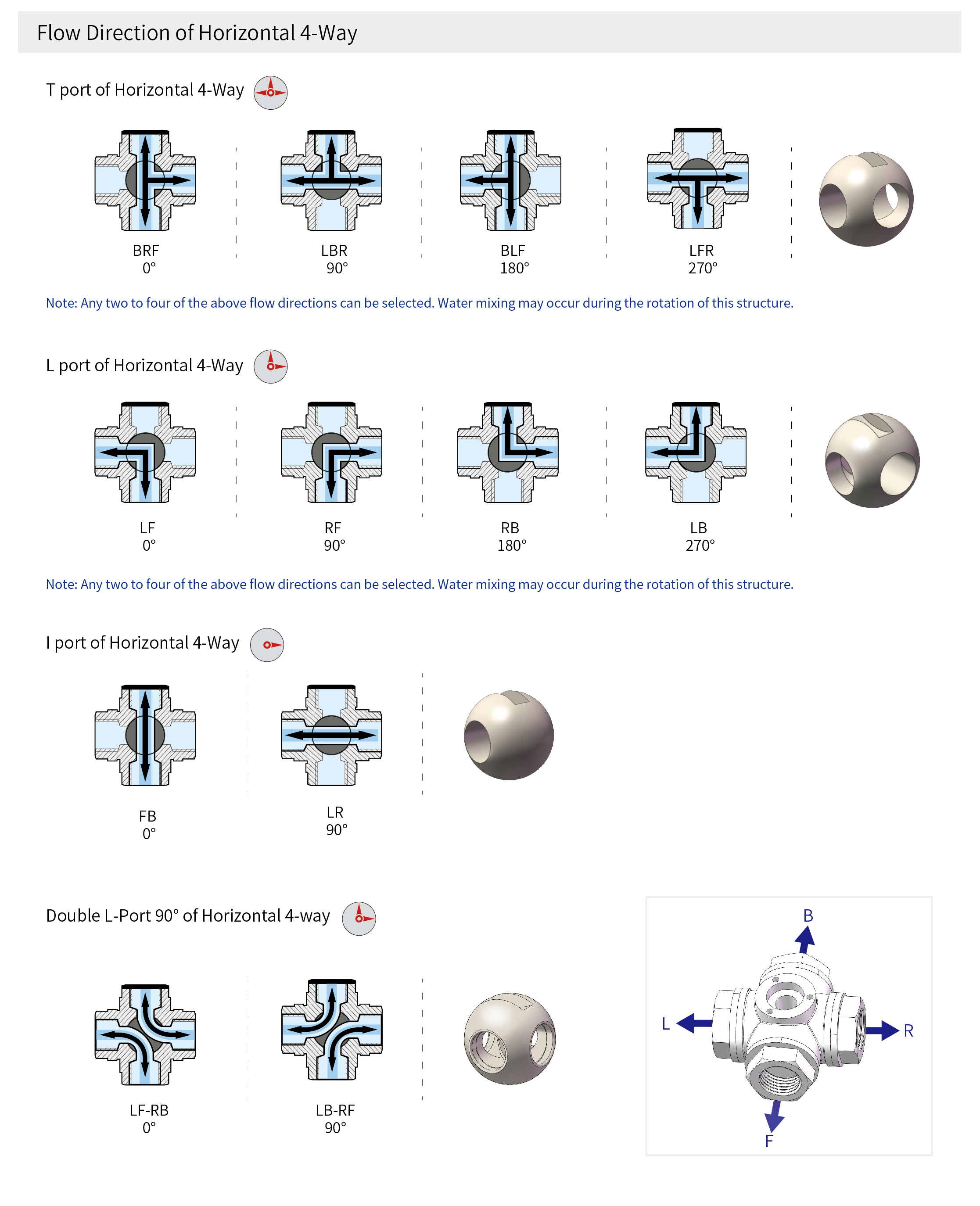

Dirección de flujo

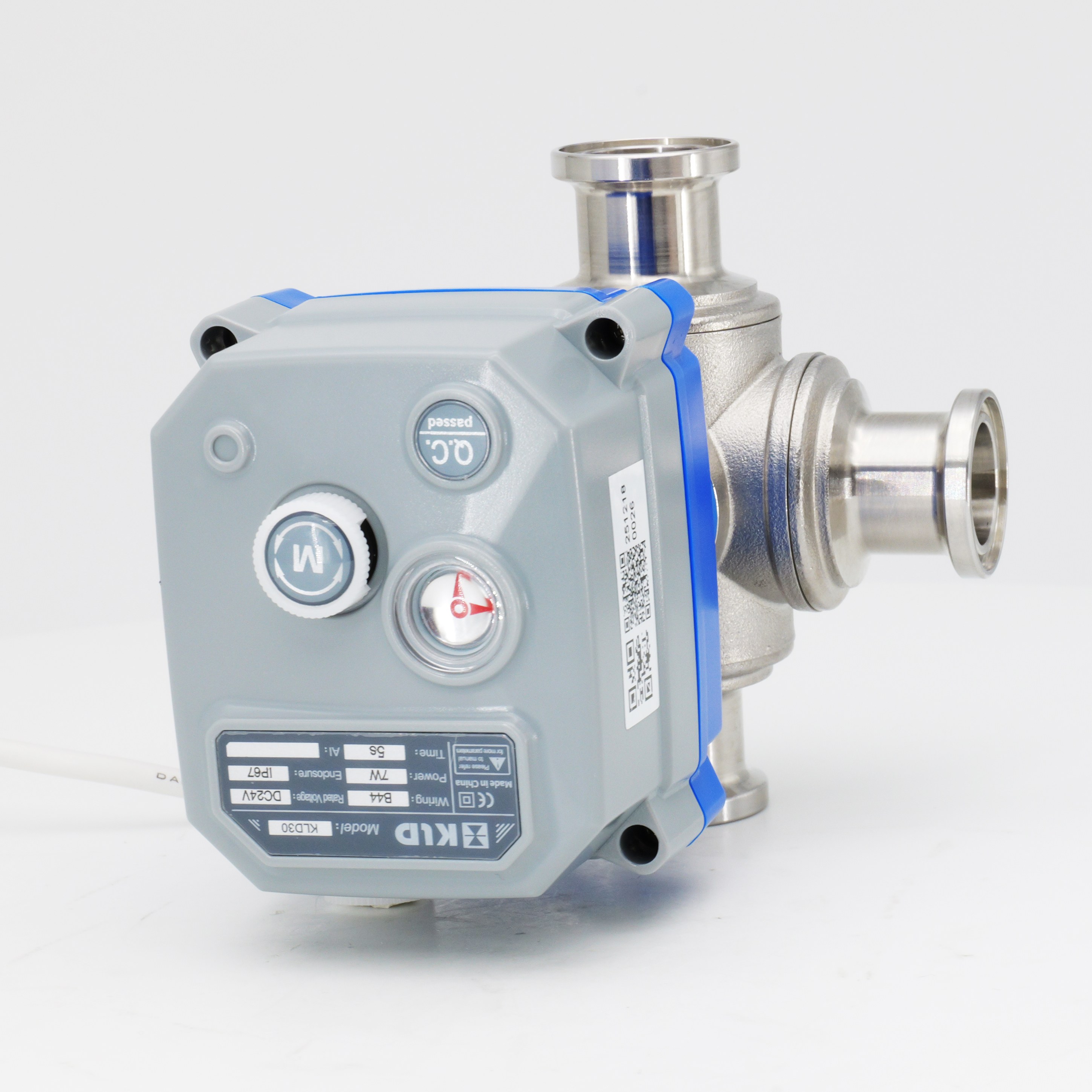

Instrucciones para la anulación manual
La operación manual debe realizarse con la energía apagada. Consulte el manual para obtener más detalles.
※ Sujeto a cambios técnicos
