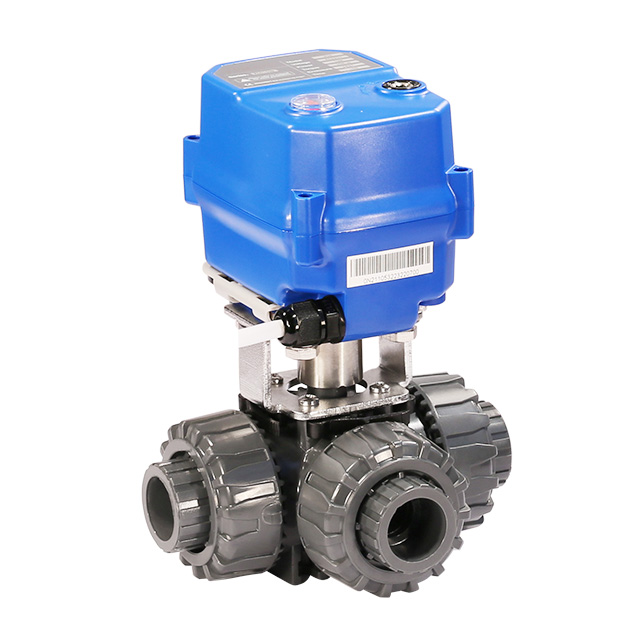

KLD 100 Válvula de bola motorizada de 3 vías (UPVC)

Características:

Tamaño compacto, trajes para equipos pequeños
La anulación manual es segura y conveniente
Larga vida útil: 20,000 ciclos ※ 1
Motor sin escobillas, estable y confiable
Función a prueba de fallas disponibles
2S de alta velocidad disponible

※ 1 Los datos están en condición del entorno de laboratorio. Las aplicaciones diferentes pueden diferir.


Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

Descripción

KLDLa válvula de bola motorizada de 3 vías (UPVC) 100 es una válvula de alto rendimiento diseñada para una variedad de aplicaciones. Fabricado con material UPVC, ofrece una excelente resistencia a la corrosión y garantiza un funcionamiento estable a largo plazo. Esta válvula admite operación manual y eléctrica, brindando versatilidad y conveniencia. El uso de un motor sin escobillas garantiza un rendimiento estable y confiable, lo que extiende la vida útil de la válvula en comparación con aquellas con motores con escobillas.

Las especificaciones técnicas incluyen

Tipo de válvula: válvula de bola motorizada de tres vías
Tamaños: DN15, DN20
Presión: máximo de 1.0MPA (PN10)
Flujo: varía con el tamaño y la aplicación de la válvula
Temperatura media: 0 ° C a 45 ° C
Temperatura ambiente: -15 ° C a 45 ° C

KLDLa válvula de bola motorizada de 3 vías (UPVC) 100 se usa ampliamente en diversos sistemas, como tratamiento de agua, HVAC, irrigación y otras aplicaciones de control de fluidos donde es esencial un funcionamiento confiable y eficiente.

La alta velocidad es opcional.

CE aprobado

Aplicaciones

Sistema de tratamiento de agua
Ahorro de agua y otro sistema ecológico
Pequeño equipo para control automático

Datos técnicos

Par nominal	Voltaje nominal	Fuerza	Alambrado	Tiempo de ejecución	Clase de protección	Presión máxima	Temperatura media.
6 nm	Dc24v	24W	B2S/B3S/BD3S	2s	Tipo IP67 o F	1.0MPA	0-45 ℃
10 nm/ 6nm@kt	AC/DC95-265V	12W/ 18W@KT	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10 nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

Notas: El tipo S adopta retroalimentación de micromovimiento, que puede mantener el estado de la señal después de un corte de energía con un ligero retraso en relación con la acción de la posición de la válvula. Si se requiere una señal de retroalimentación síncrona con la posición de la válvula, se recomienda la solución de retroalimentación del relé 100C-J y se pueden obtener parámetros técnicos detallados consultando a nuestro servicio de atención al cliente.

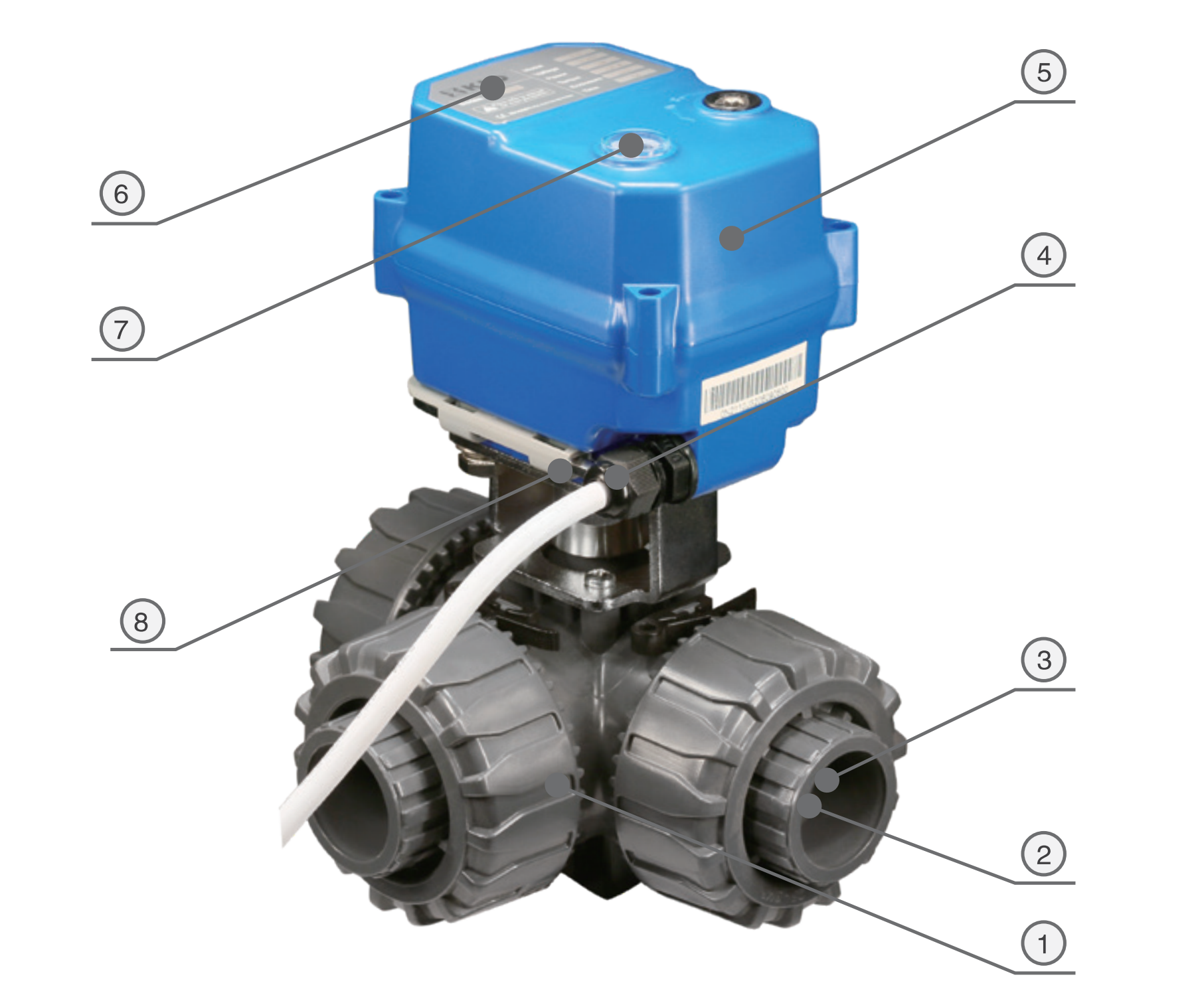

Diagrama de componentes principales

100n-upvc

Componentes principales

No.	Componentes	Material	Cantidad
1	Cuerpo	UPVC	1
2	Pelota	UPVC	1
3	Asiento	Ptfe	4
4	Conector de cable	Latón de nylon/níquel	1
5	Alojamiento	Aleación de PC ※	1
6	Etiqueta	ordenador personal	1
7	Ventana de indicación	PC transparente	1
8	Llave hexagonal	Herramienta de acero	1

※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

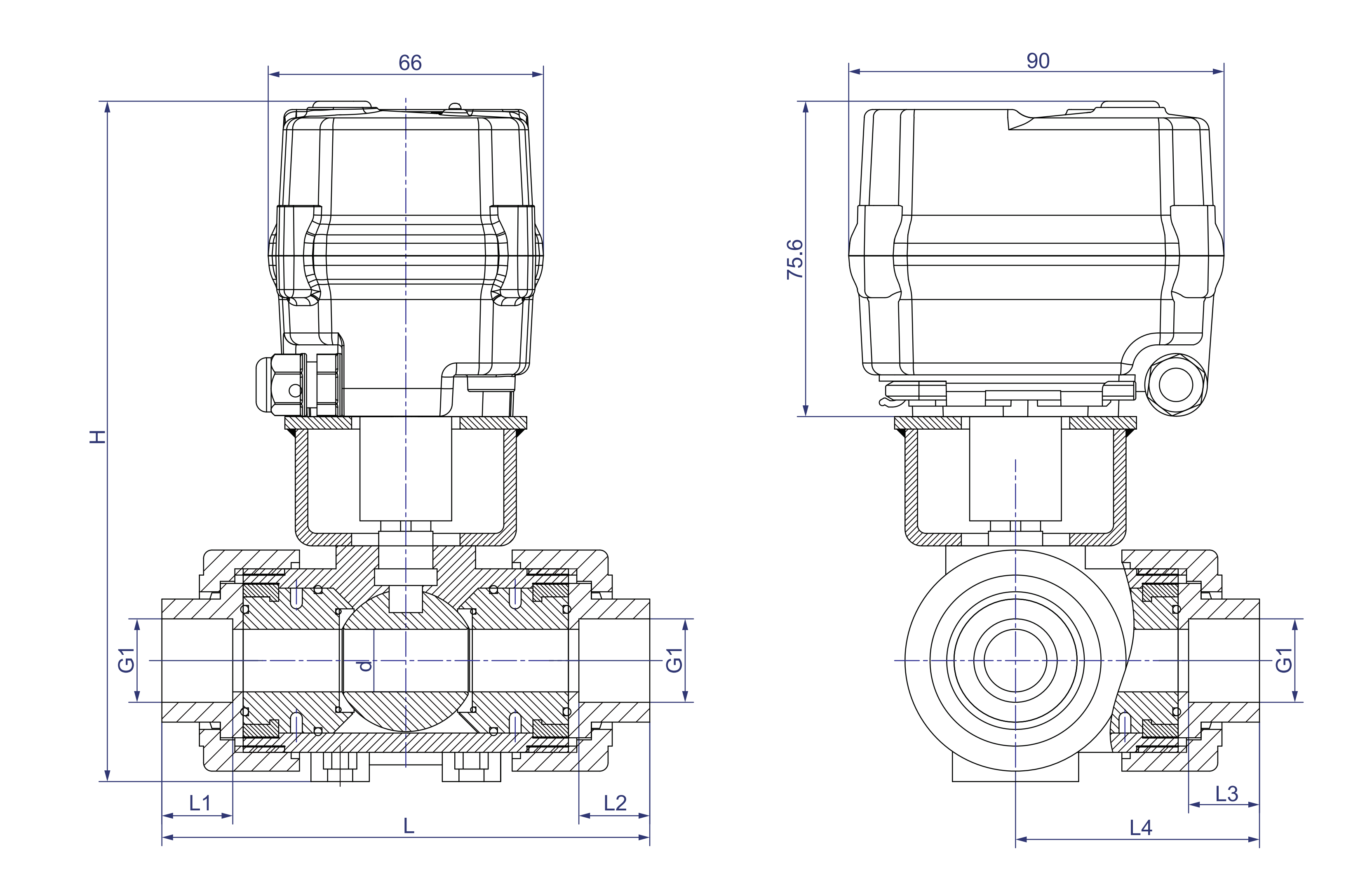

Dimensiones [DN15-DN20]

Dimensiones (mm)

DN	d	L1 = L2 = L3		G1		L4		L		H	W (kg)
DN	d	hilo	enchufe	hilo	enchufe	hilo	enchufe	hilo	enchufe	H	W (kg)
DN15	15	15	15.0	G1/2 '	20	62.5	58.5	125	117	163.1	1.0
DN20	20	20	16.3	G3/4 '	25	73.0	72.0	146	144	173.6	1.2

Dirección de flujo

Datos funcionales

Ángulo de rotación	90 ° ± 2 °
Grado de protección	IP67 F TIPO [a prueba de húmedo, agregando calentador deshumidificante] según Q/12NK 4404-2023
Anulación manual	Llave hexagonal a juego (solo usando sin poder)
Indicador de posición
