Descripción

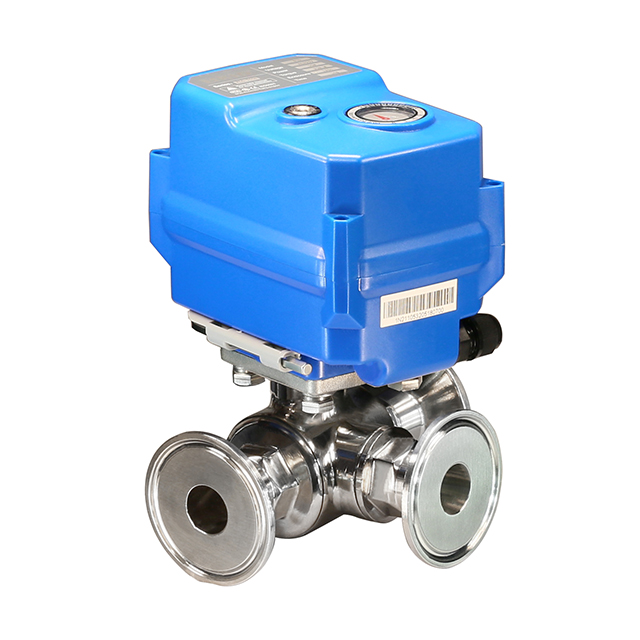

La válvula de bola motorizada de 3 vías KLD200 está diseñada para un montaje rápido con una conexión de triple abrazadera, lo que la hace ideal para aplicaciones de control de fluidos higiénicas y compactas. El cuerpo y la bola de la válvula están fabricados con acero inoxidable 304, 316 o 316L, lo que proporciona una excelente resistencia a la corrosión y durabilidad. Cuenta con una función a prueba de fallas, que permite seleccionar entre operación normalmente abierta o normalmente cerrada, y sirve como una alternativa confiable a las válvulas solenoides. El motor sin escobillas garantiza un rendimiento estable y silencioso, mientras que la llave hexagonal incluida permite una anulación manual segura en caso de pérdida de energía. Con un diseño compacto adecuado para equipos pequeños y un índice de protección IP67, es resistente al agua y al polvo, lo que permite su uso en entornos exigentes.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de bola motorizada de 3 vías
Conexión: Tri-Clamp (montaje rápido)
Tamaños disponibles: Φ19, Φ25, Φ32
Clasificación de presión: Máximo 1,0 MPa
Temperatura media: 0 ° C a 100 ° C
Temperatura ambiente: -15 ° C a 45 ° C
Anulación manual: llave hexagonal (para usar en situaciones sin energía)
La válvula de bola motorizada de 3 vías KLD200 se usa ampliamente en sistemas de tratamiento de agua, aplicaciones de ahorro de agua y otros equipos automatizados ecológicos. Ofrece una larga vida útil (hasta 20.000 ciclos) y están disponibles versiones estándar y de alta velocidad para satisfacer diversos requisitos operativos.
Certificado CE.
Aplicaciones
Sistema de tratamiento de agua
Datos técnicos
Par nominal | Voltaje nominal | Fuerza | Alambrado | Tiempo de ejecución | Protección Clase | Máximo Presión | Temperatura media. |
20 nm | Dc24v | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@KT | B2S/B3S/BD3S/KT32S | 15 | |||
20 nm | DC12VH | 25W@10s/36W@KT | 10s | ||||
20 nm 15 nm@6s | AC/DC24V | 15W@10s / 25W@6S / 36W@KT | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25W@6S / 36W@KT | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15W | B3S/BD3S | 15 | |||
AC110V | |||||||
AC220V |
※ 2 Debe agregar un soporte de alta temperatura si la temperatura media es superior a 100 ℃.
Notas: El tipo S adopta retroalimentación de micromovimiento, que puede mantener el estado de la señal después de un corte de energía con un ligero retraso en relación con la acción de la posición de la válvula. Si se requiere una señal de retroalimentación síncrona con la posición de la válvula, se recomienda la solución de retroalimentación del relé 200C-J y se pueden obtener parámetros técnicos detallados consultando a nuestro servicio de atención al cliente.

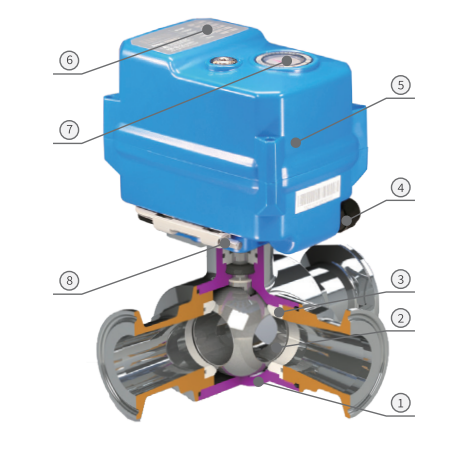

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/316/316L | 1 |
| 2 | Pelota | 304/316/316L | 1 |
| 3 | Asiento | Ptfe | 4 |
| 4 | Conector de cable | Nylon, latón chapado en níquel | 1 |
| 5 | Alojamiento | Aleación de PC ※ / aluminio fundido | 1 |
| 6 | Etiqueta | ordenador personal | 1 |
| 7 | Ventana de indicación | PC transparente | 1 |
| 8 | llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre el PC y disolventes orgánicos como tolueno, xileno, cetonas, diclorometano, triclorometano y cloroformo, etc., debido a las características de resistencia a la corrosión de los materiales de PC.

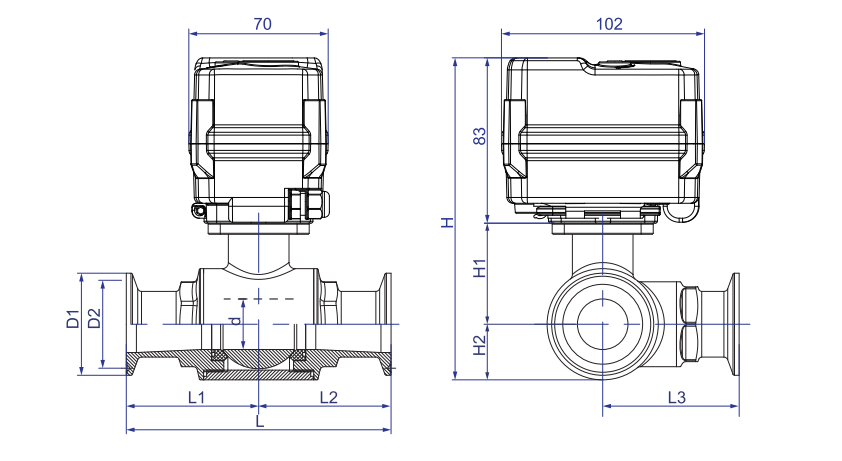

| Dimensiones【Ф19-Ф32】 | |
|
Dimensiones (mm)
DN | d | D1 | D2 | L | L1 = L2 | L3 | H1 | H2 | H | W (kg) |
| Ф19 | 15 | 50.5 | 43.5 | 108 | 54.0 | 52.0 | 44.25 | 25.25 | 143.0 | 1.7 |
| Ф25 | 20 | 50.5 | 43.5 | 125 | 62.5 | 60.0 | 45.75 | 25.25 | 154.0 | - |
| Ф32 | 25 | 50.5 | 43.5 | 131 | 65.5 | 67.5 | 50.00 | 27.50 | 160.5 | - |
Datos funcionales
| Ángulo de rotación | 90 ° ± 2 ° |
Grado de protección | IP67 Tipo F [a prueba de humedad, añadiendo calentador deshumidificador] Según Q/12NK 4404-2023 |
| Anulación manual | Llave hexagonal a juego (solo se usa sin energía) |
| Indicador de posición |  |
Condiciones de trabajo
| Temperatura ambiente. | -15 ℃＜ t ＜ 45 ℃（ se puede personalizar para otras temp.） |
| Humedad ambiental | 5-95%HR, no condensación |
| Temperatura media. | 0-100 ℃ |
※ Sujeto a cambios técnicos
