Descripción

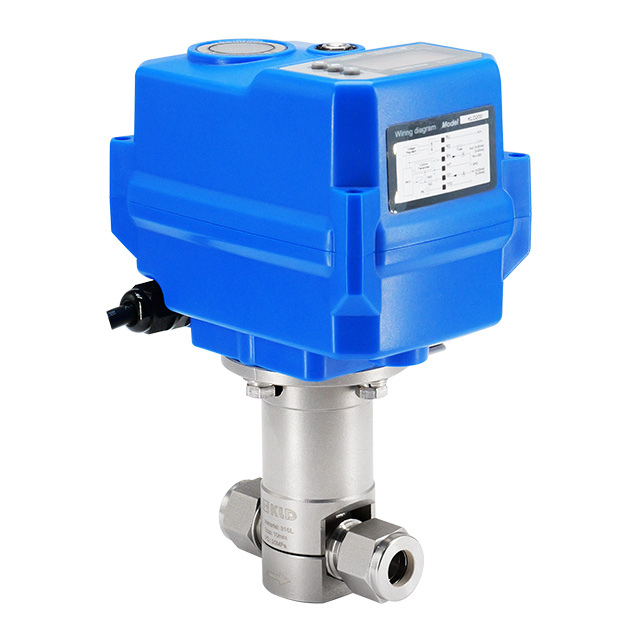

KLD 200TMT es una válvula de aguja motorizada de giro múltiple inteligente, diseñada para un control altamente preciso de pequeños equipos de carrera de trabajo y proyectos de tratamiento de agua de flujo pequeño, equipos de automatización industrial. Sus características principales incluyen una pantalla OLED para una visibilidad clara, configuraciones de menú convenientes e inteligentes, señales de salida de alarma de contacto de relé y una precisión de posición de ± 1% / 0.5% (software ajustable). Impulsado por un motor sin cepillo de alto rendimiento con protección contra sobrecorriente y sobrecarga incorporada, esta válvula ofrece confiabilidad y precisión en el control, muy adecuada para aplicaciones de regulación de flujo pequeño y regulación de alta precisión.
Las especificaciones técnicas incluyen
Tipo de válvula: válvula de aguja motorizada
Tamaños: 1/4 ', 3/8 ', 1/2 ', φ8, φ10
Presión: 3000PSI (30 ° C)
Ángulo máximo de rotación: 360 ° * N (n <5)
Temperatura ambiente. : -15 ° C a 45 ° C (se puede personalizar para otra temperatura)
KLD 200TMT es compacto, fácil de operar y confiable impulsado por el motor. Con su excelente rendimiento y diseño integral de protección, tiene ventajas significativas sobre productos similares y en rápido funcionamiento y larga vida útil opcional.
CE aprobado.
Aplicaciones
Adecuado para un control altamente preciso de pequeños equipos de carrera de trabajo
Dispositivos de control inteligentes de ahorro de agua, terminales ejecutivos del sistema de ahorro de agua
Proyectos de tratamiento de agua de caudal pequeño
Datos técnicos
Par nominal | Voltaje nominal | Potencia máxima | Corriente máxima@5ms | Alambrado | Tiempo de ejecución | Clase de protección | Presión media |
15 nm | AC/DC24V | 25W | 1.0a@5ms@dc24v | 4-20MA/0-5V/1-5V / 0-10V/2-10V/0-20MA | Alrededor de 24 años por círculo | IP67 o Tipo F | 3000PSI (30 ℃) |
AC/DC95-265V | 25W | 0.11A@5ms@AC230V | |||||
20 nm | Dc24v | 85W | 3.5A@5ms@dc24v | Alrededor de 4s por círculo |

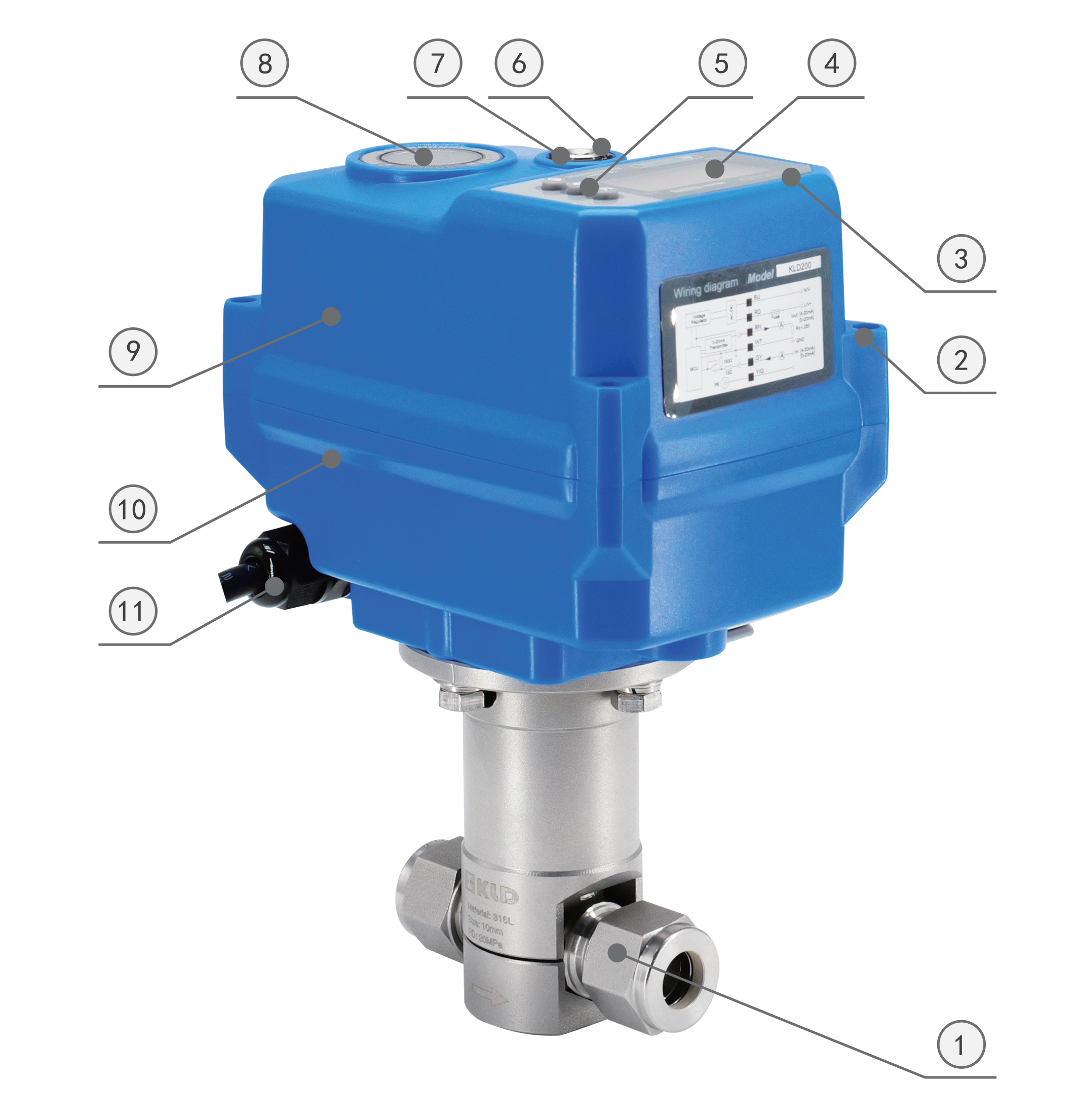

Diagrama de componentes principales
Componentes principales
| No. | Componentes | Material | Cantidad |
| 1 | Cuerpo | 304/ 316L/ 2205 | 1 |
Vástago de válvula | 304/ 316L/ 2205 | 1 | |
Asiento suave del tallo de la válvula | Pctfe | 1 | |
Embalaje del vástago de la válvula | PFA/ PTFE | 1 | |
| 2 | Tornillos | 304 | 4 |
| 3 | Etiqueta | ordenador personal | 1 |
| 4 | Pantalla LCD de 1.3 pulgadas | Oleado | 1 |
| 5 | Botones | Goma | 3 |
| 6 | Eje manual | 304 | 1 |
| 7 | Sello de eje manual | NBR | 1 |
| 8 | Ventana de indicación | PC transparente | 1 |
| 9 | Tapa superior | Aleación de PC/aluminio fundido a muerte ※ | 1 |
| 10 | Tapa inferior | Aleación de PC/aluminio fundido a muerte ※ | 1 |
| 11 | Conector de cable | Latón de nylon/níquel | 1 |
| ※ 1 | Soporte de llave hexagonal | Abdominales resistentes al calor | 1 |
| ※ 2 | Llave hexagonal | Herramienta de acero | 1 |
※ Evite el contacto directo o indirecto entre la PC y los solventes orgánicos como el tolueno, el xileno, las cetonas, el diclorometano, el triclorometano y el cloroformo ect., Debido a las características de resistencia a la corrosión de los materiales de PC.

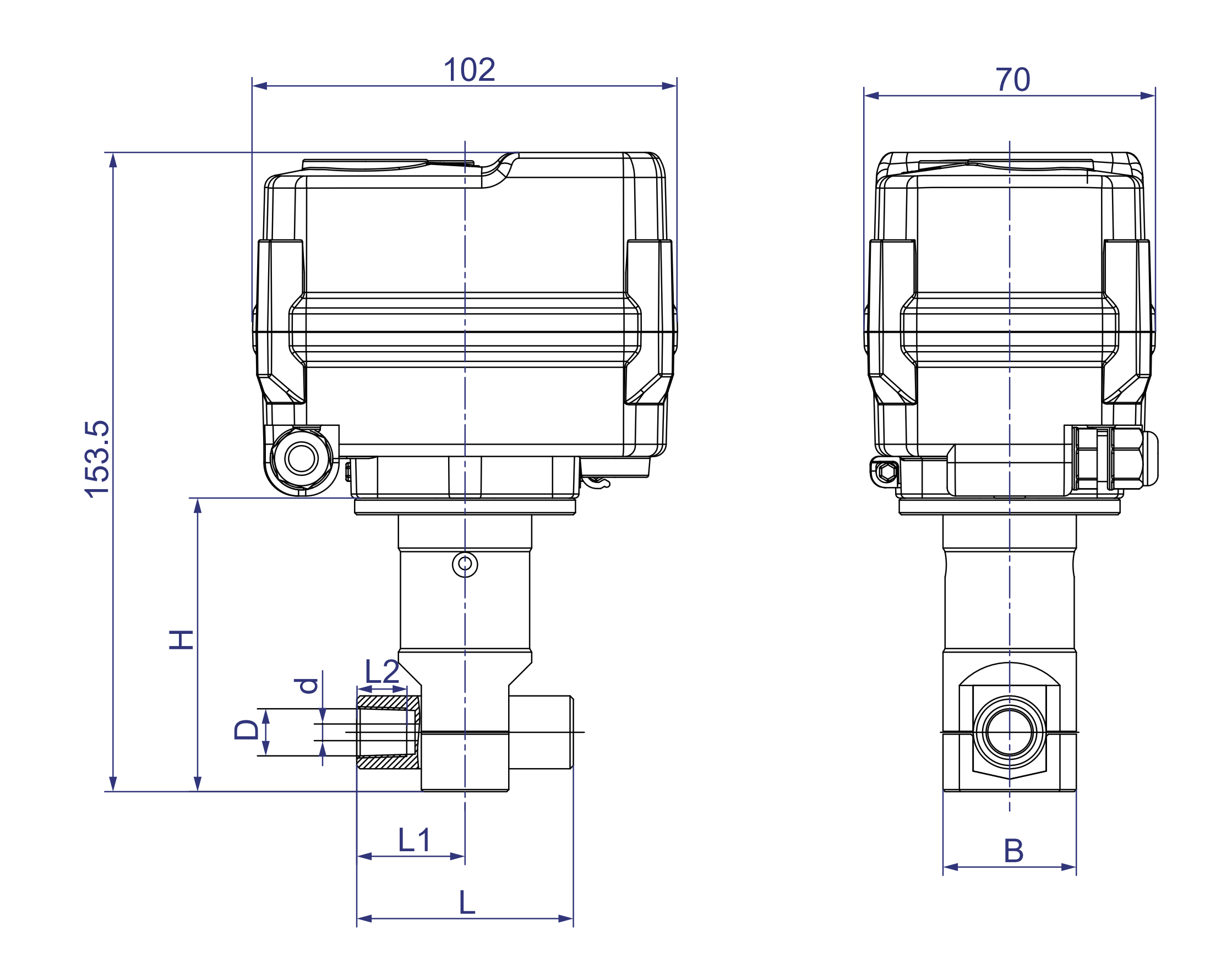

Dimensiones [1/4 '-1/2 ', hilo]
Dimensiones (mm)
Tamaño | L | L1 | L2 | D | H | B | d | W (kg) |
1/4 ' | 52 | 26 | 11 | Npt 1/4 ' | 70.5 ± 1 | Φ32 | 4 | - |
3/8 ' | 67 | 33.5 | 10.5 | G 3/8 ' | 70.5 ± 1 | Φ32 | 2 | - |
1/2 ' | 70 | 35 | 12 | G 1/2 ' | 70.5 ± 1 | Φ32 | 2 | - |
Dimensiones [φ8-φ10, tuerca giratoria]
Dimensiones (mm)
Tamaño | L | L1 | D | H | B | d | W (kg) |
Φ8 | 60 | 30 | Φ8 | 70.5 ± 1 | Φ32 | 2 | - |
Φ10 | 64 | 32 | Φ10 | 70.5 ± 1 | Φ32 | 2 | - |
Notas: L es la dimensión cuando la tuerca de brida se aprieta a mano. Es solo para la selección preliminar, comuníquese con KLD para la confirmación final en los detalles del producto como dimensiones, parámetros, etc.
Aviso del importante Al seleccionar la válvula de modulación: no se recomienda cortar con frecuencia, ya que la función de modular la válvula es regular con precisión la velocidad de flujo del fluido. Se recomienda la válvula de pelota o la válvula global si se usa para la función de cierre.

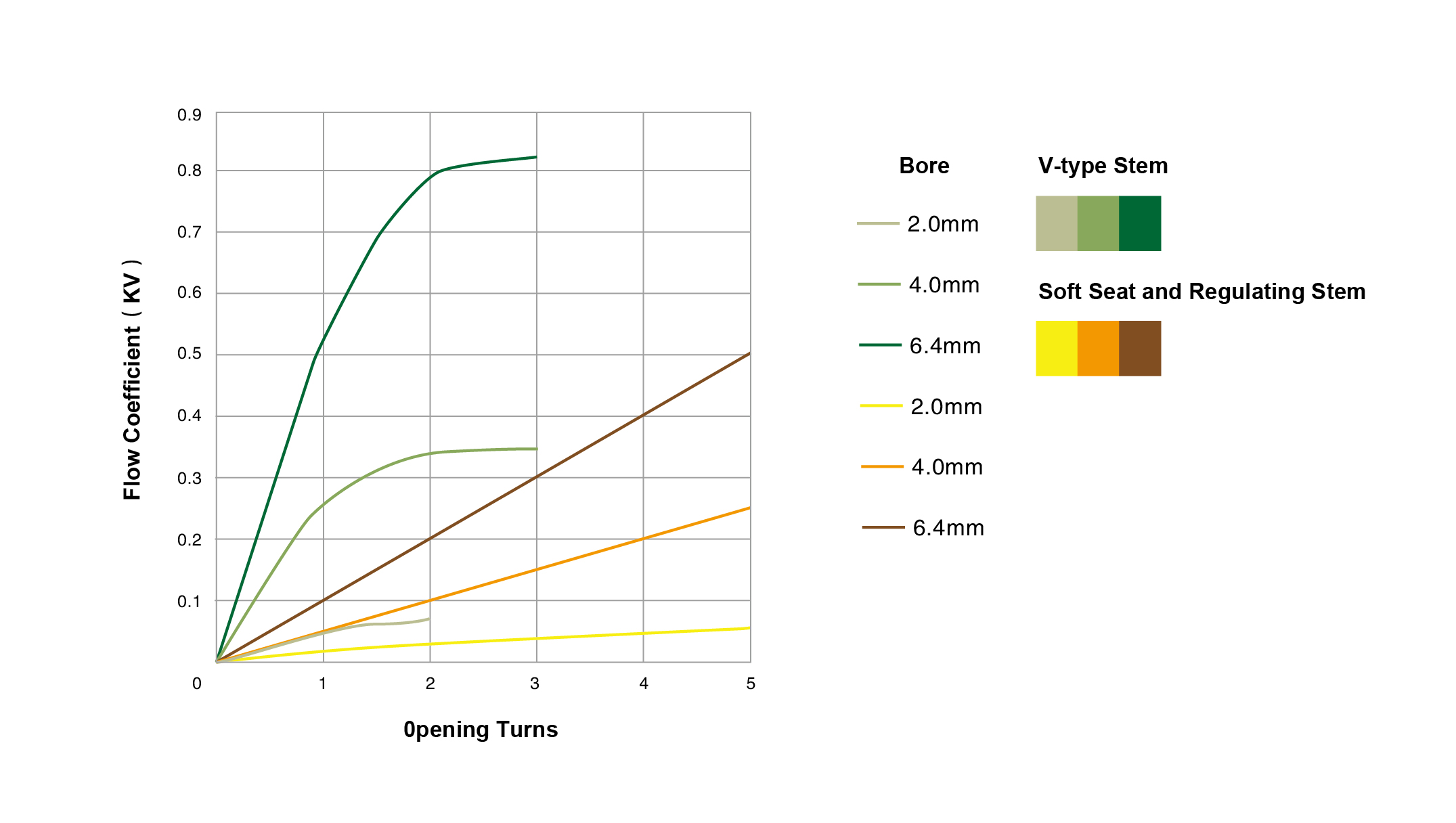

Coeficiente de flujo
Datos funcionales
Ángulo de rotación | 360 ° * n (n <5) |
Grado de protección | IP67 según EN60529/GB4208-2008 (todas las direcciones) F TIPO [a prueba de húmedo, agregando calentador deshumidificante] |
Anulación manual | Llave hexagonal a juego (solo usando sin poder) |
| Indicador de posición |
y OLED |
Condiciones de trabajo
Temperatura ambiente. | -15 ℃＜ T ＜ 45 ℃ |
| Humedad ambiental | 5-95%HR, no condensación |
※ Sujeto a cambios técnicos
